Разработали фасадные светильники длиной 650 мм для гостиницы «Астория»: сохранили существующие точки крепления, предусмотрели IP67, тёплый свет 2700–3000 К и отделку под состаренную латунь.
Кейс индивидуального производства
Для входной группы гостиницы «Астория» требовалось заменить снятые с производства линейные светильники. Серийный аналог не подходил: новое изделие должно было сохранить размеры, встать на существующие точки крепления и поддержать архитектурный облик фасада.

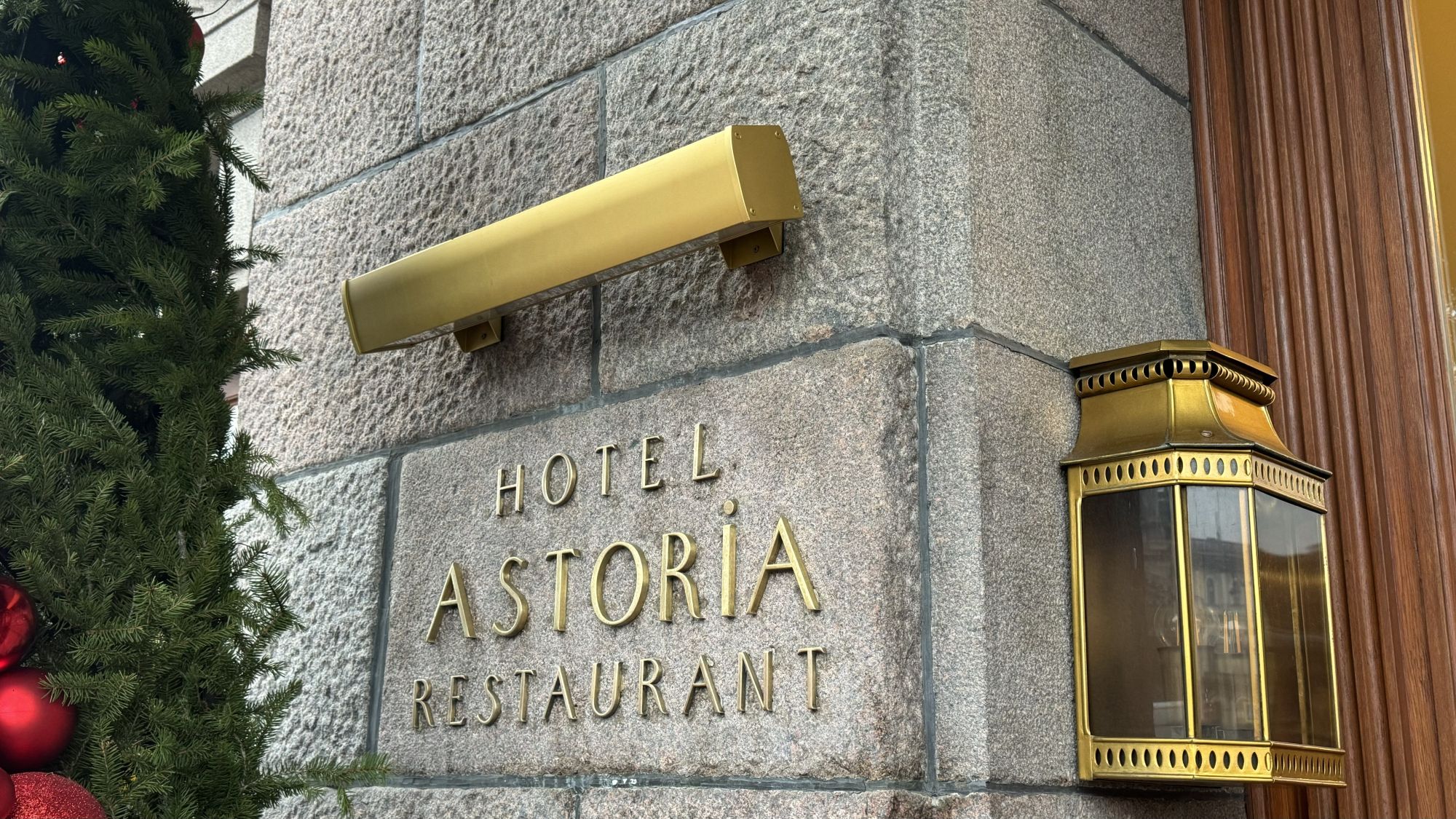

До замены

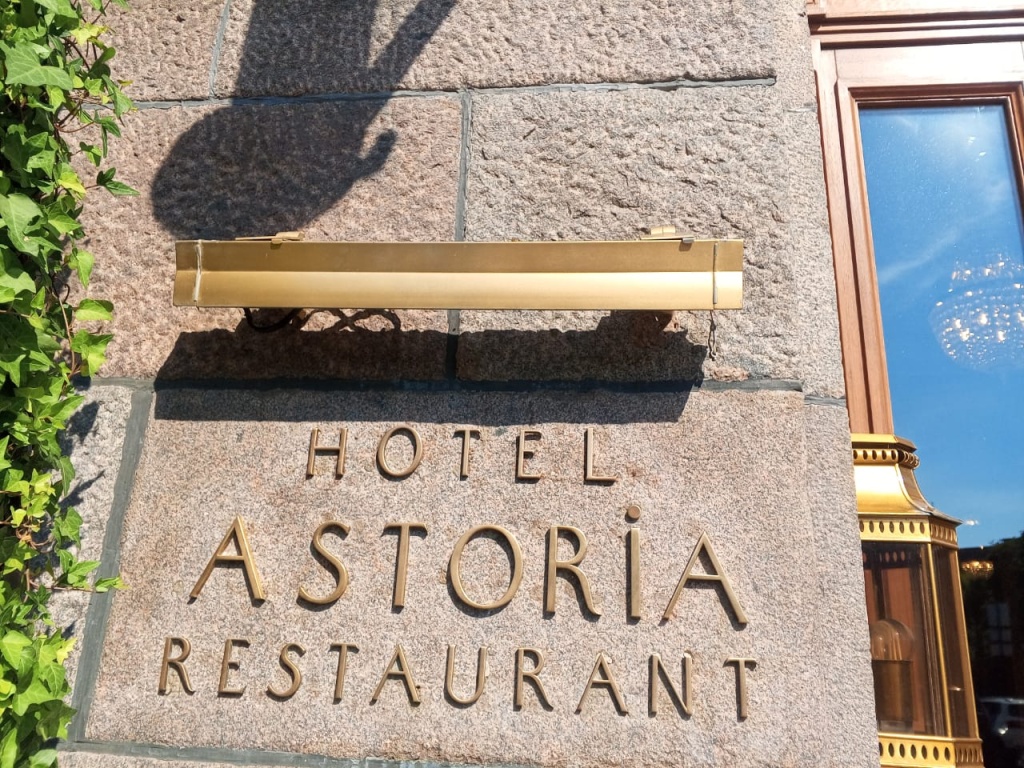

Как светильники выглядели на фасаде раньше

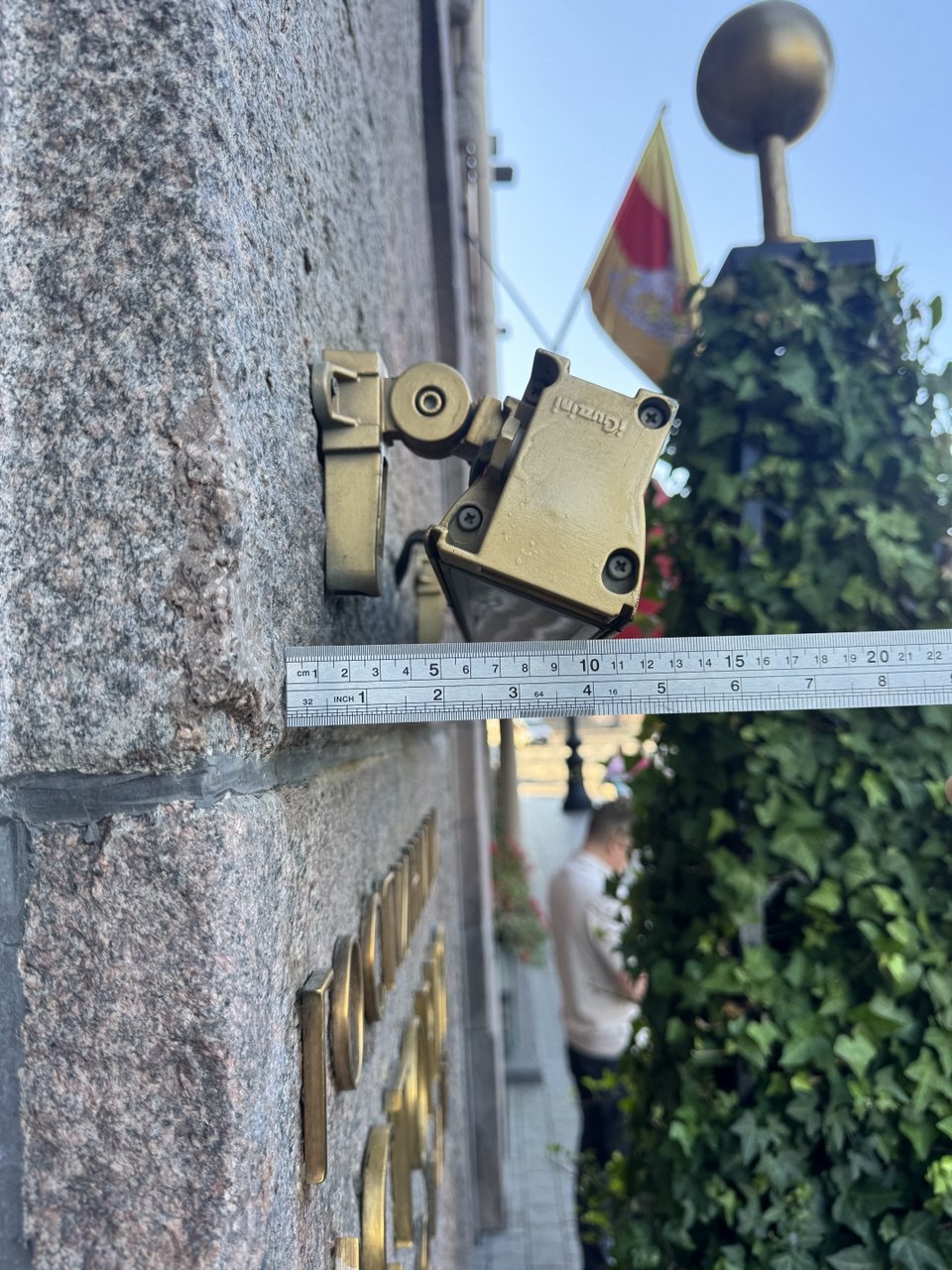

Над вывеской стояла снятая с производства модель со составными торцами и регулируемыми опорами. Общий габарит светильника и положение креплений нужно было сохранить, чтобы использовать существующие точки монтажа.
Задача
Современная конструкция в прежней геометрии
Главным ограничением была точная совместимость с входной группой. Дополнительные отверстия в фасаде делать не планировали, поэтому расстояния между кронштейнами определялись существующими точками монтажа.
При этом светильник должен был выглядеть как часть архитектуры: без типовых пластиковых торцов, заметного внешнего блока питания и случайных технических деталей.
- сохранить пропорции исходной модели;
- совместить крепления с существующими отверстиями;
- разместить драйвер внутри корпуса;
- получить ровный тёплый свет и отделку под состаренную латунь.
Проектирование
От привязок на фасаде — к рабочей 3D-модели

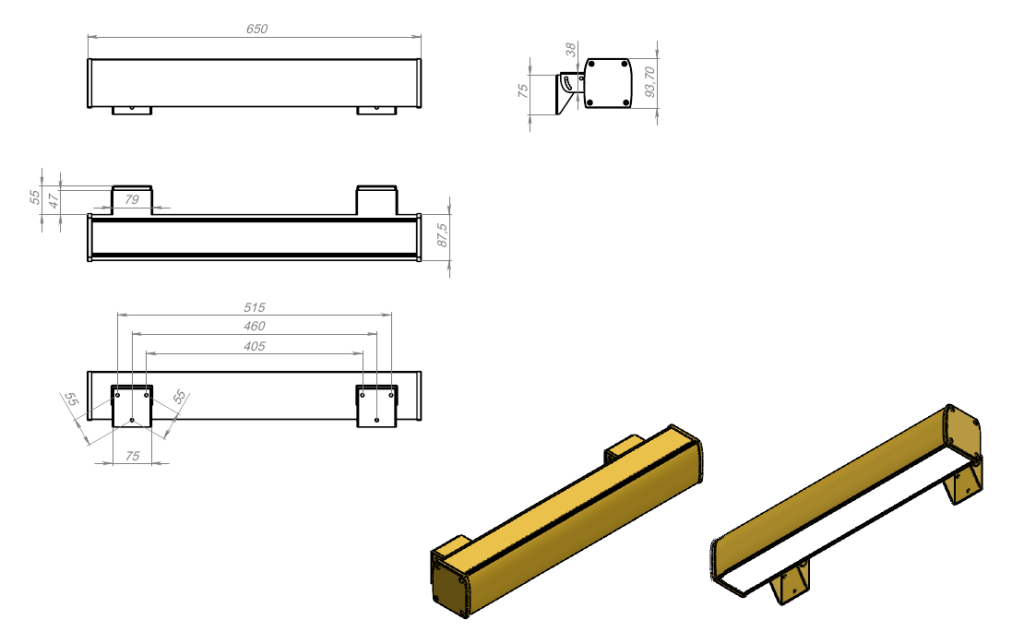

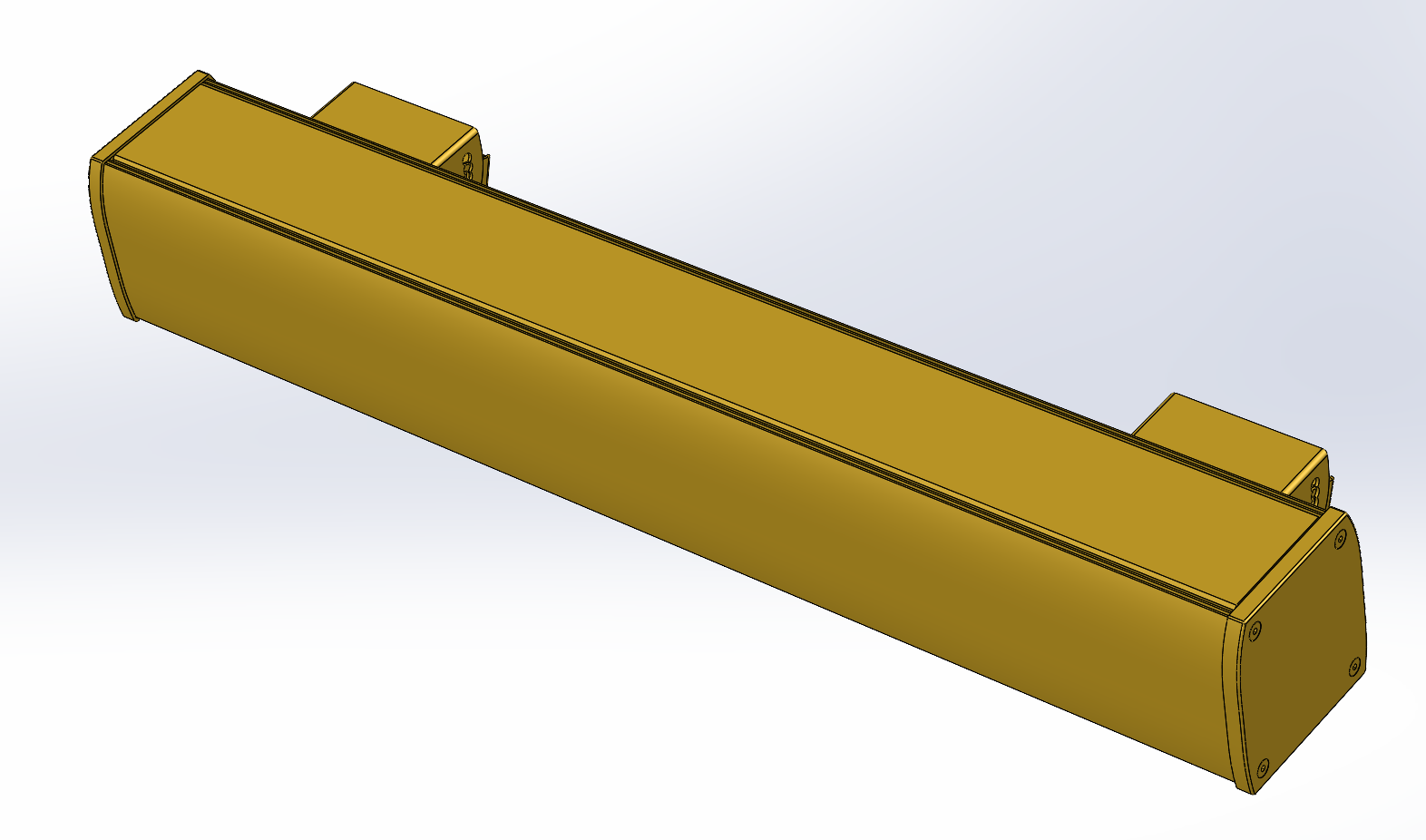

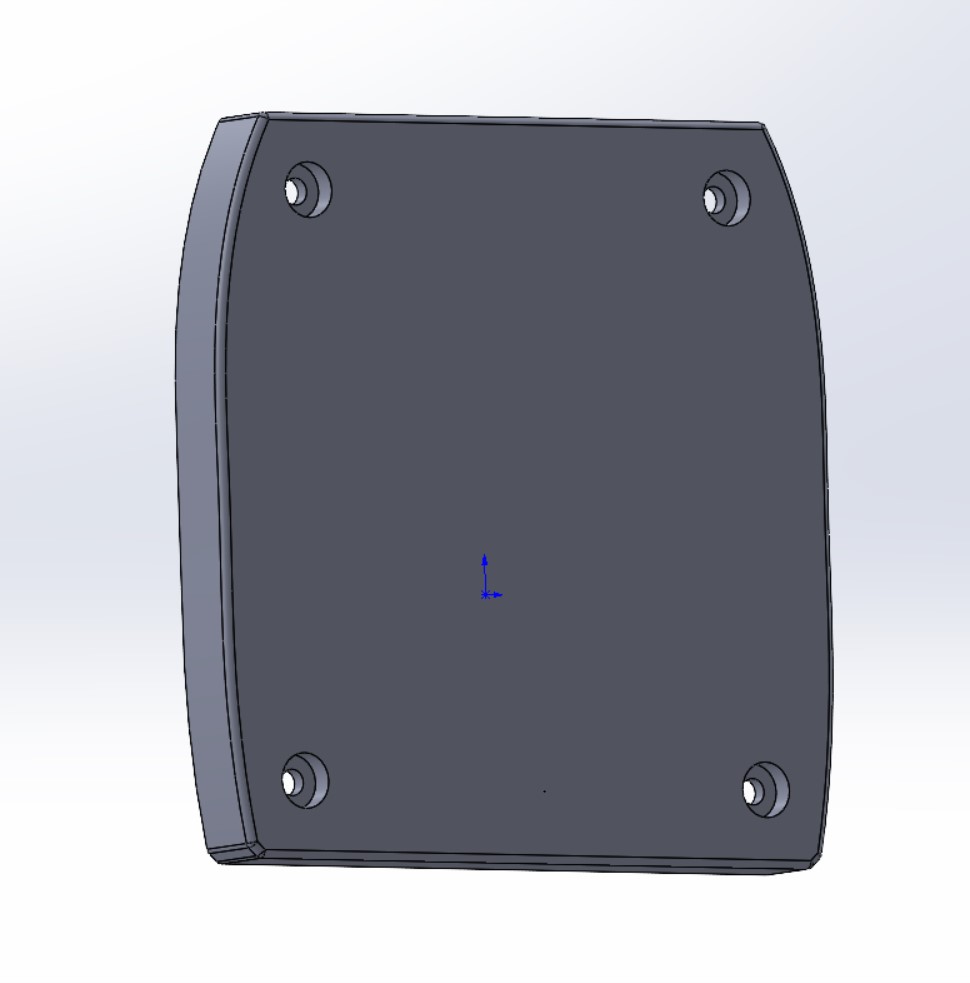

В SolidWorks проработали корпус, торцевые детали и несколько вариантов кронштейнов. До запуска в производство зафиксировали посадочные размеры, направление света, место для драйвера, доступ к рассеивателю и герметизацию соединений.

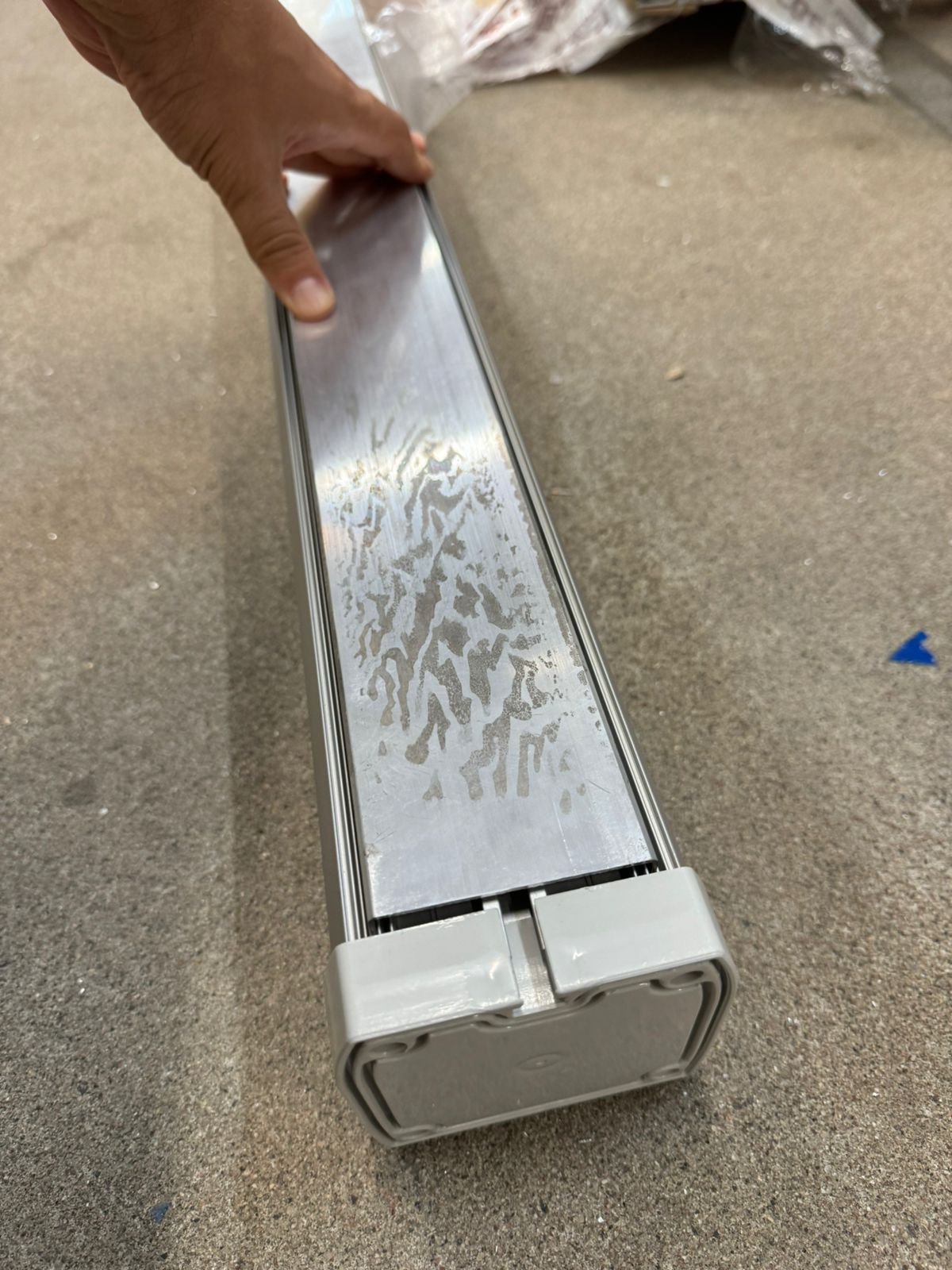

Корпус и детали

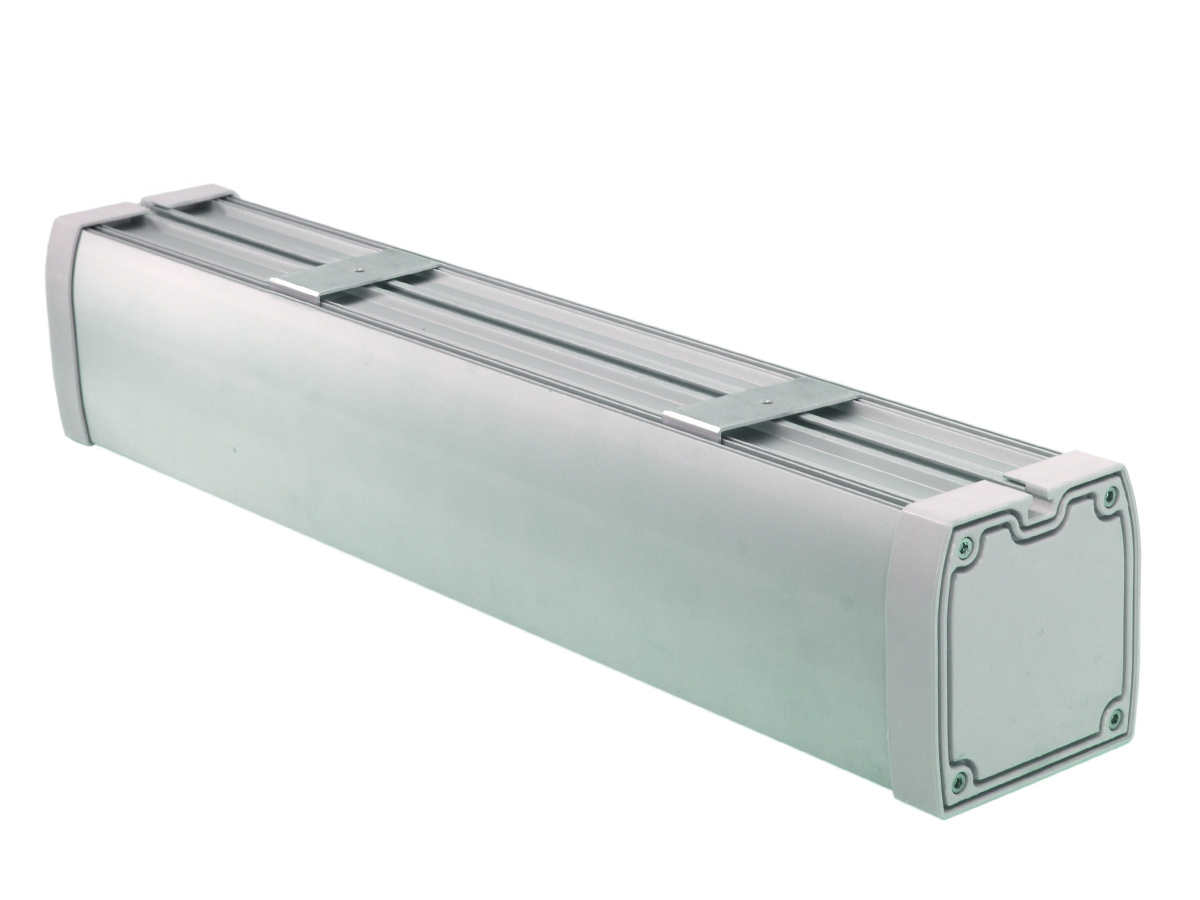

Монолитная форма без стандартных пластиковых заглушек

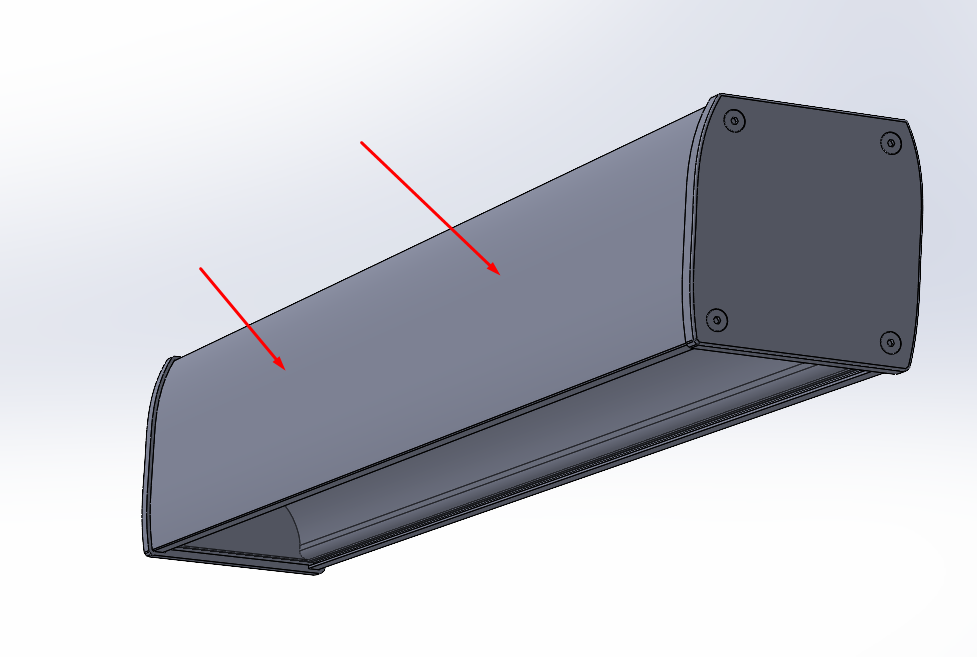

Для проекта разработали индивидуальные алюминиевые торцевые детали под геометрию профиля. Заднюю часть закрыли сплошной плоскостью, чтобы корпус воспринимался как единый архитектурный объект.
Светотехническая часть
Ровная световая полоса для спокойной подсветки вывески
Внутри корпуса использовали LED-модули, которые можно набрать под требуемую длину. Матовый молочный рассеиватель сглаживает отдельные светодиодные точки и формирует цельную световую линию.
Тёплая цветовая температура 2700–3000 К поддерживает палитру фасада. Герметизированный корпус рассчитан на наружную эксплуатацию, а встроенный драйвер позволяет подвести к изделию питание 220 В без внешнего блока на стене.
Отделка
Эффект состаренной латуни вместо обычной золотой краски

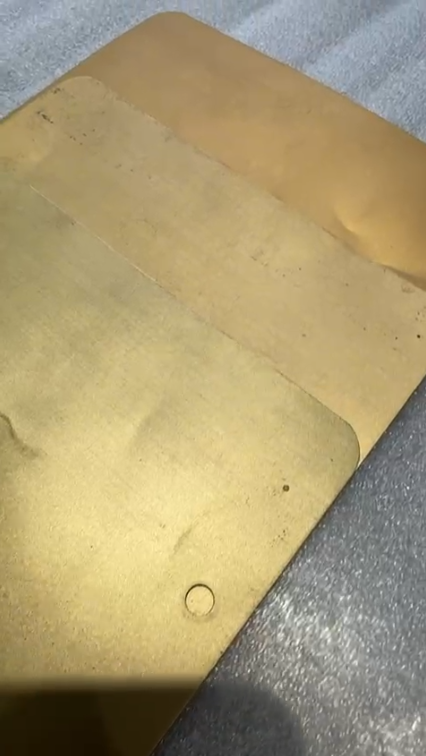

Финиш подбирали на отдельных металлических образцах. Итоговый визуальный эффект сформировали сочетанием цвета, лёгкой брашированной фактуры и защитного лака — так поверхность получила спокойный неоднородный блеск.
Процесс
Как создавался светильник
- Зафиксировали исходные данныеФотографии, габариты и расстояния между существующими точками крепления.
- Разработали конструкциюКорпус, торцы, внутреннюю компоновку и варианты регулируемых кронштейнов.
- Собрали прототипПроверили посадку деталей, направление света и доступ к сменному рассеивателю.
- Подобрали отделкуСогласовали оттенок и фактуру на металлических образцах.
- Изготовили деталиПодготовили профиль и индивидуальные алюминиевые элементы.
- Собрали световую частьУстановили LED-модули, драйвер и матовый рассеиватель.

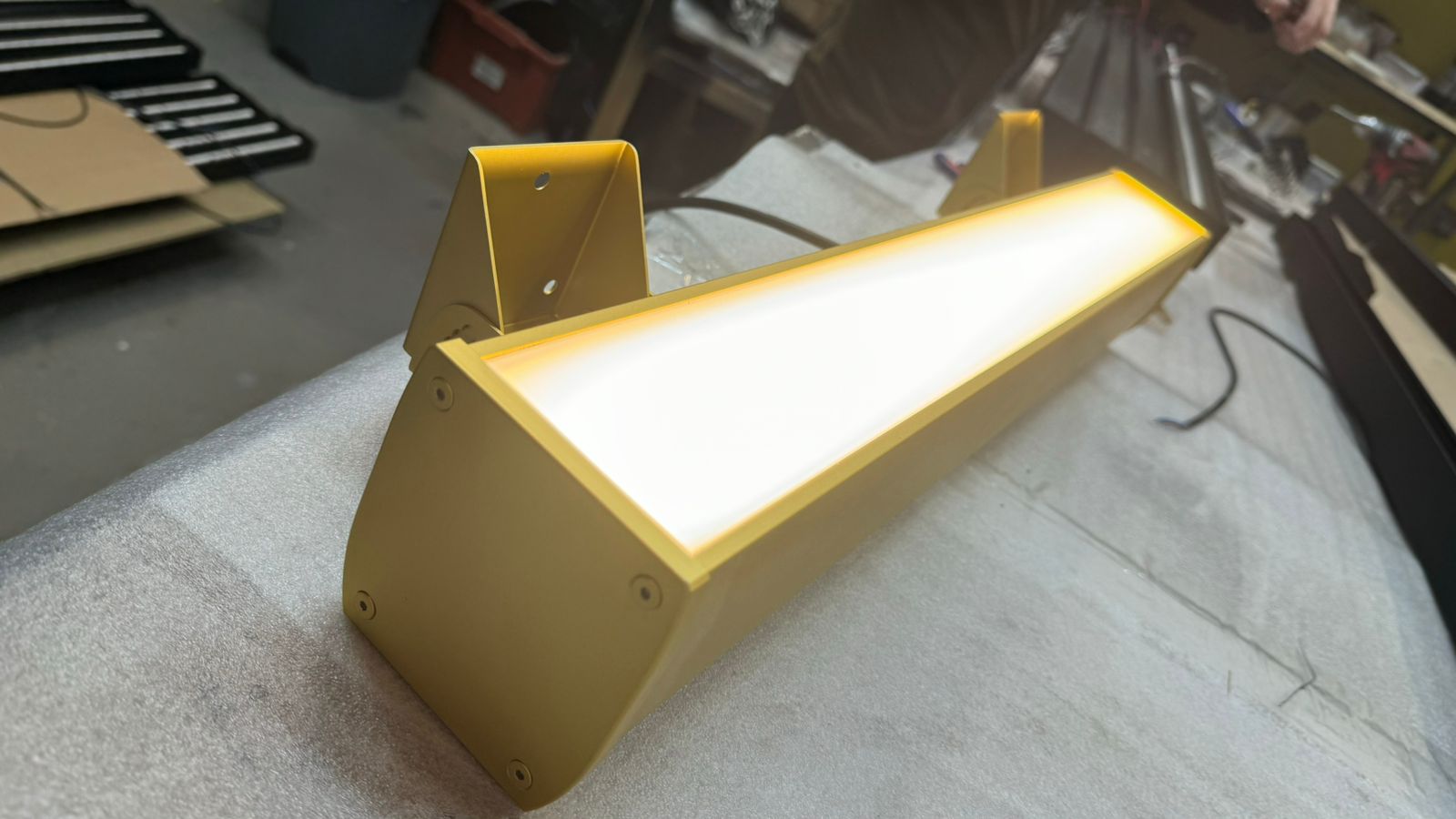

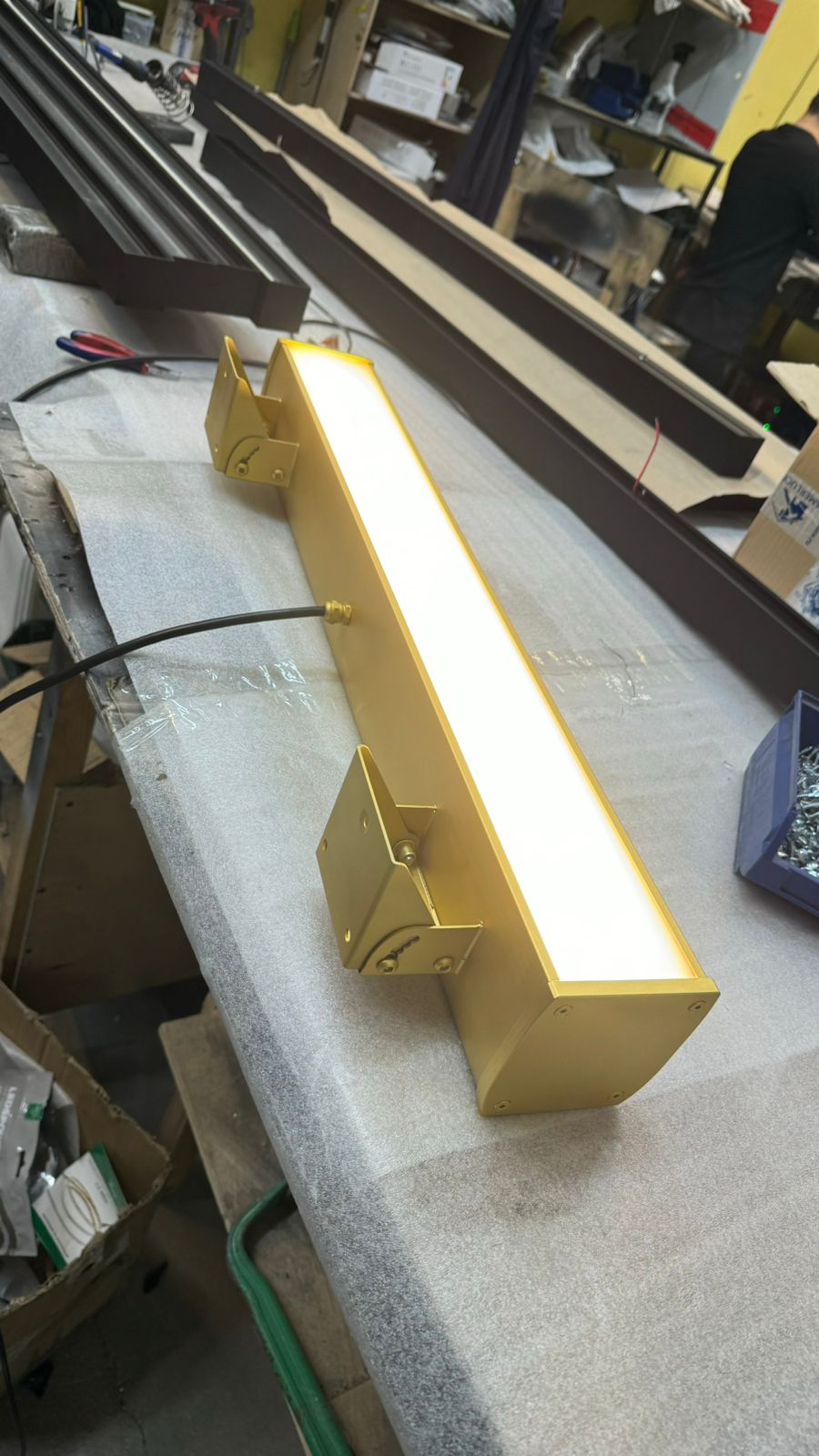

- Проверили изделиеПроконтролировали свечение, сборку и работу регулируемых креплений.
- Подготовили к установкеГотовая конструкция рассчитана на существующие отверстия фасада.
Результат
Новый светильник сохранил архитектурную логику входной группы
Получилась современная фасадная конструкция с ровным тёплым светом, защитой IP67, внутренним драйвером и индивидуальной отделкой. Кронштейны рассчитаны под существующие точки монтажа и позволяют регулировать направление света.

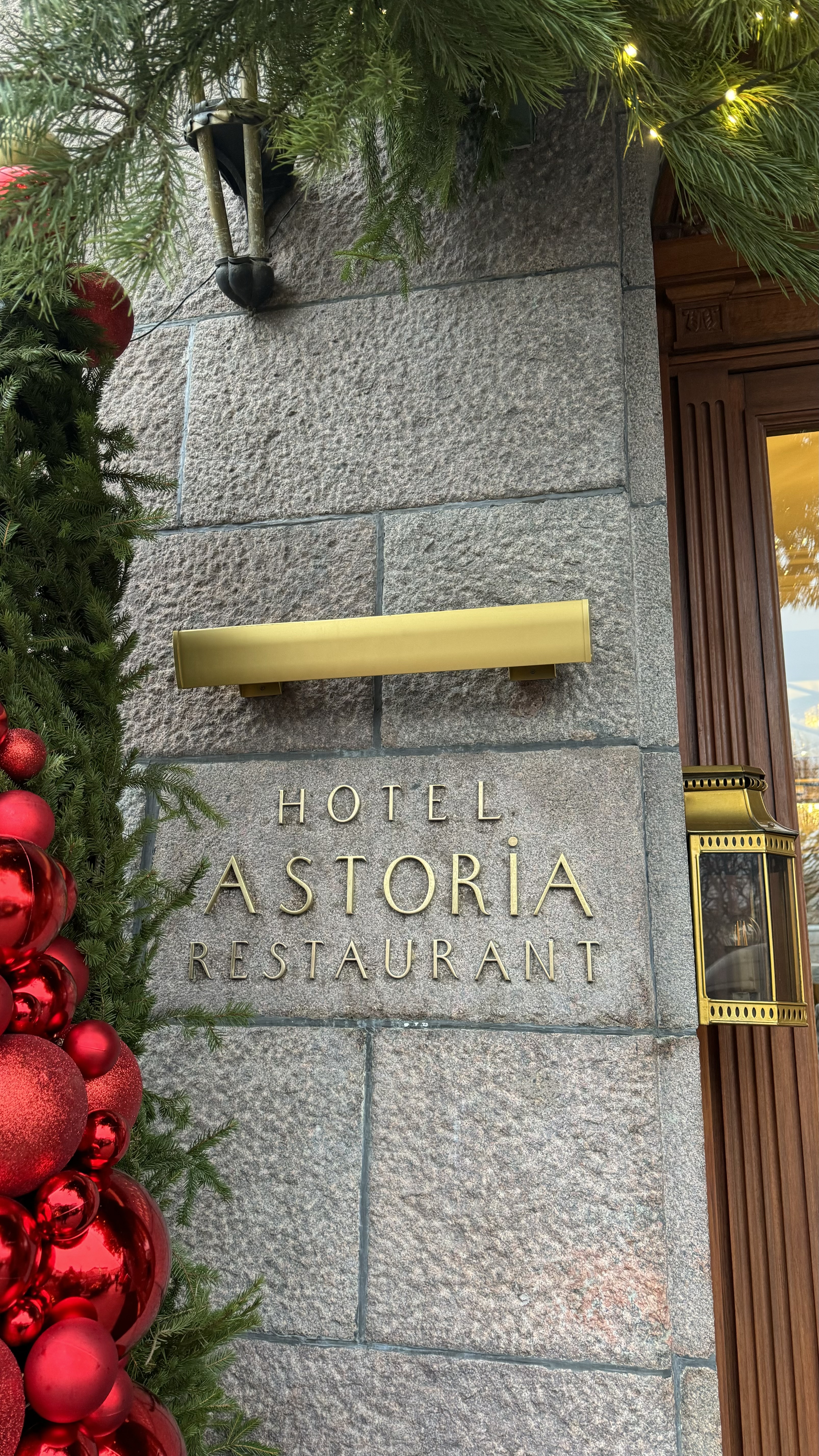

После установки
Итоговый светильник на фасаде
Новый корпус сохранил заданную горизонталь над вывеской, а отделка под состаренную латунь связала светильник с металлическими деталями входной группы.
Частые вопросы
Изготовление светильников по образцу
Можно ли восстановить снятую с производства модель по фотографиям?
Фотографии помогают определить внешний вид, но для рабочей конструкции нужны контрольные размеры, точки монтажа и условия эксплуатации. Эти данные переносятся в чертёж и 3D-модель.
Можно ли сохранить существующие отверстия на фасаде?
Да, если точно зафиксировать расстояния и спроектировать крепления под конкретный объект. В этом проекте именно положение отверстий стало исходной привязкой.
Можно ли разместить драйвер внутри корпуса?
Можно, когда габариты, герметизация и тепловой режим позволяют безопасно разместить его внутри. Для светильников «Астории» применено именно такое решение.
Можно ли заменить рассеиватель при обслуживании?
Да. В конструкции предусмотрен сменный матовый рассеиватель, поэтому для обслуживания не требуется менять светильник целиком.
