Светодиодная панель — это плоский светильник с равномерной засветкой, в котором светодиоды подсвечивают рассеивающий экран через боковую или торцевую оптику. Такой формат стал базовым решением для офисов, школ, медицинских учреждений, магазинов и производств с подвесными потолками. Разобраться, что такое LED панель, какие бывают типоразмеры и как выбрать светодиодную панель под конкретное помещение — задача не столько про «красиво», сколько про норму освещённости, цветопередачу, коэффициент пульсации и ресурс. В этом материале — взгляд производителя: что смотреть в паспорте, где экономить нельзя, и когда серийная модель не подходит и нужен заказ по ТЗ.
Устройство и принцип работы светодиодной панели
LED панель — это тонкий прямоугольный, квадратный или круглый светильник, в котором источником света служат светодиоды, а видимое равномерное свечение формируется за счёт рассеивающего экрана. Внутри корпуса есть три ключевых элемента: светодиодная линейка по периметру (или матрица по площади), светопроводящая пластина из ПММА и опаловый либо призматический рассеиватель. Драйвер — отдельный блок, который преобразует сетевое напряжение 220 В в стабилизированный ток для светодиодов.

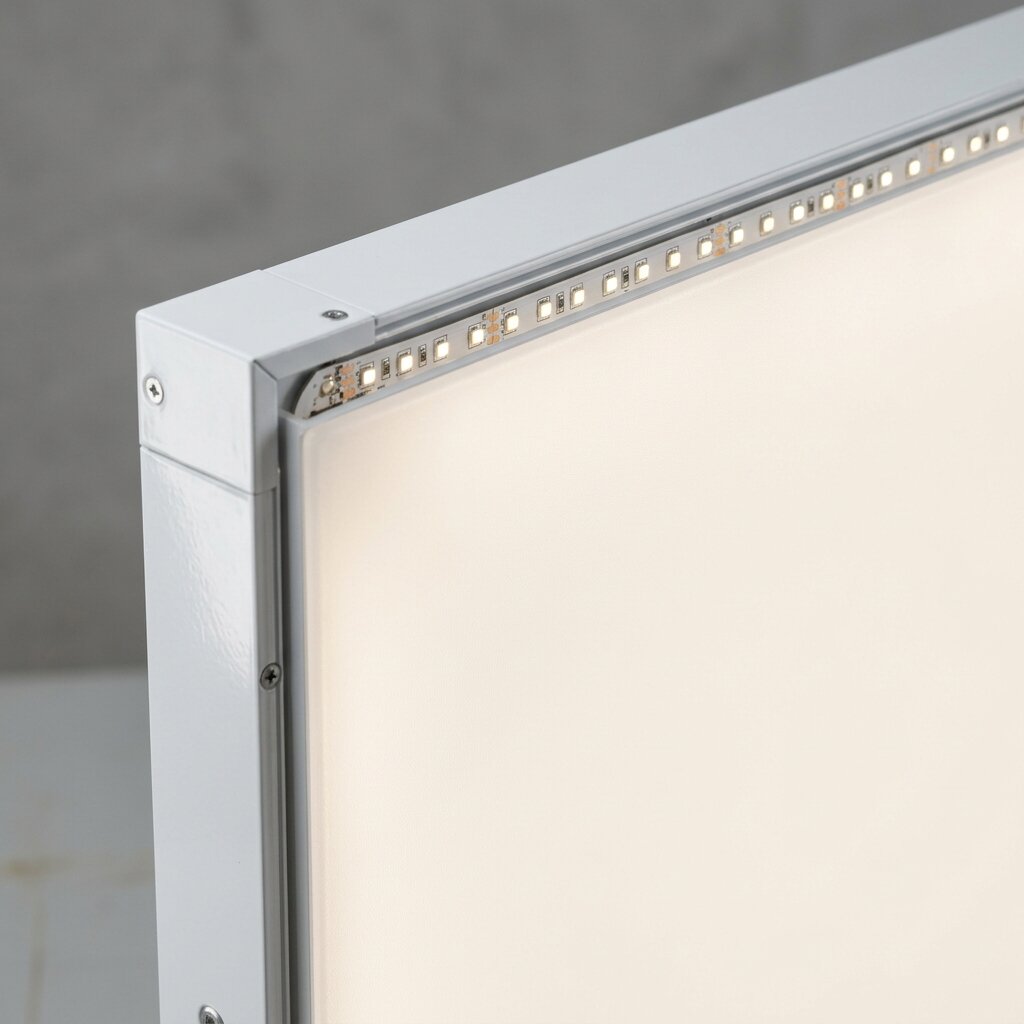

Принципиально отличаются две схемы. В панелях с торцевой подсветкой (Edge-Lit) светодиоды стоят по краям корпуса, а свет распределяется по всей площади через световод — такие модели самые тонкие, толщина от 9 до 12 мм. В панелях с прямой подсветкой (Direct-Lit или Back-Lit) светодиоды размещены по всей площади основания, толщина больше — 25–40 мм, но выше световая отдача и проще достичь высокого CRI. Для офисных и торговых помещений чаще применяют Edge-Lit, для производств и медучреждений, где важна максимальная яркость — Direct-Lit.
Сам термин «световая панель» иногда путают со светодиодными экранами для рекламы — это принципиально разные изделия. Экран состоит из управляемых RGB-пикселей и показывает изображение, панель даёт равномерный белый свет для освещения помещения. В этой статье речь только об осветительных LED-панелях.
Типоразмеры и варианты монтажа: какие бывают световые панели
Форм-фактор панели напрямую связан с типом потолка. Самые распространённые квадратные модели — 600×600 мм под ячейку Армстронг и 595×595 мм под плитные потолки с другим шагом профиля. Прямоугольные типоразмеры — 300×600, 600×1200, 300×1200 мм — нужны там, где потолочная решётка нестандартная, или где требуется вытянутая форма под коридор, кабинет, операционную. Круглые панели выпускают диаметром от 120 до 600 мм и применяют в основном для декоративных задач: холлы, санузлы, кафе, ресепшн.
По способу установки панели делятся на три категории:

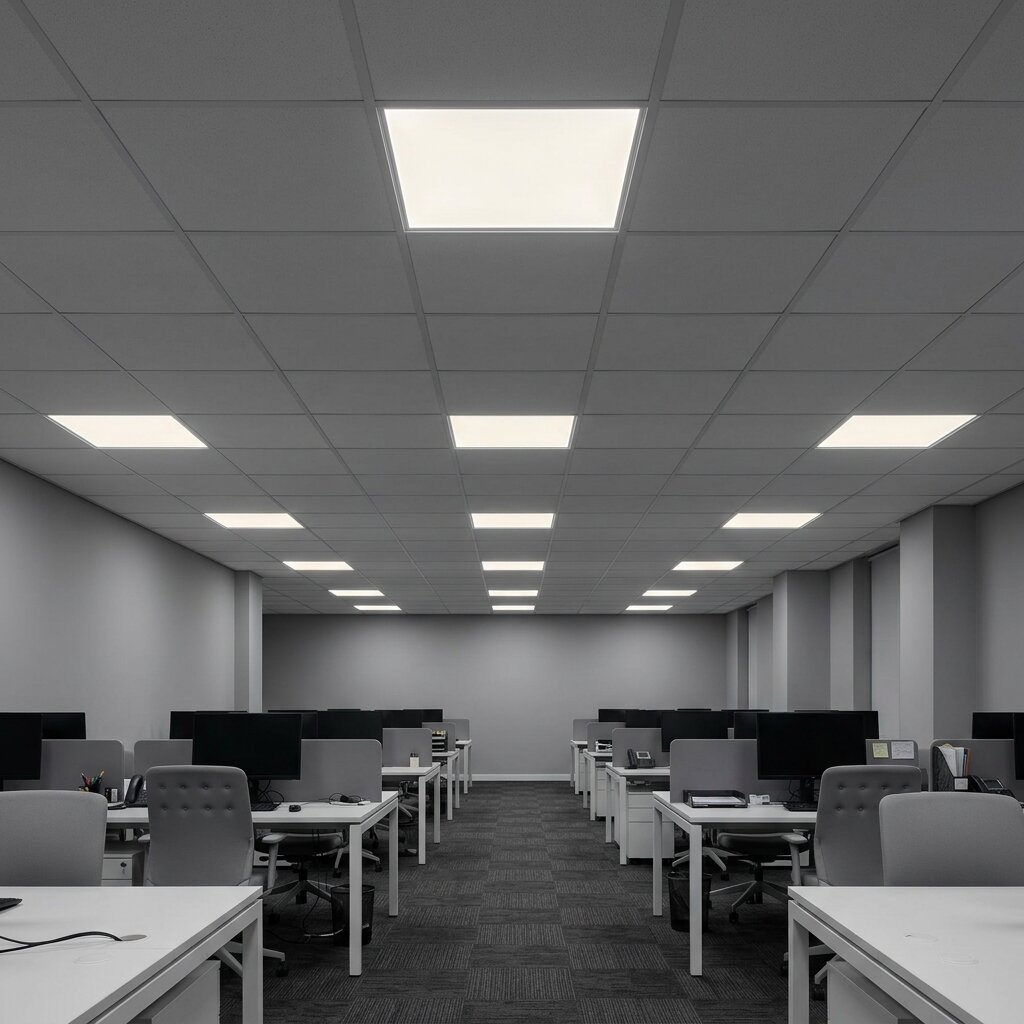

Встраиваемые. Монтируются в ячейку подвесного потолка типа Армстронг, Грильято или Clip-in. Это основной сценарий для офисов и бюджетных коммерческих объектов: быстрый монтаж, простая замена, не требуется вмешательство в проводку. В каталоге DC-Light для таких задач представлены светильники Армстронг всех популярных типоразмеров.
Накладные. Крепятся непосредственно к потолочной плите — бетонной, гипсокартонной, деревянной. Выбор для помещений без подвесного потолка: квартир, классов в старых школах, медицинских кабинетов. Корпус у накладных моделей толще встраиваемых и часто имеет декоративную рамку.
Подвесные. Крепятся на тросах или жёстких штангах. Актуальны для помещений с высокими потолками — от 3,5 м и выше, где встраиваемый вариант «уходит в пустоту», теряя эффективность. Подвес позволяет приблизить светильник к рабочей плоскости и снизить расход электроэнергии при той же освещённости на столе.

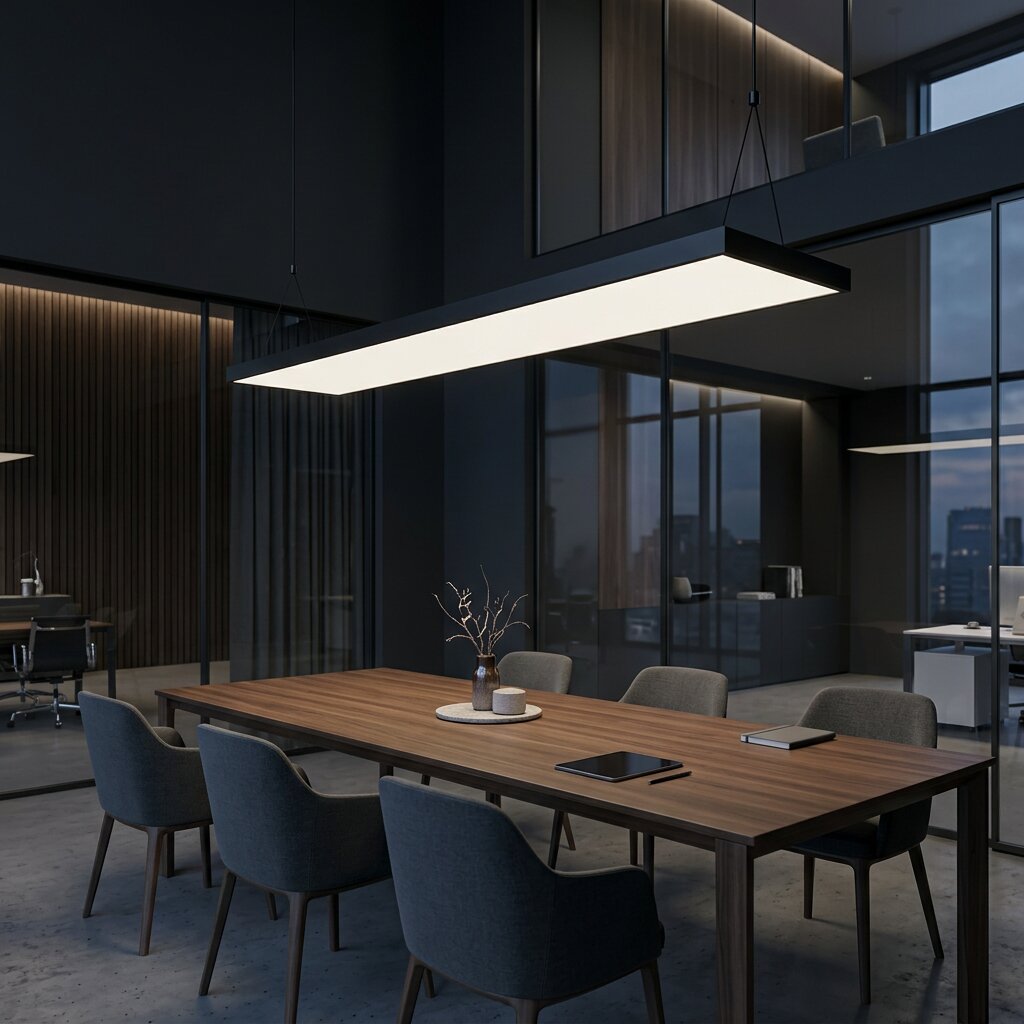

Отдельная категория — подвесные панели в дизайнерском исполнении, которые используют в шоурумах, переговорных, лобби. Они отличаются от серийных Армстронг-моделей пропорциями, материалом рамки и цветом корпуса.
Чек-лист перед заказом светодиодной панели
- Зафиксируйте тип потолка и точный размер ячейки — для Армстронг это обычно 600×600, но бывают 595×595 и нестандартные 625×625
- Посчитайте норму освещённости по СП 52.13330.2016 для вашего типа помещения — офис 300–500 лк, школа 400 лк, медкабинет 500 лк
- Запросите у производителя светотехнический расчёт в DIALux по плану помещения — это покажет точное количество панелей до заказа
- Убедитесь, что в паспорте указан коэффициент пульсации — для офисов и школ он не должен превышать 5 %
- Проверьте индекс цветопередачи: Ra ≥ 80 для офисов, Ra ≥ 90 для медицины, магазинов одежды, полиграфии
- Уточните тип драйвера: встроенный (тонкий корпус, сложнее замена) или вынесенный (обслуживается отдельно)
- Для помещений с мокрой уборкой или повышенной влажностью проверьте степень защиты — минимум IP40, лучше IP54
- Согласуйте тип рассеивателя: опаловый — мягкий свет без бликов, призматический — выше светоотдача, но виден рисунок призм
- Уточните гарантийный срок и условия замены при деградации светового потока
Ключевые параметры выбора: на что смотреть в паспорте
Световой поток и световая отдача. Световой поток измеряется в люменах (лм) и показывает общее количество света, которое излучает панель. Для офисного светильника 600×600 хороший показатель — 3600–4800 лм. Но куда важнее световая отдача — отношение люменов к ваттам потребляемой мощности. Для современной LED-панели норма 100–130 лм/Вт. Если в паспорте указано 70–90 лм/Вт, это устаревшая модель или светильник на дешёвых светодиодах с плохим тепловым режимом.
Цветовая температура. Измеряется в кельвинах (K). Тёплый белый свет 2700–3000 K используют редко — в основном для ресепшн и зон отдыха. Нейтральный 3500–4000 K — стандарт для офисов, учебных классов, переговорных. Холодный 5000–6500 K применяют в производственных цехах, лабораториях, хирургических залах, где важна точность различения деталей. В одном помещении нельзя смешивать панели с разной температурой: разница даже в 500 K бросается в глаза.
Индекс цветопередачи (CRI, Ra). Показывает, насколько точно свет передаёт цвета объектов по сравнению с эталоном. Ra = 100 — идеал, Ra = 80 — минимум для большинства коммерческих помещений, Ra ≥ 90 обязателен там, где цвет критичен: типографии, магазины одежды, стоматологии, хирургия, колористические студии. Светильники с Ra ниже 80 не рекомендуются для рабочих мест по санитарным нормам.
Коэффициент пульсации. Параметр, который часто игнорируют при закупке, а потом получают жалобы персонала на усталость глаз и головные боли. СП 52.13330.2016 ограничивает пульсацию значением 5–20 % в зависимости от типа помещения. Качественный драйвер даёт пульсацию менее 1 %. Дешёвые панели с простым бестрансформаторным драйвером показывают 20–40 % — это недопустимо для офисов, школ и медучреждений.
Степень защиты IP. Для сухих офисных помещений достаточно IP20–IP40. Для торговых залов у входа, складов, пищевых производств — IP54. Для зон с прямым контактом воды (душевые, бассейны, мойки) — IP65 и выше. Переплачивать за высокий IP в обычном офисе бессмысленно, но и занижать его в проблемных зонах — ошибка, которая приведёт к отказу драйвера через полгода.
Срок службы и гарантия. В паспорте обычно указывают 30 000–50 000 часов. Это не абсолютный ресурс, а момент, когда световой поток деградирует до 70 % от начального (показатель L70). Реально панель продолжает работать и дальше, но светит заметно слабее. Производственная гарантия у качественных производителей составляет 3–5 лет на корпус и оптику, 2–3 года на драйвер.
Сравнение типоразмеров и сценариев применения
| Типоразмер | Мощность | Световой поток | Монтаж | Основное применение | Цветовая температура |
|---|---|---|---|---|---|
| 600×600 мм | 36–48 Вт | 3600–5400 лм | Встраиваемый Армстронг | Офисы, школы, больницы | 3500–4000 K |
| 595×595 мм | 36–48 Вт | 3600–5400 лм | Встраиваемый в плитный потолок | Переговорные, кабинеты | 3500–4000 K |
| 300×600 мм | 18–24 Вт | 1800–2700 лм | Встраиваемый, накладной | Коридоры, санузлы, малые кабинеты | 4000 K |
| 1200×300 мм | 36–40 Вт | 3600–4500 лм | Встраиваемый, подвесной | Вытянутые помещения, кассы, склады | 4000–5000 K |
| 1200×600 мм | 72 Вт | 7200–8500 лм | Встраиваемый, подвесной | Производства, спортзалы, логистика | 4000–5000 K |
| Круглые Ø300–600 | 24–48 Вт | 2400–5000 лм | Накладной, встраиваемый | Холлы, санузлы, кафе, ресепшн | 3000–4000 K |
Формат решает больше, чем мощность. Две панели 600×600 по 36 Вт и одна 1200×600 на 72 Вт дают почти одинаковый суммарный световой поток, но распределяют его по-разному. Две квадратные модели создают более равномерное поле освещённости на площади 10–12 м², одна прямоугольная работает лучше в узком помещении 4×6 м. Выбор формата без расчёта — частая причина пересвета у одной стены и недосвета у другой.
Типичные ошибки при выборе светодиодной панели
Ошибки, которых стоит избегать
- Выбор по мощности вместо светового потока. Закупщик ориентируется на привычку «чем больше ватт, тем ярче» и берёт панели 48 Вт вместо 36 Вт, полагая, что получит больше света. На деле у современной модели 36 Вт со светоотдачей 130 лм/Вт световой поток может быть выше, чем у старой 48-ваттной на 85 лм/Вт. Правильно: сравнивать только по люменам и по параметру лм/Вт, мощность — вторична.
- Экономия на драйвере. Самая частая причина досрочного выхода панели из строя — не деградация светодиодов, а отказ драйвера. Встроенные китайские драйверы без защиты от перенапряжения «умирают» при первом же скачке в сети. Правильно: выбирать панели с драйверами проверенных производителей, с защитой от перенапряжения, короткого замыкания и перегрева, желательно с возможностью замены драйвера без демонтажа корпуса.
- Игнорирование высоты подвеса при расчёте. Панели проектируются под определённую высоту установки. Если в паспорте указана норма для высоты 2,8–3,2 м, а их поставили на потолок 4,5 м, реальная освещённость на рабочей плоскости окажется в 1,5–2 раза ниже расчётной. Правильно: при высоте от 3,5 м переходить на подвесные модели или промышленные светильники с более узким углом светораспределения.
- Смешивание панелей с разной цветовой температурой и CRI. Закупка из двух партий от разных поставщиков приводит к ситуации, когда половина ламп в зале светит холоднее, чем вторая. Разница в 300–500 K видна невооружённым глазом и портит восприятие интерьера. Правильно: закупать всю партию у одного производителя в одной серии, фиксировать в ТЗ конкретное значение CCT и допустимый разброс (обычно ±175 K, или бин SDCM ≤ 3).
- Заказ нестандартной панели без согласования крепления. Для дизайнерских проектов заказывают панели нестандартного размера — например, прямоугольную 1500×400 под длинный стол в переговорной. Но забывают согласовать тип потолка и схему подвеса, а потом выясняется, что встроить изделие в существующую потолочную систему невозможно. Правильно: до запуска в производство присылать производителю чертёж потолка с шагом профилей и согласовывать способ крепления.
Дешёвая панель — это почти всегда будущая переплата. Разница между панелью за 1500 и за 3500 рублей — не только в марже продавца. Это качество светодиодов, драйвера, оптики, стабильность цветовой температуры по партии и наличие реальной гарантии. На объекте из 80 светильников замена даже 10 % через полтора года — это простой работы, демонтаж потолка и расходы, которые съедают всю первоначальную экономию.
Когда серийной панели недостаточно: производство по ТЗ
Серийные панели закрывают 80 % типовых задач, но есть проекты, где стандартного решения не существует. Это помещения с нестандартной потолочной решёткой (например, реконструкция исторического здания с оригинальным профилем), переговорные и ресепшн с индивидуальным дизайном, медицинские кабинеты со специфическими требованиями к оптике, шоурумы, где панель — часть архитектурной композиции.
DC-Light — завод светодиодных светильников в Санкт-Петербурге — изготавливает LED-панели нестандартных типоразмеров, форм и цветов корпуса. Типичные задачи под заказ: удлинённые прямоугольные модели под барную стойку или длинный рабочий стол, круглые панели нестандартного диаметра для лобби и ресторанов, квадратные панели с рамкой RAL под корпоративный цвет бренда, панели с гарантированным CRI ≥ 95 для полиграфии и реставрационных студий. В каталоге также представлены квадратные светильники и прямоугольные светильники серийного выпуска для задач, где дизайн важен, но переделывать ничего не нужно.
Сроки производства: типовые модели из каталога — от 3 рабочих дней, нестандартные изделия — от 5 до 14 рабочих дней. Минимальный тираж — от 1 штуки, что принципиально отличает работу с производителем от закупки через дистрибьютора. Для проектирования мы выполняем светотехнический расчёт в DIALux бесплатно по плану помещения — это позволяет избежать пересветов и недосветов до оформления заказа.
Для коммерческих помещений с подвесными потолками разных типов также актуальны светильники Грильято — формат панелей 585×585 под ячейку Грильято, которая в последние годы активно вытесняет классический Армстронг.
Частые вопросы о светодиодных панелях
Чем LED панель отличается от обычного потолочного светильника?
Главное отличие — в равномерности свечения. Обычный потолочный светильник даёт свет из одной или нескольких точек, создавая на потолке зоны разной яркости. Светодиодная панель излучает свет всей поверхностью — это снижает слепящее действие, убирает резкие тени и создаёт более комфортную световую среду для длительной работы. Плюс тонкий корпус, простой монтаж в подвесной потолок и ресурс 30 000–50 000 часов.
Какую светодиодную панель выбрать для офиса 600×600?
Для типового офисного помещения оптимальна панель 600×600 мм мощностью 36–40 Вт, со световым потоком 3600–4500 лм, цветовой температурой 4000 K, Ra ≥ 80 и коэффициентом пульсации менее 5 %. Для кабинетов руководства и переговорных часто выбирают 3500 K как более «тёплый» нейтральный свет. Точное количество панелей зависит от площади, высоты потолка и коэффициента отражения стен — его определяет светотехнический расчёт.
Можно ли поставить LED панель в натяжной потолок?
Да, но требуется термокольцо или специальная закладная платформа, которая монтируется до натяжения полотна. Сама панель при этом должна быть с вынесенным драйвером или иметь низкое тепловыделение — перегрев приведёт к деформации плёнки. Для натяжных потолков чаще используют тонкие встраиваемые Edge-Lit панели с толщиной корпуса 9–12 мм и рассеивателем из матового ПММА.
Что такое опаловый и призматический рассеиватель — какой лучше?
Опаловый рассеиватель — молочно-белый ПММА, который даёт мягкое равномерное свечение без видимого рисунка, но «съедает» 10–15 % светового потока. Призматический — прозрачный пластик с микрорельефом, работает как оптическая линза, пропускает больше света, но при взгляде снизу видна структура призм. Для комфортного офисного освещения предпочтителен опаловый, для задач, где важна максимальная яркость при минимальной мощности — призматический.
Как проверить качество панели при приёмке?
Первое — включить и посмотреть на свечение под углом: не должно быть ярких точек, полос, зон с разной яркостью. Второе — снять видео в замедленном режиме на телефон: если видно мерцание, значит пульсация превышает норму. Третье — сверить сведения в паспорте с маркировкой на корпусе (мощность, CCT, IP). Четвёртое — проверить наличие сертификата соответствия ТР ТС 004/2011 и ТР ТС 020/2011. Для партии от 20 штук желательно тестово запитать 2–3 изделия и замерить световой поток у независимого лаборанта.
Можно ли заказать панель нестандартного размера или цвета корпуса?
Да. DC-Light изготавливает панели по чертежу, ТЗ, эскизу или фотографии. Можно изменить габариты, форму, толщину корпуса, цвет по RAL или NCS, тип рассеивателя, угол светораспределения, цветовую температуру с шагом 500 K, индекс цветопередачи до Ra ≥ 95. Минимальный заказ — от 1 штуки, срок — от 5 до 14 рабочих дней. Для индивидуальных проектов выполняется предварительный светотехнический расчёт.
Сколько реально служит светодиодная панель?
Заявленные 50 000 часов — это параметр L70, то есть момент, когда световой поток снижается до 70 % от начального. Для режима работы офиса (10 часов в сутки, 250 дней в году) это около 20 лет. Реальный срок службы у качественных панелей 8–12 лет до заметной потери яркости, у дешёвых — 2–4 года. Основная причина досрочного выхода из строя — не сами светодиоды, а драйвер, поэтому обращайте внимание именно на его качество и условия гарантии.
