В современном мире автоматизация и интеллектуальное управление освещением становятся неотъемлемой частью как коммерческих, так и жилых помещений. Одним из передовых решений в этой области является система управления освещением по протоколу DALI (Digital Addressable Lighting Interface). Компания DC-Light, являясь производителем светильников и осветительных систем, предлагает продукцию, которая поддерживает управление освещением по протоколу DALI, обеспечивая максимальную гибкость и удобство в эксплуатации.
Что такое DALI простыми словами
DALI (Digital Addressable Lighting Interface) — цифровой протокол управления освещением. Он позволяет не просто «приглушить свет», а адресно управлять каждым светильником/драйвером: включать/выключать, задавать яркость, объединять в группы, сохранять сцены и сценарии.
Если совсем просто:
- 230 В (или другое питание) — это «энергия» для драйверов и светильников.
- Шина DALI (2 провода DA/DA) — это «команды управления» (как сеть для света).
Из чего состоит DALI-система
Типовая система DALI включает:
- Драйвер(ы) с входом DALI (DA/DA) — исполнительные устройства, которые получают команды по шине и меняют яркость светильника.
- Шина DALI (DA/DA) — двухпроводная линия управления, к которой параллельно подключаются все DALI-устройства.
- Питание шины DALI (обычно 16 В DC) — шина должна быть запитана от мастера или отдельного DALI PSU.
- DALI Master (мастер-контроллер) — «мозг» системы: адресация, команды, сцены, сценарии.
- Панели/кнопки/датчики (опционально) — задают команды, а мастер отправляет их в шину.
DALI-1 vs DALI-2: в чём разница
Сейчас на рынке два поколения стандарта:
| Характеристика | DALI-1 | DALI-2 |
|---|---|---|
| Стандартизация устройств управления | Только драйверы/балласты | Драйверы + датчики + кнопки + реле |
| Диагностика | Базовая | Расширенная (статус лампы, энергопотребление) |
| Совместимость | — | Обратная совместимость с DALI-1 |
| Сертификация | Опциональная | Обязательная (логотип DALI-2) |
Что такое DALI Master и почему он важен
DALI Master — устройство, которое управляет шиной DALI:
- выполняет пусконаладку (адресация устройств),
- создаёт группы и сцены,
- принимает команды от панелей/датчиков/системы автоматизации и отправляет их драйверам,
- обеспечивает обратную связь — получает статусы от устройств (работает/не работает, текущая яркость).
Без мастера шина DALI обычно не работает как полноценная система управления (кроме частных случаев — см. ниже про Push-DIM).
Питание шины DALI
Шина DALI — это не «сухие контакты» и не 0–10V. Это цифровой интерфейс, которому нужно питание (обычно 16 В DC).
Варианты: питание встроено в мастер/панель, либо нужен отдельный DALI PSU (16V).
Сравнение способов управления освещением
| Параметр | DALI | 0–10V | Push-DIM | DMX |
|---|---|---|---|---|
| Адресное управление | ✓ Да (64 адреса) | ✗ Нет | ✗ Нет | ✓ Да (512 каналов) |
| Обратная связь | ✓ Да | ✗ Нет | ✗ Нет | ✗ Нет (только RDM) |
| Группы и сцены | ✓ 16 групп, 16 сцен | ✗ Нет | ✗ Нет | Через контроллер |
| Проводка | 2 провода, без полярности | 2 провода + общий | 2 провода | DMX-кабель (экран) |
| Сложность системы | Средняя | Низкая | Минимальная | Высокая |
| Применение | Офисы, склады, ЖКХ | Простое диммирование | Квартиры, малые объекты | Сцена, архитектурный свет |
Визуальное сравнение DALI, 0–10V и Push-DIM
Как физически подключается DALI (проводка)
1) Шина DALI — два провода DA/DA
- Подключение обычно без полярности (DA/DA можно менять местами).
- Все устройства подключаются параллельно к одной и той же паре DA/DA.
2) Топология шины
DALI допускает достаточно свободную топологию: «шлейф», «звезда», «дерево» — главное, чтобы соблюдались ограничения по току/падению напряжения и корректный монтаж. На практике часто делают «магистраль + ответвления».
3) Длина линии
Ограничение зависит от сечения кабеля и падения напряжения на линии. В реальных проектах длину следует проверять по рекомендациям производителя оборудования и расчёту линии.
4) Можно ли вести DALI вместе с силовыми 230 В?
Часто — да, если соблюдены требования к кабелю/изоляции и нормы монтажа. Решение всегда принимается по проекту и требованиям электробезопасности.
Варианты управления освещением
Вариант A: Полноценная DALI-система (DALI dimming)
Это то, что обычно и называют «DALI-управлением».
Что нужно:
- DALI-драйверы с клеммами DA/DA
- DALI Master
- Питание шины DALI (встроенное или отдельное)
- Проводка DA/DA по всем устройствам
Что получаем: адресацию каждого драйвера, группы/сцены, централизованное управление, диагностику и интеграции с BMS/умным домом.
Вариант B: Push-DIM (управление кнопкой без DALI-мастера)
Некоторые драйверы поддерживают режим «кнопочного диммирования» (Push-DIM, Touch-DIM). Принцип работы: кратковременное замыкание проводов DA/DA переключает состояние, длительное — плавно меняет яркость.
Плюсы: проще и дешевле, не нужен мастер и адресация.
Минусы: нет адресного управления, групп и сцен, нет обратной связи, меньше возможностей автоматизации.
Схема 3: Push-DIM — простое управление кнопкой без мастера
Как подключать DALI-драйверы со светильниками
У светильника с DALI-управлением обычно три части подключения:
- Силовая часть (питание драйвера): например L/N/PE на вход драйвера.
- Выход на светильник/LED-модуль: LED+ / LED- (или иные клеммы) согласно паспорту драйвера/светильника.
- Управление DALI: два провода DA/DA на клеммы DALI драйвера (общая шина для всех устройств).
Как собрать шину DALI на объекте: пошагово
- Определите DALI-мастер (контроллер/шлюз/панель, которая управляет линией).
- Проверьте питание шины: встроено в мастер или нужен отдельный DALI PSU (16V).
- Проложите DA/DA по всем DALI-драйверам и устройствам управления, подключайте их параллельно.
- Подайте питание на драйверы и подключите светильники к LED-выходам драйверов.
- Пусконаладка: адресация, группы, сцены, проверка управления.

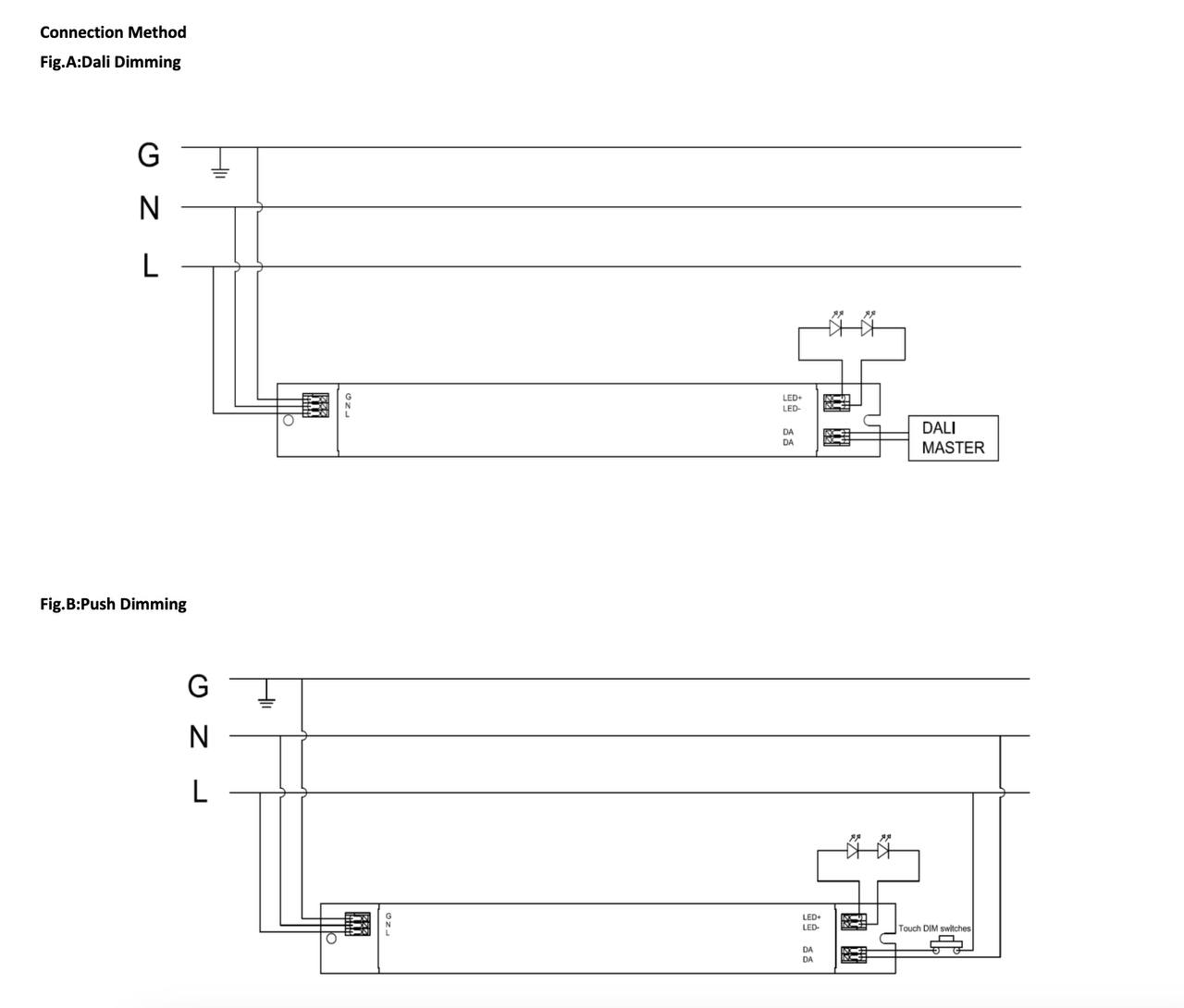

Типовая схема подключения
Логика подключения по типовой схеме DALI Dimming:
- На драйвер подаётся питание сети: L / N / PE (G).
- К драйверу подключается светильник/LED-модуль: LED+ / LED-.
- Вход управления драйвера: DA / DA подключается к общей шине DALI.
- К этой же шине подключается DALI Master (контроллер), который также питает шину (или используется отдельный DALI PSU).
- Панели управления, датчики движения/освещённости подключаются к той же шине DA/DA.
Схема 1: Базовое подключение DALI с мастером, у которого встроенное питание шины

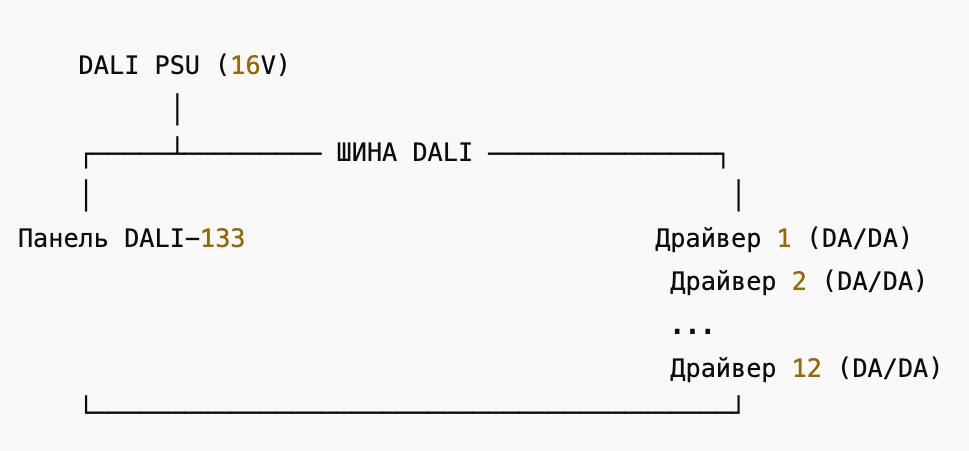

Схема с отдельным блоком питания DALI PSU
Если мастер или панель управления не имеет встроенного питания шины, необходим отдельный DALI PSU (16В):

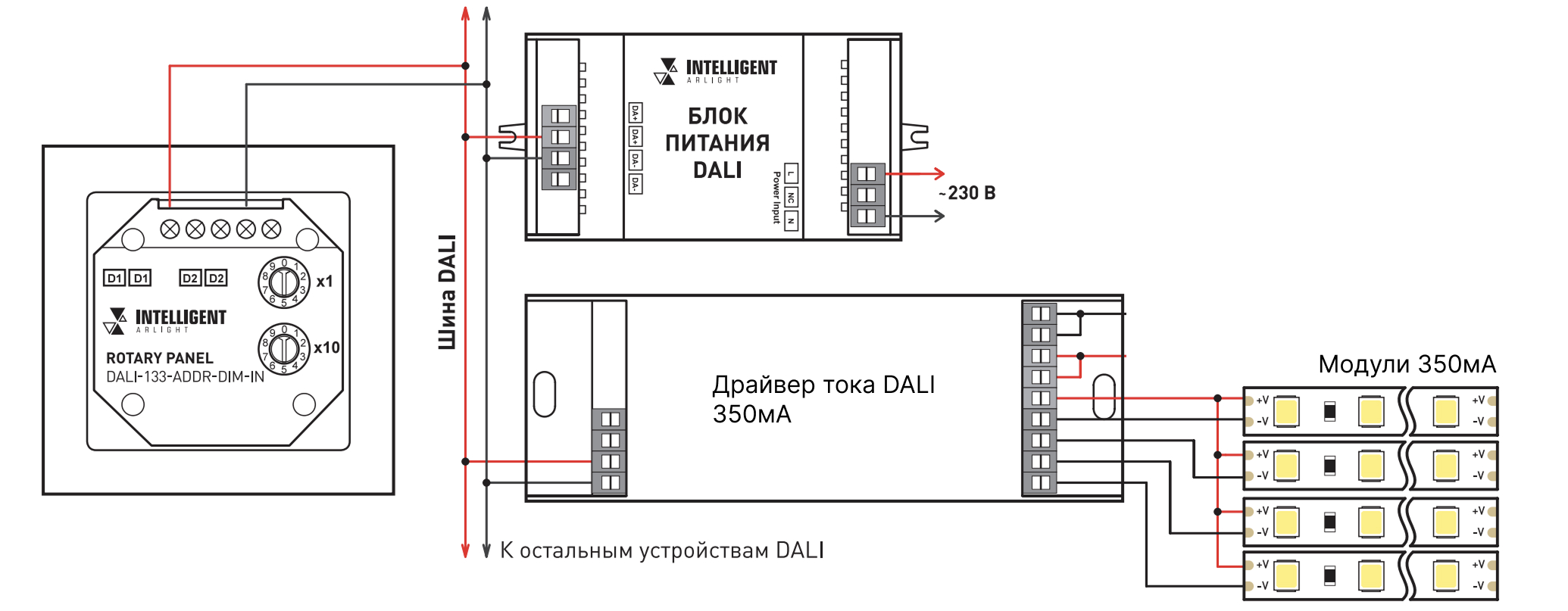

Схема 2: Система с отдельным блоком питания DALI PSU
Типичные ошибки монтажа
- Перепутаны провода DA с LED-выходом — может повредить драйвер.
- Нет питания шины — система просто не работает, хотя всё подключено.
- Превышение 64 устройств на линии — часть устройств не адресуется.
- Слишком длинная линия без расчёта — нестабильная работа, пропуски команд.
- Смешивание DALI-1 и DALI-2 без проверки совместимости — возможны конфликты.
Диагностика и обратная связь
Важное преимущество DALI перед аналоговыми системами (0–10V, Push-DIM) — двусторонняя связь. Мастер может запрашивать у устройств:
- Статус драйвера — работает / неисправен.
- Статус лампы/LED — исправна / перегорела.
- Текущий уровень яркости.
- Данные энергопотребления (DALI-2).
Это позволяет автоматизировать мониторинг и обслуживание: система сама сообщит, когда лампа вышла из строя.
Совместимость и ответственность за результат
DALI — стандарт, но итоговая совместимость зависит от корректной реализации протокола в устройствах и от пусконаладки. В сложных проектах (много линий, датчики, BMS, сценарии и т.п.) обычно нужен специалист по автоматизации/СУО, который:
- подберёт мастер-контроллер и оборудование,
- сделает схему и проектные решения,
- выполнит адресацию и пусконаладку,
- проверит стабильность работы системы.
При смешивании устройств разных брендов «в теории должно работать», но гарантировать идеальную совместимость без тестов и пусконаладки часто невозможно.
Чек-лист для заказчика
- ☐ Драйверы действительно DALI-диммируемые (есть клеммы DA/DA).
- ☐ Есть DALI Master (контроллер/панель, которая управляет линией).
- ☐ Понятно, откуда питание DALI-шины: встроено в мастер или отдельный DALI PSU (16V).
- ☐ На одной линии не более 64 устройств.
- ☐ Шина DA/DA собрана параллельно на все драйверы и устройства управления.
- ☐ Запланирована пусконаладка: адреса, группы, сцены, тест.
- ☐ При выборе оборудования проверена совместимость (желательно DALI-2).
