Диммирование и управление освещением — это не просто способ «сделать потише или поярче». Для коммерческих, общественных и промышленных объектов это инструмент управления сценариями, энергопотреблением и сроком службы светильников. Грамотно спроектированная система регулировки яркости снижает счета за электричество, продлевает ресурс LED-драйверов и позволяет адаптировать освещённость под задачу — от утренней выкладки в магазине до вечернего режима в ресторане. Ниже — практический разбор: какие протоколы существуют, чем отличаются диммируемые драйверы, где какой подход уместен и какие ошибки чаще всего обходятся заказчику дороже самого оборудования.
Что на самом деле происходит при диммировании светодиодного светильника
Светодиод — нелинейный полупроводниковый прибор. Простое снижение напряжения, как у ламп накаливания, для него не работает: ниже определённого порога LED либо гаснет, либо начинает мерцать. Поэтому в светодиодных светильниках регулировка яркости всегда выполняется на стороне драйвера — устройства, которое получает входной сигнал и формирует ток, нужный кристаллу.
Принципиально существует два метода регулировки. Первый — амплитудный (CCR, Constant Current Reduction): драйвер физически уменьшает ток через кристалл. Второй — широтно-импульсный (PWM): ток остаётся номинальным, но подаётся импульсами с переменной шириной. На низких уровнях яркости PWM может давать видимое мерцание, поэтому в качественных коммерческих светильниках чаще применяют гибридные схемы или чистый CCR.
Главное практическое следствие: диммирование светодиодных ламп и светильников возможно только в том случае, если в нём изначально установлен диммируемый драйвер. Обычный LED-драйвер постоянного тока под управление не реагирует — внешний регулятор яркости не «починит» эту ситуацию. Это первый параметр, который нужно проверять при заказе оборудования: если в спецификации нет пометки «dimmable» или указания протокола, светильник управлять яркостью не будет.
Основные протоколы и системы управления освещением
За простой формулировкой «диммируемый светильник» скрывается несколько принципиально разных способов передачи сигнала от регулятора к драйверу. От выбора протокола зависит и стоимость системы, и её функциональность, и совместимость с другим оборудованием на объекте.
0–10V (1–10V) — аналоговое управление
Самый простой способ управления светом из «профессиональных». К драйверу подводится дополнительная пара проводов с управляющим напряжением: 0 В — минимум, 10 В — максимум. Подходит для технических зон, складов, производственных помещений, где нужно зонирование без сложных сценариев. Плюсы — низкая стоимость драйверов и кабеля, простая схема. Минусы — отсутствие обратной связи, ограничение по длине линии и числу подключаемых устройств в одной группе.
DALI — цифровой стандарт для коммерческих объектов
DALI (Digital Addressable Lighting Interface) — двухпроводная цифровая шина, к которой подключается до 64 устройств в одной линии. Каждый драйвер имеет собственный адрес, что позволяет управлять светильниками индивидуально или объединять их в группы программно, без перекладывания кабелей. Поддерживает сцены, расписания, обратную связь о состоянии прибора. Это рабочий стандарт для офисов, торговых центров, музеев, учебных заведений — везде, где нужна гибкость и масштабирование. Стоимость драйверов выше, чем у 0–10V, но окупается на этапе эксплуатации.
TRIAC (фазовое управление)
Управление по фазе, привычное по диммерам ламп накаливания. Для светодиодного освещения работает только при наличии специально разработанного драйвера с поддержкой TRIAC. Применимо в небольших жилых и интерьерных проектах, где уже есть классическая электропроводка и стационарные диммеры. Для крупных коммерческих систем не подходит — нет адресации, нет групп, выше риск гудения и мерцания.
Беспроводные системы: Bluetooth Mesh, Zigbee, Wi-Fi
Беспроводные технологии (Bluetooth Mesh, Zigbee, Wi-Fi) исключают прокладку управляющего кабеля и удобны при модернизации существующих помещений. Bluetooth Mesh хорошо масштабируется в пределах одного объекта — каждое устройство ретранслирует сигнал, что снимает классические ограничения по дальности. Wi-Fi подходит для интеграции с системами «умного дома» и удалённого управления через мобильное приложение. Основной минус беспроводных решений — зависимость от качества радиоэфира и необходимость грамотной инфраструктуры маршрутизаторов и шлюзов.
Универсального протокола не существует. Для склада на 2000 м² с одним сценарием хватит 0–10V. Для офисного здания с несколькими арендаторами и разными сценариями работы — нужен DALI. Для квартиры или небольшого коворкинга оправданы беспроводные решения. Выбор протокола делается до закупки светильников — поменять способ управления после монтажа без замены драйверов невозможно.
Что проверить до заказа диммируемых светильников
- В спецификации каждого светильника указан протокол управления (DALI, 0–10V, TRIAC, беспроводной) — без этой пометки прибор не диммируется
- Минимальный уровень регулировки драйвера соответствует задаче: 10% для общих зон, 1% для ресторанов, музеев и спальных зон
- Тип регулировки — CCR или гибридный, не чистый PWM на низкой частоте (риск мерцания)
- Коэффициент пульсации на минимальной яркости не превышает 5% (для рабочих и учебных помещений)
- Все светильники в одной группе используют одинаковый протокол и совместимые драйверы — иначе возникнет рассинхрон яркости
- Длина управляющей линии не превышает паспортных значений (для DALI — до 300 м при сечении 1.5 мм²)
- Заложен резерв по числу адресов или каналов — будущее расширение группы не должно требовать переподключения
- Согласована схема питания: диммируемые драйверы требуют чистой синусоиды, не подключайте их через дешёвые ИБП с прямоугольным выходом
Где диммирование действительно нужно, а где это лишние затраты
Решение о включении диммирования в проект должно опираться на функцию помещения, а не на «современность» технологии. Есть зоны, где система управления освещением окупается за один-два сезона, и есть объекты, где она остаётся неиспользованной функцией.
Офисы открытой планировки. Здесь диммирование чаще всего интегрируется с датчиками естественной освещённости. Система автоматически снижает мощность офисных светильников у окон при солнечной погоде и поднимает в пасмурные дни и вечером. Экономия электроэнергии — 25–40% по сравнению с постоянным режимом. Окупаемость DALI-системы на офисе от 500 м² — 2–3 года.

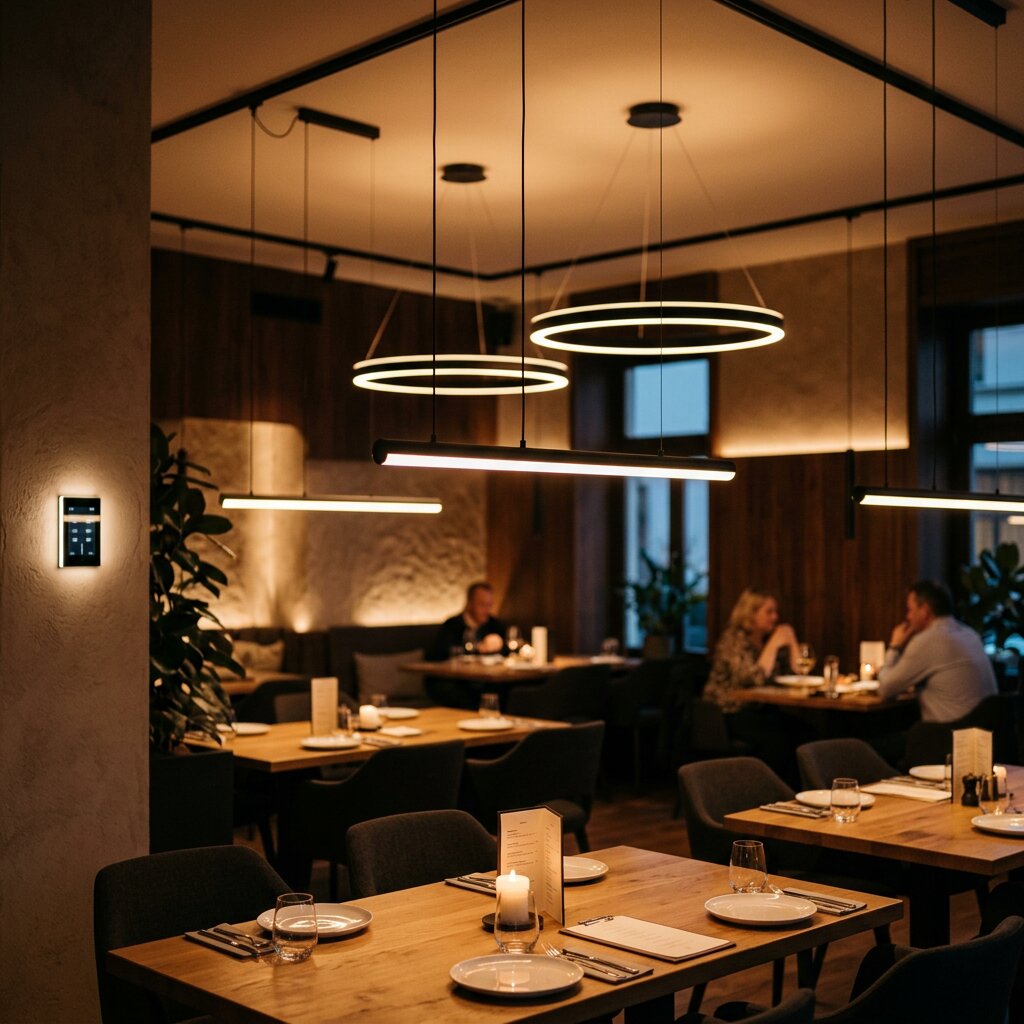

Рестораны, бары, лаунжи. Диммируемое освещение — основа сценариев: завтрак с ярким нейтральным светом, дневной деловой обед на 70% яркости, романтичный вечерний режим на 25% с тёплой температурой 2700 K. Без управления светом одно и то же помещение не может обслуживать разные форматы посадки. Здесь подходят как DALI, так и беспроводные системы, привязанные к интерьерному пульту.
Торговые залы и шоурумы. Диммирование используют для смены акцентов под коллекции и распродажи, а также для энергосбережения в часы низкой проходимости. Связка с трековыми фигурными светильниками и подвесными моделями даёт максимальную гибкость: общий фон работает на 60%, акценты — на 100%.
Учебные аудитории и переговорные. Сценарии «презентация», «работа с проектором», «лекция», «дискуссия» требуют разной освещённости. Без диммирования преподаватель или ведущий вынужден полностью гасить часть приборов, что создаёт зоны темноты и дискомфорт.
Где диммирование часто избыточно. Склады с постоянной операционной нагрузкой, технические помещения, парковки, лестничные клетки, подсобки. Здесь выгоднее устанавливать датчики движения и присутствия — они дают больший эффект по экономии при меньших затратах на оборудование.
Типичные ошибки в проектах с диммированием
Ошибки, которых стоит избегать
- Заказ обычных недиммируемых светильников «с расчётом потом добавить регулировку». Заказчик планирует сначала смонтировать освещение, а позже «прикрутить» диммер. На практике это означает полную замену драйверов во всех приборах — внешним регулятором обычный LED-светильник не управляется. Правильно: определять тип драйвера и протокол управления на этапе спецификации, до запуска производства светильников.
- Смешивание светильников с разными драйверами в одной группе диммирования. Приборы от разных производителей или с разными типами драйверов в одной DALI- или 0–10V-линии работают рассинхронно: одни уходят в минимум на 8% сигнала, другие — на 12%. Визуально это выглядит как «дрожащий» свет. Правильно: в пределах одной группы использовать драйверы одной серии и одной партии, а при смешанных группах — закладывать в проект таблицу совместимости.
- Игнорирование коэффициента пульсации на низких уровнях. Драйвер работает идеально на 100% и начинает заметно мерцать на 20–30%. Для офисных и учебных помещений это нарушение СанПиН и причина утомления персонала. Правильно: запрашивать у производителя график пульсации в диапазоне регулировки и выбирать драйверы с пульсацией ≤5% во всём рабочем диапазоне.
- Ошибки топологии управляющей линии DALI. Проектировщик закладывает звездообразную схему вместо допустимой шинной или древовидной, превышает лимит 64 устройства на линию или прокладывает управляющий кабель параллельно силовому без экрана. Результат — нестабильная работа группы, потери адресов, помехи. Правильно: соблюдать паспортную топологию протокола и согласовывать раскладку кабелей с электриком до монтажа.
- Использование диммирования как замены датчикам присутствия. На складе или в коридоре закладывают полноценную DALI-систему вместо простой связки «датчик движения + ступенчатое включение». Бюджет проекта вырастает в 2–3 раза без реального функционала. Правильно: для технических зон с однотипным сценарием применять датчики, а диммирование оставлять для помещений, где действительно нужна плавная регулировка освещения и сценарии.
Стоимость диммируемого драйвера выше обычного на 20–80% — в зависимости от протокола и производителя. Эта разница возвращается за счёт энергосбережения и продления срока службы LED, но только если система реально используется. Закладывать диммирование «на всякий случай» в проект без сценариев применения экономически нецелесообразно.
Сравнение протоколов управления освещением
| Протокол | Тип сигнала | Адресация | Макс. устройств | Сценарии и группы | Где применять |
|---|---|---|---|---|---|
| 0–10V | Аналоговый | Нет, групповая | До 50 в группе | Только базовые | Склады, цеха, технические зоны |
| DALI | Цифровой | Индивидуальная | 64 на линию | Полная поддержка | Офисы, ТЦ, музеи, школы |
| TRIAC | Фазовый | Нет | По мощности линии | Нет | Жилые интерьеры, малые объекты |
| Bluetooth Mesh | Беспроводной цифровой | Индивидуальная | До нескольких сотен | Полная поддержка | Реконструкция, отели, рестораны |
| Zigbee | Беспроводной цифровой | Индивидуальная | До 65 000 (теор.) | Полная поддержка | Умный дом, малые коммерческие объекты |
| Wi-Fi | Беспроводной IP | Индивидуальная | Зависит от сети | Через приложение/облако | Квартиры, апартаменты, удалённое управление |
Диммирование в нестандартных и заказных светильниках
Серийные модели из каталога обычно имеют фиксированный набор опций по управлению — стандартный недиммируемый драйвер, версия с DALI, версия с 0–10V. Этого хватает для типовых проектов. Но в дизайнерских интерьерах, при работе с архитекторами и проектировщиками часто возникают задачи, которые серией не закрываются: подвесная люстра нестандартного диаметра под определённую планировку лобби, кольцевой светильник конкретного размера под островную выкладку магазина, фигурный профиль под архитектурную нишу.
В таких случаях диммируемые драйверы интегрируются в светильник на этапе сборки. DC-Light как завод-производитель в Санкт-Петербурге выпускает нестандартные модели по чертежу, эскизу, ТЗ или фото — от 5 до 14 рабочих дней. Минимальный заказ — от 1 штуки. На этапе согласования спецификации указывается тип драйвера, протокол управления и совместимость с проектируемой системой. Это снимает риск получить готовый дизайнерский светильник, который не подключается к запланированной DALI-шине.
Для протяжённых интерьерных решений часто заказывают подвесные линейные светильники нестандартной длины с диммируемыми драйверами одной серии — это гарантирует синхронную работу всех приборов в группе. Серийные диммеры, протоколы и драйверы согласовываются с проектным отделом до начала производства, чтобы исключить несовместимость на объекте.
Частые вопросы о диммировании светодиодных светильников
Можно ли диммировать обычный светодиодный светильник через стационарный диммер?
Нет. Для регулировки яркости в LED-светильнике должен быть установлен диммируемый драйвер с поддержкой соответствующего протокола (DALI, 0–10V, TRIAC). Подключение обычного драйвера к диммеру приведёт либо к мерцанию, либо к выходу прибора из строя. Это нужно проверять на стадии спецификации, а не после монтажа.
Чем DALI лучше 0–10V для офисного проекта?
DALI поддерживает индивидуальную адресацию каждого светильника и программное объединение в группы. Это значит, что после монтажа вы можете перенастроить группы под изменившуюся планировку без перекладывания кабеля. 0–10V такого не позволяет — группа задаётся физически на этапе монтажа. Для офисов с возможной перепланировкой DALI окупается практически всегда.
Какой минимальный уровень яркости считается нормальным для коммерческих светильников?
Для офисов и учебных помещений достаточно регулировки до 10%, для ресторанов и интерьерных проектов — до 1%. Драйверы с минимумом 1% дороже, но дают возможность создавать камерные сценарии без перехода в полное отключение. Важнее не сам минимальный уровень, а отсутствие пульсации на низких значениях.
Возможна ли поддержка диммирования в нестандартных светильниках на заказ?
Да. При заказе нестандартного светильника на производстве DC-Light тип драйвера и протокол управления указываются на этапе согласования ТЗ. Можно установить драйверы DALI, 0–10V или TRIAC, согласовать диапазон регулировки и минимальный уровень. Срок производства нестандартных моделей — от 5 до 14 рабочих дней.
Будут ли диммируемые светильники разных серий работать синхронно в одной группе?
Не всегда. Даже при одинаковом протоколе драйверы разных производителей могут иметь разные кривые регулировки — на 50% сигнала один светильник даст реальные 50% светового потока, другой 40%. Для критичных интерьерных проектов рекомендуется использовать драйверы одной серии в пределах группы либо проводить тестовый монтаж до закупки всей партии.
Нужно ли диммирование на складе или в производственном цехе?
Как правило — нет. Для технических зон с постоянным сценарием эффективнее работает связка «датчики движения + ступенчатое включение зон». Полноценная система управления освещением с диммированием закладывается там, где есть смена сценариев в течение дня: офисы, ритейл, HoReCa, образовательные учреждения, выставочные пространства.
