Консольный светильник — это уличный прибор, который крепится на оголовок опоры освещения через Г-образный кронштейн. Такой консольный способ монтажа стал стандартом для освещения дорог, дворов, парковок и пешеходных зон: он даёт точную регулировку угла наклона, надёжное крепление к трубе или мачте и удобный доступ для обслуживания. В этом материале разбираем, в чём особенности консольных светильников, чем отличаются посадочные диаметры, как правильно выбрать прибор под высоту опоры и задачу объекта, и какие ошибки чаще всего допускают при проектировании и монтаже.
Что такое консольный светильник и чем он отличается от других уличных приборов
В уличной светотехнике есть три базовых формата установки: на стене, на верхушке опоры «шаром» (торшерный способ) и на горизонтальном выносе — консоли. Именно третий вариант и формирует понятие «консольный светильник»: прибор рассчитан на крепление к трубе кронштейна, отходящей от ствола опоры под определённым углом. Горизонтальный вынос позволяет сместить световое пятно от столба к оси дороги — без этого свет падал бы под самую опору, а проезжая часть оставалась в тени.
Что значит консольный светильник с точки зрения конструкции: это прибор с встроенным посадочным узлом — цанговым захватом или литым хомутом — который надевается на трубу консоли стандартного диаметра 48 или 60 мм и фиксируется болтами. Внутри корпуса — светодиодный модуль, драйвер, вторичная оптика (линзы или рефлектор) и клеммная колодка с гермовводом для подключения кабеля питания 220 В. Всё это собрано в литом алюминиевом корпусе с развитым радиатором — теплоотвод критичен для срока службы светодиодов при работе на улице круглый год.
Главное отличие консольных приборов от парковых шаров и прожекторов — асимметричная кривая силы света (КСС). Оптика разворачивает световой поток вдоль дороги, а не равномерно во все стороны: это снижает засветку фасадов, экономит мощность и позволяет расставить опоры реже. Для магистралей используют КСС типа «Ш» (широкая), для дворов и пешеходных зон — более узкие распределения.
Консольный способ монтажа: узел крепления, диаметры, регулировка

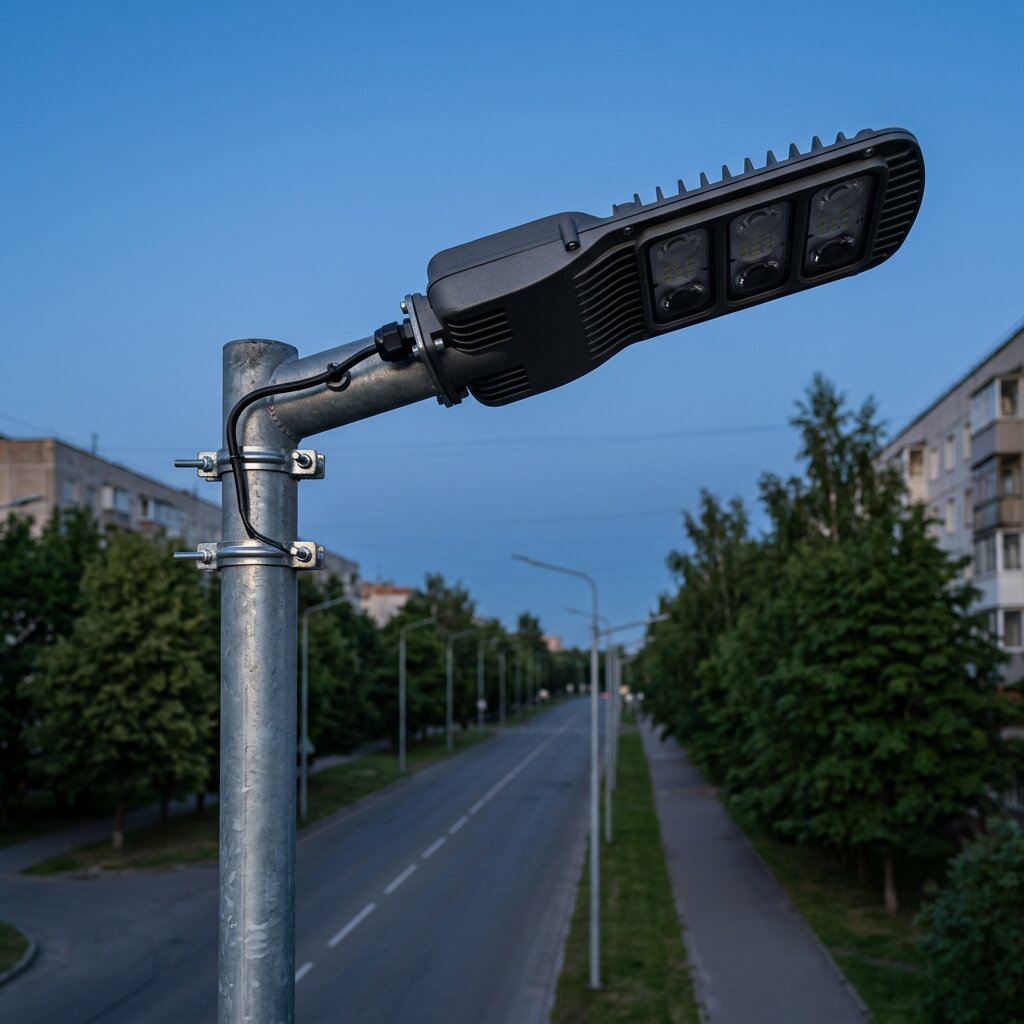

Консольный способ монтажа — это фиксация светильника на горизонтальной трубе кронштейна, закреплённого на опоре. С точки зрения монтажника, узел выглядит так: к стволу опоры крепится кронштейн (сварной, хомутовый или на фланце), к его горизонтальному выносу надевается светильник, затягиваются болты посадочного узла, через гермоввод заводится кабель и подключается к клеммнику внутри корпуса. Дальше — регулировка угла наклона и обжатие фиксирующих болтов окончательным моментом.
Ключевой параметр, который проектировщики и снабженцы проверяют первым, — посадочный диаметр. В России и СНГ применяются два стандарта:
- 48 мм — для кронштейнов среднего сечения, дворового и паркового освещения, невысоких опор 4–6 м;
- 60 мм — для магистральных консолей, опор 8–12 м, участков с повышенной ветровой нагрузкой.
Посадочный узел качественного консольного светильника рассчитан на оба диаметра — либо за счёт сменного вкладыша, либо за счёт универсального литого зажима с диапазоном 48–60 мм. Это удобно: один и тот же артикул устанавливается и на старую консоль 48, и на новую 60 без перезаказа. На что смотреть при приёмке — наличие минимум двух болтов фиксации (один болт допускает проворот под ветровой нагрузкой) и плоскость контакта хомута с трубой не менее 40–50 мм по длине.
Второй важный момент — регулировка угла наклона консольного светильника. На посадочном узле должна быть шкала или метки с шагом 5° (диапазон обычно ±15°). Угол задаётся по результатам светотехнического расчёта: при слишком большом наклоне вверх часть потока уходит в небо (световое загрязнение и потеря эффективности), при слишком большом вниз — пятно собирается под опорой и появляются тёмные провалы между столбами.
Для монтажа на существующие опоры освещения с нестандартным диаметром трубы лучше согласовывать узел крепления с производителем до отгрузки — переходные хомуты и втулки изготавливаются под конкретный проект.
Посадочный диаметр — всегда по трубе кронштейна, а не по стволу опоры. Ствол может быть 159 или 219 мм, но светильник ставится на горизонтальный вынос, который в 99 % случаев сделан из трубы 48 или 60 мм. Если в ТЗ указан только «диаметр опоры» — уточните у подрядчика диаметр именно консоли.
Особенности консольных светильников, на которые смотрят при выборе
Светильник для уличной установки работает в жёстких условиях: перепады от −40 до +40 °C, дождь, снег, пыль, грозовые перенапряжения в сети, вибрации от проезжающего транспорта. Поэтому выбор по одной только мощности и цене приводит к тому, что через 1–2 сезона прибор начинает терять световой поток, «плыть» по цвету или выходить из строя по драйверу. Ниже — параметры, которые определяют реальный ресурс консольного светильника на объекте.
Степень защиты корпуса и оптики
Минимум для уличного применения — IP65, норма для магистралей и объектов с длительным сроком эксплуатации — IP66. Отдельно стоит смотреть защиту отсека драйвера: нередко корпус имеет IP66, а отсек электроники — IP54, и именно туда попадает влага через плохо затянутый гермоввод. При антивандальной установке (парковки, дворы, детские площадки) добавляется требование по ударопрочности — IK08 или IK10 для стеклянной крышки.
Кривая силы света и оптика
Асимметричная КСС для дорожного освещения — основная характеристика консольного прибора. Линзовая оптика из поликарбоната даёт более точное распределение и меньше потерь, чем отражатели. Для двухполосной дороги с пешеходным тротуаром берут широкую КСС с вытянутым вдоль оси пятном, для дворовых проездов — среднюю, для парковых аллей — узкую. Готовый IES-файл должен быть у производителя — без него невозможно сделать корректный расчёт в DIALux или Relux.
Драйвер, грозозащита, диммирование
Качественный светильник комплектуется драйвером с входным диапазоном 176–264 В и встроенным SPD-устройством защиты от импульсных перенапряжений (класс II, 10 кА минимум). Для объектов рядом с ЛЭП рекомендуется внешний SPD 20 кА. Если проект предусматривает управление яркостью — уточняется протокол: 1–10 В, DALI или астротаймер внутри драйвера. Фотореле для автономного включения по уровню освещённости ставится либо в щит управления, либо в сам светильник (реже).
Цветовая температура и индекс Ra
Для дорожного освещения норма — 4000 K, нейтральный свет. Тёплые 3000 K применяются в парках и зонах отдыха, где важен комфорт и мягкость восприятия. Холодные 5000 K уместны только на промышленных территориях и крупных транспортных узлах. Индекс цветопередачи Ra ≥ 70 достаточен для магистралей, Ra ≥ 80 — для пешеходных зон, где покупатели, прохожие и автомобилисты должны адекватно различать цвета.
Чек-лист перед заказом консольных светильников на объект
- Проверьте посадочный диаметр консоли — 48 или 60 мм — по факту на опоре или в проекте кронштейнов
- Запросите у производителя IES-файл и тип КСС под задачу (магистраль, двор, парк, парковка)
- Уточните степень защиты корпуса и отдельно отсека драйвера — нужно IP65/IP66 на оба
- Убедитесь, что в комплекте или в корпусе есть устройство SPD от импульсных перенапряжений
- Определите цветовую температуру исходя из назначения территории, а не «как обычно» — 3000/4000/5000 K
- Проверьте наличие регулировки угла наклона со шкалой ±15° — без неё невозможно корректно настроить светораспределение
- Сверьте высоту установки со светотехническим расчётом: для 6 м — одни мощности, для 10 м — совсем другие
- Запросите паспорт, сертификат соответствия и гарантийные обязательства на светильник и драйвер отдельно
- Для нестандартных опор (диаметр консоли не 48/60) — согласуйте переходной хомут до отгрузки
Где применяются консольные светильники: сценарии и нормы освещённости
Консольные уличные светильники — универсальный формат для большинства задач наружного освещения. Высота опоры и мощность подбираются под нормативную освещённость территории, которая прописана в СП 52.13330. Ниже — типичные сценарии и ориентиры по высоте установки:
- Городские магистрали и федеральные трассы — опоры 10–12 м, мощность светильников 120–250 Вт, нормативная освещённость 20–30 лк, КСС широкая асимметричная;
- Внутриквартальные проезды и дворы жилых районов — опоры 6–8 м, мощность 50–100 Вт, освещённость 4–10 лк, КСС средняя;

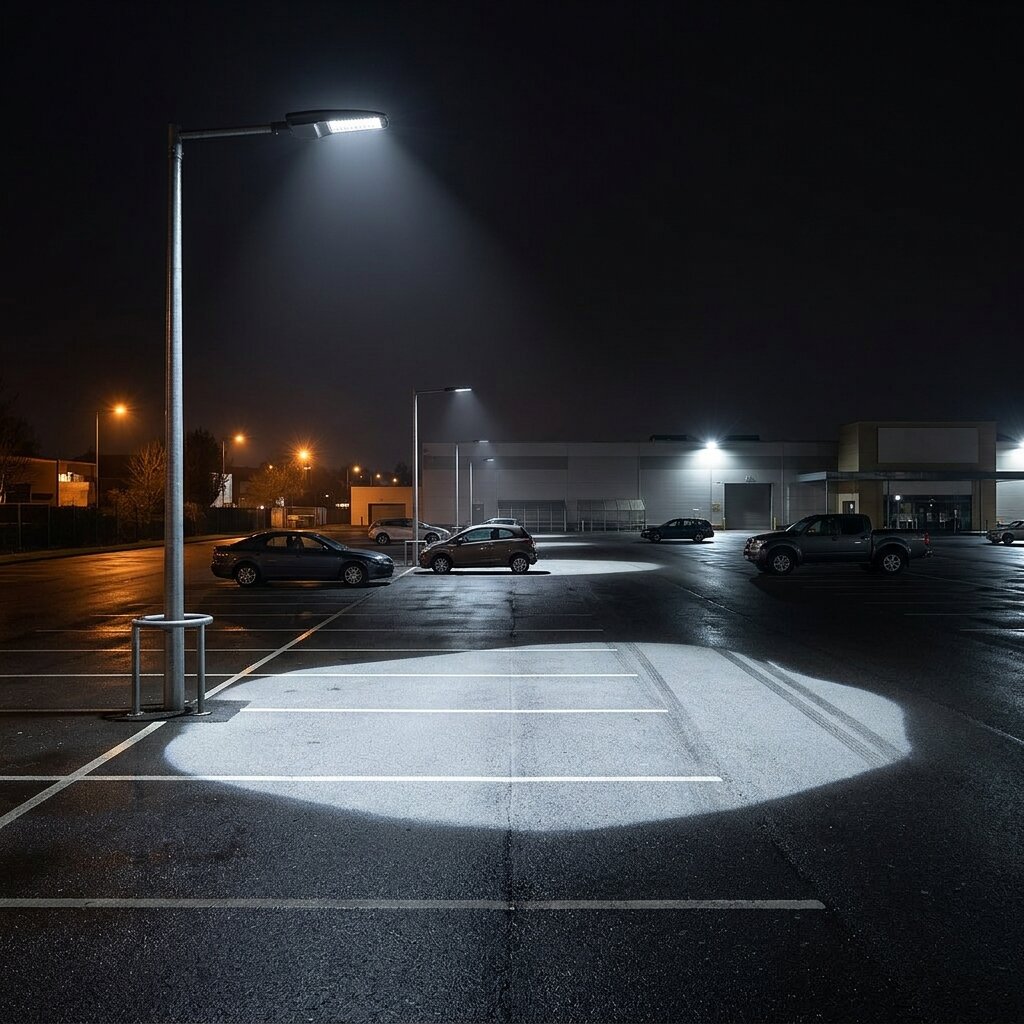

- Парковки ТРЦ, складов, офисных центров — опоры 8–10 м, мощность 80–150 Вт, освещённость 10–20 лк;
- Промышленные территории — опоры 8–12 м, мощность 100–200 Вт, повышенные требования к IP, часто 5000 K;
- Парки и пешеходные зоны — опоры 4–6 м, мощность 30–60 Вт, освещённость 4–6 лк, тёплый свет 3000 K.
Для парковых и ландшафтных сценариев существует отдельный класс — парковые светильники, чаще всего торшерного или сферического типа, но в случае протяжённых аллей и прогулочных маршрутов применяются и консольные модели меньшей мощности. В ландшафтной архитектуре также используются низкие ландшафтные светильники — они решают другую задачу (акцентная подсветка рельефа, растений, фасадов) и дополняют основную консольную схему.
Отдельно стоит упомянуть промышленные площадки: там, где требуется высокая освещённость на большой площади, консольные приборы часто комбинируют с промышленными светильниками на мачтах и подвесах — это рациональнее, чем дробить территорию на мелкие опоры.
Сравнение консольных светильников с другими форматами уличного освещения
| Формат | Высота установки | Типичные задачи | КСС | Плюсы | Ограничения |
|---|---|---|---|---|---|
| Консольный | 4–12 м | Дороги, дворы, парковки, промзоны | Асимметричная | Точное светораспределение, регулировка угла, удобный монтаж | Требует кронштейна нужного диаметра |
| Парковый торшерный | 3–5 м | Парки, скверы, зоны отдыха | Симметричная, широкая | Эстетика, комфортная заливка | Выше засветка неба, ниже эффективность |
| Прожектор | 6–20 м | Фасады, площадки, стройки | Узкая/средняя | Высокая мощность, узкий луч | Без оптики под дорогу, слепящий эффект |
| Настенный уличный | 2,5–4 м | Входные группы, фасады, периметр | Симметричная | Не нужны опоры, дешевле монтаж | Малая зона покрытия |
| Ландшафтный грунтовый | 0–1 м | Подсветка растений, дорожек | Узкая направленная | Декоративность, акценты | Не решает задачу функционального освещения |
Типичные ошибки при выборе и монтаже консольных светильников
Ошибки, которых стоит избегать
- Заказ без проверки посадочного диаметра консоли. Снабженец заказывает светильники «под опору 10 м», а по факту кронштейн на объекте — труба 50 мм (нестандарт между 48 и 60). Прибор либо болтается и проворачивается под ветром, либо не надевается вовсе. Простой монтажной бригады, возврат партии, срыв сроков. Правильно: замерять диаметр консоли штангенциркулем на объекте или запрашивать у генподрядчика спецификацию кронштейнов до оформления заказа.
- Игнорирование ветровой нагрузки и длины вылета. На кронштейн с вылетом 1,5–2 м устанавливают тяжёлый светильник 15 кг без проверки момента на изгиб. В результате труба консоли со временем «гуляет», угол наклона сбивается, появляется вибрация, которая разрушает паяные соединения в драйвере. Правильно: сверять вес прибора с паспортом кронштейна и для консолей длиннее 1 м выбирать светильники до 8–10 кг, либо заказывать усиленные кронштейны.
- Монтаж без регулировки угла наклона по расчёту. Монтажник выставляет угол «на глаз» — обычно 0° или 5° вверх. В итоге пятно либо собирается у основания опоры, либо засвечивает фасады и уходит в небо. Нормативная освещённость на дороге не набирается, заказчик получает претензии от жителей. Правильно: перед монтажом получить от проектировщика расчёт в DIALux с указанием угла наклона для каждой опоры и выставлять его по шкале на посадочном узле.
- Подключение без гермоввода и без запаса кабеля. Кабель заводится в корпус через заводской штатный ввод, но либо без уплотнения, либо с натяжением в ноль. Через пару месяцев эксплуатации влага по кабелю заходит в клеммник, возникает КЗ, драйвер выгорает. Правильно: использовать гермоввод с уплотнительной резинкой под диаметр кабеля, оставлять петлю-капельницу 10–15 см, зажимать гайку до характерного щелчка уплотнения.
- Экономия на грозозащите в регионах с активными грозами. Светильники ставят без SPD или с минимальной встроенной защитой 4 кА. После первой сильной грозы с ударом в ЛЭП выгорают драйверы на половине линии — замена обходится дороже, чем изначально заложить внешний SPD 20 кА на каждую опору или на группу. Правильно: в проектах с длинными воздушными линиями закладывать класс защиты II+III, не экономить 200–300 рублей на модуль SPD.
Ошибка на этапе проектирования дороже ошибки на этапе монтажа. Неправильный выбор КСС или мощности означает демонтаж всех установленных приборов и повторный заказ — это недели простоя и двойные затраты. Запрос светотехнического расчёта у производителя до закупки избавляет от 90 % таких ситуаций и обычно выполняется бесплатно.
Когда выгоднее заказывать консольные светильники у производителя
В серийных каталогах уличного света обычно представлены «типовые» консольные модели с фиксированным набором мощностей, КСС и посадочных диаметров. Этого достаточно для стандартных задач — освещение дворов, массового дорожного строительства, типовой инфраструктуры. Но на реальных объектах регулярно возникают ситуации, которые серийными моделями не закрываются.

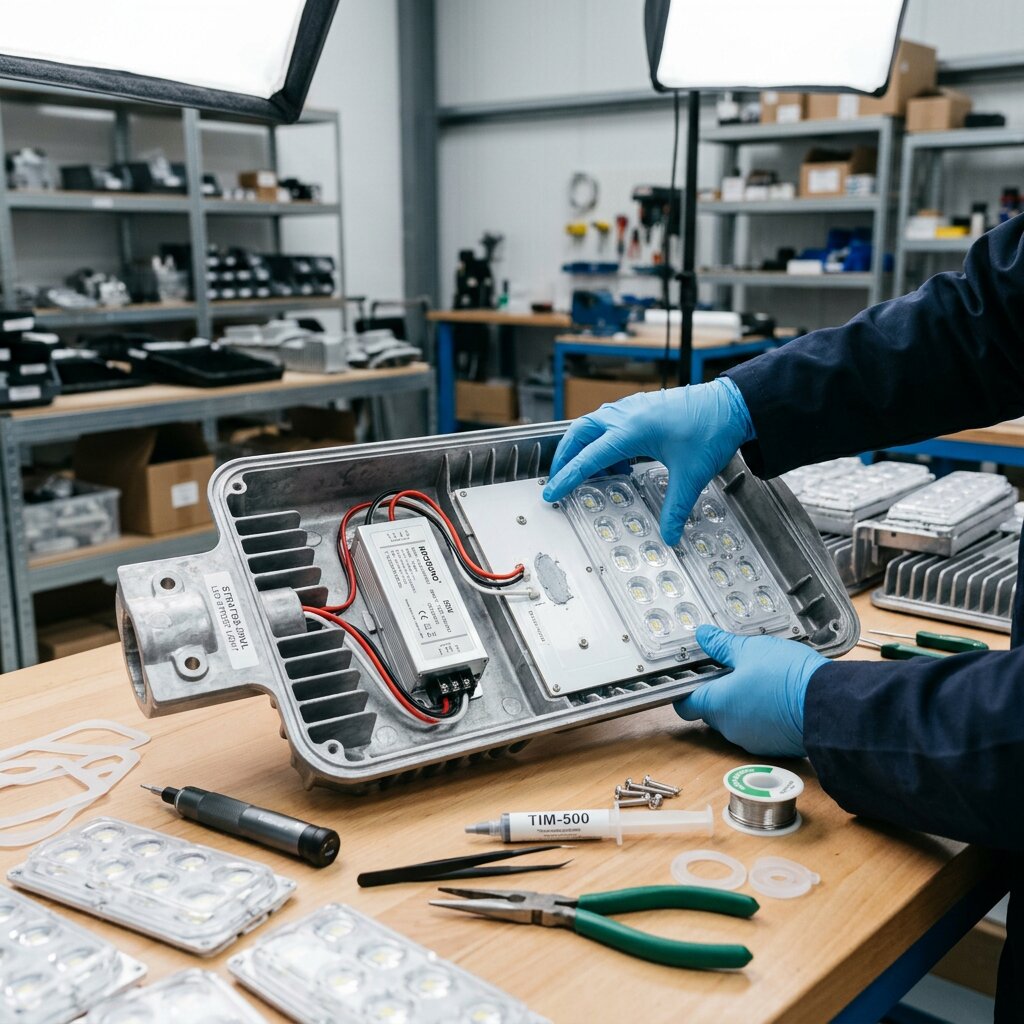

DC-Light — завод светодиодных светильников в Санкт-Петербурге — изготавливает уличные приборы как по каталогу (от 3 рабочих дней), так и под конкретный проект по ТЗ, чертежу или эскизу (от 5 до 14 рабочих дней). Минимальный заказ — от 1 штуки, что критично при замене единичного прибора на действующем объекте, где остальные опоры менять не планируется.
Для консольных светильников под заказ чаще всего согласуются: нестандартный посадочный диаметр под переходной хомут, конкретная КСС под геометрию проезда или двора, корпус в цвете по RAL под ансамбль опор объекта, заданная мощность и световой поток под нормативную освещённость с расчётом в DIALux, интеграция с системой управления (фотореле, астротаймер, DALI, 1–10 В). Вся продукция сертифицирована и поставляется с паспортом и гарантийными обязательствами, доставка — по России и СНГ.
Частые вопросы о консольных светильниках
Какой посадочный диаметр выбрать — 48 или 60 мм?
Зависит от кронштейна на опоре. Для дворовых опор 4–6 м и старых советских консолей чаще встречается 48 мм, для магистральных новых кронштейнов и опор 8–12 м — 60 мм. Оптимальный вариант — светильник с универсальным хомутом 48–60 мм: один артикул подходит под оба стандарта без переделки.
Какой угол наклона консольного светильника правильный?
Точный угол определяется светотехническим расчётом под конкретную геометрию: высоту опоры, шаг установки, ширину проезжей части, тип КСС. На практике для дорожного освещения это 0°…+10° от горизонтали. Без расчёта в DIALux выставлять угол «на глаз» нельзя — можно потерять до 30 % нормативной освещённости.
Что такое асимметричная КСС и зачем она нужна?
Асимметричная кривая силы света формирует вытянутое световое пятно вдоль оси дороги, а не круглое, как у парковых шаров. Это позволяет ставить опоры реже, экономить мощность и минимизировать засветку фасадов и соседних участков. Для дорог используют широкие КСС (Ш), для внутриквартальных проездов — средние, для узких аллей — К (концентрированные).
Нужна ли защита от импульсных перенапряжений?
Для любых уличных светильников — да. Минимум встроенный SPD класса II на 10 кА, для объектов рядом с ЛЭП и длинными воздушными линиями — внешний SPD 20 кА. Это недорогая опция, которая предотвращает выгорание драйверов при грозах и скачках в сети, окупается после первой же грозовой ночи.
Можно ли заменить ДРЛ/ДНаТ на LED-консольный без замены опор?
Да, в большинстве случаев. Светодиодный прибор легче и компактнее газоразрядного, посадочные диаметры 48/60 мм совпадают со стандартными консолями под ДРЛ и ДНаТ. Менять нужно только сам светильник и, при необходимости, провести ревизию проводки и клеммников в опоре. Светодиод мощностью 60–80 Вт заменяет ДРЛ 250 Вт без потери освещённости.
Какой IP нужен для консольного светильника?
Минимум IP65 для всего корпуса, оптимум — IP66. Отдельно проверяйте защиту отсека драйвера: в бюджетных моделях основной отсек бывает IP66, а отсек электроники — IP54, и именно туда проникает влага. Для антивандальной установки добавляйте требование IK08–IK10 по ударопрочности.
Можно ли заказать консольный светильник в цвете по RAL?
Да, при заказе напрямую у производителя. DC-Light окрашивает корпуса уличных консольных светильников в любой цвет по RAL или NCS — это востребовано на объектах с единым архитектурным решением, в исторических центрах городов, в корпоративных кампусах. Минимальный заказ — от 1 штуки, срок изготовления — 5–14 рабочих дней.
