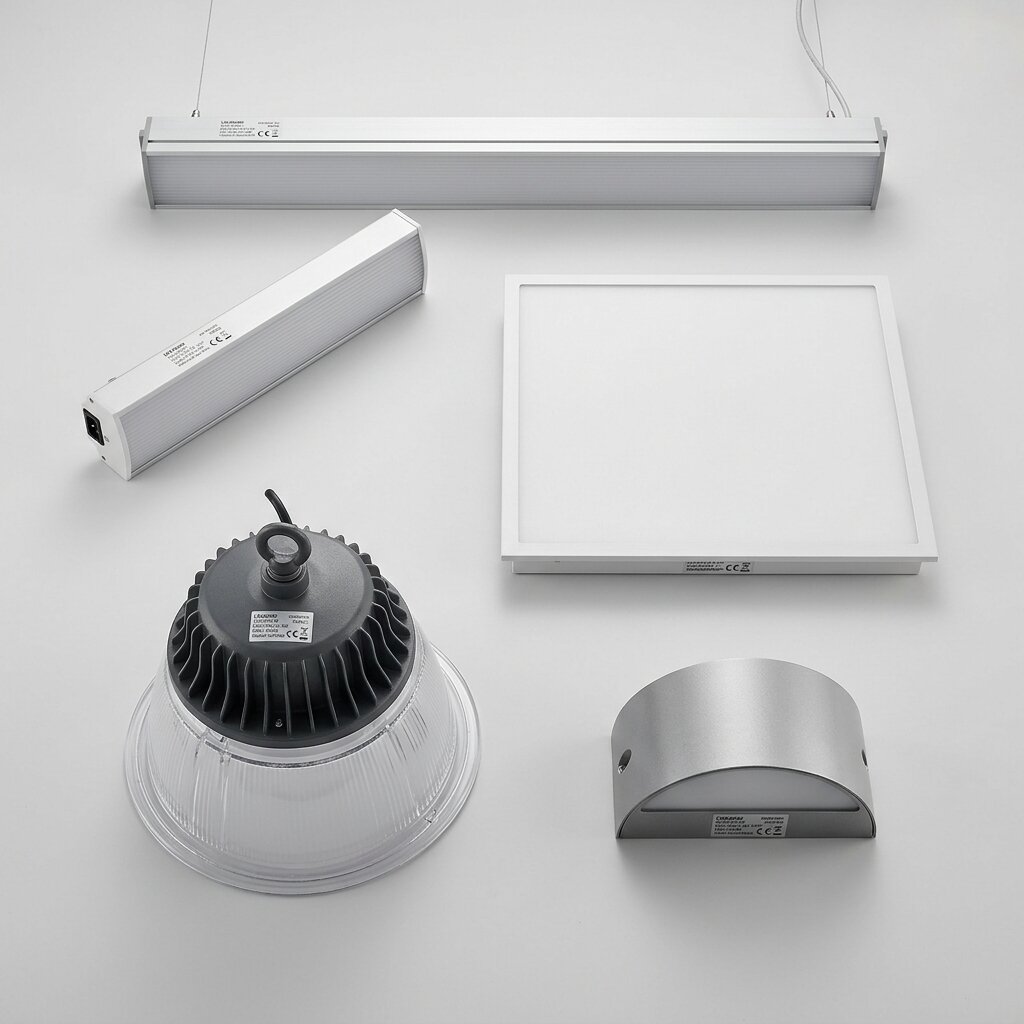

Маркировка светильников — это буквенно-цифровой код на корпусе или в паспорте изделия, по которому можно определить тип источника света, способ монтажа, назначение, мощность, климатическое исполнение и степень защиты прибора. Умение читать эту маркировку позволяет быстро подобрать нужную модель без изучения полного каталога. В статье разберём каждый элемент обозначения, покажем примеры расшифровки и объясним, на что обращать внимание при заказе светильников у производителя.
Из чего состоит обозначение светильника
Обозначение светильника — это стандартизированная последовательность символов, принятая российским законодательством для осветительных приборов внутреннего и наружного применения. Каждая позиция в коде отвечает за конкретный параметр. Порядок следующий:
- Первая буква — вид источника света (светодиодный, люминесцентный, натриевый и др.).
- Вторая буква — способ монтажа (подвесной, потолочный, встраиваемый, настенный, консольный).
- Третья буква — функциональное назначение (промышленное, общественное, жилое, уличное освещение).
- Цифры после букв — номер серии, количество ламп, мощность и трёхзначный номер модификации.
- Буквы после модификации — климатическое исполнение.
- Последняя цифра — категория размещения.
Такая структура позволяет по одному коду — например, ДСП01-1×150-024 УХЛ4 — получить полное представление о светильнике: светодиодный, подвесной, промышленного назначения, серия 01, одна лампа мощностью 150 Вт, модификация 024, для умеренно-холодного климата, в закрытом отапливаемом помещении.

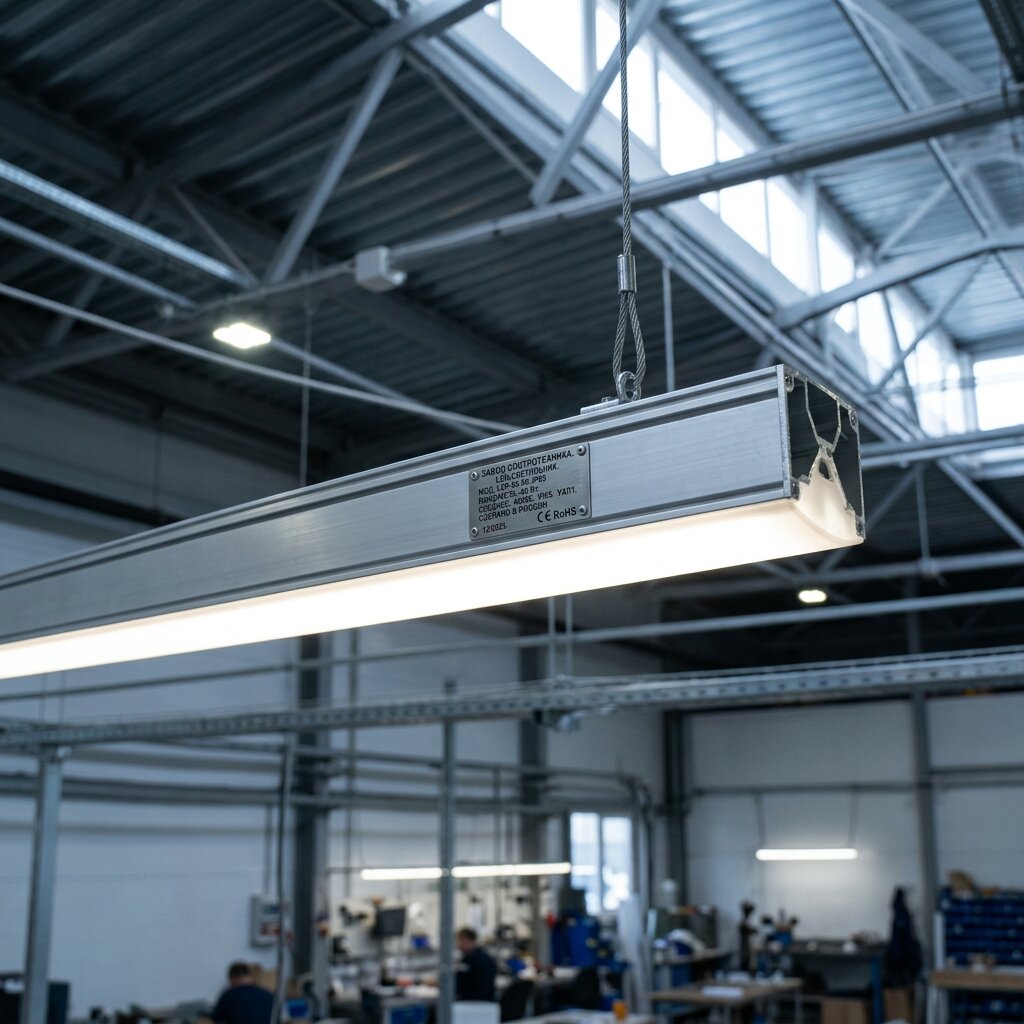

Обязательная маркировка светильников. Согласно действующим стандартам, любой осветительный прибор, поступающий в продажу на территории России, должен иметь маркировку на корпусе или упаковке. В маркировку входят: наименование изготовителя, тип светильника, номинальное напряжение, степень защиты IP, класс защиты от поражения электрическим током и знак соответствия.
Расшифровка каждой позиции в маркировке
Вид источника света — первая буква
Первый символ сообщает, какой тип лампы или модуля установлен в приборе. Для проектировщиков и снабженцев это ключевая информация: от источника света зависят энергопотребление, ресурс, цветопередача и условия эксплуатации.
| Буква | Источник света | Особенности |
|---|---|---|
| Д | Светодиодный (LED) | Ресурс 50 000–100 000 ч, высокая светоотдача 130–170 лм/Вт, мгновенный пуск |
| Л | Линейная люминесцентная | Применяется в производственных зданиях, требует ЭПРА или ПРА |
| Н | Лампа накаливания | Высокий CRI, но низкий КПД и малый ресурс |
| И | Кварцевая галогенная | Компактнее лампы накаливания, экономичнее, но сильный нагрев |
| Р | Ртутная газоразрядная (ДРЛ) | Уличное освещение, постепенно выводится из оборота |
| Г | Металлогалогенная (ДРИ / ДРИШ) | Мощный поток, долгий выход на режим, ограниченный ресурс |
| Ж | Натриевая высокого давления (ДНаТ) | Магистральное освещение, характерный жёлтый свет |
| Б | Бактерицидная | Медицинские и специальные помещения |
| К | Ксеноновая трубчатая | Освещение вокзалов, аэропортов, портовых территорий |
Буква «Д» в начале маркировки — признак светодиодного светильника. Именно LED-приборы сейчас занимают основную долю новых проектов благодаря экономичности, длительному ресурсу и гибкости в настройке оптики.
Способ монтажа — вторая буква
Вторая буква определяет, как прибор крепится к строительным конструкциям. Это критически важно при проектировании: тип монтажа влияет на высоту подвеса, условия обслуживания, тепловой режим и эстетику.
| Буква | Тип монтажа | Где применяется |
|---|---|---|
| С | Подвесной | Склады, ангары, цеха — светильник опускается на тросе или цепи к рабочей зоне |
| П | Потолочный (накладной) | Офисы, коридоры, торговые залы — крепится непосредственно к потолку |
| В | Встраиваемый | Подвесные потолки, ниши — прибор утапливается в конструкцию |
| Д | Пристраиваемый | Витрины, экспозиционные зоны — крепится к мебели или конструкции |
| Б | Настенный | Декоративное и акцентное освещение, коридоры |
| Н | Настольный | Рабочие места, лабораторные столы |
| К | Консольный | Уличные опоры, столбы, мачты — для наружного освещения |
Так, обозначение светильника, начинающееся с «ДС», сразу говорит о том, что перед нами светодиодный подвесной прибор — например, для промышленного подвесного освещения высоких помещений.
Функциональное назначение — третья буква
Третья буква указывает, для какого типа объекта разработан светильник. Эта позиция определяет конструктив, оптику и степень защиты корпуса.
- П — промышленные здания: цеха, склады, производства. Корпуса с повышенной степенью защиты, мощная оптика.
- О — общественные здания: офисы, школы, медицинские учреждения. Как правило, рассеянный свет, низкая пульсация, CRI ≥ 80.
- Б — бытовое (жилое) применение: квартиры, частные дома.
- У — уличное (наружное) освещение: дороги, парки, фасады. Высокая степень защиты IP65 и выше.
- Р — рудничное: шахты и подземные выработки. Взрывозащищённое исполнение.
- Т — теле- и киностудии: повышенные требования к CRI и отсутствию мерцания.
Для проектировщиков и снабженцев третья буква — быстрый фильтр: если объект — офисный центр, ищем приборы с «О» в обозначении; если промышленный корпус — с «П».
Серия, количество ламп, мощность, модификация
После трёх букв идут цифровые позиции. Первые две цифры — номер серии. Далее через дефис указывается количество ламп (или LED-модулей) и мощность в ваттах. Завершает числовую часть трёхзначный номер модификации. Светильники одной серии, но разных модификаций могут отличаться степенью защиты IP, типом рассеивателя, длиной корпуса или способом подключения.
Пример. Код ДПО02-2×36-004 означает: светодиодный (Д), потолочный (П), для общественных зданий (О), серия 02, два модуля по 36 Вт, модификация 004. По номеру модификации можно уточнить у производителя конкретные особенности: тип рассеивателя, размеры, комплектацию.
Климатическое исполнение и категория размещения
Последние символы в маркировке определяют, в каких условиях можно эксплуатировать светильник. Это принципиально для объектов с нестандартным температурным режимом: неотапливаемых складов, открытых территорий, холодильных камер.
Климатическое исполнение светильников
| Обозначение | Климатический район | Диапазон температур |
|---|---|---|
| У | Умеренный климат | от −40 до +40 °C |
| ХЛ | Холодный климат | от −60 до +40 °C |
| УХЛ | Умеренно-холодный | от −60 до +40 °C |
| В | Тропический влажный | от +1 до +40 °C, повышенная влажность |
| ТС | Тропический сухой | от −10 до +45 °C |
| О | Общеклиматический | от −60 до +45 °C |
Климатическое исполнение светильников — параметр, который нередко упускают из виду при заказе. Если прибор с маркировкой «У4» установить на открытой территории в Сибири, его корпус и электронные компоненты могут не выдержать морозов. Для таких условий подходят модели с обозначением «УХЛ» или «О».
Категория размещения — последняя цифра
Цифра после климатического обозначения уточняет, где именно будет работать прибор:
- 1 — открытый воздух без защиты от осадков и прямого солнца.
- 2 — под навесом или в помещении с возможными резкими перепадами температуры и влажности.
- 3 — закрытое помещение без отопления, но с естественной вентиляцией.
- 4 — закрытое отапливаемое помещение.
- 5 — помещение с повышенной влажностью (бани, бассейны, автомойки).
Таким образом, полный код УХЛ4 означает: эксплуатация в условиях умеренно-холодного климата внутри отапливаемого помещения. А код У1 — для наружной установки в зоне умеренного климата.
Чек-лист: как прочитать маркировку светильника за 30 секунд
- Определите первую букву — тип источника света (Д = LED, Л = люминесцентный, Н = накаливания)
- Определите вторую букву — способ монтажа (С = подвесной, П = потолочный, В = встраиваемый, К = консольный)
- Определите третью букву — назначение (П = промышленный, О = общественный, У = уличный)
- Прочитайте цифры: серия → количество ламп × мощность → модификация
- Расшифруйте буквы после цифр — климатическое исполнение (УХЛ, У, О, В)
- Последняя цифра — категория размещения (1 = улица, 4 = отапливаемое помещение)
- Сверьте климатическое исполнение с реальными условиями объекта
Расшифровка популярных аббревиатур: ДПО, ДСП, ДВО, ЛПО и другие
Зная структуру маркировки, можно расшифровать любое обозначение светильника. Разберём наиболее распространённые аббревиатуры, которые встречаются в спецификациях и проектах.
ДПО — светодиодный потолочный для общественных зданий. Это одна из самых массовых категорий: офисные светильники для потолков типа «Армстронг», накладные панели для коридоров и вестибюлей. Расшифровка аббревиатуры ДПО: Д — светодиод, П — потолочный, О — общественное назначение.
ДВО — светодиодный встраиваемый для общественных зданий. Встраивается в подвесные потолки. Типичные размеры — 600×600 мм (под ячейку «Армстронг») или 600×300 мм. Расшифровка ДВО: Д — светодиод, В — встраиваемый, О — общественное здание. Часто используются в офисах, медицинских и образовательных учреждениях, где требуются равномерная засветка и низкий UGR.
ДСП — светодиодный подвесной промышленный. Подвесные светильники для цехов, складов, ангаров. Крепятся к фермам, балкам или на тросовых подвесах. Мощность — от 36 до 300 Вт. Расшифровка ДСП: Д — светодиод, С — подвесной, П — промышленное назначение. В каталоге DC-Light представлены промышленные светильники этого типа различных серий.
ЛПО — люминесцентный потолочный для общественных зданий. Устаревший тип, который массово заменяется на ДПО. Светильники ЛПО ещё встречаются в старых зданиях: школах, поликлиниках, административных корпусах. Расшифровка ЛПО: Л — линейная люминесцентная лампа, П — потолочный, О — общественное назначение.
ЛСП — люминесцентный подвесной промышленный. Аналогично ЛПО — постепенно уходит из проектов. Расшифровка светильника ЛСП: Л — люминесцентная лампа, С — подвесной, П — промышленный объект. При модернизации производства эти приборы обычно меняют на светодиодные ДСП.
НПП — с лампой накаливания, потолочный, промышленный. Расшифровка НПП: Н — лампа накаливания, П — потолочный, П — промышленный. Встречается в подсобных, технических помещениях и на объектах ЖКХ. Сегодня активно вытесняется LED-аналогами.
НПБ — с лампой накаливания, потолочный, бытовой. Простейший потолочный светильник для жилых помещений. Расшифровка светильника НПБ: Н — накаливания, П — потолочный, Б — бытовой.
ЖКУ — натриевый консольный уличный. Мощный прибор для магистрального освещения. Расшифровка: Ж — натриевая лампа, К — консольный, У — уличное применение. При реконструкции уличного освещения ЖКУ заменяют на консольные светодиодные модели, которые дают более качественный белый свет при меньшем энергопотреблении.
ДБО — светодиодный настенный для общественных зданий. Расшифровка ДБО: Д — светодиод, Б — настенный, О — общественное назначение. Применяется в коридорах, на лестничных клетках, в холлах.
ДБП — светодиодный настенный промышленный. Расшифровка ДБП: Д — светодиод, Б — настенный, П — промышленное здание. Используется для подсветки проходов, рабочих зон вдоль стен, у въездных ворот.
Маркировка светодиодных ламп для дома: на что смотреть на упаковке
Помимо маркировки светильников, важно понимать обозначения на самих светодиодных лампах — особенно если вы подбираете замену для бытовых приборов. Маркировка светодиодных ламп для дома содержит параметры, без которых невозможно сделать правильный выбор.
Мощность (Вт). Потребляемая электрическая мощность. У LED-ламп она в 7–10 раз меньше, чем у ламп накаливания при аналогичном световом потоке. Лампа 10 Вт LED ≈ 75 Вт накаливания.
Световой поток (лм). Фактическая яркость лампы. Именно этот параметр, а не мощность, определяет, насколько хорошо будет освещено помещение. Для ориентира: 800 лм достаточно для комнаты 10–12 м².
Цветовая температура (K). От неё зависит оттенок света. 2700–3000 K — тёплый, уютный, как у лампы накаливания. 4000 K — нейтральный белый, подходит для рабочих зон. 5000–6500 K — холодный дневной, хорош для мастерских и лабораторий, но в жилых комнатах может создавать дискомфорт.
Индекс цветопередачи (CRI / Ra). Показывает, насколько естественно выглядят цвета предметов под этим источником света. Для жилых помещений рекомендуется CRI ≥ 80, для рабочих зон с визуальным контролем — CRI ≥ 90.
Тип цоколя. E27 — стандартный, E14 — «миньон», GU10 — для точечных спотов, GX53 — для встраиваемых светильников в мебели и подвесных потолках. Обозначение лампочки обязательно включает тип цоколя — он должен совпадать с патроном светильника.
Коэффициент пульсации. Для дома — не более 10 %, для рабочих мест — не более 5 %. Пульсация выше 20 % может вызывать утомление глаз и головные боли.
Лампа обозначение «эквивалент 100 Вт» — не стандартизировано. Производители часто указывают «эквивалент» лампы накаливания, но единого стандарта на этот параметр нет. Ориентируйтесь на световой поток в люменах — это объективный показатель. Светодиодная лампа с потоком 1 200 лм действительно заменяет лампу накаливания 100 Вт, а 800 лм ≈ 75 Вт.
Типичные ошибки при чтении маркировки и выборе светильников
Ошибки, которых стоит избегать
- Путать мощность со световым потоком. Заказчик видит «150 Вт» в маркировке и считает, что прибор яркий. Но мощность — это потребление энергии, а не яркость. Светильник 150 Вт с низкой светоотдачей (80 лм/Вт) даст 12 000 лм, а качественный прибор той же мощности с 160 лм/Вт — 24 000 лм. Правильно: сравнивайте приборы по световому потоку (лм) и светоотдаче (лм/Вт), а не только по мощности.
- Игнорировать климатическое исполнение. Светильник с маркировкой «У4» (умеренный климат, отапливаемое помещение) устанавливают на открытой площадке или в неотапливаемом ангаре. Через сезон — деградация LED-модулей, отказ драйвера, коррозия корпуса. Правильно: перед заказом сверяйте климатическое исполнение с реальными условиями — температурным диапазоном, влажностью, наличием конденсата.
- Выбирать степень защиты IP без привязки к объекту. IP20 — для сухих отапливаемых помещений. Если поставить такой светильник на пищевое производство с регулярной влажной уборкой, через полгода внутрь корпуса попадёт влага. Правильно: для производственных зон — IP54 и выше, для влажных помещений и улицы — IP65, для зон с мойкой под давлением — IP66/IP67.
- Не учитывать категорию размещения при модернизации. При замене старых люминесцентных светильников на LED часто берут приборы с той же буквенной маркировкой, не проверяя последнюю цифру — категорию размещения. Прибор с категорией «4» не подходит для навеса или неотапливаемого склада (нужна «2» или «3»). Правильно: при модернизации заново анализируйте условия помещения — они могли измениться с момента первоначального проекта.
- Ориентироваться только на аббревиатуру, не проверяя модификацию. Два светильника ДСП01-1×150 могут иметь разные модификации: одна — с узкой оптикой 60° и IP65, другая — с широкой оптикой 120° и IP54. Правильно: всегда запрашивайте у производителя полный паспорт светильника с конкретным номером модификации, чтобы убедиться в соответствии параметров задаче.
Сравнение типов светодиодных светильников по маркировке и назначению
| Тип (аббревиатура) | Расшифровка | Типичная мощность | Объект | Монтаж |
|---|---|---|---|---|
| ДПО | Светодиодный потолочный общественный | 18–72 Вт | Офисы, школы, поликлиники | Накладной на потолок |
| ДВО | Светодиодный встраиваемый общественный | 24–48 Вт | Офисы, торговые залы, холлы | В подвесной потолок |
| ДСП | Светодиодный подвесной промышленный | 36–300 Вт | Цеха, склады, ангары | На тросах к фермам |
| ДКУ | Светодиодный консольный уличный | 50–200 Вт | Дороги, парковки, территории | На опору / кронштейн |
| ДБО | Светодиодный настенный общественный | 8–36 Вт | Коридоры, лестницы, холлы | На стену |
| ДПП | Светодиодный потолочный промышленный | 36–150 Вт | Производства с невысокими потолками | Накладной на потолок |
Когда стандартной маркировки недостаточно. Если проект предполагает нестандартную длину корпуса, особый угол оптики, специфическую цветовую температуру или интеграцию с DALI-системой — серийная модель с типовой маркировкой может не подойти. В таких случаях DC-Light изготавливает светильники по техническому заданию: от 5 до 14 рабочих дней, минимальный заказ — от 1 штуки. Типовые модели из каталога — от 3 рабочих дней.
Степень защиты IP: что означают цифры
Степень защиты IP — обязательный параметр в маркировке любого светильника. Код состоит из двух цифр: первая — защита от пыли и твёрдых частиц (от 0 до 6), вторая — защита от влаги (от 0 до 9). Чем выше каждая цифра, тем надёжнее прибор изолирован от внешней среды.
IP20 — минимальная защита: пальцы не проникнут внутрь корпуса, но пыль и вода — без препятствий. Подходит только для сухих отапливаемых помещений. IP44 — защита от брызг с любого направления и предметов диаметром от 1 мм. IP54 — пылезащищённый корпус, устойчивый к брызгам. IP65 — полная пылезащита и защита от струй воды. IP67 — допускает кратковременное погружение.
Для уличных светильников минимум — IP65. Для офисных — достаточно IP20–IP40. Для пищевых производств, автомоек, бассейнов — IP65–IP67 в зависимости от условий.
Частые вопросы о маркировке светильников
Как расшифровать маркировку светильника ДПО02-2×36-004 УХЛ4?
Д — светодиодный источник света. П — потолочный монтаж. О — для общественных зданий. 02 — номер серии. 2×36 — два модуля по 36 Вт. 004 — номер модификации. УХЛ — умеренно-холодное климатическое исполнение. 4 — для закрытых отапливаемых помещений. Это типичный офисный потолочный светильник мощностью 72 Вт.
Чем ДПО отличается от ДВО?
Оба — светодиодные светильники для общественных зданий. Разница в способе монтажа: ДПО — потолочный (накладной), крепится на поверхность потолка. ДВО — встраиваемый, устанавливается в подвесной потолок заподлицо. Выбор зависит от типа потолочной конструкции: если есть «Армстронг» или аналогичная система — подойдёт ДВО, если потолок бетонный — ДПО.
Что означает буква «Д» в начале маркировки светильника?
Буква «Д» указывает на светодиодный источник света. Это наиболее современный тип, который постепенно вытесняет люминесцентные (Л), натриевые (Ж) и ртутные (Р) приборы. Светодиодные светильники отличаются высокой светоотдачей, длительным ресурсом и низким энергопотреблением.
Можно ли заменить ЛПО на ДПО без переделки проводки?
В большинстве случаев — да. Светодиодные светильники потребляют меньше энергии, поэтому существующая линия обычно выдерживает нагрузку. Однако нужно проверить тип подключения: старые ЛПО работали с ПРА/ЭПРА, а LED-светильники подключаются напрямую к сети через собственный драйвер. Перед модернизацией рекомендуется проверить состояние кабеля и автоматики.
Как узнать степень защиты IP, если её нет в буквенной маркировке?
Степень IP указывается отдельно — в паспорте изделия, на шильдике корпуса или в каталоге производителя. В буквенно-цифровую маркировку типа ДСП01-1×150-024 она не входит, но зависит от номера модификации (последние три цифры). Разные модификации одной серии могут иметь разный IP — уточняйте у производителя.
DC-Light изготавливает светильники с нестандартной маркировкой?
Да. DC-Light — завод-производитель в Санкт-Петербурге, мы выпускаем как серийные модели из каталога, так и нестандартные светильники по ТЗ, чертежу или эскизу. Для нестандартных изделий формируется собственная спецификация с полным описанием параметров. Сроки — от 5 до 14 рабочих дней, минимальный заказ — от 1 штуки.
Какая маркировка подходит для светильников в неотапливаемом складе?
Для неотапливаемого склада с перепадами температуры ориентируйтесь на климатическое исполнение УХЛ (от −60 до +40 °C) и категорию размещения 3 (закрытое помещение без отопления). Степень защиты — не ниже IP54, а при высокой запылённости или влажности — IP65. Полный код в маркировке будет выглядеть, например, как УХЛ3.
