Монтаж линейных светильников — задача, которая на практике решается тремя способами: подвес на тросах, крепление через потолочную чашу и накладная установка. Каждый способ рассчитан на свой тип потолка, высоту помещения и архитектурную задачу. Ниже разбираем технологию монтажа пошагово, сравниваем методы крепления и разбираем ошибки, которые приводят к переделкам.

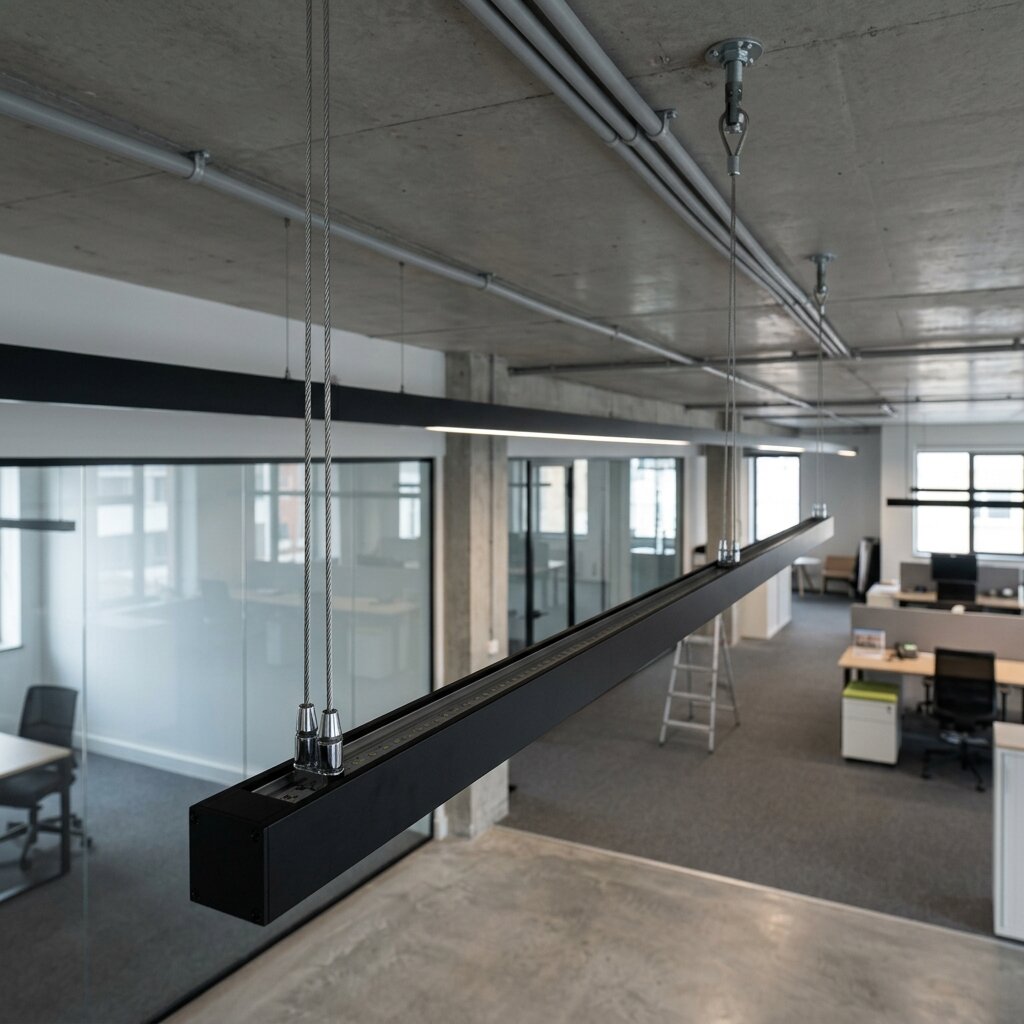

Подвесной монтаж линейных светильников на тросах
Подвесной монтаж на тросах — наиболее распространённый способ установки линейных светильников в помещениях с высотой потолка от 2,7 м. Тросовый подвес позволяет точно выставить высоту прибора и при необходимости скорректировать её после монтажа. Метод подходит для бетонных, деревянных и гипсокартонных перекрытий, а также для открытых потолков в лофтовых пространствах.
Подготовка к монтажу
Перед установкой необходимо определить точное расположение светильника относительно рабочей зоны и других элементов освещения. Если подвесные линейные светильники формируют непрерывную световую линию, расстояние между точками подвеса рассчитывается исходя из длины каждого модуля и допустимого прогиба.
Для работы потребуются: крепёжный комплект (тросы, цанговые зажимы, анкерные элементы), перфоратор или дрель в зависимости от материала потолка, строительный уровень, отвёртка или шуруповёрт, рулетка и маркер для разметки.
Совет от производителя. Стандартный крепёжный комплект DC-Light включает два стальных троса длиной 1 м и цанговые зажимы, рассчитанные на нагрузку до 24 кг. Этого достаточно для большинства линейных моделей длиной до 2 м. Для светильников длиной 2,5–3 м рекомендуется использовать три точки подвеса.
Установка креплений на потолок
Крепёжный узел состоит из двух частей: верхняя пластина фиксируется к потолку анкерами или саморезами (зависит от материала перекрытия), нижняя — удерживает трос через цанговый зажим. Порядок действий следующий:
- Разметьте точки крепления тросов на потолке. Расстояние между точками подвеса должно составлять 60–80 % от длины светильника — это обеспечивает равномерное распределение нагрузки без прогиба корпуса.
- Просверлите отверстия под анкеры (для бетона) или пилотные отверстия под саморезы (для дерева, ГКЛ с закладной). Для гипсокартонного потолка без закладной используйте специальные дюбели типа «бабочка» или «молли».
- Закрепите верхние монтажные пластины и проденьте тросы через цанговые зажимы. Убедитесь, что трос свободно перемещается в зажиме — это позволит отрегулировать высоту подвеса после навешивания светильника.
Подвешивание и выравнивание
После установки тросов проденьте их через крепёжные отверстия в корпусе светильника. Отрегулируйте высоту подвеса: для офисных и торговых помещений оптимальное расстояние от нижней кромки прибора до рабочей поверхности составляет 1,8–2,2 м. Используйте строительный уровень, чтобы проверить горизонтальность — перепад даже в 3–5 мм заметен на длинных линейных моделях. Зафиксируйте тросы, затянув цанговые зажимы.
Подключение к электросети
Подсоедините провода светильника к питающему кабелю согласно схеме производителя. Стандартная схема подключения: фаза (L), ноль (N), заземление (PE). Для линейных систем, соединённых в непрерывную линию, используются специальные коннекторы — прямые, угловые или Т-образные. Провода и клеммные соединения размещаются внутри корпуса или закрываются декоративным кожухом.
Электробезопасность. Все работы по подключению к электросети выполняются при отключённом напряжении. Если вы не имеете допуска к электромонтажным работам, привлеките квалифицированного электрика. Неправильное подключение — причина не только выхода светильника из строя, но и пожарного риска.

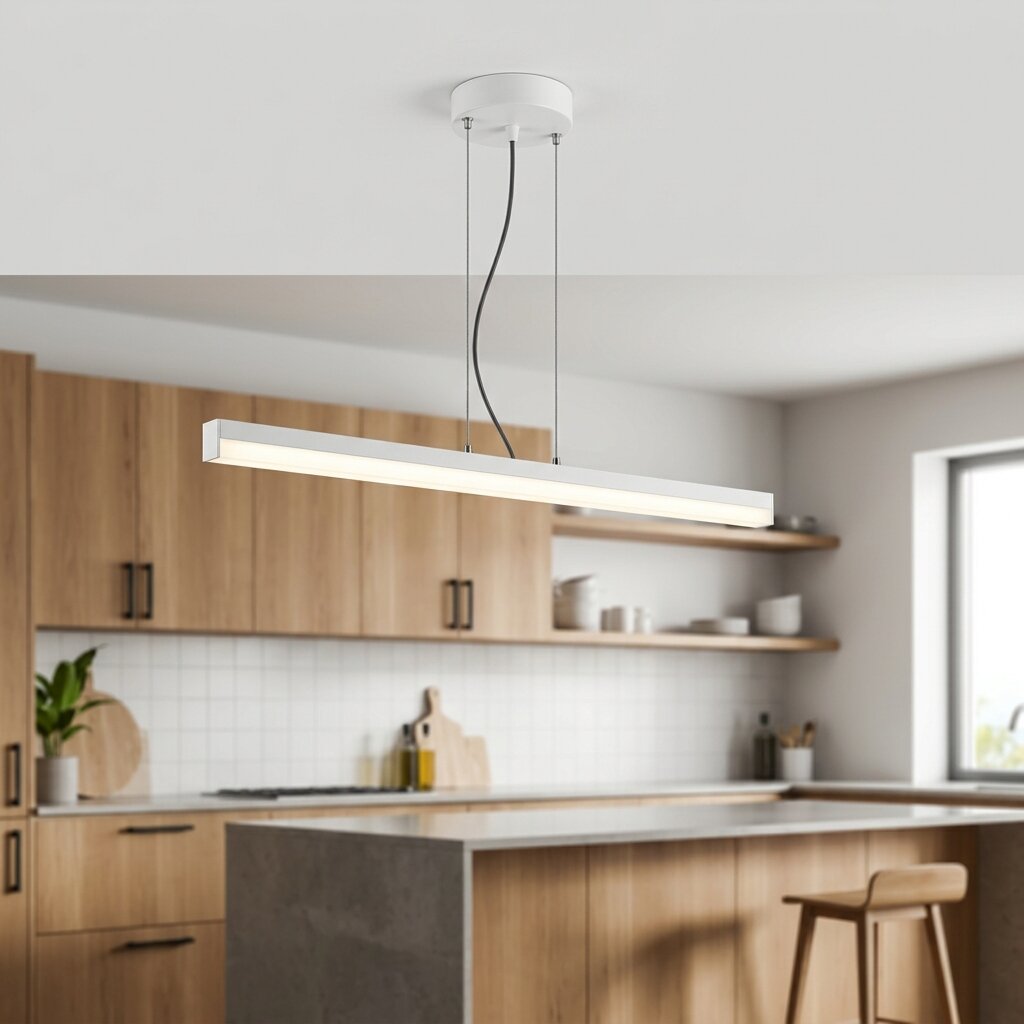

Монтаж линейных светильников с потолочной чашей
Потолочная чаша (розетка) — это декоративный элемент, который закрывает место вывода провода и точку крепления тросов. Способ применяется, когда нужен аккуратный внешний вид без видимых анкеров и монтажных пластин. Чаще всего такой вариант используется в интерьерах офисов, ресторанов, шоурумов и жилых помещений.
Последовательность монтажа отличается от тросового подвеса только первым этапом: вместо двух отдельных крепёжных пластин на потолок устанавливается одна чаша, через которую проходят и тросы, и питающий кабель. Чаша крепится к потолку саморезами через закладную платформу (для натяжных потолков) или напрямую к бетону через дюбели.
После фиксации чаши проденьте тросы через её корпус, подвесьте светильник и отрегулируйте высоту. Подключение выполняется внутри чаши: клеммные колодки и излишек провода размещаются в её полости, после чего крышка защёлкивается, полностью скрывая монтажный узел.
Когда выбирать чашу, а когда — открытый подвес. Потолочная чаша оправдана при высоте потолка до 3 м и в помещениях с чистовой отделкой, где крепёжные элементы должны быть скрыты. При высоте свыше 3,5 м и открытом бетонном потолке эстетичнее выглядит открытый тросовый подвес — длинные тросы с видимыми цанговыми зажимами вписываются в стилистику лофтовых и индустриальных интерьеров.
Накладной и встраиваемый способы монтажа
Не каждое помещение допускает подвесную установку. При низких потолках (2,4–2,7 м) или в зонах с ограниченной высотой — коридорах, подсобных помещениях, складах — применяются накладные и встраиваемые варианты крепления.
Накладной монтаж. Накладные линейные светильники фиксируются непосредственно на поверхность потолка через монтажные клипсы или скобы. Клипсы устанавливаются по длине прибора с шагом 500–800 мм, светильник защёлкивается в них без дополнительного инструмента. Этот способ не «съедает» высоту помещения — корпус выступает от потолка всего на 30–70 мм в зависимости от модели. Подходит для бетонных, деревянных и гипсокартонных потолков.
Встраиваемый монтаж. Встраиваемые линейные светильники утапливаются в потолок заподлицо — видимой остаётся только линия рассеивателя. Для установки в гипсокартон или подвесной потолок вырезается паз шириной, равной ширине профиля (обычно 50–80 мм). Светильник фиксируется пружинными зажимами. Для бетонных перекрытий потребуется штробление, поэтому встраиваемый вариант закладывается на этапе строительства или капитального ремонта.
Совет. Для потолков типа «Армстронг» и «Грильято» существуют специализированные модули, которые интегрируются в стандартную ячейку без дополнительного крепежа. Светильники Армстронг монтируются за 2–3 минуты и снимаются без инструмента — это критично для торговых и офисных объектов, где периодически требуется доступ к инженерным коммуникациям над потолком.
Сравнение способов монтажа линейных светильников
| Способ монтажа | Тип потолка | Высота помещения | Сложность установки | Преимущества |
|---|---|---|---|---|
| Подвесной на тросах | Любой: бетон, ГКЛ, дерево, открытый | от 2,7 м | Средняя | Регулировка высоты Универсальность, возможность формировать световые линии |
| С потолочной чашей | ГКЛ, бетон, натяжной (с закладной) | от 2,5 м | Средняя | Эстетика Скрытый крепёж, аккуратный внешний вид |
| Накладной | Бетон, ГКЛ, дерево | от 2,4 м | Простая | Экономия высоты Минимальный зазор от потолка, быстрый монтаж |
| Встраиваемый | ГКЛ, подвесной, натяжной | от 2,4 м (при запотолочном пространстве) | Высокая | Минимализм Светильник заподлицо, чистая линия потолка |
| В потолок «Армстронг» | Подвесной «Армстронг» | любая | Простая | Быстрый монтаж Без инструмента, замена за 2 минуты |
Чек-лист перед монтажом линейного светильника
- Определён способ крепления с учётом типа потолка и высоты помещения
- Проверена несущая способность потолка: вес светильника + крепёж не должны превышать допустимую нагрузку на точку крепления
- Разметка выполнена с использованием уровня и рулетки — перепады заметны уже при отклонении 3 мм
- Тросы или крепёжные элементы рассчитаны на фактический вес светильника с запасом не менее 3×
- Питающий кабель выведен в нужную точку и обесточен перед началом работ
- Сечение провода соответствует мощности светильника (для LED-светильников обычно достаточно 2×0,75 мм²)
- Для натяжного потолка подготовлена закладная платформа до монтажа полотна
- Все коннекторы (прямые, угловые, Т-образные) подобраны под модель светильника и тип соединения
- Драйвер питания размещён с учётом теплоотвода — не в закрытой нише без вентиляции
Типичные ошибки при монтаже линейных светильников
Ошибки, которых стоит избегать
- Неправильный выбор крепежа под материал потолка. Саморезы по дереву в бетон, дюбели без закладной в гипсокартон — результат предсказуем: светильник провисает или падает. В гипсокартонный потолок без закладной элементов светильник массой более 3 кг крепить нельзя — нужна закладная из бруса или металлопрофиля, заложенная до обшивки. Правильно: выбирать крепёж строго под материал перекрытия — анкерные болты для бетона, саморезы с пресс-шайбой для дерева, дюбели «молли» или «бабочка» для ГКЛ с ограниченной нагрузкой.
- Размещение точек подвеса слишком близко к краям светильника. При расстоянии между тросами менее 50 % от длины корпуса центральная часть прогибается под собственным весом, образуя видимый «провис». Правильно: точки подвеса располагаются на расстоянии 15–20 % от каждого торца — это обеспечивает равномерное распределение нагрузки по всей длине.
- Подключение светильников последовательной цепочкой без учёта максимальной нагрузки на линию. Каждый линейный модуль потребляет 20–50 Вт, и при последовательном подключении 6–8 модулей суммарный ток может превысить допустимую нагрузку на кабель или драйвер. Правильно: проверять суммарную мощность линии, использовать кабель соответствующего сечения и при необходимости разбивать линию на несколько групп питания.
- Отсутствие регулировки после монтажа. Светильник повесили «на глаз», уровень не проверили — и линия из нескольких модулей идёт волной. Правильно: после навешивания всех модулей проверить горизонт лазерным или пузырьковым уровнем и подтянуть цанговые зажимы до выравнивания.
- Размещение драйвера в герметичном пространстве без вентиляции. LED-драйвер выделяет тепло, и при перегреве сокращается его ресурс в 2–3 раза. Правильно: обеспечить естественную вентиляцию зоны размещения драйвера или вынести его за пределы закрытой ниши. Рабочая температура большинства драйверов — до +45 °С.
Особенности монтажа нестандартных линейных светильников
Серийные линейные модели длиной 600, 1000 или 1500 мм закрывают большинство задач по освещению. Но проекты с нестандартной планировкой, авторским интерьером или специфическими архитектурными условиями требуют другого подхода.
Типичные ситуации, когда стандартные модели не подходят: световая линия должна иметь длину 3,7 м — а типовые модули кратны 0,5 м, и стык посередине помещения неприемлем; архитектор заложил поворот световой линии под углом 45° или произвольным радиусом; потолок имеет переменную высоту, и точки подвеса расположены в разных плоскостях; заказчик требует определённый цвет корпуса по RAL, которого нет в каталоге.
DC-Light производит линейные светильники нестандартной длины, формы и конфигурации — от одной штуки. Корпус изготавливается из алюминиевого профиля, окрашивается в любой цвет по RAL, комплектуется матовым или призматическим рассеивателем. Цветовая температура — 3000, 4000 или 6500 К. Крепёжный комплект адаптируется под конкретный тип потолка: для монтажа в натяжной потолок поставляются закладные платформы, для бетона — анкерный крепёж, для подвесных потолков — специальные клипсы.
Срок изготовления типовых моделей — от 3 рабочих дней, нестандартных конфигураций — от 5 до 14 рабочих дней. Для крупных объектов доступна комплектация линейных светильников полным монтажным набором: тросы, цанговые зажимы, коннекторы, драйверы и инструкция по сборке.
Часто задаваемые вопросы о монтаже линейных светильников
На какой высоте вешать линейный светильник?
Оптимальная высота зависит от назначения помещения. Для офисов и рабочих зон — 1,8–2,2 м от нижней кромки светильника до рабочей поверхности. Для торговых залов — 2,5–3,5 м от пола (зависит от высоты стеллажей). Для ресторанов и зон отдыха — 1,5–1,8 м над столом. Подвесной монтаж на тросах позволяет скорректировать высоту после установки без демонтажа.
Можно ли смонтировать линейный светильник на натяжной потолок?
Да, но с обязательным условием: закладная платформа устанавливается до натяжки полотна. Платформа крепится к бетонному перекрытию, через неё выводятся тросы и питающий кабель. Полотно натягивается вокруг закладной, а потолочная чаша закрывает место прохода. Без закладной крепить светильник к натяжному полотну нельзя — оно не рассчитано на нагрузку.
Сколько точек подвеса нужно для одного светильника?
Для светильников длиной до 1,5 м достаточно двух точек подвеса. При длине 2–2,5 м рекомендуется три точки, при длине 3 м и более — четыре. Точки подвеса размещаются на расстоянии 15–20 % от каждого торца. Количество точек также зависит от веса модели: для тяжёлых светильников (более 8 кг) шаг между подвесами уменьшается.
Как соединить несколько линейных светильников в одну линию?

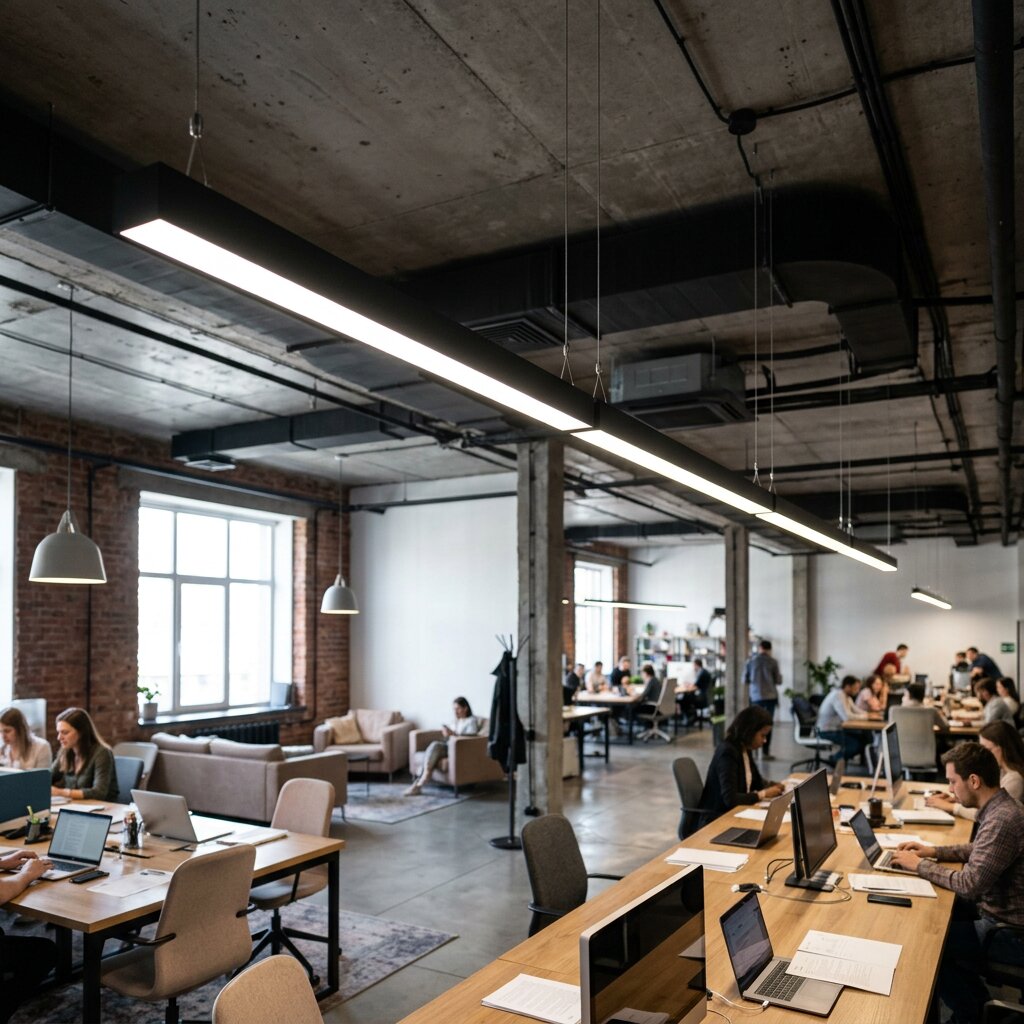

Для соединения используются специальные коннекторы: прямые — для линейного стыка, угловые — для поворотов на 90°, Т-образные — для разветвлений. Коннекторы обеспечивают и механическое, и электрическое соединение модулей. При правильном монтаже стык между светильниками практически не заметен — световой поток проходит без разрыва. Максимальное количество модулей в одной линии ограничивается мощностью драйвера.
Можно ли заказать линейный светильник нестандартной длины?
Да. DC-Light изготавливает линейные светильники любой длины — от 300 мм до нескольких метров. Принимаем заказы по чертежу, ТЗ, эскизу или фотографии. Минимальная партия — от 1 штуки. Корпус окрашивается в любой цвет по RAL, доступны три варианта цветовой температуры (3000 / 4000 / 6500 К). Срок изготовления нестандартных моделей — от 5 до 14 рабочих дней.
Какой инструмент нужен для монтажа?
Базовый набор: перфоратор или дрель (зависит от материала потолка), шуруповёрт, строительный уровень (лазерный или пузырьковый), рулетка, маркер для разметки, отвёртка, стремянка. Для накладного монтажа дополнительно понадобятся клипсы или скобы (входят в комплект поставки). Для встраиваемого — электролобзик или фреза для вырезания паза в гипсокартоне.
Входит ли крепёжный комплект в поставку?
Подвесные модели DC-Light комплектуются тросами и цанговыми зажимами. Крепёж к потолку (анкеры, дюбели, саморезы) подбирается монтажником под конкретный тип перекрытия — универсального крепежа для всех потолков не существует. При заказе уточните тип потолка — менеджер порекомендует подходящий крепёж или включит его в комплектацию.
