Монтаж светильников в потолок Грильято — задача, которая кажется простой, пока не столкнёшься с реальной конструкцией: открытая решётка, минимальная несущая способность профилей, ограниченное пространство за каркасом. Ошибка на этапе подбора или крепления оборачивается провисанием ячеек, перекосом приборов и повторным монтажом. В этой статье разбираем, как правильно установить светодиодные светильники в решетчатый потолок — от выбора модели под размер ячейки до финальной фиксации и подключения.
Конструкция потолка Грильято и что она диктует монтажнику

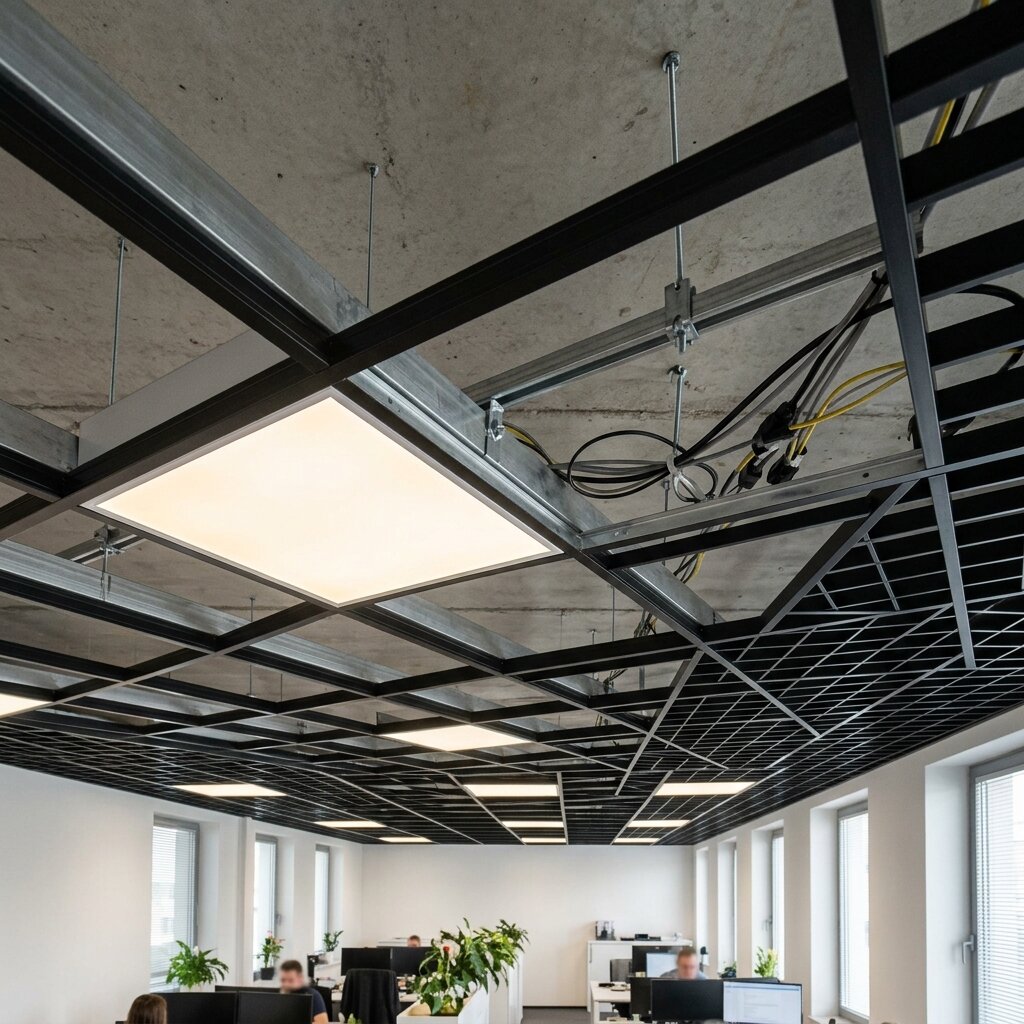

Потолок Грильято — это подвесная система из алюминиевых или стальных профилей, образующих открытую решётку. Каркас состоит из продольных и поперечных направляющих, которые соединяются замковым способом и крепятся к перекрытию через пружинные подвесы. Ячейки решётки бывают разного размера: 50×50, 75×75, 86×86, 100×100, 150×150 и 200×200 мм. Высота профиля — от 30 до 50 мм.
Именно размер ячейки и высота профиля определяют, какой светильник можно установить и каким способом. Решётка Грильято не рассчитана на большие точечные нагрузки — вес прибора распределяется через монтажные планки на несколько профилей или переносится на независимые подвесы к основному потолку. Если этого не учесть, каркас деформируется уже через несколько месяцев эксплуатации.
Перед установкой светильников необходимо определить три вещи: размер ячейки решётки, расстояние от каркаса до перекрытия (запотолочное пространство) и несущую способность подвесов. Эти параметры влияют на выбор типа и габаритов осветительного прибора, способ его крепления и схему прокладки электрической проводки.
Какие светильники подходят для потолка Грильято
Для решетчатых потолков Грильято применяют три основных типа светодиодных светильников, каждый из которых отличается по способу монтажа и зоне применения.
Растровые (модульные) светильники

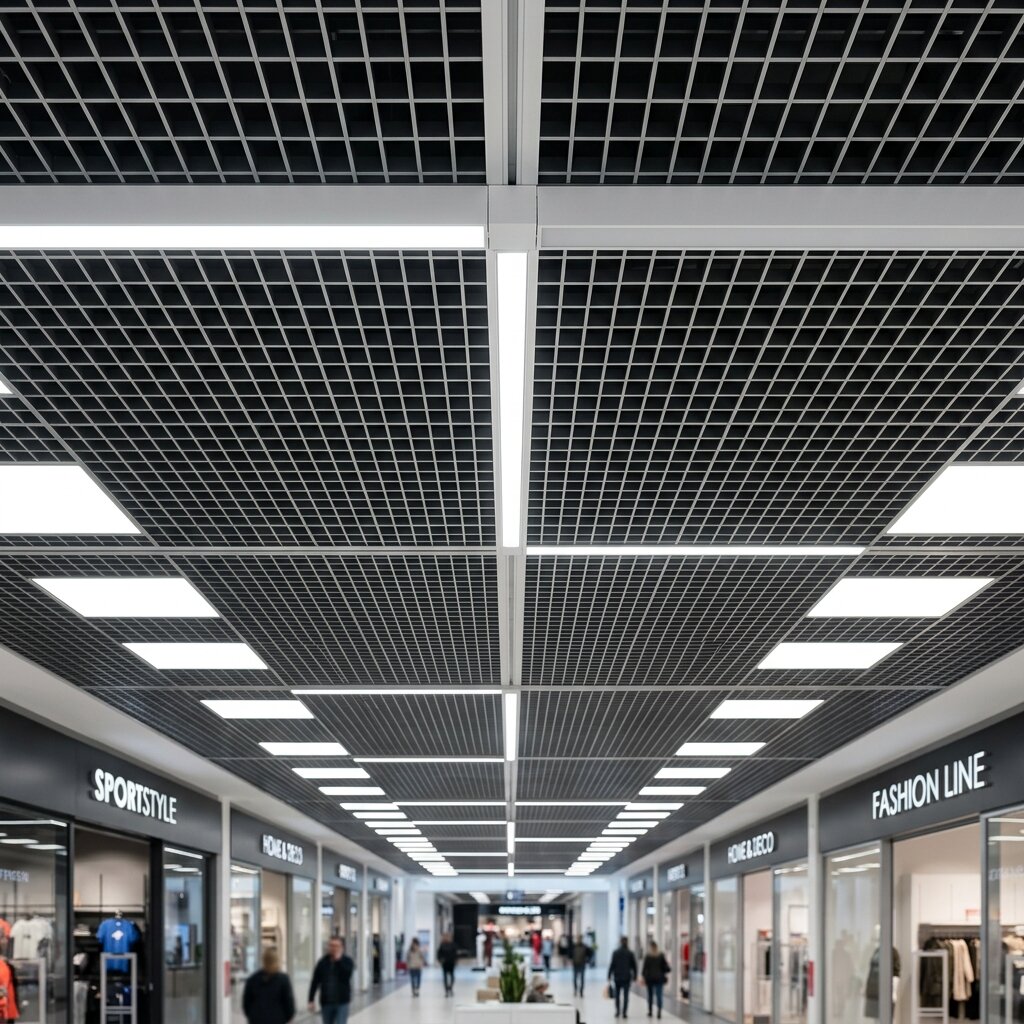

Классическое решение для офисов, торговых залов, коридоров административных зданий. Светильники Грильято модульного типа устанавливаются вместо одного или нескольких сегментов решётки. Стандартный размер — 585×585 мм, что соответствует стандартной ячейке каркаса 600×600. Такие приборы дают равномерную заливку по всей площади помещения и подходят для общего освещения с нормой 300–500 лк.
Светильники типа «Домино»
Компактные приборы, которые занимают часть модуля и позволяют создать более гибкую схему расстановки. Светильники Грильято Домино монтируются параллельно или в шахматном порядке, визуально подчёркивая геометрию решётки. Этот вариант часто выбирают для помещений, где нужно сочетать функциональное освещение с дизайнерским акцентом — холлы гостиниц, приёмные, переговорные.
Точечные встраиваемые светильники
Точечные светильники для Грильято устанавливаются непосредственно в ячейку решётки. Их компактные размеры позволяют размещать приборы в потолках с мелкой ячейкой — от 75×75 мм. Точечные модели удобны для акцентной подсветки: зон ресепшн, витрин, декоративных элементов интерьера. Часть моделей оснащается поворотным механизмом для направления светового потока.
Размер ячейки — главный фильтр при выборе. Светильник должен точно соответствовать модулю решётки или занимать целое число ячеек. Несовпадение даже на 5–10 мм приведёт к зазорам, через которые видно запотолочное пространство, или к невозможности установки прибора без подрезки профилей.
Чек-лист перед монтажом светильников в потолок Грильято
- Замерьте размер ячейки решётки — от этого зависит типоразмер светильника
- Определите высоту запотолочного пространства — для светильников с внешним драйвером нужно не менее 80–100 мм
- Проверьте состояние подвесов каркаса — ослабленные пружины не выдержат дополнительную нагрузку
- Рассчитайте количество светильников по нормам освещённости (СП 52.13330) с учётом высоты потолка и назначения помещения
- Составьте схему расстановки приборов — укажите расположение каждого светильника на плане потолка
- Проложите кабельную трассу до точек подключения заранее, до установки решёток
- Убедитесь, что выбранные светильники комплектуются монтажными планками нужной длины под высоту профиля вашего потолка
- Уточните у производителя коэффициент пульсации — для офисов и рабочих помещений допускается не более 5 %
Схема монтажа: пошаговый порядок установки
Установка светильников в потолок Грильято выполняется после завершения монтажа каркаса и прокладки электрической проводки. Работы проводятся в определённой последовательности — нарушение порядка этапов приводит к демонтажу уже установленных решёток.
Этап 1. Разметка и планирование. На плане потолка отмечаются точки расположения каждого светильника. Учитывается норма освещённости, расстояние между приборами, расположение стен и колонн. Для офисного помещения высотой 3 м с ячейкой 100×100 мм расстояние между центрами светильников обычно составляет 2,5–3 м при использовании модульных панелей 585×585 мм.
Этап 2. Прокладка кабельной трассы. Электрический кабель (как правило, ВВГнг-LS 3×1,5) прокладывается по перекрытию от распределительного щита до каждой точки установки. Кабель крепится к основному потолку клипсами или в гофротрубе. Запас кабеля в месте подключения — не менее 30 см для удобства монтажа. Все соединения выполняются через клеммные колодки или зажимы WAGO.
Этап 3. Подготовка посадочного места. Из каркаса извлекаются решётки в тех ячейках, где будет установлен светильник. Если прибор занимает модуль 600×600, снимается блок из нескольких ячеек — в зависимости от размера решётки. Направляющие профили остаются на месте.

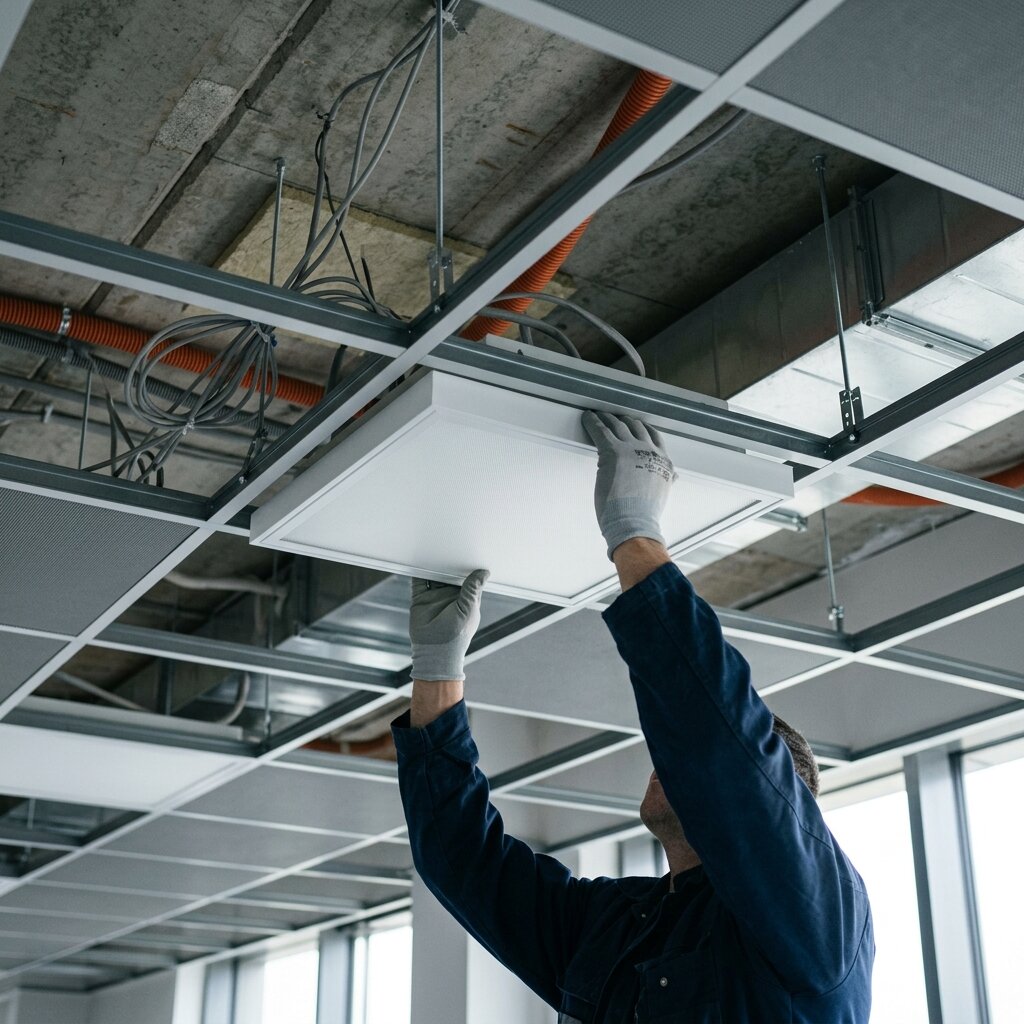

Этап 4. Крепление светильника. Прибор фиксируется одним из двух способов. Первый — при помощи монтажных планок, которые прикручиваются к обратной стороне корпуса светильника винтами и опираются на направляющие профили каркаса. Длина планок подбирается в зависимости от высоты реек потолка Грильято. Второй — при помощи независимых подвесов типа «бабочка», которые крепятся к основному потолку и удерживают светильник на нужной высоте. Этот вариант предпочтителен для тяжёлых приборов весом более 3 кг.
Этап 5. Подключение и проверка. Драйвер светильника подключается к кабелю через клеммную колодку. Если драйвер внешний — он крепится к монтажной плате или к основному потолку с помощью винтов. После подключения проверяется работоспособность: включение, отсутствие мерцания, равномерность засветки. Затем решётки вокруг светильника устанавливаются обратно.
Порядок имеет значение. Если прокладка проводки выполняется после монтажа решёток, придётся снимать и ставить обратно десятки ячеек. Электромонтажные работы должны быть завершены до сборки каркаса — это экономит 30–40 % времени на объекте.
Крепление светильника: монтажные планки vs независимые подвесы
Способ крепления светодиодных светильников к потолку Грильято зависит от веса прибора и конструкции каркаса. Оба варианта применяются на практике, но в разных ситуациях.
Монтажные планки — металлические пластины с перфорацией, которые прикручиваются к корпусу светильника с обратной стороны. Планки ложатся на верхние грани направляющих профилей, распределяя вес прибора на несколько реек. Вариант установки монтажных планок подбирается в зависимости от высоты реек потолка: для профилей высотой 30 мм используются короткие планки, для 50 мм — удлинённые. Это самый распространённый и быстрый способ крепления для лёгких и средних по весу приборов (до 3–4 кг).
Независимые подвесы крепятся непосредственно к перекрытию анкерными дюбелями или саморезами. Светильник подвешивается на тросиках или пружинных подвесах типа «бабочка». Этот вариант обязателен, если вес светильника превышает допустимую нагрузку на профили каркаса, или если конструкция потолка не предусматривает дополнительных точек опоры — например, в помещениях с большой площадью ячеек (150×150 и 200×200 мм).
| Параметр | Монтажные планки | Независимые подвесы |
|---|---|---|
| Макс. вес светильника | до 3–4 кг | до 10–12 кг |
| Скорость монтажа | Быстро — 5–10 мин / шт. | Средне — 15–25 мин / шт. |
| Требования к перекрытию | Нет — опора на каркас | Нужен доступ к перекрытию для крепежа |
| Регулировка по высоте | Ограничена высотой профиля | Плавная регулировка тросом |
| Когда применять | Лёгкие LED-панели, модульные светильники 585×585 | Тяжёлые растровые приборы, светильники с внешним драйвером |
| Нагрузка на каркас | Распределённая — на 2–4 профиля | Отсутствует — вес на перекрытии |
Типичные ошибки при монтаже светильников в Грильято
Ошибки, которых стоит избегать
- Светильник опирается только на решётку без монтажных планок. Тонкие алюминиевые рейки решётки не рассчитаны на вес прибора. Под нагрузкой они прогибаются, ячейки деформируются, светильник перекашивается. Через 2–3 месяца решётки провисают на 5–10 мм, и приходится менять повреждённые элементы. Правильно: использовать монтажные планки, которые опираются на несущие направляющие профили каркаса, или крепить прибор на независимые подвесы к перекрытию.
- Длина монтажных планок не соответствует высоте профиля. Если планки слишком короткие, они не достают до направляющих и не фиксируют светильник. Если слишком длинные — торчат ниже уровня решётки и мешают установке ячеек. Правильно: перед заказом светильников замерить высоту реек потолка Грильято и сообщить её производителю — длина планок подбирается под конкретную конструкцию.
- Кабельная трасса прокладывается после монтажа решёток. Протягивание кабеля через готовый каркас — это многочасовой демонтаж ячеек, риск повреждения направляющих и замков. Правильно: выполнить всю электрическую разводку до начала сборки подвесного потолка. Кабели фиксируются к перекрытию в гофротрубе с запасом 30 см в точках подключения.
- Не учитывается высота запотолочного пространства под внешний драйвер. Светильники с выносным блоком питания требуют дополнительного места за каркасом. Если расстояние от решётки до перекрытия менее 60–80 мм, драйвер физически не помещается, и его приходится крепить сбоку или переносить на стену. Правильно: при проектировании проверить габариты драйвера и убедиться, что запотолочное пространство позволяет его разместить.
- Использование светильников с высоким коэффициентом пульсации. В офисах и рабочих помещениях с потолками Грильято сотрудники находятся под искусственным светом по 8–10 часов. Светильники с пульсацией выше 10–15 % вызывают утомление глаз и головные боли. Правильно: выбирать приборы с подтверждённой пульсацией менее 5 % и качественным драйвером с гарантией производителя.
Ошибка с размером обходится дорого. Если светильник не совпадает с модулем решётки — подрезка профилей нарушает жёсткость каркаса, а нестандартные зазоры портят внешний вид потолка. Уточняйте размер ячейки до заказа приборов и запрашивайте у производителя модели с точными габаритами под вашу конструкцию.
Когда стандартной модели недостаточно: светильники для Грильято на заказ
Стандартные модульные светильники 585×585 закрывают большинство задач в офисах и административных зданиях. Но на объектах с нестандартной конструкцией потолка — нетиповым размером ячеек, увеличенной высотой профиля, специфическим цветом каркаса — серийные модели могут не подойти.
DC-Light — завод-производитель светодиодных светильников в Санкт-Петербурге — изготавливает приборы для потолков Грильято как в стандартных, так и в нестандартных размерах. Типовые модели из каталога отгружаются от 3 рабочих дней. Нестандартные — изготавливаются по ТЗ, чертежу, эскизу или фото от 5 до 14 рабочих дней, минимальный заказ — от 1 штуки.
Что можно изменить при индивидуальном заказе: габариты корпуса под конкретный размер ячейки, цвет корпуса по RAL или NCS — чтобы светильник совпал с цветом каркаса, тип рассеивателя (матовый, опаловый, призматический), мощность и цветовую температуру, длину и конфигурацию монтажных планок. Для крупных объектов — торговых центров, аэропортов, бизнес-центров — возможна интеграция с линейными светильниками, которые встраиваются в направляющие профили каркаса и создают непрерывные световые линии вдоль решётки.
На всю продукцию оформляются паспорта и сертификаты соответствия. Бесплатный светотехнический расчёт в DIALux — по запросу: достаточно прислать план помещения с размерами и указать тип потолка.
Частые вопросы о монтаже светильников в потолок Грильято
Можно ли установить светильник в Грильято самостоятельно?
Технически — да, если у вас есть навыки электромонтажных работ и допуск к работе с электроустановками. Крепление светильника на монтажные планки не требует специального инструмента — достаточно шуруповёрта и отвёртки. Однако подключение к электросети должен выполнять квалифицированный электрик с группой допуска. Для коммерческих объектов монтаж выполняется подрядной организацией с оформлением акта скрытых работ.
Какой вес светильника выдерживает каркас Грильято?
Допустимая нагрузка зависит от шага подвесов и типа профиля. В среднем несущая система выдерживает 4–6 кг на один модуль 600×600 при условии, что вес распределён через монтажные планки на 2–4 направляющие. Для более тяжёлых приборов используйте независимые подвесы к перекрытию.
Как рассчитать количество светильников на помещение?
Количество приборов определяется светотехническим расчётом в программе DIALux. Для ориентировочной оценки: офисное помещение площадью 100 м² с высотой потолка 3 м и нормой освещённости 400 лк потребует 12–16 модульных светильников 585×585 мощностью 36–40 Вт. DC-Light выполняет расчёт бесплатно — пришлите план помещения с размерами.
Подойдут ли светильники Армстронг для потолка Грильято?
По габаритам — формально да: оба типа потолков используют модуль 600×600 мм. Но светильники Армстронг рассчитаны на закрытую ячейку и лежат на Т-образных направляющих. В потолке Грильято профили имеют другое сечение, и крепление Армстронга может не обеспечить надёжную фиксацию. Используйте модели, специально предназначенные для решетчатых потолков.
Какую цветовую температуру выбрать для офиса с потолком Грильято?
Для рабочих помещений оптимален нейтральный свет 4000 K — он не утомляет глаза и обеспечивает хорошую концентрацию. Для зон отдыха и переговорных допустим более тёплый свет 3500 K. Для производственных и складских помещений — 5000 K. Избегайте холодного света 6500 K в помещениях, где люди находятся длительное время.
Можно ли заказать светильники нестандартного размера под Грильято?
Да. DC-Light изготавливает светильники для потолков Грильято с нестандартным размером ячейки, нетиповой высотой профиля, в любом цвете корпуса по RAL/NCS. Сроки — от 5 до 14 рабочих дней, минимальный заказ — от 1 штуки. Для заказа нужны размеры ячейки, высота профиля и расстояние до перекрытия.
Нужно ли снимать решётки Грильято для замены светильника?
При использовании монтажных планок — достаточно снять ячейки непосредственно вокруг прибора (обычно 4–6 штук), извлечь светильник вверх, заменить и установить решётки обратно. Демонтаж всего потолка не требуется. Замковое соединение позволяет снимать и ставить ячейки без повреждения конструкции.
