Охранное освещение — это инженерная подсистема безопасности объекта, от качества которой напрямую зависит работа охраны, видеонаблюдения и периметральной сигнализации. Грубые ошибки в проекте обнаруживаются не на бумаге, а ночью: камера «слепнет» от засветки, по углам ограждения появляются мёртвые зоны, дежурный свет хаотично мигает из-за плохих драйверов. В этой статье разбираем требования нормативов, логику зонирования периметра, разницу между дежурным и тревожным режимами и критерии подбора светодиодных светильников для охраняемой территории.
Что относят к охранному освещению и зачем оно нужно
Охранное освещение — это не «фонари у забора», а целевой технический комплекс, обеспечивающий визуальный контроль охраняемой территории и условия работы технических средств охраны. Главная задача системы охранного освещения — гарантировать обнаружение нарушителя в тёмное время суток как живым наблюдателем (охранником, оператором), так и средствами видеонаблюдения и видеоаналитики.
В типовом проекте охранное освещение работает в двух режимах. Дежурный режим — постоянная подсветка периметра и охраняемых зон с равномерной освещённостью, рассчитанной на круглосуточную работу. Тревожный режим — кратное усиление яркости в зоне срабатывания датчика или тревожной кнопки. Тревожное освещение часто запитывается отдельным шлейфом и интегрируется с системой охранной сигнализации, периметральными извещателями и видеокамерами.
Отдельный сегмент — освещение охраняемых объектов внутри помещений: коридоров, складов, серверных, кассовых и инкассационных зон. Эти задачи решаются обычным внутренним светом, но с одной поправкой: схема питания и управления должна быть независима от общей системы освещения здания, чтобы продолжать работать при отключении основного ввода или умышленном обесточивании.
Нормы и требования: что регламентирует проект
Базовый документ для расчёта — СП 52.13330 «Естественное и искусственное освещение». Для охраняемых объектов он задаёт минимальную горизонтальную освещённость и принципы построения сети охранного освещения. Дополнительно учитываются ведомственные требования: для объектов МВД, Минобороны, ТЭК, банков и режимных территорий есть собственные стандарты и инструкции, ужесточающие нормативы.
Ключевые требования к охранному освещению, которые нужно заложить в проект охранного освещения ещё на стадии ТЗ:
- Минимальная горизонтальная освещённость на уровне земли в полосе охраны — не менее 0,5 лк, по большинству ведомственных норм — от 0,5 до 1 лк, для ответственных объектов — от 2 лк и выше.
- Равномерность: отношение минимальной освещённости к средней — не менее 0,3. Это исключает «зебру» из ярких пятен и провалов между опорами, в которых нарушитель просто исчезает с картинки.
- Независимое питание: сеть охранного освещения отделена от общеобъектовой, со своим вводом, шкафом управления и автоматикой. Шкаф устанавливается в охраняемом помещении и оснащается датчиком вскрытия.
- Резервирование: при пропадании напряжения система должна переходить на резервный ввод или ИБП — особенно для тревожного режима и периметральной видеоаналитики.
- Защита светильников: степень пыле- и влагозащиты не ниже IP65 для уличных приборов, ударопрочность не ниже IK08 — на участках, где возможен вандализм.
- Совместимость с видеонаблюдением: цветовая температура источников 4000–5000 K при наличии цветных IP-камер; для ИК-камер критична минимальная пульсация и отсутствие стробоскопического эффекта.
Освещённость и видеонаблюдение — связанные параметры. Современные камеры с матрицей 1/1.8" уверенно работают от 0,3–0,5 лк, но для распознавания лица или госномера по факту нужно от 5 лк на объекте, а не на земле под опорой. Поэтому светотехнический расчёт периметра делается под задачи камер, а не «по нижнему пределу СП».
Зонирование охраняемой территории и схемы расстановки
Грамотное проектирование начинается с разбивки объекта на функциональные зоны. Для каждой зоны — свой класс светильников, своя освещённость и своя схема управления.

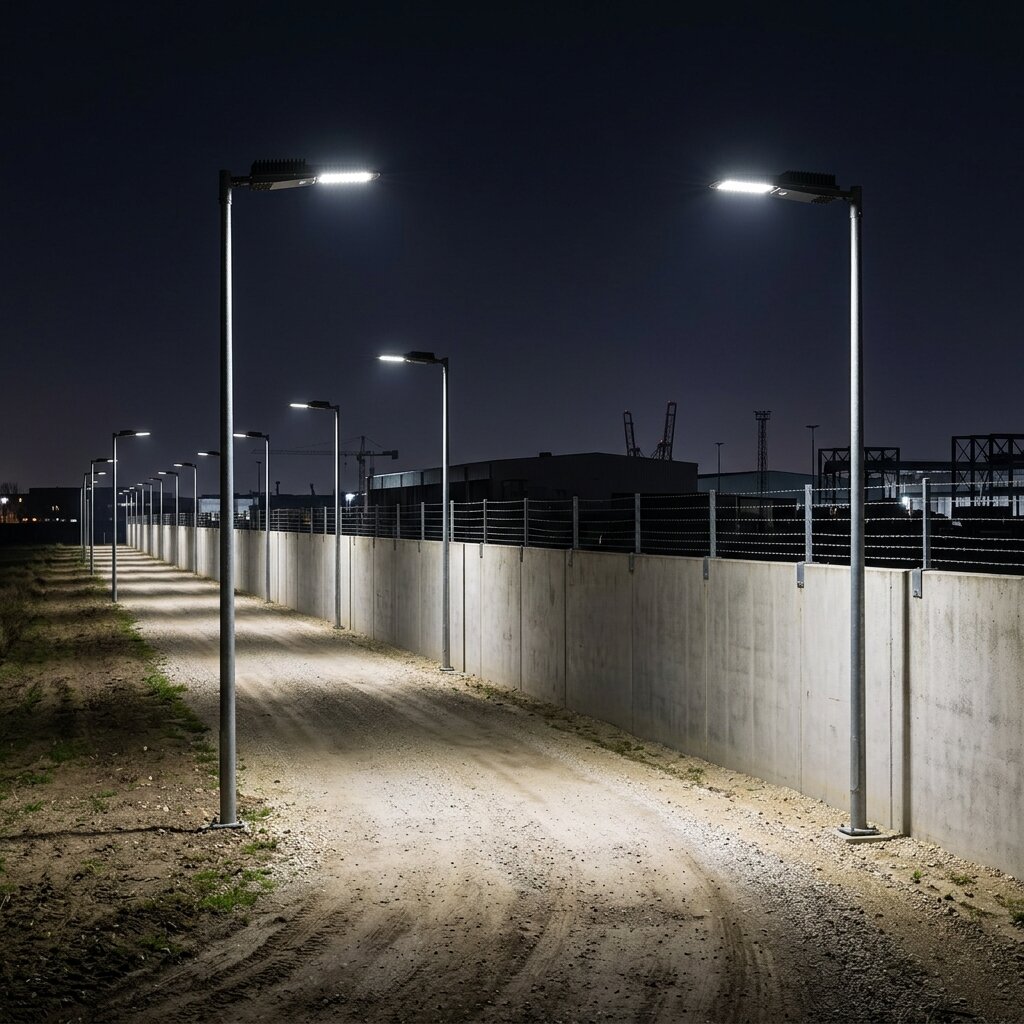

Линия периметра
Освещение по периметру ограждения формирует «световой коридор» шириной 3–5 метров вдоль забора — снаружи и изнутри. Здесь используются уличные светильники с асимметричной оптикой: луч направлен вдоль линии забора, а не строго вниз. Это позволяет сократить число опор и получить равномерную засветку на длинных прогонах.
Подходы и предзонная полоса
Зона перед периметром, где отрабатывают объёмные извещатели и видеокамеры детектирования вторжения. Освещённость — 1–2 лк, направление света от объекта в сторону предполагаемого нарушителя. Так силуэт человека хорошо считывается камерой, а сам охранник остаётся в тени.
Внутренние проезды и площадки
Дороги, разворотные площадки, парковки служебного транспорта, КПП. Для них применяют парковые светильники на опорах 4–6 метров. Цветовая температура — 4000 K, освещённость — от 5 до 20 лк в зависимости от категории дороги.
Вход, КПП, въездные ворота
Узлы повышенного внимания. Здесь нужна высокая освещённость (от 50 лк) и качественная цветопередача, чтобы охрана и камеры могли различать лица, документы, госномера и цвет одежды. Используются прожекторы и направленные настенные приборы.
Здания и сооружения внутри периметра
Стены ангаров, складов, ТП, насосных. Освещаются заливающим светом снизу вверх или с верхних точек соседних опор. Задача — устранить тёмные карманы у фасадов и в проёмах между зданиями.
Чек-лист: что подготовить перед заказом светильников охранного освещения
- Топосъёмка или ситуационный план объекта с длиной периметра, типом ограждения и расположением зданий
- Высота и шаг существующих опор (если есть) либо допустимая высота новых — от этого зависит выбор оптики
- Категория объекта и применимые ведомственные нормы освещённости (СП, отраслевые инструкции, требования заказчика)
- Тип и расположение видеокамер: цветные/ч-б, с ИК-подсветкой или без — определяет цветовую температуру светильников
- Климатические условия: минимальная зимняя температура, ветровая нагрузка, наличие морского воздуха или агрессивной среды
- Источники питания: основной и резервный ввод, наличие ИБП или ДГУ, требования к раздельной сети охранного освещения
- Необходимость интеграции с тревожным режимом — какие зоны включаются по сигналу с извещателя, какие работают постоянно
- Класс защиты IP/IK по зонам: периметр, фасады, проезды, входные группы
- Требования к сертификации и пакету документов (паспорт, протоколы испытаний, сертификат соответствия ТР ТС)
Светильники для охранного освещения периметра: на что смотреть при выборе
Подбор оборудования — это не выбор «самого яркого фонаря», а согласование шести параметров между собой: оптики, мощности, цветовой температуры, степени защиты, типа драйвера и схемы крепления. Светодиодный светильник, идеально работающий на парковке торгового центра, на периметре режимного объекта будет давать паразитную засветку и «слепить» камеры.
Оптика и кривая силы света. Для протяжённых прямых участков ограждения — асимметричная широкая КСС (тип «Ш» или «К» по ГОСТ), которая укладывает световое пятно вдоль линии забора. Для углов и подходов — симметричная глубокая (тип «Г») с более узким лучом. На КПП и въезде — концентрированная (тип «К») для прицельной подсветки автомобиля и водителя.
Мощность и шаг опор. На периметре оптимальный шаг опор — от 25 до 40 метров при высоте 6–8 метров. Это даёт нужную равномерность при разумной мощности светильника (40–80 Вт) и не превращает забор в «новогоднюю гирлянду» из светящихся точек.
Цветовая температура. 4000 K — компромисс между восприятием цветов человеческим глазом и отдачей цветных камер. 5000 K даёт чуть больше «жёсткости» и контраста, что полезно для систем видеоаналитики. 3000 K на охраняемых территориях используется редко — тёплый свет хуже передаёт детали в ночной сцене.
Степень защиты и стойкость корпуса. Минимум IP65 для всех уличных приборов, IP66 — для приморских и северных площадок. Корпус — литой алюминий с порошковой окраской, стекло — закалённое или ударопрочный поликарбонат с классом не ниже IK08.
Качество драйвера. Это самый недооценённый параметр. Дешёвый драйвер даёт пульсацию выше 10 %, дрожание изображения на видеокамерах, перегрев и преждевременную деградацию светодиодов. Надёжная схема — драйвер с защитой от перенапряжения 4–10 кВ (актуально для длинных линий питания вдоль периметра), пульсация менее 5 %, заявленный ресурс не менее 50 000 часов.

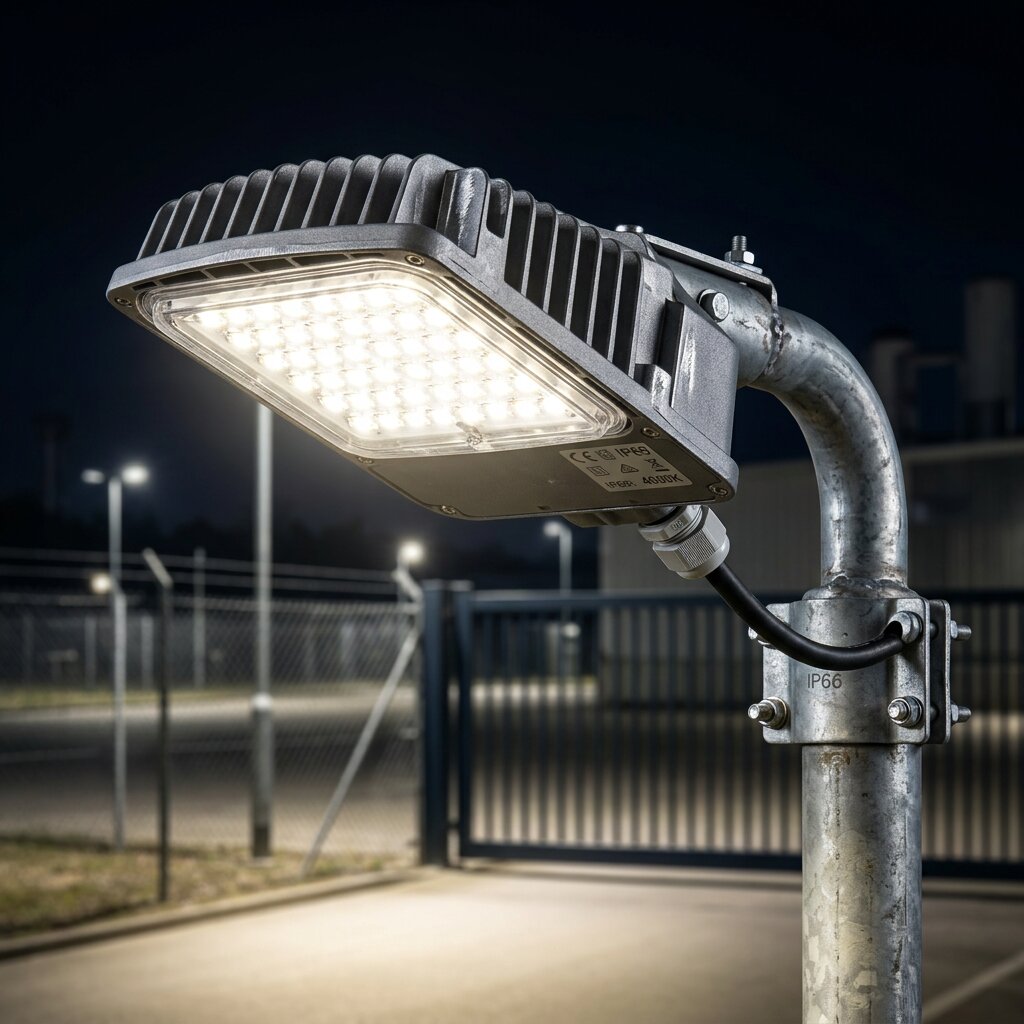

Крепление и обслуживание. На опорах — консольное крепление на трубу диаметром 48–60 мм. На стенах и углах ограждения — кронштейн с регулировкой угла наклона. Доступ к клеммам и драйверу должен быть из-под защитной крышки без полного демонтажа корпуса — иначе обслуживание линии длиной в пару километров превращается в отдельный проект.
Засветка соседних участков и «световое загрязнение» — частая претензия при сдаче объекта. На границе с жилой застройкой или природными зонами требуются светильники с точной отсекающей оптикой, которые не дают свет выше горизонтальной плоскости. Это не маркетинг, а требование санитарных норм: жалоба от соседей способна остановить эксплуатацию объекта.
Сравнение типов светильников по зонам охраняемого объекта
| Зона объекта | Тип светильника | Высота установки | Освещённость | Цветовая температура | IP / IK |
|---|---|---|---|---|---|
| Линия периметра | Консольный уличный, асимметричная КСС | 6–8 м | 0,5–2 лк | 4000 K | IP65 / IK08 |
| Подходы и предзонная полоса | Уличный с глубокой КСС | 6–8 м | 1–3 лк | 4000–5000 K | IP65 / IK08 |
| КПП, ворота, въезд | Прожектор, направленный консольный | 4–6 м | 50–100 лк | 4000 K, Ra ≥ 80 | IP66 / IK09 |
| Внутренние проезды | Парковый или консольный | 5–6 м | 5–20 лк | 4000 K | IP65 / IK08 |
| Парковки служебного транспорта | Парковый, торшерный | 4–5 м | 10–20 лк | 4000 K | IP65 / IK08 |
| Фасады зданий и ангаров | Заливной, настенный | 3–6 м | 5–10 лк | 4000 K | IP65 / IK08 |
| Внутренние коридоры дежурного режима | Линейный накладной или встраиваемый | Потолок | 50–100 лк | 4000 K | IP40 / IK06 |
Типичные ошибки при проектировании охранного освещения
Ошибки, которых стоит избегать
- Расчёт «по нижнему пределу СП» без учёта камер. Проектировщик закладывает 0,5 лк на земле под опорой, формально сдаёт проект, а ночью видеоаналитика не распознаёт ни лиц, ни силуэтов. Правильно: считать освещённость не на земле, а на вертикальной плоскости в зоне обзора камеры — и согласовывать значение с производителем камер.
- Симметричные «уличные фонари» по периметру вместо асимметричной оптики. Светильники с круглой КСС дают пятна под опорами и провалы между ними — нарушители просто проходят по тёмным участкам. Правильно: на прямых участках ограждения использовать асимметричную оптику типа «Ш», направленную вдоль линии забора.
- Питание охранного освещения от общей сети здания. Любое отключение электроэнергии или умышленное вскрытие щита оставляет периметр в темноте. Правильно: отдельный ввод, отдельный шкаф управления в охраняемом помещении, переход на резервное питание или ИБП для тревожной зоны.
- Дешёвые драйверы с пульсацией 15–20 %. На цветных IP-камерах появляется мерцание и горизонтальные полосы, видеоаналитика теряет точность, оператор быстро устаёт. Через 8–12 месяцев начинается лавинообразный выход драйверов из строя. Правильно: пульсация менее 5 %, защита от импульсных перенапряжений 4–10 кВ, гарантия производителя от 3 лет.
- Игнорирование «светового загрязнения» на границе с жилой зоной. Светильники направлены вверх и в стороны — соседние дома получают засветку окон, поступают жалобы, объект штрафуют. Правильно: использовать модели с отсекающей оптикой Full Cut-Off и проверять расчёт в DIALux на вертикальную освещённость в сторону жилой застройки.
Серийные и нестандартные светильники: когда нужен заказ по ТЗ
В большинстве случаев для охраняемого периметра достаточно серийных моделей из каталога: типовые консольные уличные приборы, парковые и заливные светильники, промышленные светильники для ангаров и складов внутри территории. Серийная продукция отгружается быстро, имеет паспорта и сертификаты, проходит входной контроль на стандартных стендах.
Заказ на изготовление по ТЗ становится оправданным в нескольких случаях. Первое — нестандартная геометрия объекта: длинные глухие фасады, периметры с фигурными участками, охраняемые мосты и эстакады, где типовая оптика не даёт нужного распределения. Второе — особые требования к корпусу: антивандальное исполнение для участков с высоким риском, окраска по RAL под цвет ограждения, увеличенный класс IP для приморских объектов. Третье — интеграция в архитектуру: для офисных и общественных зданий с особыми требованиями к внешнему виду заказывают фигурные светильники и накладные линейные модели под архитектуру фасада.

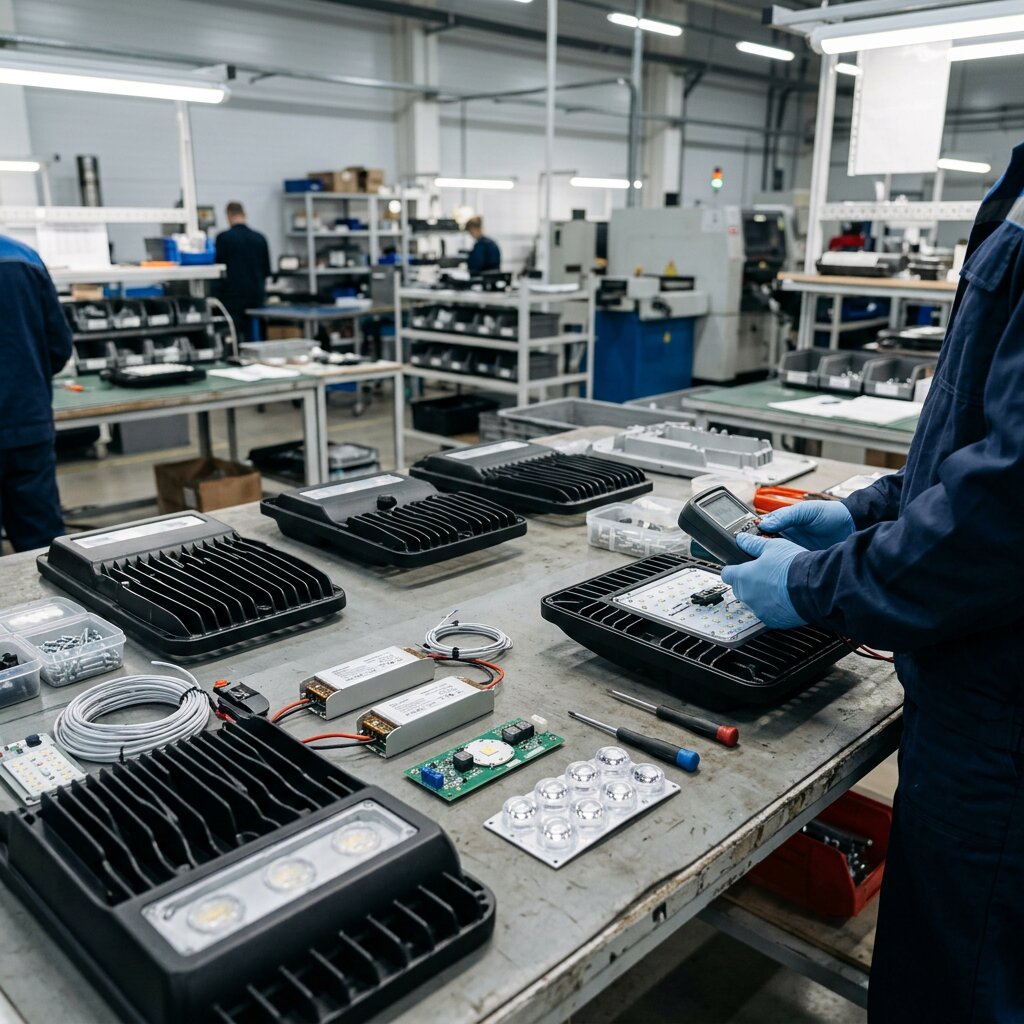

DC-Light — завод в Санкт-Петербурге, выпускающий серийные светильники из каталога (от 3 рабочих дней) и нестандартные модели по чертежу, эскизу, ТЗ или фото — от 5 до 14 рабочих дней. Минимальный заказ — от 1 штуки. Продукция сертифицирована и сопровождается полным пакетом документов для сдачи объекта. Доставка — по России и в страны СНГ.
Частые вопросы об охранном освещении
Какая минимальная освещённость требуется для периметра охраняемой территории?
По СП 52.13330 минимальная горизонтальная освещённость на уровне земли в полосе охраны — 0,5 лк, для большинства ведомственных норм — от 0,5 до 1 лк. Для ответственных и режимных объектов значение поднимают до 2 лк и выше, а в зонах работы видеокамер расчёт ведут уже не по горизонтальной, а по вертикальной освещённости — от 5 лк на объекте съёмки.
Чем дежурное охранное освещение отличается от тревожного?
Дежурное работает постоянно в тёмное время суток с расчётной освещённостью периметра. Тревожное включается по сигналу от извещателя, тревожной кнопки или оператора и кратно увеличивает яркость в конкретной зоне — например, в месте срабатывания периметрального датчика. Тревожный режим обычно реализуется отдельной группой светильников или режимом усиления существующих приборов.
Какая степень защиты IP нужна для уличных светильников охранного освещения?
Минимум IP65 — это защита от пыли и струй воды под давлением. Для приморских объектов, северных регионов и территорий с агрессивной средой (химические производства, очистные сооружения) — IP66. Антивандальная стойкость корпуса — не ниже IK08, на участках с повышенным риском повреждения — IK09 или IK10.
Можно ли использовать обычные парковые светильники для охранного освещения?
Парковые модели подходят для внутренних проездов, площадок и парковок служебного транспорта внутри периметра. Для самой линии ограждения они не оптимальны: у них симметричная оптика и шаровое распределение света, которые дают неравномерную засветку забора и провалы между опорами. Для периметра нужны консольные приборы с асимметричной кривой силы света.
Должна ли сеть охранного освещения быть отделена от общей сети объекта?
Да. Это требование нормативных документов и здравого смысла: при отключении или повреждении общей сети охраняемая территория не должна оставаться в темноте. Питание подаётся отдельным вводом, шкаф управления размещается в охраняемом помещении и оборудуется датчиком вскрытия. Для тревожного режима и видеонаблюдения дополнительно предусматривают резервный источник — ИБП или ДГУ.
Какая цветовая температура светильников лучше работает с видеокамерами?
Для цветных IP-камер оптимально 4000 K — это нейтральный белый свет, который не искажает цвета одежды, кожи и автомобилей. 5000 K даёт чуть больший контраст и лучше работает с видеоаналитикой. 3000 K на охраняемых территориях практически не применяется: тёплый свет смещает цветопередачу и затрудняет распознавание объектов.
Изготавливаете ли вы светильники для охранного освещения по индивидуальному ТЗ?
Да. DC-Light выпускает уличные, парковые и промышленные светильники в стандартном исполнении из каталога, а также производит нестандартные модели по чертежу, эскизу или ТЗ — с нужной мощностью, оптикой, классом IP, цветом корпуса по RAL и креплением под существующие опоры. Минимальный заказ — 1 штука, сроки — от 5 до 14 рабочих дней.
