Освещение аэропорта охватывает десятки функциональных зон — от пассажирского терминала и перрона до рулёжных дорожек и взлётно-посадочных полос. Каждая из этих зон предъявляет свои требования к световому потоку, цветовой температуре, степени защиты корпуса и резервированию питания. Ошибки в проектировании приводят к снижению безопасности полётов, дискомфорту пассажиров и перерасходу электроэнергии. Ниже — детальный разбор задач, нормативов и выбора светотехнического оборудования для аэродромов и аэровокзальных комплексов.
Задачи системы освещения аэровокзального комплекса
Аэропорт объединяет объекты с принципиально разными условиями эксплуатации. Внутри здания — залы ожидания, зоны досмотра, коридоры, кассовые стойки, диспетчерские. Снаружи — перроны, рулёжные дорожки, привокзальная площадь, стоянки воздушных судов, взлётно-посадочные полосы. Системы освещения для каждого из этих участков проектируются отдельно, но работают как единый комплекс.
Основные задачи, которые решает светотехническое оборудование аэродрома: обеспечение нормативной освещённости для безопасности полётов и наземного обслуживания, комфортная световая среда для пассажиров и персонала, визуальная навигация на лётном поле и внутри терминала, подсветка аварийных выходов и эвакуационных путей, а также архитектурное оформление здания и территории.
Круглосуточный режим работы большинства аэропортов означает, что искусственное освещение должно полностью компенсировать отсутствие естественного света в тёмное время суток. При этом в дневные часы система должна корректно дополнять дневной свет, проникающий через остекление терминала, без перерасхода энергии.
Нормативная база: какие документы регулируют освещение аэропортов
Проектирование освещения аэропортов и аэродромов опирается на несколько уровней нормативов. Для внутренних помещений действуют СП 52.13330.2016 (актуализированная редакция СНиП 23-05-95), ГОСТ Р 55710-2013 и санитарные правила СП 5059-89 для авиационно-технических баз. Для лётного поля и светосигнального оборудования — Федеральные авиационные правила, утверждённые приказом Минтранса, и международные стандарты ICAO (Приложение 14).
Ключевые нормативные параметры, которые закладываются в проект освещения:
| Зона аэропорта | Минимальная освещённость, лк | Коэффициент пульсации, % | Рекомендуемая цветовая температура |
|---|---|---|---|
| Операционный зал, диспетчерская | 300 | ≤ 10 | 4000–5000 K |
| Зал ожидания, буфет, столовая | 200 | ≤ 15 | 3500–4000 K |
| Зона паспортного контроля | 300–500 | ≤ 10 | 4000 K |
| Зона выдачи багажа | 200 | ≤ 15 | 3500–4000 K |
| Камеры хранения, тёплые накопители | 75–150 | ≤ 20 | 4000 K |
| Медпункт | 300 | ≤ 10 | 4000–5000 K |
| Комната матери и ребёнка | 200 | ≤ 15 | 3000–3500 K |
| Перрон, стоянки воздушных судов | 20–50 (горизонтальная) | — | 4000–5000 K |
| Привокзальная площадь | 20–30 | — | 3000–4000 K |
Европейские нормативы (EN 12464-1 для внутренних помещений) в ряде позиций строже российских. Например, для зоны паспортного контроля и информационных стоек предписывается освещённость не ниже 500 лк с равномерностью U₀ ≥ 0,40. При проектировании международных аэропортов эти значения часто закладываются как базовые.
Резервирование — обязательное условие. Система освещения аэропорта должна быть оснащена блоком автоматического переключения на резервный источник питания. Время переключения для аварийного освещения — не более 0,5 секунды. Для светосигнального оборудования ВПП время переключения регламентируется категорией аэродрома и может составлять от 1 до 15 секунд.
Внутреннее освещение терминала аэропорта: зонирование и подбор приборов
Освещение терминала аэропорта строится по принципу функционального зонирования. Каждая зона — отдельная задача с точки зрения светотехники.
Залы ожидания и общие пространства

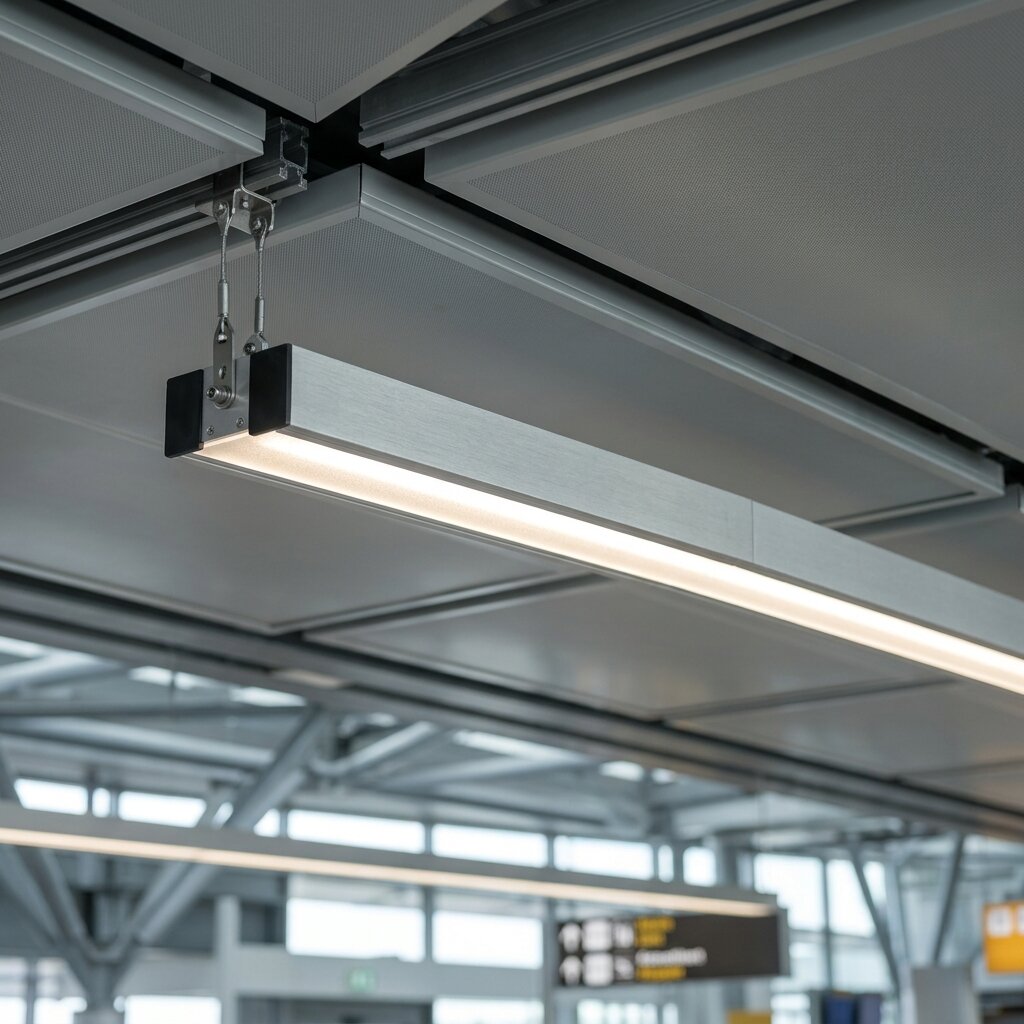

Здесь нужен равномерный рассеянный свет без резких теней. Оптимальное решение — линейные светильники, образующие непрерывные световые линии в потолочных конструкциях. Они обеспечивают равномерную засветку больших площадей, визуально упорядочивают пространство и хорошо сочетаются с архитектурой терминалов. Цветовая температура — 3500–4000 K: нейтральный свет не утомляет при длительном пребывании, но обеспечивает достаточную яркость для навигации и чтения информационных табло.
Зоны досмотра и паспортного контроля
Рабочие зоны с повышенными требованиями к освещённости. Здесь важна высокая цветопередача (Ra ≥ 90), чтобы сотрудники безопасности корректно оценивали документы и содержимое багажа. Применяют встраиваемые панели и офисные светильники с нейтральной температурой 4000–5000 K. Коэффициент пульсации — не более 10 %, что исключает утомление при длительной зрительной работе.
Коммерческие зоны и зоны duty free
Торговые площади в терминале требуют акцентного освещения витрин и стеллажей. Здесь уместны комбинации общего заливающего света и направленных приборов — трековых систем, точечных спотов. Цветовая температура подбирается под категорию товаров: тёплая (3000 K) для премиальных бутиков, нейтральная (4000 K) для магазинов электроники и продуктов.
Технические и служебные помещения
Кроссовые, серверные, склады, мастерские, технические коридоры. Приоритет — надёжность, высокая степень защиты корпуса (IP54–IP65), нейтральный или холодный свет 4000–5000 K. Для помещений с агрессивной средой — зон хранения горючего и технических смесей — устанавливаются взрывозащищённые светильники. Подходят промышленные светодиодные светильники в пылевлагозащищённых корпусах.
Аварийное и эвакуационное освещение. Устанавливается во всех зонах: операционный зал, зал ожидания, зона выдачи багажа, диспетчерская, медпункт, кроссовые, справочное бюро, отделение полиции. Аварийные светильники подключаются к отдельной линии с автономным питанием. Минимальная освещённость аварийного режима — 5 % от нормы для конкретного помещения, но не менее 2 лк. Эвакуационное освещение на путях выхода — не менее 0,5 лк.
Чек-лист для проектирования освещения аэровокзального комплекса
- План всех функциональных зон с указанием площади, высоты потолков и типа отделки
- Категория аэродрома по ICAO — определяет требования к светосигнальному оборудованию ВПП
- Класс защиты IP для каждой зоны: IP20 для залов, IP54–IP65 для технических помещений, IP66–IP67 для наружных приборов
- Тип потолочной конструкции: подвесной, открытый каркас, монолитный — влияет на способ монтажа
- Требования по электромагнитной совместимости (ЭМС) — обязательно для международных аэропортов
- Схема резервного питания и время переключения для аварийного освещения
- Необходимость управления освещением (DALI, KNX) для автоматической регулировки по времени суток и загрузке
- Светотехнический расчёт в DIALux — можно запросить бесплатно у производителя
Наружное освещение аэродрома: перроны, дорожки, привокзальная территория
Наружное функциональное освещение аэропортов и аэродромов обеспечивает безопасное движение воздушных судов по земле, работу обслуживающего транспорта и персонала. Основное требование — отсутствие ослепляющего эффекта для пилотов и равномерная заливка рабочих площадок без затемнённых участков.

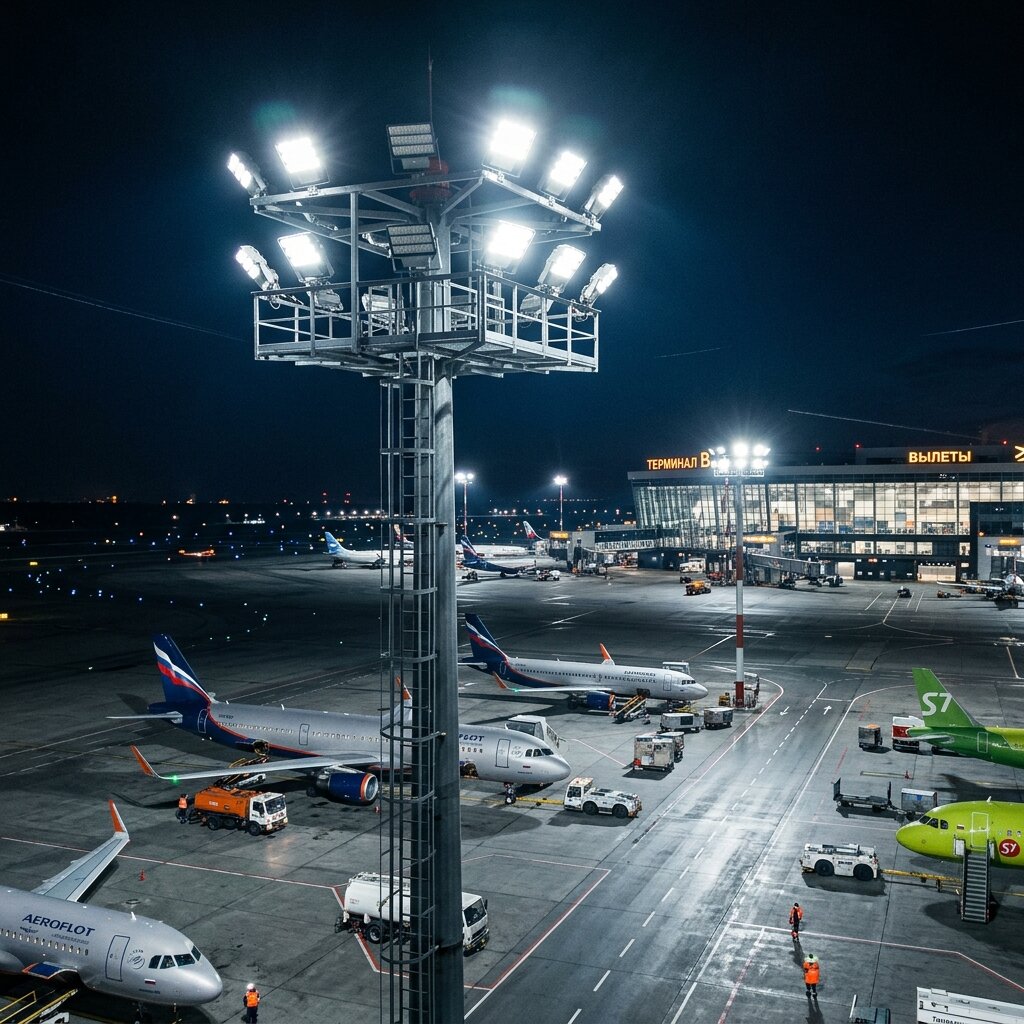

Для освещения перронов и мест стоянки гражданских воздушных судов используются мачты высотой от 16 до 50 м. На каждой мачте устанавливается группа прожекторов мощностью от 400 до 2000 Вт. Конструкция мачт бывает двух типов: со стационарной короной (прожекторы закреплены жёстко) и с мобильной короной (опускается для обслуживания). Мобильная корона удобнее в эксплуатации, но дороже. Для аэродромов с интенсивным движением предпочтительнее мобильный вариант — замена ламп и настройка прожекторов выполняются на земле.
Привокзальная площадь и подъездные автомагистрали освещаются уличными светильниками на опорах высотой 8–12 м. Здесь применяют светодиодные консольные приборы с нейтральной или тёплой температурой 3000–4000 K и классом защиты не ниже IP65. Для парковых зон и пешеходных дорожек вокруг терминала подойдут парковые светильники, формирующие комфортный рассеянный свет без резких теней.
Отдельного внимания заслуживают опоры освещения — они должны выдерживать ветровые нагрузки, характерные для открытых пространств аэродрома, и иметь антикоррозийное покрытие для долгой эксплуатации.
Огни ВПП: классификация, расположение и назначение светосигнального оборудования
Светосигнальное оборудование взлётно-посадочных полос — ключевой элемент безопасности полётов. Огни ВПП обеспечивают визуальную навигацию для экипажей при взлёте, посадке и рулении в тёмное время суток и в условиях ограниченной видимости. Состав и конфигурация сигнальных огней определяются категорией аэродрома по ICAO.
Основные типы огней на лётном поле
Огни приближения. Располагаются перед торцом ВПП на расстоянии от 300 до 900 м (в зависимости от категории). Излучают белый свет — постоянный или импульсный. Указывают направление на ось полосы и помогают пилоту определить траекторию захода на посадку.
Глиссадный огонь. Система визуальной индикации глиссады (VASI, PAPI). Комбинация красных и белых огней показывает пилоту, выше или ниже расчётной траектории находится воздушное судно. Если пилот видит два белых и два красных огня — самолёт на глиссаде. Четыре красных — ниже, четыре белых — выше.
Входные огни ВПП. Зелёные огни, обозначающие торец взлётно-посадочной полосы. Устанавливаются в линию поперёк полосы. Сигнализируют пилоту о начале зоны приземления.
Ограничительные огни. Красные огни на противоположном конце ВПП. Указывают границу, за которой полоса заканчивается. Критически важны при рулении и при посадке в условиях плохой видимости.
Рулёжные огни. Ярко-синие огни, установленные по бокам или по оси рулёжных дорожек. Обеспечивают визуальный контроль движения самолёта от ВПП к месту стоянки и обратно.
Маяки приземления. Помогают ориентироваться на полосе при плохой видимости — туман, осадки, ночь. Устанавливаются вдоль осевой линии ВПП.
Требования к электромагнитной совместимости. Светодиодные приборы, установленные на территории аэродрома, могут создавать радиопомехи и провоцировать нестабильность напряжения в сети. Для аэропортов международного класса обязательна проверка светотехнического оборудования на соответствие требованиям ЭМС и класс защиты от перепадов напряжения.
Типичные ошибки при проектировании освещения аэропортов
Ошибки, которых стоит избегать
- Единая цветовая температура для всех зон терминала. Проектировщик закладывает 4000 K во все помещения без разбора. В результате зал ожидания выглядит стерильно и утомляет пассажиров при длительном пребывании, а комната матери и ребёнка не создаёт расслабляющей обстановки. Правильно: тёплый свет (3000–3500 K) для зон отдыха, нейтральный (4000 K) для операционных залов и торговых площадей, холодный (5000 K) для технических и досмотровых зон.
- Выбор светильников без учёта высоты потолков терминала. Для терминалов с высотой потолков 10–15 м заказывают стандартные панели, рассчитанные на 3-метровые офисы. На уровне пола освещённость оказывается втрое ниже нормы. Правильно: при высоких потолках использовать приборы с направленной оптикой и повышенным световым потоком, либо подвесные модели, опускающие источник света на расчётную высоту.
- Отсутствие проверки на электромагнитную совместимость. Светодиодные светильники устанавливаются без тестирования на ЭМС. При эксплуатации возникают радиопомехи, влияющие на работу навигационного оборудования аэродрома. Правильно: для аэропортов использовать сертифицированное осветительное оборудование с подтверждённым классом ЭМС, запрашивать у производителя протоколы испытаний.
- Экономия на резервировании аварийного освещения. Аварийные светильники подключены к общей сети без автономного источника питания. При отключении электроснабжения весь терминал остаётся без света. Правильно: аварийное и эвакуационное освещение подключается к отдельной линии с ИБП или аккумуляторными блоками, время переключения — не более 0,5 секунды.
- Игнорирование класса защиты IP для наружных зон. На перроне и рулёжных дорожках устанавливаются светильники с IP44, которые через сезон выходят из строя от влаги и пыли. Правильно: для наружного осветительного оборудования аэродрома — степень защиты не ниже IP65, для прожекторов на мачтах — IP66–IP67.
Сравнение типов осветительных приборов для зон аэропорта
| Параметр | Светодиодные светильники | Газоразрядные лампы высокого давления | Прожекторы на мачтах |
|---|---|---|---|
| Применение | Терминалы, служебные помещения, привокзальная площадь | Перроны, стоянки, большие пролёты | Перроны, ВПП, рулёжные дорожки |
| Световая отдача | 120–180 лм/Вт лучший | 80–130 лм/Вт хорошо | 100–160 лм/Вт (LED) / 80–120 лм/Вт (ДНаТ) |
| Цветопередача (Ra) | ≥ 80, до 97 лучший | 20–65 базовый | Зависит от источника |
| Пульсация | < 5 % лучший | 15–40 % базовый | Зависит от источника |
| Срок службы | 50 000–100 000 ч | 10 000–25 000 ч | 20 000–80 000 ч |
| Степень защиты | IP20–IP67 | IP54–IP65 | IP65–IP67 |
| Управление | DALI, 1–10V, KNX лучший | Включение / выключение базовый | Поканальное, DALI |
| Мгновенное включение | Да | Нет (5–15 мин на разогрев) | Зависит от источника |
Светодиодные светильники сегодня закрывают задачи освещения аэропортов практически во всех зонах. Главные преимущества — высокая энергоэффективность, мгновенное включение (что критично для аварийного режима), низкая пульсация и возможность интеграции в системы автоматического управления. Газоразрядные лампы (ДНаТ, ДРИ) по-прежнему встречаются на действующих аэродромах, но при модернизации их планомерно заменяют на LED-приборы.
Частые вопросы об освещении аэропортов
Какие светильники подходят для залов ожидания аэропорта?
Для залов ожидания применяют линейные светодиодные светильники с матовым рассеивателем. Цветовая температура — 3500–4000 K, индекс цветопередачи — не ниже Ra 80. При высоте потолков более 5 м используют подвесные модели, опускающие источник света на расчётную высоту. Обязательное условие — коэффициент пульсации менее 10 %.
Зачем нужна проверка на электромагнитную совместимость?
Светодиодные драйверы при работе генерируют высокочастотные помехи, которые могут влиять на навигационное и радиосвязное оборудование аэродрома. Для международных аэропортов проверка на ЭМС обязательна. Производитель должен предоставить протокол испытаний, подтверждающий соответствие требованиям по классу защиты от радиопомех.
Какой класс защиты IP нужен для наружного освещения аэродрома?
Минимум IP65 для всех наружных приборов. Для прожекторов на мачтах, работающих в условиях осадков и ветра, — IP66 или IP67. В зонах хранения горючего устанавливаются взрывозащищённые модели с соответствующей маркировкой.
Можно ли заказать нестандартные светильники для терминала аэропорта?
Да. DC-Light изготавливает нестандартные светильники по чертежу, ТЗ, эскизу или фото. Это актуально для аэровокзалов с авторской архитектурой, где типовые модели не вписываются в дизайн-проект. Минимальный заказ — от 1 штуки. Сроки изготовления нестандартных моделей — от 5 до 14 рабочих дней. На продукцию оформляются паспорта и сертификаты.
Выполняете ли вы светотехнический расчёт для аэропорта?
Да. Инженеры DC-Light выполняют расчёт в DIALux. Для работы потребуются план помещений с размерами, высота потолков и описание функциональных зон. По результатам расчёта вы получаете схему расстановки приборов, спецификацию и визуализацию уровня освещённости по каждой зоне.
Какие сроки производства серийных моделей?
Типовые модели из каталога DC-Light — от 3 рабочих дней. Нестандартные изделия — от 5 до 14 рабочих дней в зависимости от сложности. Доставка — по всей России и в страны СНГ. Минимальный заказ — от 1 штуки.
Чем отличается аварийное освещение от эвакуационного?
Аварийное освещение обеспечивает возможность продолжить работу при отключении основного питания. Его уровень — не менее 5 % от нормативного, но не ниже 2 лк. Эвакуационное освещение предназначено для безопасной эвакуации людей: оно подсвечивает пути выхода, лестницы, коридоры с минимальной освещённостью 0,5 лк и указатели направления эвакуации.
Когда типовой модели недостаточно: нестандартные решения для аэровокзалов
Терминалы современных аэропортов проектируются как архитектурные объекты с уникальной геометрией. Криволинейные потолки, сложные каркасные конструкции, нестандартные пролёты — всё это делает невозможным использование только серийных моделей. Архитектор или проектировщик закладывает светильник определённой длины, формы, способа крепления — и подобрать точное совпадение в каталоге часто не получается.
DC-Light — завод в Санкт-Петербурге — производит как серийные светодиодные светильники (от 3 рабочих дней), так и нестандартные изделия по чертежу, эскизу или фото — от 5 до 14 рабочих дней. Минимальный заказ — от 1 штуки. Это позволяет реализовать проект освещения терминала аэропорта без компромиссов с дизайном и без привязки к ограниченному ассортименту зарубежных поставщиков.
Типичные запросы для аэровокзалов: фигурные светильники нестандартной длины под конкретный пролёт, линейные модели с интеграцией в криволинейный потолок, приборы с особым углом светораспределения для зон с высокими потолками. Также заказывают корпуса нестандартного цвета — под RAL-палитру — для точного попадания в архитектурную концепцию. На всю продукцию оформляются паспорта и подтверждающие документы. Доставка — по всей России и в страны СНГ.
