Освещение автомобильных дорог — задача, в которой нет права на приблизительные решения. Недостаточная яркость покрытия, неравномерное светораспределение или неверный выбор консольного светильника приводят к снижению видимости для водителей и пешеходов, а значит — к росту аварийности. В этой статье разбираем, какие нормы регулируют наружное освещение дорог, чем отличаются требования к магистралям, городским улицам и подъездным проездам, как подбирать светодиодные светильники под каждый класс дороги и на что обращать внимание при проектировании.
Классификация дорог и нормы освещённости
Нормативная база для уличного освещения дорог в России опирается на несколько ключевых документов: СП 52.13330 (актуализированная редакция СНиП 23-05-95), ГОСТ Р 55706-2013, ГОСТ Р 55844-2013, а также предварительные национальные стандарты (ПНСТ), разработанные в рамках проекта «Инновационная дорога». Все они оперируют одним и тем же набором параметров: средняя яркость дорожного покрытия (кд/м²), средняя горизонтальная освещённость (Лк) и равномерность распределения света.
Требования напрямую зависят от класса дороги и интенсивности движения. Магистральные дороги общегородского значения с непрерывным движением (категория А) требуют средней яркости покрытия не менее 1,6 кд/м² и средней освещённости 20 Лк. Магистральные улицы районного значения (категория Б) — от 1,0 кд/м² и 15 Лк. Местные дороги и проезды (категория В) — от 0,4 кд/м² и 6 Лк. Равномерность освещения при этом не должна опускаться ниже 0,35 для магистралей и 0,25 для местных дорог.
Отдельные нормы действуют для опасных зон: пересечений, примыканий, сужений проезжей части и пешеходных переходов. На таких участках яркость увеличивается минимум на 30 % по сравнению с прилегающим перегоном. Освещение остановок общественного транспорта, подъездных дорог к аэропортам и портам, железнодорожных переездов и парковок регламентируется дополнительными пунктами тех же стандартов.
Класс дороги определяет всё. Именно от класса зависят минимальная яркость, равномерность, высота установки опор и допустимое расстояние между ними. Проектирование освещения дорог без точного определения класса — ошибка, которая обнаружится на этапе приёмки или, хуже, при первом ДТП в тёмное время суток.
Какие светильники применяются для освещения автодорог

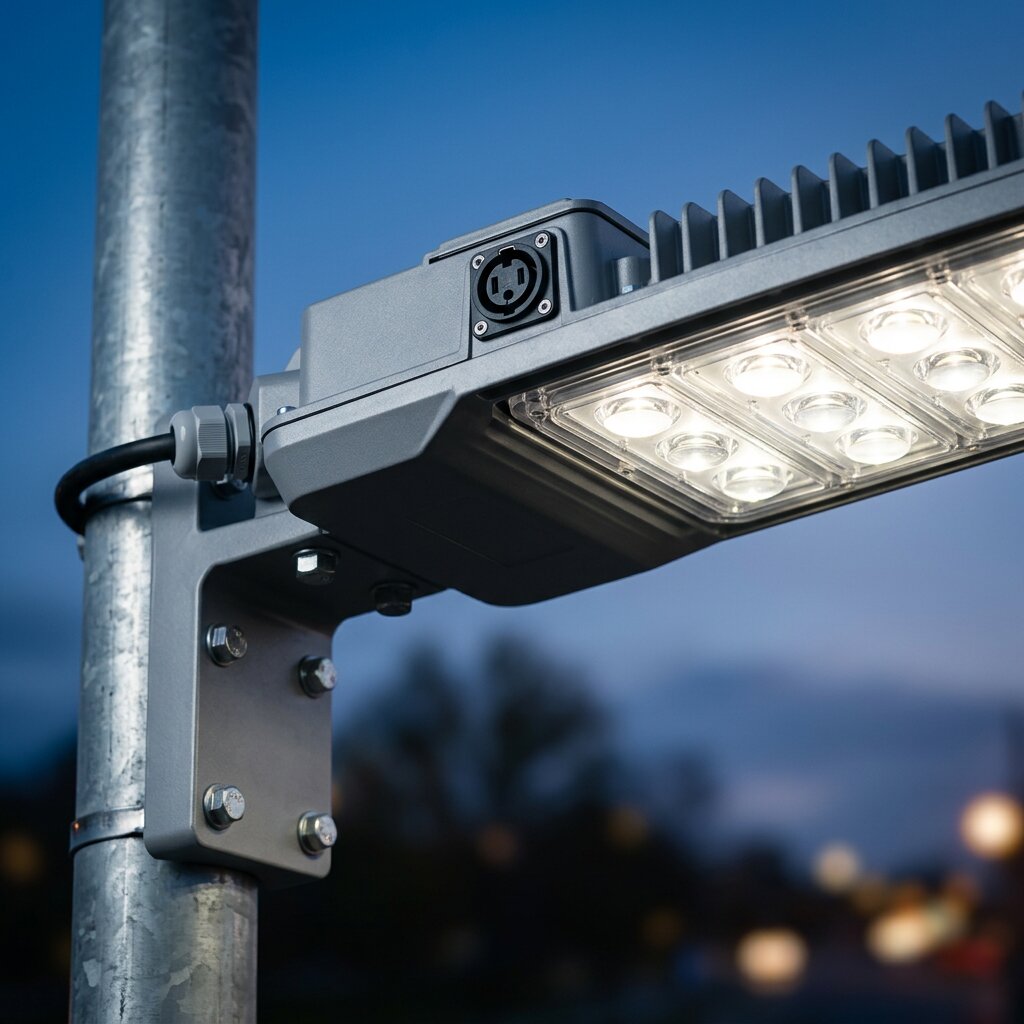

Стационарное освещение автомобильных дорог реализуется консольными светильниками, которые монтируются на опорах через кронштейны Г-образной или прямой формы. Это не декоративные парковые приборы и не офисные панели — дорожный светильник работает в жёстких условиях: перепады температуры от −40 до +50 °С, ветровые нагрузки, вибрации от проезжающего транспорта, пыль, влага и химические реагенты.
Светодиодные консольные светильники для дорог практически полностью вытеснили газоразрядные (ДРЛ, ДНаТ) благодаря нескольким принципиальным преимуществам. Энергопотребление LED-приборов в 3–5 раз ниже при аналогичном световом потоке. Срок службы составляет 50 000–80 000 часов без замены источника света и без существенного падения светоотдачи. Мгновенное включение без прогрева, возможность диммирования и управления по протоколам DALI или 1–10V позволяют встраивать светильники в автоматизированные системы управления наружным освещением.
Ключевые характеристики дорожного светильника
При выборе оборудования для освещения проезжей части необходимо оценивать не отдельные параметры, а их совокупность. Мощность сама по себе ничего не говорит о пригодности прибора — важен световой поток (в люменах), светоотдача (лм/Вт) и кривая силы света (КСС). Для магистральных дорог применяются светильники с широкой асимметричной КСС типа Ш, обеспечивающей максимальный вынос света на дорожное полотно при минимальном засвете обочины. Для городских улиц и перекрёстков используется полуширокая КСС, для парковок и проездов — косинусная.
Степень защиты корпуса — не ниже IP65, а для регионов с высокой запылённостью и агрессивной средой (промзоны, прибрежные территории) рекомендуется IP66. Корпус выполняется из литого или экструдированного алюминия — это одновременно и конструктивный элемент, и радиатор. Пластиковые корпуса допустимы для маломощных парковых светильников, но не для дорожного освещения.
Цветовая температура для автодорог выбирается в диапазоне 4000–5000 К. Тёплый свет (3000 К) допустим в жилых зонах и на местных проездах, но на скоростных магистралях он снижает контрастную чувствительность водителя. Индекс цветопередачи (CRI) для дорог нормируется менее строго, чем для интерьеров, но CRI ≥ 70 обеспечивает достаточное различение цветов дорожных знаков и разметки.
Чек-лист перед заказом светильников для дорожного освещения
- Определён класс дороги (А, Б, В) и соответствующие нормы яркости и освещённости по СП 52.13330
- Рассчитана ширина проезжей части, количество полос и наличие разделительной полосы
- Определена высота установки опор и длина кронштейна (вылет консоли)
- Выбрана кривая силы света (КСС) под схему расстановки: широкая для односторонней, полуширокая для двусторонней
- Учтена ветровая нагрузка региона — эффективная парусность светильника не превышает допустимую для выбранной опоры
- Проверено соответствие степени защиты IP условиям эксплуатации (пыль, влага, реагенты)
- Запрошен у производителя IES-файл для расчёта освещённости в DIALux или Relux
- Уточнена совместимость драйвера с системой управления (DALI, 1–10V, NEMA-разъём)
- Согласован угол наклона светильника на кронштейне — от него зависит реальное светораспределение

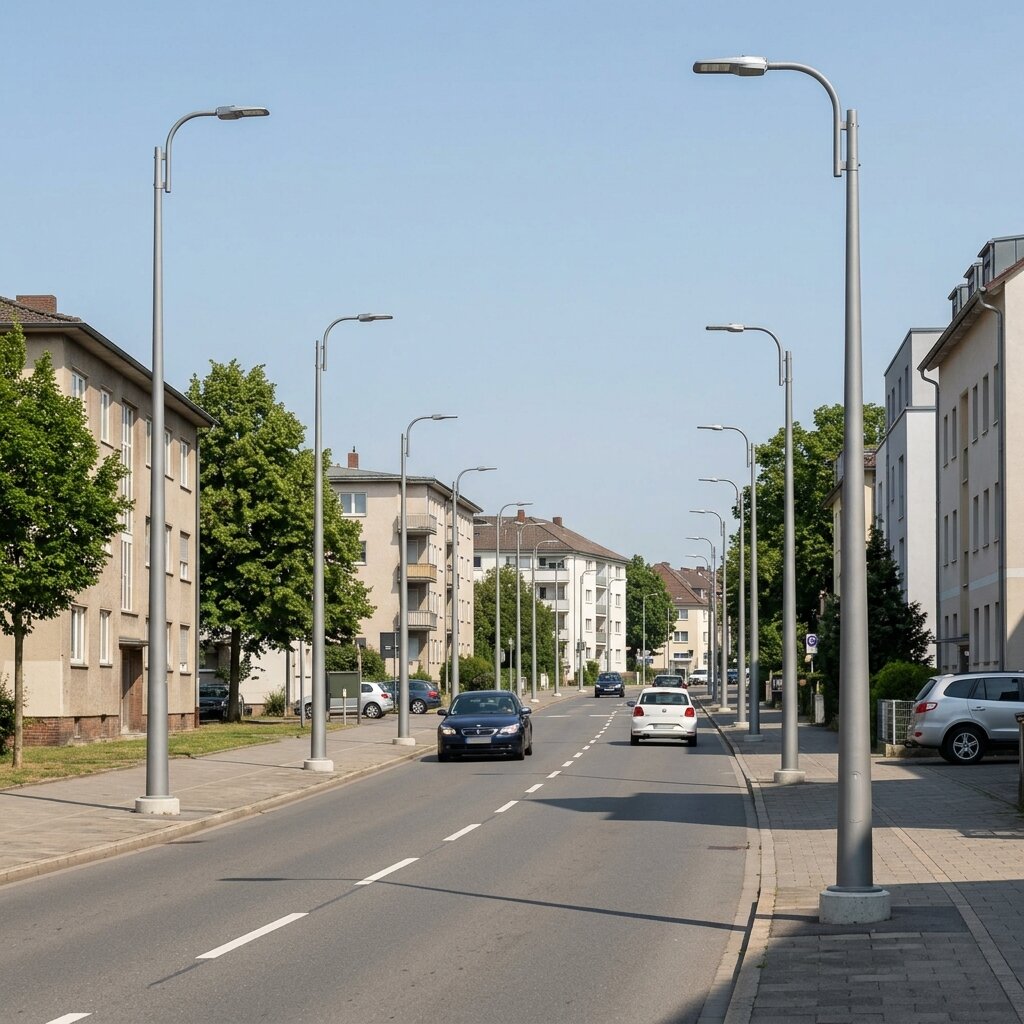

Опоры, расстановка и схемы монтажа дорожного освещения
Расстановка опор освещения — вторая после выбора светильника задача, от которой зависит равномерность освещения дороги. Расстояние между опорами, высота подвеса, длина кронштейна и схема расположения (односторонняя, двусторонняя, шахматная, по центральной оси) рассчитываются в светотехническом проекте и проверяются в специализированном ПО — DIALux, Relux или аналогах.
Односторонняя расстановка применяется на дорогах, ширина проезжей части которых не превышает 12 м. Двусторонняя (напротив друг друга или в шахматном порядке) — для широких магистралей. Расстояние между столбами освещения обычно составляет 25–45 м и зависит от мощности светильника, высоты установки и требуемой равномерности. Чем выше опора, тем больше допустимый шаг — но выше стоимость самой опоры и монтажных работ.
Высота установки консольных светильников на магистральных дорогах — от 10 до 12 м. На улицах районного значения — 8–10 м. На местных проездах и дворовых территориях — 5–8 м. Угол наклона светильника на кронштейне влияет на реальное светораспределение: даже отклонение в 5° смещает световое пятно на несколько метров вперёд или назад по оси дороги. Именно поэтому при монтаже дорожного освещения угол контролируется по паспорту прибора, а не выставляется «на глаз».
Для фиксации опор в грунте используются закладные детали — стальные фланцевые конструкции, которые бетонируются в фундамент до установки самой опоры. Глубина заложения и диаметр фланца подбираются под ветровую нагрузку региона и высоту опоры.
Типичные ошибки при организации освещения дорог
Ошибки, которых стоит избегать
- Выбор светильника по мощности, а не по светораспределению. Два прибора одинаковой мощности могут давать совершенно разную картину на дорожном полотне — всё определяется кривой силы света (КСС). Светильник с узкой КСС, установленный на низкую опору, создаст яркие пятна с тёмными промежутками. Правильно: запрашивать у производителя IES-файл, проверять светораспределение в DIALux или Relux и подбирать КСС под конкретную схему расстановки.
- Игнорирование равномерности освещения. Средняя освещённость может формально соответствовать норме, но при низкой равномерности водитель видит чередование ярких и тёмных зон — так называемый «зебра-эффект». Это утомляет зрение и снижает реакцию. Правильно: контролировать не только среднюю, но и минимальную освещённость, а также отношение Emin/Ecp, которое должно быть не ниже 0,35 для магистральных дорог.
- Установка светильников без учёта слепящего действия. Неправильный угол наклона или неверно подобранная оптика направляет часть светового потока в глаза водителям встречного направления. Показатель ослеплённости (TI — Threshold Increment) нормируется и не должен превышать 10–15 % для дорог категории А. Правильно: использовать светильники с отсечной оптикой (cut-off) и выставлять угол наклона строго по рекомендации производителя.
- Применение одинаковых светильников на перегоне и на перекрёстке. На перекрёстках, пешеходных переходах и остановках транспорта нормы яркости выше, чем на прямом участке дороги. Одинаковые приборы по всей трассе не обеспечивают усиленного освещения опасных зон. Правильно: в опасных зонах использовать светильники увеличенной мощности или уменьшать расстояние между опорами, закладывая это в проект.
- Экономия на опорах — установка мощных светильников на низкие столбы. Чем ниже подвес, тем уже полоса освещения и тем сильнее слепящее действие. Попытка компенсировать высоту мощностью даёт избыточную яркость в ближней зоне и провал в дальней. Правильно: высота опоры, мощность светильника и расстояние между столбами — это связанная тройка параметров, которая рассчитывается в проекте, а не выбирается поштучно.
Ответственность за освещение дорог. Владелец дороги несёт ответственность за соответствие параметров освещения нормативам. При ДТП в тёмное время суток экспертиза проверяет освещённость и равномерность на участке — если параметры ниже нормы, это квалифицируется как ненадлежащее содержание дороги. Проектирование освещения дорог должно выполняться на основании светотехнического расчёта, а не «по аналогии» с соседним участком.
Сравнение типов светильников для разных категорий дорог
| Параметр | Магистраль (кат. А) | Районная улица (кат. Б) | Местный проезд (кат. В) | Пешеходная зона / парковка |
|---|---|---|---|---|
| Средняя яркость покрытия | ≥ 1,6 кд/м² | ≥ 1,0 кд/м² | ≥ 0,4 кд/м² | — |
| Средняя освещённость | ≥ 20 Лк | ≥ 15 Лк | ≥ 6 Лк | ≥ 2–10 Лк |
| Равномерность (Emin/Ecp) | ≥ 0,35 | ≥ 0,35 | ≥ 0,25 | ≥ 0,10–0,25 |
| Высота опоры | 10–12 м | 8–10 м | 5–8 м | 3,5–6 м |
| Мощность светильника | 150–300 Вт | 80–150 Вт | 40–80 Вт | 20–60 Вт |
| КСС (тип светораспределения) | Широкая (Ш) | Полуширокая (Л) | Полуширокая / Косинусная | Косинусная / Круговая |
| Цветовая температура | 4000–5000 К | 4000 К | 3000–4000 К | 3000 К |
| Степень защиты | IP66 | IP65–IP66 | IP65 | IP54–IP65 |
| Тип светильника | Консольный LED | Консольный LED | Консольный / торшерный | Парковый / торшерный |
Энергоэффективность и управление дорожным освещением
Энергосберегающее освещение дорог — не маркетинговый лозунг, а экономическая необходимость. Протяжённость автодорог исчисляется тысячами километров, и даже снижение потребления на 10–15 % на один светильник в масштабе муниципалитета даёт значительную экономию бюджета. Переход с газоразрядных ламп на светодиодные LED-приборы сокращает расход электроэнергии в 3–5 раз. Дополнительную экономию обеспечивает диммирование уличного освещения — автоматическое снижение мощности в ночные часы, когда интенсивность движения падает.
Системы автоматического управления наружным освещением работают по нескольким сценариям: по расписанию (снижение до 70–50 % после полуночи), по датчикам освещённости (включение и отключение по уровню естественного света), по датчикам движения (для местных дорог и дворовых территорий) или комбинированно. Для подключения к таким системам светильник должен поддерживать протокол диммирования — DALI, 1–10V или иметь NEMA-разъём для установки контроллера.
Светильники с высокой светоотдачей (свыше 130 лм/Вт) позволяют использовать менее мощные приборы при том же результате на дорожном полотне. Это снижает не только энергопотребление, но и тепловую нагрузку на корпус, а значит — увеличивает ресурс LED-модулей. При проектировании энергоэффективного освещения городских улиц учитывается не только стоимость оборудования, но и совокупная стоимость владения: электроэнергия, обслуживание дорожных светильников, замена вышедших из строя приборов на протяжении 15–20 лет эксплуатации.
DC-Light производит уличные светильники с диммируемыми драйверами и поддержкой стандартных протоколов управления. Для крупных объектов — трасс, городских улиц, подъездных дорог — предусмотрена возможность изготовления светильников с индивидуальной оптической схемой и заданной кривой силы света под конкретный проект.
Особые объекты: перекрёстки, переходы, поселковые дороги
Ряд объектов дорожной инфраструктуры требует отдельного подхода к освещению. Перекрёстки и транспортные развязки — зоны повышенной опасности, где водителю нужно одновременно контролировать несколько направлений. Здесь применяются светильники с полуширокой или круговой КСС, обеспечивающей равномерное заполнение светом всей площади пересечения. Освещение перекрёстков и развязок рассчитывается отдельно от перегонов, с увеличенной средней яркостью.
Освещение пешеходных переходов — особая задача. Водитель должен видеть пешехода на переходе за 100–150 м, а это возможно только при повышенной вертикальной освещённости (не менее 20 Лк в полосе ожидания). Для нерегулируемых переходов применяется акцентное освещение: дополнительные светильники, направленные на зону перехода, часто с более холодной цветовой температурой (5000 К) для контрастного выделения на фоне основной магистральной подсветки.
Освещение дорог в посёлках и сельских поселениях нормируется мягче — средняя освещённость покрытия должна составлять не менее 6–10 Лк при равномерности от 0,25. Но здесь другая сложность: бюджет ограничен, расстояния между населёнными пунктами велики, а обслуживание дорожных светильников проводится нерегулярно. Именно поэтому для таких объектов критичны долговечность и отказоустойчивость приборов. Светодиодные светильники со сроком службы 50 000+ часов и гарантией производителя решают эту задачу лучше, чем дешёвые газоразрядные аналоги, требующие ежегодной замены ламп.
Для освещения парковок и проездов рядом с дорогами применяются ландшафтные светильники или маломощные консольные приборы на опорах уменьшенной высоты. Нормы здесь менее жёсткие, но равномерность по-прежнему важна — тёмные зоны на парковке создают ощущение небезопасности и усложняют ориентирование.
Частые вопросы об освещении автомобильных дорог
Какая минимальная освещённость требуется для городской дороги?
Зависит от категории. Для магистральных улиц общегородского значения (кат. А) — не менее 20 Лк при средней яркости покрытия 1,6 кд/м². Для районных улиц (кат. Б) — 15 Лк и 1,0 кд/м². Для местных проездов (кат. В) — 6 Лк и 0,4 кд/м². Эти значения приведены в СП 52.13330 и являются минимальными — проект может предусматривать более высокие показатели.
Чем светодиодные дорожные светильники лучше ДНаТ?
Светодиодные приборы потребляют в 3–5 раз меньше электроэнергии при аналогичном световом потоке. Срок службы LED-модулей — 50 000–80 000 часов против 12 000–15 000 у ДНаТ. Светодиоды включаются мгновенно, поддерживают диммирование, обеспечивают более высокую цветопередачу и не содержат ртути. Совокупная стоимость владения на горизонте 10 лет у LED-светильников значительно ниже.
Какое расстояние должно быть между опорами освещения на дороге?
Расстояние рассчитывается в светотехническом проекте и зависит от высоты опоры, мощности светильника и кривой силы света. Типовые значения: 30–45 м для магистралей с опорами 10–12 м, 25–35 м для районных улиц с опорами 8–10 м, 20–30 м для местных проездов. Точное значение определяется расчётом в DIALux или Relux — «на глаз» проектировать нельзя.
Нужен ли светотехнический проект для дорожного освещения?
Да. Для дорог общего пользования светотехнический проект обязателен — он подтверждает соответствие нормам СП 52.13330 и ГОСТ Р 55706. Без проекта невозможно согласовать строительство или реконструкцию освещения с заказчиком и надзорными органами. Даже для ведомственных или дворовых дорог проект позволяет избежать перерасхода оборудования и энергии.
Можно ли использовать парковые светильники для освещения проезжей части?
Для дорог категорий А и Б — нет. Парковые приборы имеют круговую КСС и небольшую мощность, они не обеспечивают направленного светораспределения, необходимого для освещения проезжей части. Для местных проездов, дворовых территорий и подъездных дорог к садовым товариществам использование парковых светильников допустимо, если расчёт подтверждает соответствие нормам освещённости.
Какой срок службы у LED-светильников для наружного освещения?
Производители гарантируют ресурс LED-модулей от 50 000 до 100 000 часов — это 12–25 лет при ежедневной работе 10–12 часов. Реальный срок службы зависит от качества теплоотвода и электроники. Светильники с литым алюминиевым корпусом и драйвером с защитой от перенапряжений отрабатывают заявленный ресурс без замены компонентов. Дешёвые приборы с пластиковым корпусом и бюджетным драйвером теряют до 30 % светового потока уже через 2–3 года.
Производит ли DC-Light консольные светильники для автодорог?
Да. DC-Light выпускает уличные светодиодные светильники консольного типа для дорог, парковок, подъездных территорий и городских улиц. Доступны серийные модели, а также изготовление по ТЗ — с заданной мощностью, оптической схемой и типом драйвера. Минимальный заказ — от 1 штуки, сроки изготовления серийных моделей — от 3 рабочих дней.
