Освещение для ангаров — задача, в которой ошибки на этапе проектирования оборачиваются пересветами, тёмными зонами и перерасходом электроэнергии. Ангар — это высокие потолки, большие площади и нередко агрессивная среда, поэтому для каждого такого объекта нужен расчёт, а не шаблонное решение. В этой статье разбираем, какие светильники подходят для ангаров, как рассчитать количество приборов и на что обращать внимание при заказе у производителя.
Почему ангар — сложный объект для освещения
Ангар отличается от стандартного производственного помещения по нескольким параметрам, каждый из которых влияет на проект освещения.
Высота потолков от 6 до 24 метров. Чем выше точка подвеса, тем больше должен быть световой поток прибора, чтобы на уровне рабочей зоны сохранялась нормативная освещённость. При высоте свыше 10 м обычные офисные или торговые светильники не справляются — нужны промышленные приборы с направленной оптикой, а мощность подбирают по расчёту.
Ограниченный или отсутствующий естественный свет. Многие ангары — арочные или каркасные конструкции с минимальным количеством окон либо вовсе без них. Основная осветительная нагрузка ложится на искусственное освещение, и система должна стабильно работать в течение всего рабочего времени.
Агрессивная среда. Пыль, влажность, перепады температур от −30 до +40 °C — типичные условия для неотапливаемого ангара. Светильники без достаточной степени защиты корпуса (как правило, не ниже IP54, а для влажных и сильно запылённых зон — IP65) выходят из строя значительно быстрее расчётного ресурса.
Большая площадь. Ангары от 500 до 5 000 м² и более требуют десятков, а иногда и сотен светильников. Ошибка в расчёте количества приборов или их расстановке приводит к неравномерной освещённости: появляются тёмные зоны между рядами или, наоборот, избыточная яркость у стен.
Именно поэтому подбор светильников для ангара начинается с анализа конкретного объекта: назначения, габаритов, высоты подвеса, температурного режима и специфики выполняемых работ.
Типы ангаров и их особенности для проекта освещения. Каркасные ангары на металлических фермах позволяют крепить светильники непосредственно к несущим элементам, что упрощает монтаж и обслуживание. Бескаркасные арочные конструкции из профилированного листа — более сложный случай: точечные нагрузки на обшивку недопустимы, и для крепления приборов требуются дополнительные направляющие или тросовые системы. Тентовые ангары — самый ограниченный вариант: мягкая оболочка не несёт нагрузку, поэтому светильники размещают на каркасных стойках или внешних конструкциях.
Функциональное назначение ангара также определяет состав системы освещения. Складской ангар с напольным хранением может обойтись минимально достаточным количеством приборов, а производственный цех с рабочими зонами и участками контроля качества требует зонированного подхода с разными уровнями освещённости.
Нормы освещённости и требования для ангаров
Проектирование системы освещения ангара выполняют с учётом СП 52.13330.2016 с действующими изменениями. Точные значения освещённости определяют по характеру зрительной работы, составу функциональных зон и принятой системе освещения. Для ангаров и складских помещений на практике обычно ориентируются на следующие уровни:
| Функциональная зона | Ориентировочный уровень освещённости, лк | Рекомендуемая цветовая температура |
|---|---|---|
| Погрузка, выгрузка, сортировка, комплектация | 150–200 | 4000–5000 K |
| Зоны со стеллажным хранением | 100–200 | 4000–5000 K |
| Напольное хранение грузов | 75 | 4000 K |
| Кладовые, рампы, вспомогательные зоны | 50 | 4000 K |
| Технические проходы и коридоры | 100 и более, в зависимости от режима эксплуатации | 4000 K |
| Зона ремонта, техобслуживания, визуального контроля | 300 | 4000–5000 K |
Нормы задают минимально допустимый уровень освещённости, который должен обеспечиваться в эксплуатации. На практике в расчёт закладывают запас с учётом загрязнения светильников, состояния помещения и снижения светового потока со временем. Для светодиодных систем часто ориентируются на критерий L70: к заданному сроку службы световой поток должен сохраняться не менее чем на уровне 70 % от первоначального.
Коэффициент запаса. В светотехническом расчёте для ангаров обычно учитывают коэффициент запаса. Для относительно чистых помещений он нередко принимается около 1,4, а для более пыльных и тяжёлых условий — выше. Точное значение выбирают по условиям эксплуатации, графику обслуживания и принятой методике расчёта.
Помимо уровня освещённости, важны равномерность распределения света, ограничение слепящего действия, а также показатели качества света. Для рабочих зон в производственных помещениях часто ориентируются на равномерность не ниже 0,6. Коэффициент пульсации особенно важен там, где возможен стробоскопический эффект: в таких зонах его принимают не более 10 %. Для участков визуального контроля, работы с маркировкой и документами обычно выбирают светильники с индексом цветопередачи не ниже Ra 80.
Какие светильники подходят для ангаров
Для освещения ангаров и складов используют промышленные светильники нескольких типов. Выбор зависит от высоты подвеса, конструкции кровли и задач освещения.
По типу освещения

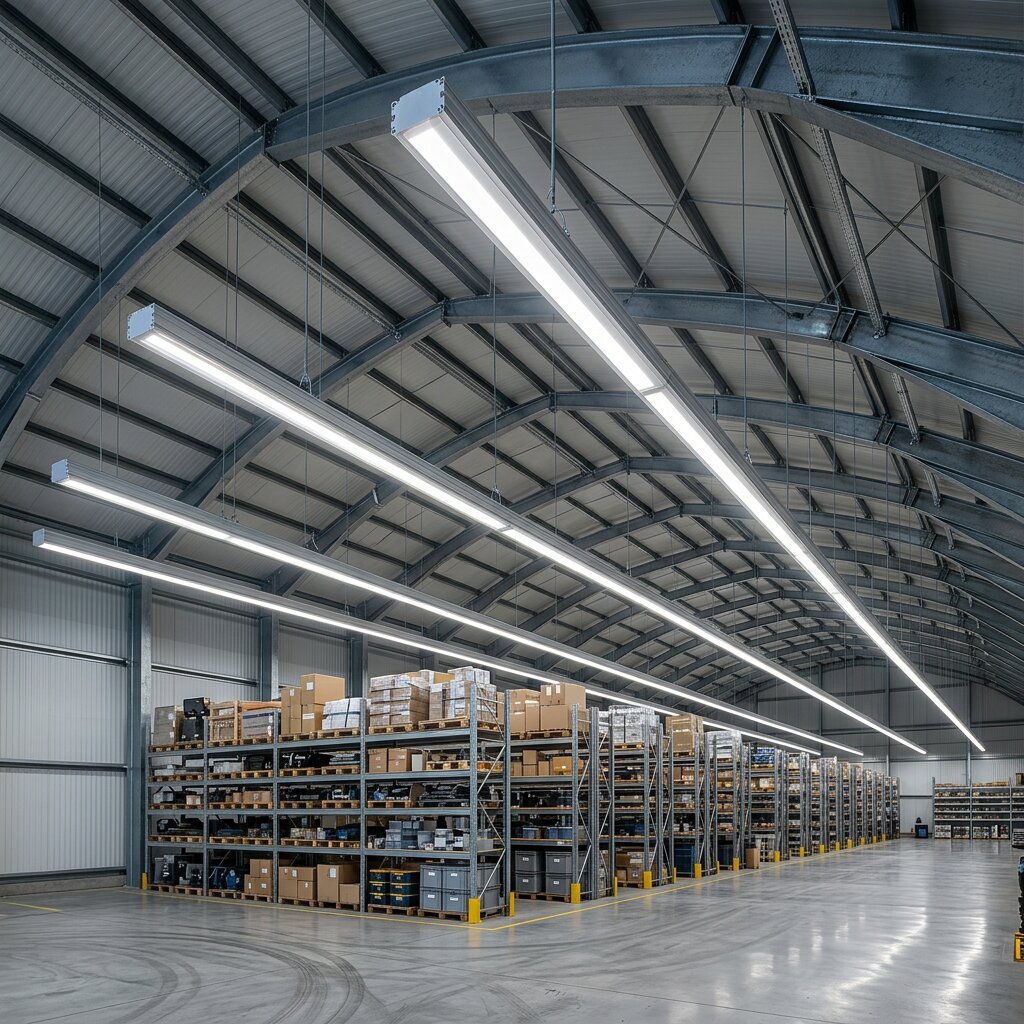

Общее освещение. Обеспечивает базовый световой поток по всей площади ангара. Светильники размещаются равномерно по потолку или на тросовых подвесах. Для общего освещения подходят линейные светильники мощностью от 36 до 150 Вт и промышленные приборы типа High Bay мощностью от 100 до 300 Вт.
Рабочее (локальное) освещение. Устанавливается над зонами, где требуется повышенная освещённость: рабочими местами, участками сборки, зонами контроля качества. Здесь используют накладные линейные светильники или приборы на кронштейнах с направленной оптикой.
Аварийное освещение. Предусматривается для безопасной эвакуации и завершения потенциально опасных операций при отключении основного питания. Для путей эвакуации нормируют отдельные показатели, а для больших помещений может дополнительно применяться антипаническое освещение. Аварийные светильники часто комплектуются встроенным или внешним автономным источником питания с расчётным временем работы от 1 часа и более — в зависимости от проекта и требований объекта.
По способу монтажа
Подвесной монтаж на тросах. Оптимален для ангаров с высотой потолков от 8 м и выше. Позволяет опустить светильник до расчётной высоты, что повышает эффективность освещения без неоправданного увеличения мощности приборов. Подвесные промышленные светильники крепятся к фермам, балкам или другим несущим элементам.
Накладной монтаж. Подходит для ангаров с высотой до 8 м, где светильники крепятся непосредственно к потолку или стенам. Накладные промышленные светильники компактнее и проще в обслуживании.
Боковой монтаж. Используется как дополнение к потолочному. Светильники устанавливаются на стены или колонны на высоте 3–5 м, обеспечивая подсветку проходов, рабочих мест и зон погрузки.
Почему LED — оптимальное решение для ангаров
Светодиодные светильники во многих проектах заменили газоразрядные, металлогалогенные и люминесцентные приборы. Основные причины:
- высокая световая отдача — для качественных промышленных моделей часто в диапазоне 130–170 лм/Вт;
- ресурс 50 000–100 000 часов — при корректном тепловом режиме и качественных комплектующих;
- мгновенное включение на полную мощность без прогрева;
- возможность работы при низких и высоких температурах — в пределах, заявленных производителем для конкретной модели;
- при качественном драйвере пульсация может быть менее 5 %;
- снижение энергопотребления по сравнению с газоразрядными аналогами.
Для ангаров с высотой потолков свыше 12 м целесообразно рассматривать приборы мощностью 150–300 Вт с узкой или средней оптикой, а для невысоких конструкций (6–8 м) — линейные светильники 36–72 Вт с более широким светораспределением. Точные значения мощности и угла раскрытия выбирают только по расчёту.
Материалы корпуса и их влияние на срок службы
Корпус промышленного светильника для ангара изготавливается из алюминиевого профиля, листовой стали с порошковой окраской или ударопрочного поликарбоната. Алюминий — оптимальный выбор для большинства сценариев: он лёгкий, коррозионностойкий, эффективно отводит тепло от LED-модулей и продлевает ресурс светодиодов. Стальной корпус прочнее, но тяжелее и в условиях высокой влажности требует надёжной антикоррозионной защиты. Поликарбонатные корпуса применяются в том числе в химически агрессивных средах.
Рассеиватель бывает матовым (снижает слепящий эффект, даёт более равномерное распределение света) и прозрачным (обеспечивает максимальную светоотдачу, но даёт более жёсткий свет). Для ангаров, где персонал находится под светильниками, матовый рассеиватель часто предпочтительнее — он помогает снизить дискомфортную блескость.
Когда имеет смысл заказывать нестандартные светильники
Серийные промышленные модели закрывают большую часть задач. Но для ряда ситуаций типовых решений недостаточно:
- нестандартная длина пролёта — нужен светильник определённого размера, чтобы ряды сходились без разрывов;
- особые требования к цветопередаче (Ra ≥ 90 и выше) — для зон визуального контроля качества продукции;
- специфический угол оптики под конкретную геометрию ангара;
- интеграция с системами управления: DALI, 1–10V, датчики освещённости и движения;
- увеличенная длина корпуса или нестандартный способ крепления под конструкцию объекта.
DC-Light — завод-производитель светодиодных светильников в Санкт-Петербурге. Мы изготавливаем как серийные модели из каталога (от 3 рабочих дней), так и нестандартные приборы по техническому заданию, чертежу или эскизу — от 5 до 14 рабочих дней. Минимальный заказ — от 1 штуки. На продукцию оформляются паспорта и подтверждающие документы, а перечень применимых стандартов и сертификатов зависит от конкретной модели и области её применения.
Чек-лист: что проверить перед заказом светильников для ангара
Чек-лист перед заказом
- Высота подвеса: от пола до точки крепления светильника — она определяет мощность и оптику прибора
- Назначение зон внутри ангара и требуемая освещённость по СП 52.13330.2016
- Температурный режим: отапливаемое или неотапливаемое помещение, диапазон температур
- Уровень запылённости и влажности — определяет необходимую степень защиты IP
- Конструкция кровли и наличие несущих балок / ферм для крепления подвесов
- Планируемый режим эксплуатации: круглосуточная работа или посменная
- Необходимость аварийного освещения и датчиков движения
- Наличие светотехнического расчёта (DIALux или аналог)
Типичные ошибки при освещении ангаров
Ошибки, которых стоит избегать
- Расчёт без учёта высоты подвеса. Заказчик ориентируется на паспортную мощность светильника, не пересчитывая освещённость на уровне рабочей поверхности. В итоге при высоте потолка 12 м прибор мощностью 50 Вт может дать на полу освещённость значительно ниже требуемой. Правильно: подбирать мощность и оптику под конкретную высоту установки, а лучше — выполнять светотехнический расчёт в DIALux.
- Выбор степени защиты IP20–IP40 для неотапливаемых ангаров. В межсезонье на корпусе образуется конденсат, а пыль проникает внутрь через негерметичный корпус. Через 1–2 года начинается деградация LED-модулей, падает световой поток. Правильно: для ангаров с перепадами температуры и запылённостью использовать светильники IP54 и выше, а для влажных помещений — как правило, IP65.
- Равномерная расстановка без зонирования. Одинаковое количество светильников по всей площади — это перерасход в зонах хранения и недостаток света в рабочих зонах. Правильно: разделять площадь ангара на функциональные зоны с разным уровнем освещённости и подбирать шаг размещения приборов под каждую зону отдельно.
- Игнорирование коэффициента отражения поверхностей. В ангарах с тёмными стенами и полом свет поглощается значительно сильнее, чем в помещениях со светлой отделкой. Расчёт без учёта отражающих свойств поверхностей занижает необходимое количество светильников. Правильно: при расчёте указывать реальные коэффициенты отражения стен, потолка и пола.
- Заказ без согласования крепления. Конструкция кровли ангара может не выдержать точечную нагрузку. Бескаркасный арочный ангар не имеет ферм и балок — крепить тяжёлые приборы напрямую к обшивке нельзя. Правильно: до заказа светильников уточнить у конструктора несущую способность кровли и согласовать способ монтажа — например, на тросы к дополнительным направляющим или на боковые стены.
Экономия на светильниках — ложная экономия. Дешёвые приборы с низким качеством драйвера могут деградировать уже через 1–2 года: снижается световой поток, растёт пульсация, выходят из строя отдельные модули. Стоимость замены и повторного монтажа на высоте 10–15 м многократно превышает разницу в цене между бюджетным и качественным светильником. При выборе обращайте внимание на гарантию производителя, комплект технической документации и подтверждённые характеристики светильника.

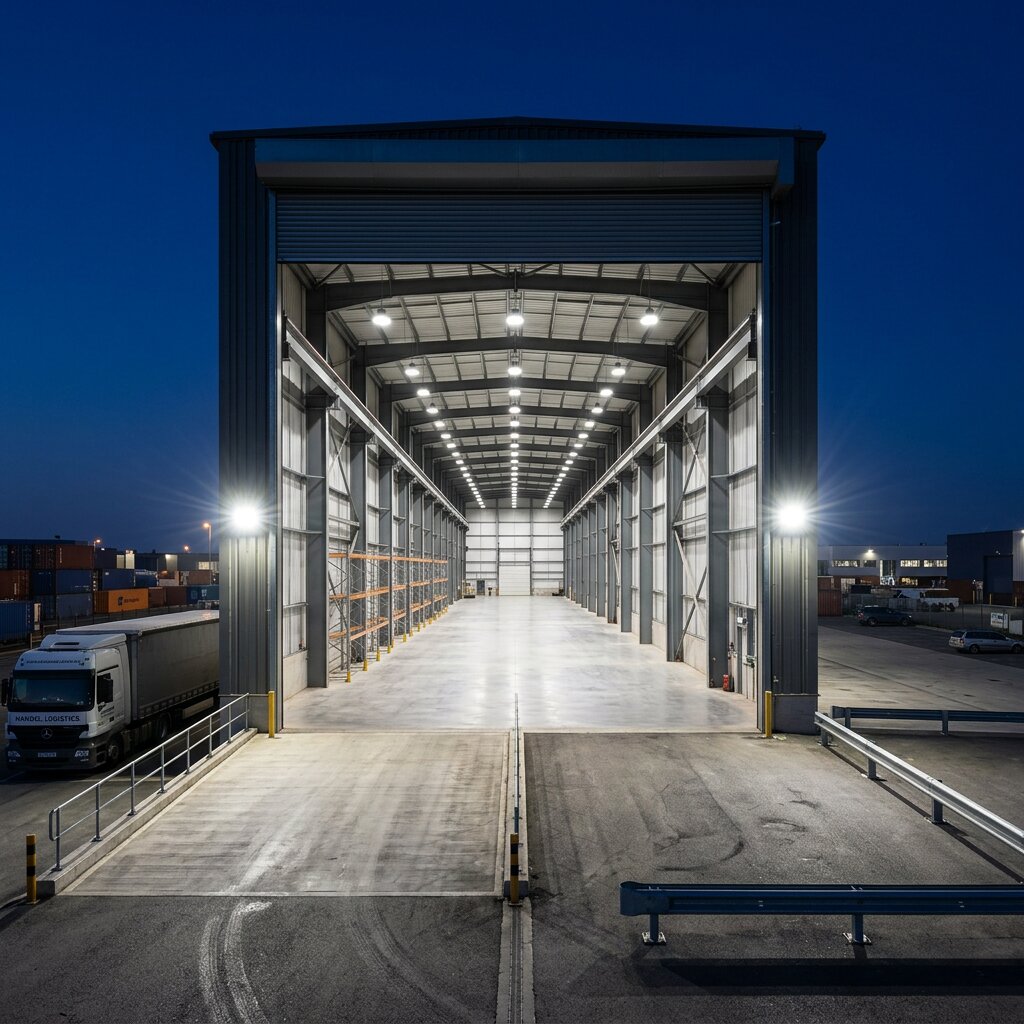

Зона погрузки — отдельная задача. Въездные ворота и рампы ангара требуют усиленного освещения: здесь работает техника, перемещаются грузы, а в тёмное время суток видимость критически важна для безопасности. Для этих участков нередко применяют LED-прожекторы мощностью 100–200 Вт с подходящей оптикой, направленные в зону маневрирования транспорта.
Прожекторы монтируются на фасад ангара или на кронштейны над воротами на высоте 5–8 м. Важно, чтобы свет не слепил водителей — для этого используют подходящую оптику и корректный угол установки, направляя поток вниз, на рабочую поверхность, а не в глаза оператору погрузчика.
Дополнительно на рампах можно устанавливать светильники с датчиками движения: свет включается при подъезде транспорта и отключается через заданный интервал. В ряде сценариев это помогает снизить энергопотребление по сравнению с постоянно работающей системой.
Сравнение типов светильников для ангаров
| Параметр | High Bay (колокол) | Линейный промышленный | LED-прожектор |
|---|---|---|---|
| Оптимальная высота | 8–24 м | 4–12 м | 6–15 м (боковой монтаж) |
| Мощность | 100–300 Вт | 36–150 Вт | 50–200 Вт |
| Светораспределение | 60–90° (направленное) | 90–120° (широкое) | 30–60° (концентрированное) |
| Монтаж | Подвесной (трос, цепь) | Подвесной или накладной | На кронштейне к стене / колонне |
| Лучший сценарий | Высокие ангары, склады, цеха | Средние ангары, проходы, рампы | Подсветка зон погрузки, фасадов, периметра |
| Равномерность | Высокая при правильном шаге | Высокая за счёт линейной формы | Локальная, требует точного наведения |
На практике чаще всего используют комбинацию: линейные светильники для общего освещения проходов и стеллажных зон, а High Bay — для центральных участков с высотой подвеса более 10 м. Прожекторы дополняют систему на рампах и у въездных ворот.
Частые вопросы об освещении ангаров
Сколько светильников нужно для ангара 1 000 м²?
Количество зависит от высоты потолка, назначения зон и требуемой освещённости. Для склада с высотой 10 м и целевым уровнем освещённости около 150 лк ориентировочно может потребоваться 25–35 приборов мощностью 150 Вт. Точное количество определяет светотехнический расчёт в DIALux — его можно запросить у нас бесплатно.
Какую степень защиты IP выбрать для ангара?
Для отапливаемого ангара с нормальной влажностью обычно рассматривают IP54. Для неотапливаемых ангаров с перепадами температур и конденсатом чаще выбирают IP65. Для помещений с повышенной влажностью или жёсткой мойкой требования могут быть выше — их уточняют по условиям эксплуатации.
Можно ли заменить лампы ДРЛ и МГЛ на светодиодные без замены проводки?
Во многих случаях — да, но это нужно проверять по месту. Светодиодные светильники обычно потребляют меньше энергии, поэтому существующая линия нередко выдерживает нагрузку. Однако состояние кабеля, автоматики, схема питания и наличие старой пускорегулирующей аппаратуры необходимо проверить отдельно. Перед модернизацией рекомендуем провести аудит электросети.
Как крепить светильники в бескаркасном арочном ангаре?
Обшивка бескаркасного ангара не рассчитана на точечные нагрузки. Возможные варианты крепления: натяжные тросы между стенами, дополнительные направляющие (швеллер или уголок) вдоль конструкции, монтаж на боковые стены при небольшой высоте. Способ выбирают после согласования с конструктором объекта.
Какую цветовую температуру выбрать для ангара?
Для большинства складских и производственных ангаров оптимальна нейтральная температура 4000–5000 K: она обеспечивает хорошую различимость объектов и не даёт излишне «жёлтого» света. Тёплый свет 3000 K в таких помещениях используют реже.
За какой срок DC-Light изготовит партию светильников для ангара?
Типовые промышленные модели из каталога — от 3 рабочих дней. Если нужны нестандартные размеры, специфический угол оптики или особый способ крепления — от 5 до 14 рабочих дней. Минимальный заказ — от 1 штуки. Доставка по всей России и в страны СНГ.
Выполняете ли вы расчёт освещения?
Да. Наши инженеры выполняют светотехнический расчёт в DIALux для вашего объекта. Для расчёта понадобятся план ангара с размерами, высота потолков и назначение функциональных зон. По результатам вы получите схему расстановки приборов, спецификацию и визуализацию уровня освещённости.
