Освещение горнолыжной трассы — задача, в которой пересекаются требования спортивных норм, особенности рельефа, экстремальные климатические условия и интересы безопасности катающихся. Свет на склоне работает не как декорация, а как инструмент управления видимостью: он формирует перепады микрорельефа, делает читаемыми ледяные участки и бугры, исключает зоны слепящего контраста и обеспечивает равномерную картинку для камер при телетрансляциях. Ниже — практическое руководство для проектировщиков и владельцев горнолыжных комплексов: как считать освещённость, какие приборы выбирать, где экономить нельзя и как организовать заказ оборудования у производителя.
Почему свет на склоне — отдельная инженерная задача
Лыжный спорт визуален в буквальном смысле: спортсмен и любитель управляют движением по тому, что видят перед собой за полсекунды до точки контакта с поверхностью. Малейший провал освещённости на участке спуска превращается в зону повышенного риска — на скорости 40–60 км/ч глаз не успевает перестроиться к темноте. Поэтому освещение лыжных трасс проектируется не «по средней цифре в люксах», а с расчётом равномерности на всём полотне склона.
Вторая особенность — снег. Свежий снежный покров отражает до 80–90 % падающего света, утрамбованный — около 40–60 %, а ледяная корка даёт направленные блики. Проектировщик работает не со светом на горизонтальной поверхности, как в спортзале, а с динамичной отражающей средой, где альбедо меняется по ходу склона и в течение дня. Стандартный расчёт по горизонтальной освещённости здесь работает плохо — нужен учёт рельефа и направления световых потоков.
Третья сложность — климат. Светильники и опоры эксплуатируются при температурах до −35 °C, ветровых нагрузках, обледенении, налипании мокрого снега. Корпус, оптика, драйвер и узлы крепления должны выдерживать многократные циклы замораживания и оттаивания без потери параметров. Для таких условий подходят только специализированные уличные светильники в герметичном исполнении с расширенным температурным диапазоном.
Нормы освещённости и нормативная база
Проект освещения горнолыжной трассы в России опирается на действующие своды правил по спортивным сооружениям и нормативы искусственного освещения открытых объектов. Для трасс международного уровня, где предусмотрена телетрансляция, дополнительно учитываются требования международных стандартов CIE по освещённости спортивных объектов и условиям видеосъёмки.
Базовый принцип нормирования: уровень освещённости и требования к равномерности зависят от назначения трассы. Чем выше скорости, чем сложнее рельеф и чем ответственнее задача (соревнования, телесъёмка) — тем жёстче параметры по средней освещённости, минимальной освещённости в любой точке полотна и допустимому коэффициенту равномерности (отношение минимума к среднему значению).
На практике для расчёта применяют несколько связанных параметров:
- Средняя горизонтальная освещённость на снежном полотне — базовый показатель, от 20 до 200 лк в зависимости от категории.
- Коэффициент равномерности (Uo) — для тренировочных трасс не ниже 0,4, для соревновательных — от 0,5 до 0,7.
- Цилиндрическая освещённость — критична для трасс с телетрансляцией: камера видит спортсмена сбоку, а не сверху.
- Ограничение слепимости (показатель GR) — не выше 50 для тренировок и не выше 40 для соревнований.
- Индекс цветопередачи Ra — от 70 для массового катания до 90 при видеосъёмке в 4K.
Расчёт освещённости снежного склона нельзя свести к одной плоскости. Полотно трассы — это наклонная поверхность переменной крутизны. Грамотный проект делается в специализированном ПО (DIALux, Relux) с построением 3D-модели рельефа и расчётом светового поля под фактический профиль склона, а не «на ровной плите 100×500 м».
Категории трасс и требуемые уровни освещённости
Чтобы не переплачивать за избыточную мощность и одновременно не получить опасный недосвет, система освещения проектируется под фактическое назначение склона. Условно выделяют четыре категории.
Учебные склоны и зоны для начинающих
Минимальные скорости, простой рельеф, основная задача — научить и обеспечить базовую видимость. Достаточно средней освещённости 30–50 лк при равномерности 0,4. Для таких объектов подойдут компактные опорные системы высотой 8–10 м с консольными прожекторами.
Массовое катание на курортах
Основной формат коммерческих горнолыжных комплексов. Здесь освещение лыжной трассы напрямую влияет на загрузку склона в вечернее время — а значит, на выручку курорта. Целевые значения: 80–150 лк на полотне, равномерность 0,4–0,5, ограничение слепимости. Высота опор — 12–18 м в зависимости от ширины склона.
Спортивные тренировочные трассы
Слалом, гигантский слалом, фристайл, могул. Высокие скорости, точные траектории, требование различать каждый бугор и стойку. Освещённость — 150–300 лк, равномерность не ниже 0,5, цилиндрическая составляющая обязательна. Используются мощные прожекторы с узкой и асимметричной оптикой, размещённые с учётом траектории спуска.
Трассы для соревнований и телетрансляций
Самый требовательный класс. Освещение горнолыжного склона рассчитывается под камеры: средняя освещённость 500–1000 лк и выше, равномерность от 0,7, цветовая температура 5000–5700 K, Ra ≥ 90, минимальная пульсация светового потока (не выше 1 % для видеосъёмки в slow-motion). Свет здесь — это часть телевизионного производства, а не только функциональная подсветка.
Что подготовить до запуска проекта освещения склона
- Топосъёмка трассы с продольным и поперечным профилем, шириной полотна и обозначением границ безопасности
- Категория объекта: учебный склон, массовое катание, тренировки, соревнования, наличие телесъёмки
- Длина трассы и количество спусков, которые планируется освещать одним контуром
- Доступная подведённая мощность и точки подключения к сети
- Высота возможной установки опор с учётом ветровых нагрузок и снеговой зоны региона
- Требования к управлению: диммирование, сценарии «тренировка / соревнование / уборка ратраком»
- Тип грунта в местах установки опор — для расчёта фундаментов и закладных деталей
- Сроки: до начала горнолыжного сезона, чтобы успеть смонтировать и пуско-наладить
Оборудование: прожекторы, опоры и узлы управления
Базовый комплект оборудования для освещения горнолыжного склона состоит из четырёх связанных групп: световые приборы, опорные конструкции, узлы электропитания и система управления. Каждая группа влияет на остальные — выбор прожектора задаёт высоту и тип опоры, а сценарии управления определяют требования к драйверам.

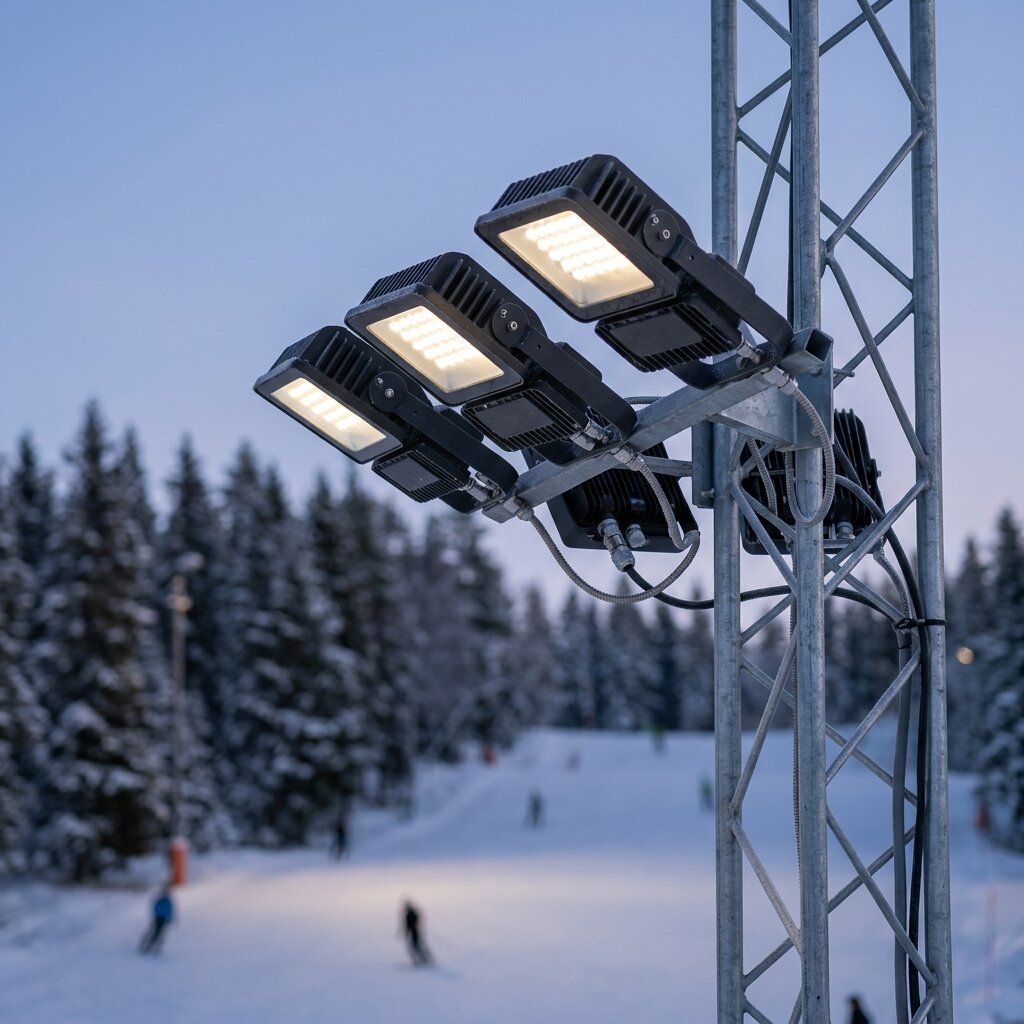

Светодиодные прожекторы
Современный стандарт освещения горнолыжных трасс — мощные светодиодные прожекторы с эффективностью 140–170 лм/Вт, степенью защиты IP66, рабочим диапазоном от −40 до +50 °C. Оптика подбирается под расстояние и угол падения: узкая (10°×10°) — для удалённых точек спуска, средняя (30°×60°) — для покрытия широких участков с одной мачты, асимметричная — для подсветки полотна без засветки прилегающего леса. Цветовая температура — 4000 K для массового катания, 5000–5700 K для соревнований и телесъёмки.
Опоры освещения
Высота 8–25 м в зависимости от ширины трассы и плотности расстановки. Применяются граненые или конические стальные опоры с горячим цинкованием — антикоррозийная защита критична на склонах, где влага и реагенты сокращают срок службы обычной краски в разы. Под опоры готовят бетонные фундаменты с закладными деталями. Опоры освещения и закладные детали рассчитываются под конкретный комплект приборов и снеговую/ветровую зону региона.
Узлы электропитания и автоматика
Прокладка кабеля по трассе ведётся в защитных трубах с учётом промерзания грунта и подвижек снегового покрова. Шкафы управления располагают в отапливаемых помещениях нижней или верхней станции. Современные системы поддерживают диммирование (1–10V, DALI) и сценарные режимы: «массовое катание», «вечерняя тренировка», «обслуживание ратраком», «закрытие склона». Это позволяет сократить расход электроэнергии на 30–50 % по сравнению с режимом «всё включено».
Дополнительная подсветка инфраструктуры
Помимо самой трассы освещения требуют зоны посадки на подъёмник, кассы, прокат, кафе, парковка, пешеходные маршруты между объектами курорта. Здесь применяются парковые светильники и ландшафтные модели — они формируют мягкую световую среду курорта без слепящего эффекта.
Сравнение схем расстановки опор для освещения трассы
| Схема | Где применяется | Высота опор | Шаг опор | Плюсы | Ограничения |
|---|---|---|---|---|---|
| Односторонняя | Узкие склоны до 25 м | 10–14 м | 30–40 м | Минимум опор и фундаментов, простая прокладка кабеля | Тени с одной стороны полотна, неравномерность по ширине |
| Двусторонняя в шахматке | Склоны 25–50 м, массовое катание | 12–18 м | 40–50 м | Хорошая равномерность, мягкие тени, оптимальный бюджет | Требуется кабель с двух сторон трассы |
| Двусторонняя параллельная | Тренировочные и соревновательные трассы | 15–22 м | 30–40 м | Высокая равномерность, контроль теней, подходит под телесъёмку | Высокая стоимость, больше опор и приборов |
| Высокомачтовая | Широкие склоны 60+ м, могул, фристайл | 20–30 м | 80–120 м | Минимум препятствий на склоне, обширное покрытие с одной точки | Сложный монтаж, требуются мощные прожекторы и крупные фундаменты |
| Комбинированная | Курорты с трассами разной категории | 10–25 м | Переменный | Подгонка под рельеф, оптимизация бюджета по зонам | Требует детального проекта и расчёта по участкам |
Типичные ошибки в проектах освещения горнолыжных склонов
Ошибки, которых стоит избегать
- Расчёт «по средней освещённости» без учёта равномерности. Проектировщик закладывает 100 лк среднего уровня, но в провалах между опорами реальное значение падает до 20–25 лк. Спортсмен на скорости попадает из света в полумрак и теряет ориентацию. Правильно: считать по коэффициенту равномерности Uo, контролировать минимальное значение в любой точке полотна, моделировать рельеф в DIALux или Relux.
- Прожекторы со слишком широкой оптикой на высоких мачтах. Свет «расплывается» по соседним участкам, лесу и небу, при этом на самой трассе не хватает яркости, а световое загрязнение раздражает соседние объекты. Правильно: подбирать оптику под расстояние и угол падения — асимметричные и узкоугольные модели для дальних точек, средние углы для ближних участков.
- Игнорирование слепимости при низком положении солнца и встречном свете. Прожекторы установлены так, что катающийся в нижней части склона смотрит прямо в источники света. Кратковременная засветка глаза приводит к потере видимости полотна на 1–2 секунды — на скорости это десятки метров. Правильно: рассчитывать показатель слепимости GR, использовать козырьки и асимметричную оптику, ориентировать корпус «по ходу спуска».
- Экономия на температурном диапазоне и IP-защите. Заказчик берёт «уличные» прожекторы с допустимым минимумом −20 °C, а курорт работает при −30 °C. После первой холодной ночи драйверы выходят из строя, корпуса трескаются, оптика мутнеет от конденсата. Правильно: выбирать приборы с подтверждённым диапазоном до −40 °C, степенью защиты IP66 и устойчивостью к ударным нагрузкам IK08–IK10.
- Отсутствие сценариев управления и диммирования. Система работает в режиме «включено всё на полную» с момента сумерек до закрытия склона. Расход электроэнергии превышает разумные пределы, ресурс приборов вырабатывается быстрее. Правильно: закладывать диммируемые драйверы и сценарные режимы — массовое катание, тренировка, обслуживание, дежурный свет. Экономия на счетах за электричество окупает автоматику за 1–2 сезона.
Цена ошибки на горнолыжном объекте измеряется не только деньгами. Падение спортсмена в плохо освещённом участке трассы — это травма, юридическая ответственность и репутационные потери курорта. Светотехнический расчёт до закупки оборудования стоит в десятки раз дешевле, чем переделка системы после первого сезона эксплуатации.
Заказ оборудования у производителя: что нужно знать
Освещение горнолыжной трассы редко комплектуется «из каталога» — почти всегда нужны нестандартные комбинации мощностей, оптики, длин кронштейнов и крепёжных решений под конкретный профиль склона. Для таких задач выгоднее работать напрямую с заводом-производителем, минуя цепочку посредников.

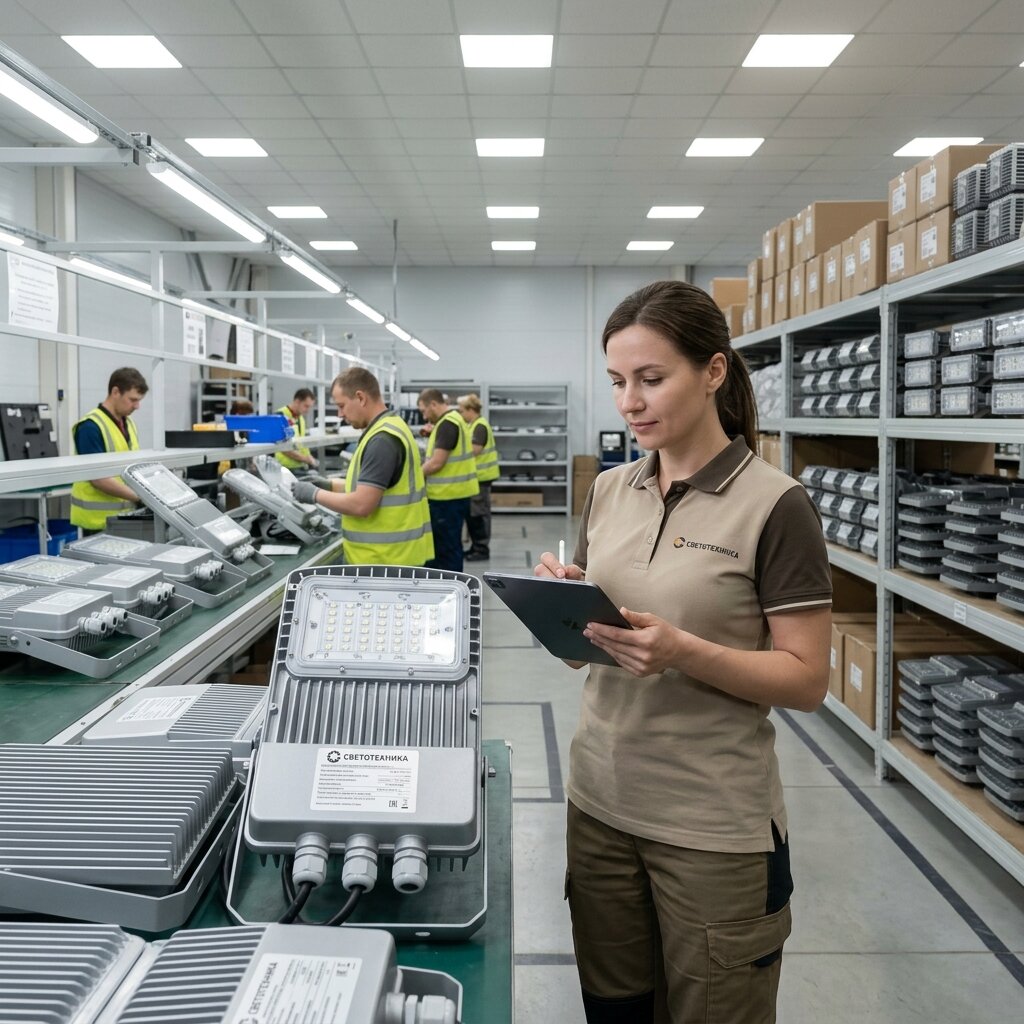

DC-Light — производство светодиодных светильников в Санкт-Петербурге. Мы выпускаем уличные и промышленные приборы, опоры освещения и закладные детали, а также изготавливаем нестандартные модели по чертежу, ТЗ или фото. Серийные позиции отгружаются от 3 рабочих дней, нестандартные — от 5 до 14 дней. Минимальный заказ — от 1 штуки, что важно при подборе единичных решений для конкретных точек трассы. Доставка организуется по всей России и в страны СНГ.
При работе с производителем заказчик получает три практических преимущества. Первое — возможность согласовать характеристики оптики и драйверов под результаты светотехнического расчёта, а не подгонять проект под имеющийся каталог. Второе — единая поставка комплекта «прожектор + опора + кронштейн + закладная», что снимает вопросы совместимости. Третье — прямая работа с инженерами производства при возникновении нештатных ситуаций на этапе монтажа и эксплуатации.
Частые вопросы об освещении горнолыжных трасс
Какая средняя освещённость нужна для коммерческого склона массового катания?
Для трасс массового катания на коммерческом курорте достаточный уровень — 80–150 лк средней горизонтальной освещённости при коэффициенте равномерности не ниже 0,4. Конкретное значение зависит от ширины полотна, перепада высот и доли вечерних посетителей в общей загрузке курорта. Если вечерние сеансы дают существенную выручку — закладывайте верхнюю границу диапазона.
Можно ли использовать обычные уличные прожекторы или нужны специализированные?
Обычные уличные прожекторы подходят только для учебных склонов в регионах с мягкими зимами. Для трасс в средней полосе и севернее нужны приборы с подтверждённым температурным диапазоном до −40 °C, IP66, ударопрочностью IK08 и более, низкой пульсацией. Также критична оптика — стандартные прожекторы со широкой засветкой создают слепящий эффект для катающихся.
Какая высота опор оптимальна для трассы шириной 30 метров?
Для склона шириной около 30 метров обычно используют двустороннюю расстановку опор высотой 12–16 метров с шагом 35–45 метров. Точные значения определяются после расчёта в специализированном ПО — на них влияют крутизна склона, требуемый уровень равномерности и характеристики выбранных прожекторов. На широких склонах от 50 м рассматривают высокомачтовые системы 20–30 м.
Как организовать управление освещением, чтобы экономить электроэнергию?
Современные драйверы поддерживают диммирование по протоколам 1–10V и DALI. Сценарии настраиваются через шкаф управления: дежурный режим для обслуживания склона ратраком (20–30 % мощности), массовое катание (70–80 %), тренировки и соревнования (100 %). Дополнительно можно подключить астрономический таймер и датчики освещённости. Экономия по сравнению с режимом «всегда полная мощность» — 30–50 %.
Что входит в комплект документов, который должен предоставить производитель?
На каждый прибор оформляется паспорт изделия с указанием технических характеристик и гарантийных условий. На продукцию выдаются сертификаты соответствия, протоколы испытаний по светотехническим параметрам и подтверждения класса защиты. Для опор освещения дополнительно поставляются расчёты на ветровую и снеговую нагрузку под регион установки.
Можно ли заказать прожекторы под конкретную оптику и кронштейн нестандартной формы?
Да, это стандартная практика для горнолыжных объектов. DC-Light изготавливает приборы под конкретное ТЗ: согласованная оптика, мощность драйвера, длина и геометрия кронштейна, цвет корпуса по RAL. Срок производства нестандартных позиций — от 5 до 14 рабочих дней. Минимальный заказ — от 1 штуки, что удобно для замены или дополнения существующей системы.
За какое время до открытия сезона нужно начинать проект освещения?
Оптимальный срок — за 4–6 месяцев до планируемого запуска. Из них примерно месяц уходит на топосъёмку и светотехнический расчёт, 2–4 недели на согласование спецификации и договоров, 2–4 недели на производство комплекта оборудования, 1–2 месяца на земляные работы, монтаж опор, прокладку кабеля и пусконаладку. Запас критически важен — часть работ выполняется до устойчивого снежного покрова.
