Освещение объектов нефтегазовой промышленности — это не просто подбор «ярких и прочных» светильников по каталогу. Это инженерная задача, в которой уровень взрывозащиты, степень IP, диапазон рабочих температур и конструкция корпуса определяются не предпочтениями заказчика, а классификацией зоны по ПУЭ, розой ветров на площадке и технологическим регламентом объекта. Ошибка на этапе подбора стоит дороже самой системы освещения: это остановка процесса, предписание Ростехнадзора и, в худшем сценарии, авария.
Классы взрывоопасных зон и логика подбора светильников
Любое проектирование освещения на нефтегазовом объекте начинается с одного документа — плана взрывоопасных зон. Он определяет, какой именно светильник допустим в каждой точке площадки. Работа с каталогом без этой информации заведомо бесполезна: один и тот же участок может требовать разное оборудование на расстоянии десяти метров.
По ПУЭ зоны делятся на классы В-I, В-Iа, В-Iб, В-Iг (зоны газовых и паровоздушных смесей) и В-II, В-IIа (зоны горючих пылей). Для газовой среды применяется дополнительная европейская классификация — Zone 1 и Zone 2. В зоне класса В-I смесь присутствует постоянно или регулярно — здесь нужны светильники с маркировкой Ex d (взрывонепроницаемая оболочка) уровня Gb, рассчитанные на группу взрывоопасности смеси IIA, IIB или IIC. Для зон В-Iа и В-Iг, где смесь возникает только при аварии, допустимо оборудование уровня Gc — повышенной надёжности Ex e или Ex n.
Ошибочно считать, что одной маркировки Ex достаточно. Светильник должен соответствовать конкретной подгруппе газа и температурному классу (T1–T6), который определяет максимальную температуру поверхности. Для объектов, где присутствует водород, нужна группа IIC и температурный класс не ниже T4. Для площадок с бензином и дизельным топливом — IIB и T3. Эти параметры прямо указываются в паспорте прибора и в его Ex-маркировке на шильде.
Для зон, находящихся за периметром взрывоопасной классификации — административно-бытовые корпуса, КПП, склады инертных материалов, диспетчерские — используются стандартные промышленные и офисные светильники с усиленной защитой от пыли и влаги. Это зоны, где допустимо применять обычные промышленные светильники в алюминиевом корпусе с классом защиты от IP54 до IP65, без Ex-маркировки.
Что именно освещают на нефтегазовом объекте
Нефтегазовая площадка — это не одно помещение, а десятки разнородных зон с собственными требованиями по освещённости, светораспределению и защите оборудования. Проектировать их «по одному шаблону» нельзя: результат будет либо избыточным по стоимости, либо несоответствующим нормативам.

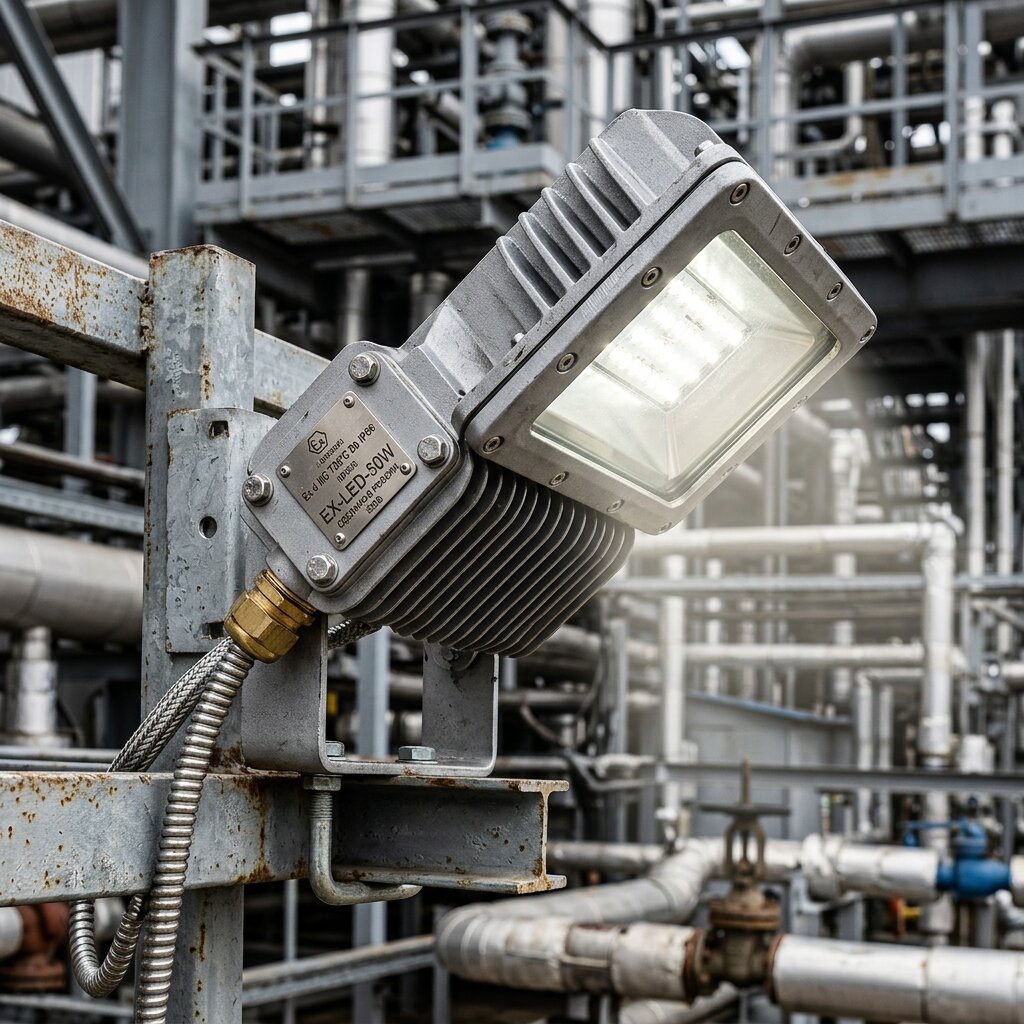

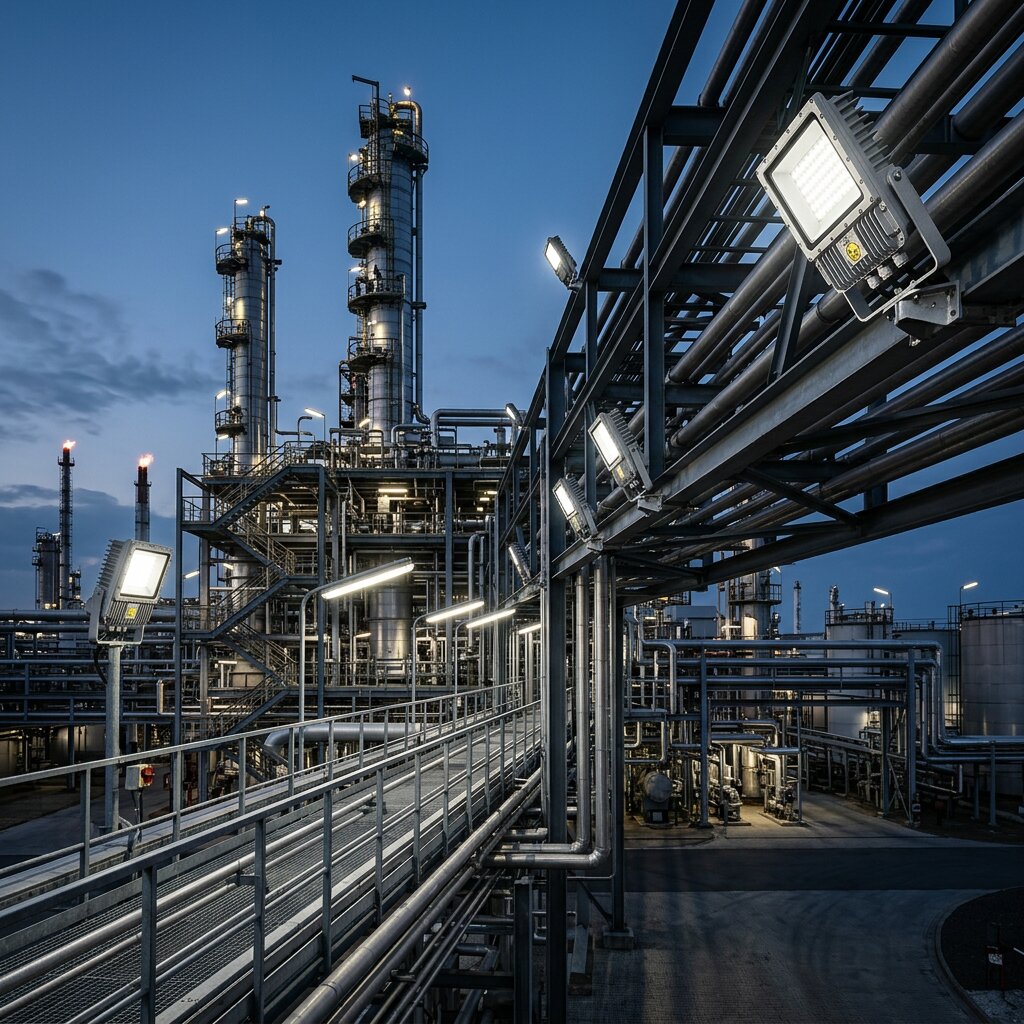

Технологические установки и эстакады
Колонны ректификации, компрессорные, насосные, эстакады трубопроводов. Требуется равномерное заливающее освещение рабочих площадок и лестниц — 50–75 лк для проходов, 150–200 лк для мест визуального контроля технологического процесса, 300 лк для зон обслуживания арматуры и КИП. Применяются взрывозащищённые прожекторы и светильники типа «кобра» на кронштейнах металлоконструкций. Высота установки — 6–12 метров, что диктует выбор оптики со средним или широким углом светораспределения.

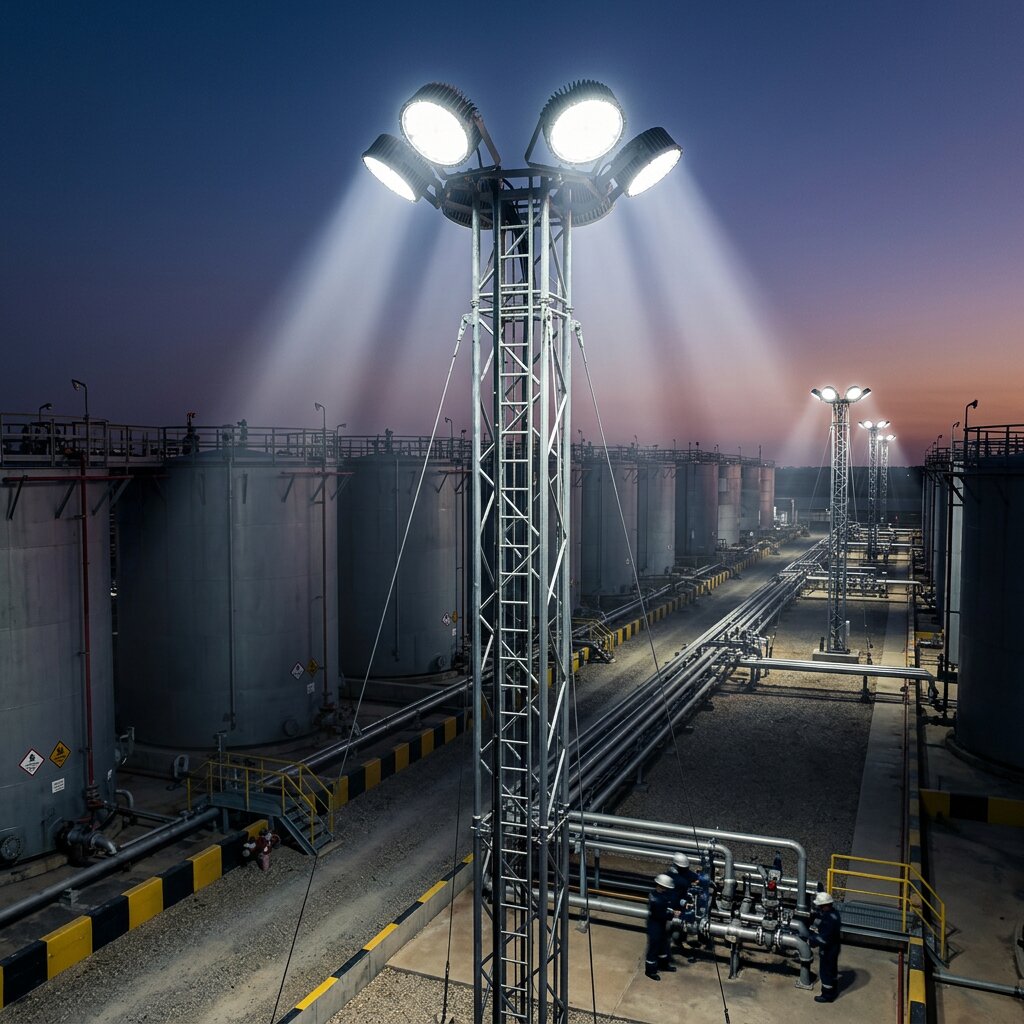

Резервуарные парки и сливо-наливные эстакады
Зоны повышенной взрывоопасности — на уровне каре резервуаров присутствуют пары нефтепродуктов. Освещённость сливо-наливных эстакад нормируется на уровне 20–30 лк, но фактически под задачи визуального контроля за соединениями поднимается до 50 лк. Светильники устанавливаются на мачтах освещения высотой 15–25 метров за периметром обвалования. Именно здесь чаще всего применяются мощные прожекторы с Ex-маркировкой и оптикой узкого или среднего луча, в зависимости от расстояния до объекта.
Буровые площадки и кустовые основания
На буровой работа идёт круглосуточно, в любую погоду, с подвижным оборудованием. Освещение должно обеспечить безопасность вахты на рабочей площадке, на приёмных мостках, у превенторной сборки, на верхнем полке. Освещённость — 100–200 лк, с обязательным аварийным освещением для эвакуации и продолжения критических операций. Типичное решение — взрывозащищённые прожекторы на вышке и периметральных мачтах.
Административно-бытовые блоки и операторные
Зоны постоянного присутствия персонала. Здесь нормативы совпадают с общими требованиями СП 52.13330: 300–500 лк на рабочих местах, индекс цветопередачи Ra ≥ 80, ограничение по пульсации — не выше 10%. В операторных, где персонал длительно работает за мониторами SCADA-систем, пульсация ограничивается жёстче — до 5%. Для таких помещений подходят стандартные офисные светодиодные светильники — встраиваемые панели, модели «Армстронг», линейные подвесы.
Периметр и проезды
Периметральное освещение решает две задачи — безопасность работы транспорта и требования охраны объекта. Норматив — 5–10 лк на уровне грунта. Применяются уличные светодиодные светильники и консольные модели на опорах высотой 8–12 метров. Для контура охраны дополнительно ставят направленные прожекторы, перекрывающие «слепые» сектора между мачтами.
Освещение нефтегазовой инфраструктуры проектируется по зонам, а не «на объект целиком». Одна буровая площадка может содержать одновременно зоны классов В-I, В-Iа, В-Iг и невзрывоопасные участки. Единое решение для всех зон либо не пройдёт экспертизу, либо окажется кратно дороже оптимального.
Что подготовить до запроса светильников у производителя
- План объекта с нанесением границ взрывоопасных зон по ПУЭ — классы В-I, В-Iа, В-Iб, В-Iг, В-II, В-IIа
- Категории взрывоопасности смесей на площадке — IIA / IIB / IIC — и температурный класс T1–T6
- Требуемый уровень защиты оболочки — Gb (Zone 1) или Gc (Zone 2)
- Минимальная и максимальная температуры эксплуатации — для северных объектов обычно от −60 °C
- Высота установки светильников и требуемая освещённость по зонам в люксах
- Класс защиты от пыли и влаги — IP65, IP66 или IP67 под конкретные условия
- Тип сети — 220 В переменного тока, 24 В постоянного, наличие аварийного контура
- Способ монтажа — настенный, потолочный, на кронштейне, на мачте, на тросе
- Наличие диммирования и системы управления — DALI, 1–10 В, датчики движения
- Перечень сертификатов, которые должны быть к поставке — ТР ТС 012/2011, ТР ТС 004/2011, ТР ТС 020/2011
Нормы и технические требования к светильникам
Профильные нормативы — СП 52.13330, ПУЭ (главы 7.3 и 7.4), ГОСТ Р МЭК 60079-0, ГОСТ 31610.14, а также отраслевые документы для объектов «Газпрома», «Роснефти», «Транснефти». Они регламентируют всё — от допустимого класса защиты до способа маркировки оборудования. Формально всех их можно свести к нескольким ключевым параметрам, которые определяют пригодность светильника для нефтегазового объекта.
Класс защиты IP. Минимум для наружных установок — IP65 (полная пыленепроницаемость, защита от струй воды). Для резервуарных парков, сливных эстакад и зон прямого воздействия осадков — IP66 или IP67. На объектах морского базирования и в зонах с агрессивными средами дополнительно оценивается стойкость к солевому туману по ГОСТ 9.308.
Ударопрочность IK. На буровых площадках, в местах с движением спецтехники и возможным падением инструмента — не ниже IK08, в идеале IK10. Этот показатель определяет энергию удара, которую должен выдерживать корпус и светопропускающий элемент.
Температурный диапазон. Для объектов Ямала, Крайнего Севера и Арктики нижний порог — −60 °C. Для южных регионов и пустынных площадок — верхний порог +55 °C и выше. Важно помнить, что нижний предел запуска светодиодного драйвера и нижний предел работы — разные значения. В паспорте указывается оба.
Коэффициент пульсации и Ra. Для мест с работой персонала — пульсация не выше 10%, для операторных и мест точных визуальных задач — не выше 5%. Индекс цветопередачи Ra — минимум 70 для технологических зон, 80 и выше для операторных, лабораторий и зон контроля качества.
Срок службы и деградация светового потока. Для нефтегазовых проектов нормальный ориентир — L80B10 на 50 000 часов (световой поток не менее 80% от исходного у 90% приборов через 50 000 часов работы). Этот показатель определяет реальный срок службы системы, а не её «срок до отказа».
Экономия на корпусе и драйвере в условиях нефтегазовой площадки обнуляется за один сезон. Дешёвый алюминиевый сплав растрескивается после первой зимы, некачественная герметизация пропускает влагу через сальниковый ввод, а драйвер без нормальной защиты от импульсных перенапряжений выгорает от коммутационных бросков в промышленной сети. Ремонт, простой и аварийная замена обходятся дороже первоначальной разницы в 30–40%.
Типичные ошибки при подборе и установке
Ошибки, которых стоит избегать
- Подбор светильника без плана взрывоопасных зон. Заказчик присылает «список помещений», проектировщик подбирает оборудование «на глаз» — в результате часть светильников оказывается не той категории, и объект не проходит пусконаладку. Правильно: запросить у технолога актуальную классификацию зон по ПУЭ с указанием подгруппы газа (IIA/IIB/IIC) и температурного класса (T1–T6) для каждого участка, и только после этого формировать спецификацию.
- Одинаковый IP на всю площадку. На объект ставят светильники IP65 везде — и на закрытых эстакадах, и на сливных железнодорожных эстакадах, и в насосных. В зонах прямого воздействия осадков и моющих растворов IP65 недостаточно: через год появляется конденсат внутри корпуса, драйвер выходит из строя. Правильно: разделять зоны по реальным условиям — IP65 для защищённых мест, IP66 для открытых площадок с осадками, IP67 для резервуарных парков и мест возможного затопления.
- Игнорирование температуры холодного пуска. Светильник с рабочим диапазоном «−40 °C» ставят на Ямале, где зимой −55 °C. Формально оборудование не горит — оно просто не включается утром, пока не прогреется. Аварийные и эвакуационные сети при этом оказываются нерабочими. Правильно: запрашивать у производителя протоколы испытаний при минимальной температуре эксплуатации конкретного объекта, а не ограничиваться строкой в каталоге.
- Крепление без учёта вибрации. Светильник ставят на компрессорную или насосную жёстко, на штатных болтах. Через полгода вибрация разбивает контакты драйвера, ломает внутренние соединения, расшатывает ввод кабеля. Правильно: на площадках с высоким уровнем вибрации использовать виброгасящие прокладки, контргайки, а сам светильник выбирать из моделей, в паспорте которых указана стойкость к вибрациям по ГОСТ 17516.1.
- Отсутствие аварийного и эвакуационного контура. В проект закладывается только рабочее освещение. При аварии на подстанции площадка полностью погружается в темноту — это прямое нарушение требований пожарной безопасности и охраны труда. Правильно: разделять контуры на рабочий, аварийный и эвакуационный, предусматривать светильники с БАП (блок аварийного питания) в коридорах эвакуации и на рабочих местах, где аварийная остановка критична.
Сравнение светильников под разные зоны нефтегазового объекта
| Зона | Класс зоны | Взрывозащита | Класс IP | Тип светильника | Освещённость |
|---|---|---|---|---|---|
| Резервуарный парк, каре | В-Iг | Ex d, Gb, IIB T3 | IP66 | Прожекторы на мачтах | 20–50 лк |
| Сливо-наливная эстакада | В-Iг | Ex d, Gb | IP66 | Прожекторы + линейные | 30–50 лк |
| Компрессорная, насосная | В-Iа | Ex e / Ex d, Gc | IP65 | Накладные промышленные | 150–300 лк |
| Буровая площадка | В-Iа | Ex d, Gc | IP66 | Прожекторы + подвесные | 100–200 лк |
| Операторная, диспетчерская | Невзрывоопасная | Не требуется | IP40–IP54 | Панели, линейные | 400–500 лк |
| Административный корпус | Невзрывоопасная | Не требуется | IP40 | Встраиваемые офисные | 300–500 лк |
| Периметр, проезды | Невзрывоопасная | Не требуется | IP66 | Консольные уличные | 5–20 лк |
| Склад ГСМ (внутри) | В-Iа | Ex d, Gc | IP65 | Взрывозащищённые линейные | 75–150 лк |
Серийные и нестандартные решения: когда типового каталога недостаточно
Типовой каталог закрывает 70–80% потребностей объекта: стандартные прожекторы, взрывозащищённые линейные модели, накладные промышленные светильники для компрессорных и насосных, уличное освещение для периметра и внутренних проездов. Для большинства технологических зон этого достаточно — серийный прибор с нужной Ex-маркировкой, IP и температурным диапазоном подбирается напрямую по спецификации проектировщика.
Оставшиеся 20–30% — это места, где типовое решение либо не помещается по габаритам, либо не соответствует архитектурной концепции объекта, либо требует нестандартного крепления к существующим металлоконструкциям. Наиболее частые запросы: линейный светильник нестандартной длины под встраивание в конкретный паз эстакады; кронштейн нетипичной геометрии для крепления к ферме буровой вышки; модель под специфическое напряжение постоянного тока 24 В для аварийного контура; корпус с дополнительным антикоррозионным покрытием для объектов в прибрежной зоне.
DC-Light работает с такими задачами: серийные линейные светильники изготавливаются от 3 рабочих дней, нестандартные изделия по чертежу, ТЗ, эскизу или фото — от 5 до 14 рабочих дней, минимальный заказ — от 1 штуки. Возможны нестандартная длина, изменение оптики, цвет корпуса по RAL, поддержка диммирования DALI или 1–10 В, исполнение под постоянное напряжение. Продукция сертифицирована по ГОСТ и соответствует европейским стандартам, к поставке оформляются паспорта и подтверждающие документы. Отгрузка — по всей России и в страны СНГ.
Отдельно стоит отметить зоны, где взрывозащита не требуется, но требуется повышенная надёжность: это административно-бытовые корпуса, операторные, столовые, раздевалки, коридоры. Здесь применяются обычные накладные линейные светильники и офисные модели. Для операторных, где пульсация критична, используются приборы с качественными драйверами и коэффициентом пульсации не выше 5%.
Частые вопросы о свете на нефтегазовых объектах
Достаточно ли маркировки «Ex» в каталоге, чтобы использовать светильник в зоне В-I?
Нет. Для зоны класса В-I нужен светильник уровня Gb с конкретным видом взрывозащиты (Ex d, Ex e, Ex ia и так далее), соответствующий подгруппе газа (IIA, IIB или IIC) и температурному классу (T1–T6) конкретной смеси на объекте. Маркировка «Ex» без указания этих параметров — не подтверждение пригодности, а маркетинговый ярлык. В паспорте прибора должна быть полная Ex-маркировка и сертификат ТР ТС 012/2011.
Какой IP нужен для резервуарного парка?
Для открытых площадок резервуарного парка с прямым воздействием осадков — минимум IP66. Для зон, где возможен прямой контакт с водой (мойка высокого давления, подтопление) — IP67. Выбор конкретного класса зависит от способа эксплуатации: если площадка регулярно моется струями воды — обязательно IP66 или выше.
Можно ли использовать обычные уличные светодиодные светильники на периметре нефтебазы?
Можно, но только за пределами классифицированных взрывоопасных зон. Стандартный уличный светильник в исполнении IP66 подходит для периметральных опор, проездов, стоянок спецтехники — при условии, что эти точки находятся вне зон В-Iг и В-II по плану классификации. Внутри зон требуется взрывозащищённое исполнение.
Какая цветовая температура оптимальна для технологических площадок?
Для технологических зон и периметра — 4000–5000 K. Нейтральный и холодный белый свет обеспечивает высокую контрастность, хорошо различает детали арматуры и маркировку трубопроводов. Для операторных и административных помещений — 3500–4000 K, чтобы снизить утомляемость персонала при длительной работе.
Можно ли заказать светильник с нестандартной длиной корпуса под конкретную эстакаду?
Да. DC-Light изготавливает линейные и фигурные светильники по чертежу, ТЗ, эскизу или фото — с нестандартной длиной, формой профиля, цветом корпуса по RAL, исполнением под постоянное напряжение. Срок производства — от 5 до 14 рабочих дней, минимальный заказ — 1 штука. Для объектов нефтегазовой промышленности важно заранее согласовывать требования к Ex-маркировке и классу IP, чтобы нестандартное изделие проходило по условиям эксплуатации конкретной зоны.
Как учитывать работу при низких температурах?
В паспорте светильника должно быть указано два значения: диапазон рабочих температур и температура холодного пуска. Для объектов Крайнего Севера оба значения должны покрывать минимальную зимнюю температуру площадки с запасом 5–10 °C. Перед поставкой желательно запросить протокол испытаний при заданной температуре — это снимает риск «несрабатывания» системы утром после холодной ночи.
Нужна ли отдельная аварийная система освещения на буровой площадке?
Да. Требования ПУЭ и правил промышленной безопасности прямо обязывают предусматривать аварийное и эвакуационное освещение для объектов, где возможна опасная остановка технологического процесса. Практически это означает отдельный контур с питанием от ИБП или аккумуляторных блоков (БАП) в составе светильников, с автономной работой не менее 1 часа.
