Освещение пешеходных переходов — это инженерная задача, в которой цена ошибки измеряется не рублями, а человеческими жизнями. Световой контраст между фигурой пешехода и дорожным покрытием должен быть достаточным, чтобы водитель заметил человека за время, нужное для остановки автомобиля. На этой простой логике строятся все требования ГОСТ, схемы расстановки опор, выбор оптики и цветовой температуры. Ниже — практическое руководство для проектировщиков, заказчиков и подрядчиков: как выбрать светильники, на какой высоте их ставить, чем отличается контрастное освещение от заливающего и какие решения подходят для городских улиц, посёлков и автодорог.
Зачем переход подсвечивают отдельно от улицы
Стандартное уличное освещение проектируется как равномерная заливка проезжей части. Светильники расположены с шагом 25–40 метров, средняя освещённость дорожного покрытия — 10–20 лк, цветовая температура часто холодная, около 4000 K. На таком фоне фигура пешехода в тёмной одежде, выходящего на зебру, превращается в плохо различимый силуэт: контраст с асфальтом минимален, водитель замечает человека в последний момент.

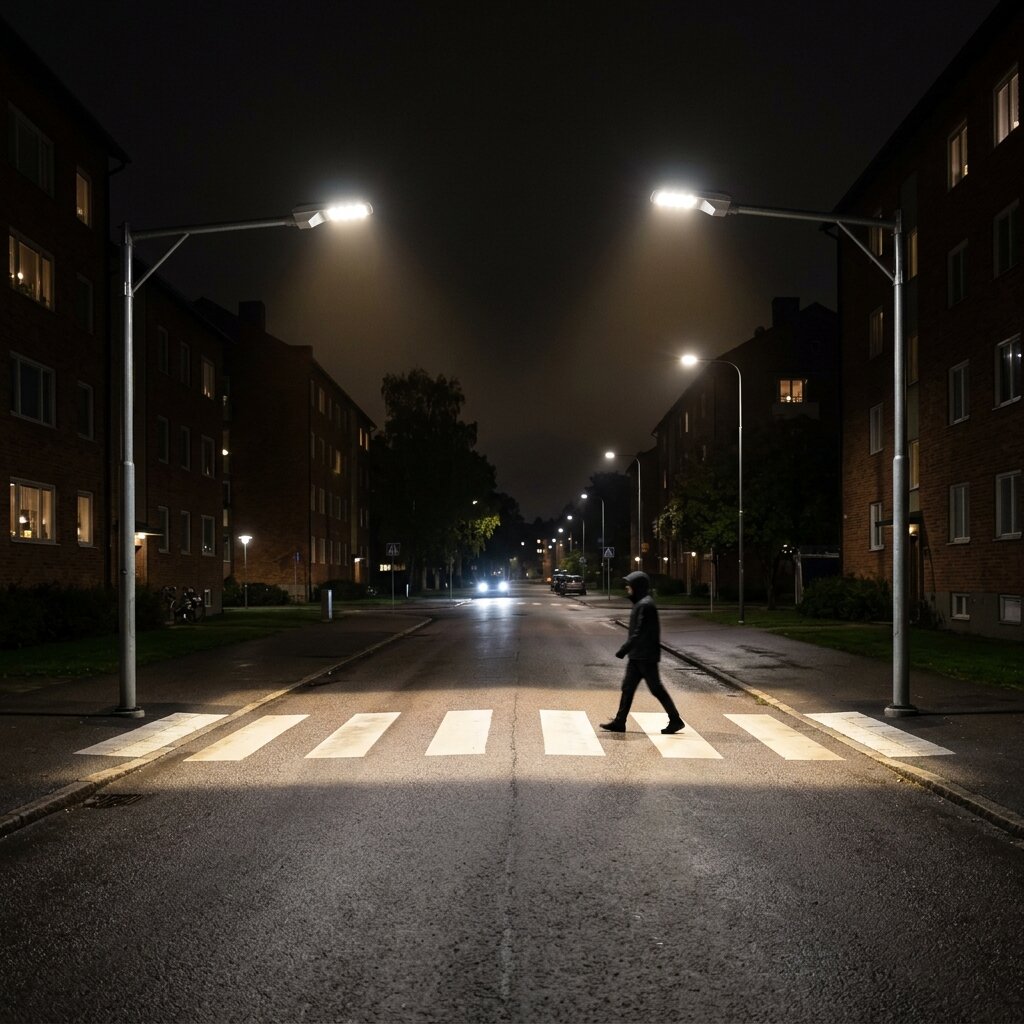

Освещение пешеходных переходов решает другую задачу — не заливать, а выделять. Над зоной зебры создаётся локальное световое пятно, в котором освещённость кратно выше, чем на соседней проезжей части. За счёт перепада яркости пешеход становится заметным с расстояния 100 метров и более — этого хватает, чтобы водитель снизил скорость и остановился. Принцип называют «контрастным освещением», и именно он лежит в основе современных норм безопасности дорожного движения.
Дополнительное преимущество — психологическое. Светлый участок издалека сигнализирует водителю, что впереди особая зона: даже если на переходе никого нет, водитель инстинктивно сбрасывает скорость. Грамотно спроектированная подсветка пешеходного перехода снижает количество наездов в тёмное время суток на 30–50 % — это подтверждается статистикой по объектам, где её внедряли в городах России.
Нормы и требования ГОСТ
Освещение пешеходного перехода регулируется несколькими документами: ГОСТ Р 50597-2017 (содержание дорог), ГОСТ Р 55706-2013 (наружное утилитарное освещение), СП 52.13330.2016 (естественное и искусственное освещение), а также сводом правил по обустройству пешеходных переходов. На практике проектировщику нужно держать в голове несколько ключевых параметров.
Средняя горизонтальная освещённость в зоне перехода в населённых пунктах должна быть не ниже 20 лк при разрешённой скорости движения до 60 км/ч. Если интенсивность движения высокая или скоростной режим выше, норма поднимается до 30 лк и более. На загородных автодорогах, где переход — единичный объект на тёмной трассе, освещённость зоны может достигать 40–50 лк, чтобы создать ощутимый контраст с неосвещённой проезжей частью.
Равномерность освещённости (Uh) на покрытии перехода — не ниже 0,3. Это означает, что отношение минимальной освещённости в самой тёмной точке зоны к средней освещённости не должно опускаться ниже 30 %. Самые тёмные участки — не менее 8 лк. Если этот показатель не соблюдён, получается «полосатый» переход с провалами яркости, и эффект контрастного освещения теряется.
Цветовая температура светильников для перехода — 3000–4000 K. Тёплый или нейтральный белый свет лучше воспринимается боковым зрением водителя и заметнее на фоне холодного уличного освещения. Это второй принципиальный момент: цветность светильников перехода должна отличаться от цветности основного освещения улицы. Если вся улица светит холодным 5000 K, а переход — тёплым 3000 K, возникает второй уровень контраста — цветовой, дополнительно привлекающий внимание.
Индекс цветопередачи Ra — не менее 60 по нормативу, но на практике для зон безопасности рекомендуется Ra ≥ 70. Это позволяет водителю различать цвет одежды пешехода, видеть детский силуэт, оценивать движение.
Контраст «фигура — фон» — главный критерий, а не абсолютная яркость. Можно поставить мощные светильники над переходом, но если соседний участок дороги освещён так же ярко, эффект потеряется. Перепад освещённости между зоной перехода и прилегающим дорожным покрытием должен быть не менее чем в 2–3 раза.
Что подготовить перед заказом светильников для пешеходного перехода
- Категория дороги и разрешённая скорость движения — определяет требуемую освещённость
- Ширина проезжей части и количество полос — влияет на количество и расположение опор
- Данные по существующему уличному освещению: тип, мощность, цветовая температура, шаг опор
- Тип перехода: регулируемый, нерегулируемый, островок безопасности, надземный, подземный
- Высота установки светильников — стандарт 6,5–8 м, но зависит от ширины проезжей части
- Тип опоры: существующая опора уличного освещения, отдельная стойка с консолью, портал над дорогой
- Питание: подключение к городским сетям или автономная система на солнечных батареях
- Климатические условия: ветровая нагрузка, диапазон температур, требования к степени защиты IP66 и выше
Светильники и опоры: что выбирают для контрастного освещения

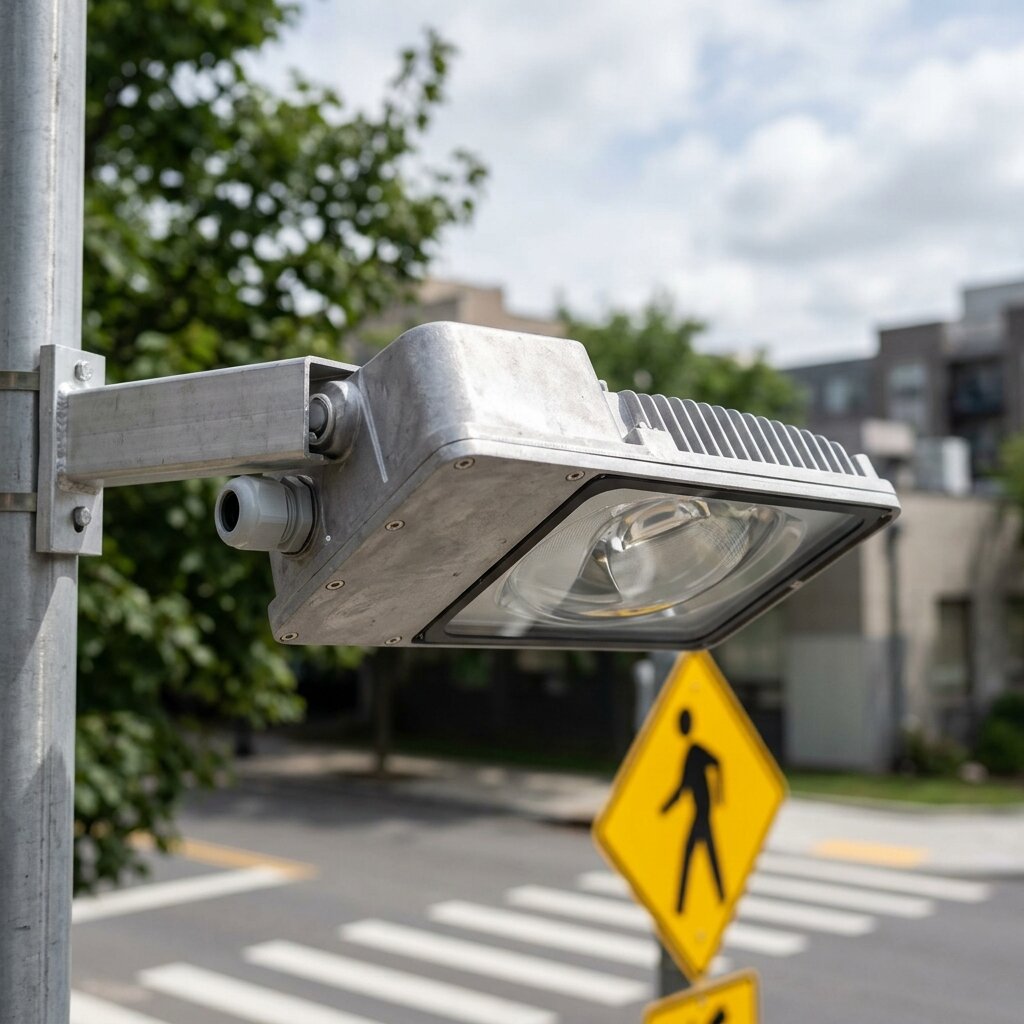

Для контрастного освещения пешеходных переходов применяют светодиодные консольные светильники с асимметричной оптикой. Главное отличие от обычного уличного фонаря — линза, которая формирует световое пятно не круглое и не равномерное по всем сторонам, а узкое, прямоугольное, направленное на зону зебры под углом к оси дороги. Такой светильник «накрывает» переход световым ковром и одновременно не слепит водителя, поскольку прямой луч уходит вниз и в сторону.
Мощность светильников подбирают расчётом в DIALux или аналогичных программах. Для двухполосной улицы хватает двух приборов мощностью 60–100 Вт, установленных на высоте 7 метров по обе стороны перехода. Для четырёхполосной дороги требуются более мощные модели или дополнительные опоры на разделительной полосе. Просто увеличить мощность одного светильника нельзя — это даст пересвет в центре и провал яркости по краям.
Уличные светильники для пешеходных переходов отличаются от обычных дорожных моделей по нескольким признакам: специальная оптика для контрастного освещения, повышенная цветовая температура устойчивости, корпус класса защиты IP66 и выше, защита от ультрафиолета и коррозии. Для районов с сильным ветром обязательна проверка ветровой нагрузки на кронштейн и опору.
Опоры устанавливают двумя способами. Первый — отдельные стойки с консолью по обе стороны перехода, на расстоянии не менее 1 метра от края зебры. Этот вариант чаще применяют, когда штатные опоры уличного освещения расположены далеко от перехода или их геометрия не позволяет добавить кронштейн. Второй — монтаж на существующие опоры с заменой или дополнением светильников. Для нового строительства применяют стандартизированные опоры освещения высотой от 6 до 9 метров и закладные детали для опор, рассчитанные под ветровой район и тип грунта.
Высота установки светильников над пешеходной дорожкой от уровня земли — не менее 6,5 м, оптимально 7–8 м для городских улиц и до 10 м для широких многополосных дорог. Низкая установка приводит к ослеплению водителей, высокая — к падению освещённости и размыванию светового пятна. На подходах к переходу в зонах отдыха и дворах устанавливаются парковые светильники и ландшафтные модели — они формируют световой коридор, ведущий пешехода к зебре.
Светофор или знак с импульсной подсветкой не заменяют освещение зоны перехода. Жёлтые мигающие маячки и подсвеченные знаки повышают заметность самого перехода как объекта, но не освещают пешехода. Без светильников над зеброй человек остаётся в темноте, а водитель видит только знак.
Сравнение типовых схем освещения пешеходных переходов
| Тип объекта | Схема установки | Светильники | Высота опоры | Цветовая температура | Освещённость зоны |
|---|---|---|---|---|---|
| Городская улица, 2 полосы | 2 опоры с консолью по обе стороны | 2 × 60–80 Вт, асимметричная оптика | 6,5–7 м | 3000–3500 K | 20–30 лк |
| Городская улица, 4 полосы | 2 основных + 1 на разделительной | 3 × 80–100 Вт | 7–8 м | 3000–3500 K | 30 лк и более |
| Загородная автодорога | 2 опоры с мощной асимметричной оптикой | 2 × 100–150 Вт | 8–10 м | 3000 K | 40–50 лк |
| Жилой район, дворовый проезд | Отдельные торшерные опоры | 2 × 30–50 Вт | 4–6 м | 3000 K | 15–20 лк |
| Школьная зона | 2 опоры + дублирующие маячки | 2 × 60–80 Вт + светодиодные маячки | 6,5–7 м | 3000 K | 30 лк и более |
| Удалённый участок без сетей | Автономные стойки с СБ и аккумулятором | 2 × 30–60 Вт, гибридное питание | 6–7 м | 3000–4000 K | 20–30 лк |
Типичные ошибки в проектах освещения переходов
Ошибки, которых стоит избегать
- Симметричная дорожная оптика вместо асимметричной. Над переходом ставят обычный уличный светильник с круглым световым распределением. Свет уходит вдоль дороги и в стороны от зебры, освещённость самого перехода едва превышает фон улицы, контраст исчезает. Правильно: применять светильники с асимметричной оптикой, специально рассчитанной под зону пешеходного перехода — луч направлен на зебру под углом к оси дороги.
- Одинаковая цветовая температура с уличным освещением. На улице 4000 K, на переходе тоже 4000 K — переход «растворяется» в общем световом фоне. Водитель не выделяет его глазами с расстояния. Правильно: ставить светильники перехода на 1000–1500 K теплее уличных — например, 3000 K над зеброй при 4000–5000 K на улице. Цветовой контраст работает не хуже яркостного.
- Установка светильника позади пешехода относительно водителя. Прибор монтируют со стороны движения транспорта, и свет падает водителю в глаза, ослепляя его, а пешеход остаётся в собственной тени. Правильно: светильники должны располагаться перед пешеходом по отношению к подъезжающему автомобилю — свет «лепит» фигуру со стороны водителя, не попадая ему в глаза.
- Игнорирование ветровой нагрузки на консоль. На опору с готовым кронштейном вешают мощный светильник в массивном корпусе, не пересчитывая нагрузку. Через 1–2 сезона кронштейн деформируется, светильник перекашивается и светит не туда, куда заложено в проекте. Правильно: для нестандартных консолей и тяжёлых корпусов выполнять расчёт ветровой нагрузки и использовать опоры и закладные детали соответствующего класса.
- Отсутствие дренажа и защиты от конденсата в корпусе. Светильник IP66 герметичен от внешней воды, но при перепадах температуры внутри образуется конденсат, который оседает на плате драйвера и на оптике. Через 2–3 года появляются разводы на рассеивателе и отказы драйвера. Правильно: выбирать модели с мембранным клапаном выравнивания давления и качественным силиконовым уплотнением, рассчитанные на климат региона эксплуатации.
Стоимость переделки освещения работающего перехода в 3–4 раза выше стоимости проекта «с нуля». Демонтаж опор, повторная прокладка кабеля, согласование с ГИБДД и дорожными службами, перекрытие движения — всё это закладывается в смету заново. Грамотный светотехнический расчёт до закупки оборудования избавляет от этих расходов.
Автономные системы и нестандартные решения

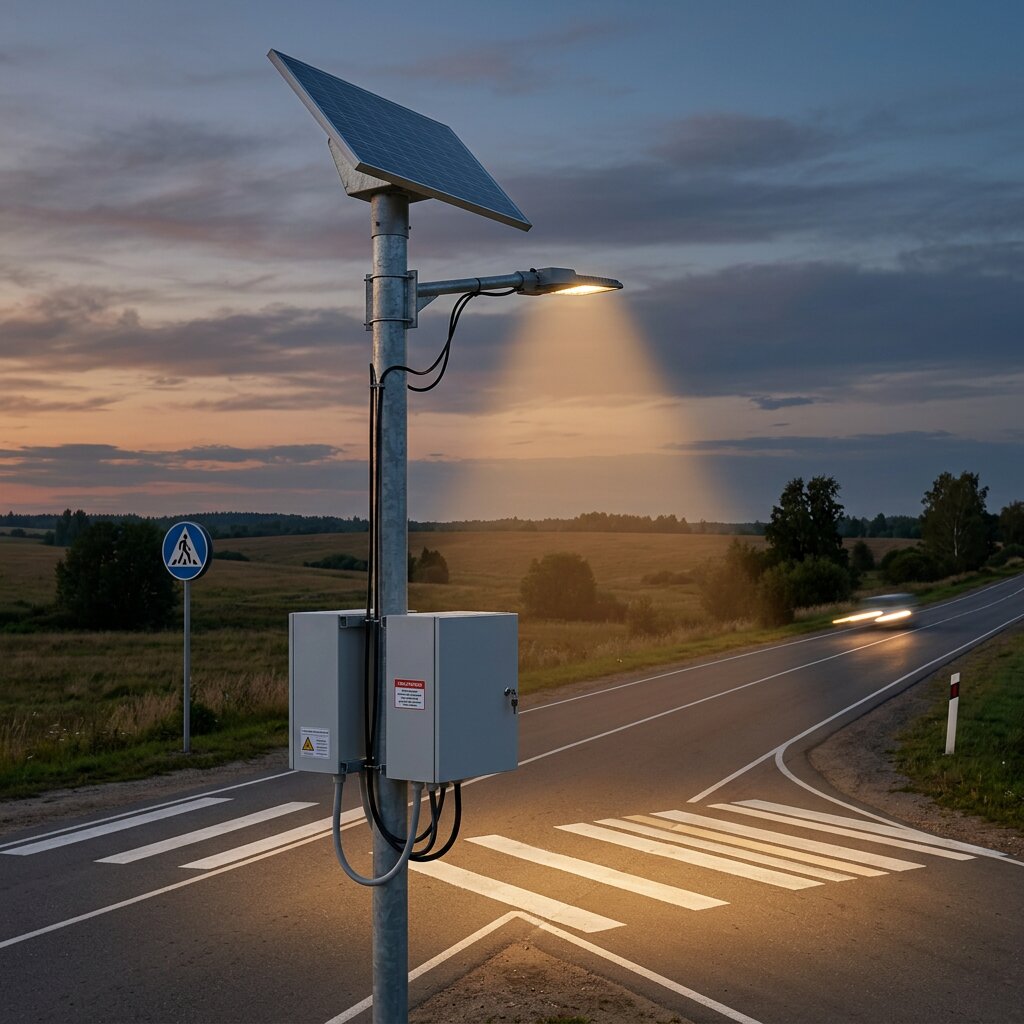

Не каждый переход можно подключить к городским сетям. На загородных трассах, в посёлках без централизованного освещения, на въездах в населённые пункты подвести кабель к одной паре опор стоит дороже, чем сами опоры и светильники. Здесь применяют автономные системы: опора со светодиодным светильником, солнечной батареей на верхней площадке и герметичным боксом с литиевым аккумулятором.
Контроллер включает свет автоматически по датчику освещённости и регулирует мощность по времени суток или по датчику движения — в часы низкой активности светильник работает на 30–50 % мощности, при появлении пешехода переходит на полную. Это продлевает ресурс аккумулятора и позволяет системе работать 4–5 пасмурных дней без заряда. Для зон с длительными зимними периодами и низкой инсоляцией системы делают гибридными — с возможностью подзарядки от внешнего источника.
Стандартные модели уличных светильников и опор покрывают типовые сценарии. Но городские проекты и объекты с архитектурными требованиями — например, исторический центр или пешеходная зона жилого комплекса — часто нуждаются в нестандартных опорах, кронштейнах под конкретный угол консоли, светильниках с цветом корпуса по RAL или нестандартной длины. DC-Light — завод в Санкт-Петербурге — изготавливает такие изделия по чертежу, эскизу или ТЗ. Сроки на типовые модели — от 3 рабочих дней, на нестандартные — от 5 до 14. Минимальный заказ — от 1 штуки, что важно для пилотных проектов и единичных объектов.
Частые вопросы по освещению пешеходных переходов
На какой высоте над пешеходной дорожкой от уровня земли должны устанавливаться светильники?
Минимальная высота — 6,5 метра, оптимальная для городских двухполосных улиц — 7–8 метров. На широких многополосных дорогах — до 9–10 метров. Низкая установка вызывает ослепление водителей, слишком высокая — снижает освещённость и размывает световое пятно. Конкретная высота определяется светотехническим расчётом под ширину дороги и тип оптики.
Чем контрастное освещение отличается от обычного уличного?
Уличное освещение создаёт равномерную заливку проезжей части. Контрастное — формирует локальное световое пятно над зеброй, в 2–3 раза ярче окружающего фона. Применяются светильники с асимметричной оптикой, направленной на зону пешеходного перехода под углом к оси дороги. Цветовая температура обычно отличается от уличной на 1000–1500 K — это создаёт второй уровень контраста для бокового зрения водителя.
Какая цветовая температура лучше — тёплая или холодная?
Для зоны пешеходного перехода рекомендуется 3000–3500 K. Тёплый и нейтральный белый свет лучше воспринимается в тёмное время суток, не утомляет водителя и не «сливается» с фарами автомобилей. Главное условие — цветность светильников перехода должна отличаться от цветности уличного освещения, чтобы создавался цветовой контраст.
Можно ли использовать существующие опоры уличного освещения?
Можно, если они расположены не дальше 1–2 метров от края перехода и выдерживают дополнительный кронштейн с консолью. На практике это применяется при модернизации существующих переходов. При новом строительстве чаще ставят отдельные опоры — это даёт возможность точно вывести светильник на нужную высоту и угол относительно зебры.
Подходят ли автономные системы на солнечных батареях для российского климата?
Да, при правильном расчёте ёмкости аккумулятора и площади солнечной панели под конкретный регион. Для центральной России и Северо-Запада запас энергии закладывается на 4–5 пасмурных дней. В северных регионах с длительной полярной ночью применяют гибридные системы с возможностью подзарядки от внешнего источника или дизель-генератора. На юге России автономные системы работают круглый год без проблем.
Какой класс защиты должен быть у светильников для уличного применения?
Минимум IP65, рекомендуется IP66 и выше. IP66 означает полную защиту от пыли и от струй воды под давлением — это покрывает все погодные сценарии, включая мойку дорог и сильные ливни. Дополнительно стоит обратить внимание на класс ударопрочности (IK08–IK10 для зон с риском вандализма) и наличие мембранного клапана выравнивания давления — он предотвращает образование конденсата внутри корпуса.
Делает ли DC-Light светильники для пешеходных переходов на заказ?
Да. Завод в Санкт-Петербурге выпускает уличные светильники, опоры и закладные детали — серийные модели и нестандартные изделия по чертежу, эскизу или ТЗ. Возможен подбор оптики, нестандартный цвет корпуса по RAL, индивидуальная мощность и геометрия консоли. Минимальный заказ — от 1 штуки. На продукцию оформляются паспорта и подтверждающие документы. Доставка по России и СНГ.
