Освещение помещений с повышенной опасностью — задача, где цена ошибки измеряется не деньгами, а безопасностью людей. Неправильно подобранный класс защиты, недопустимое напряжение питания, отсутствие аварийного контура — любой из этих просчётов приводит к нарушениям ПУЭ, штрафам при проверках и реальным рискам для персонала. В этой статье разбираем, какие светильники допускается устанавливать в особо опасных помещениях, какие нормы регулируют напряжение, высоту установки и степень защиты, и как заказать приборы, которые закроют требования проекта без компромиссов.
Классификация помещений по степени опасности поражения электрическим током
Прежде чем выбирать светильники, необходимо определить категорию помещения. Правила устройства электроустановок (ПУЭ) делят все помещения на три группы в зависимости от условий, создающих угрозу поражения электрическим током.
Помещения без повышенной опасности. Сухие помещения с нетокопроводящими полами, без металлических конструкций, связанных с землёй. Относительная влажность воздуха не превышает 60 %, температура — в пределах нормы. В таких условиях допускается использование светильников класса защиты 0 — без дополнительных ограничений по напряжению.
Помещения с повышенной опасностью. Характеризуются наличием хотя бы одного из факторов: сырость (влажность 75 % и выше), токопроводящие полы (металлические, земляные, железобетонные), повышенная температура воздуха (свыше +35 °C длительно), возможность одновременного прикосновения к металлическим корпусам оборудования и заземлённым конструкциям. Сюда относятся производственные цеха, мастерские, складские помещения, котельные.
Особо опасные помещения. Это пространства с особой сыростью (влажность близка к 100 %), химически активной средой (газы, пары, отложения, разрушающие изоляцию), а также помещения, где одновременно действуют два и более фактора повышенной опасности. К этой категории относят подвалы, колодцы, металлические резервуары, барабаны котлов, камеры, тоннели, а также производства с агрессивными веществами.
Классификация определяет всё. Категория помещения напрямую влияет на выбор класса защиты светильника, допустимое напряжение питания, высоту установки и необходимость устройства защитного отключения. Ошибка в классификации приводит к нарушению требований ПУЭ и реальной угрозе для людей.
Требования к напряжению и классу защиты светильников
ПУЭ устанавливает жёсткие ограничения по напряжению светильников в зависимости от категории помещения и высоты установки. Эти нормы — не рекомендации, а обязательные требования, контролируемые при вводе объекта в эксплуатацию.
Напряжение питания по ПУЭ
В помещениях с повышенной опасностью светильники общего освещения, установленные на высоте менее 2,5 м над полом или площадкой обслуживания, должны иметь напряжение не выше 42 В. Если высота установки 2,5 м и более, допускается напряжение 220 В, но при условии применения светильников класса защиты I с обязательным защитным заземлением, либо класса II или III.
В особо опасных помещениях и при работах в особо неблагоприятных условиях (колодцах, барабанах котлов, металлических резервуарах) напряжение переносных светильников не должно превышать 12 В. Для светильников местного стационарного освещения с лампами накаливания должны применяться напряжения не выше 42 В, а при высоте установки менее 2,5 м — не выше 12 В.
Классы защиты светильников
Светильники какого класса защиты необходимо применять в помещениях с повышенной опасностью — один из ключевых вопросов при проектировании. Согласно правилам устройства электроустановок:
- Класс защиты 0 — запрещается. Необходимо применять светильники классов I, II или III. В случае применения светильников класса I цепь должна быть защищена устройством защитного отключения (УЗО) с током срабатывания не более 30 мА.
- Класс защиты I — допускается при наличии защитного заземления и УЗО. Корпус светильника подключается к заземляющему проводнику.
- Класс защиты II — светильники с двойной или усиленной изоляцией. Не требуют заземления, допускаются без дополнительных условий.
- Класс защиты III — питание от сети безопасного сверхнизкого напряжения (до 50 В переменного или 120 В постоянного тока). Применяются в особо опасных условиях.
Переносные электрические светильники. В помещениях с повышенной опасностью переносные светильники должны иметь напряжение не выше 42 В. В особо опасных помещениях — не выше 12 В. Это требование распространяется на ручные переносные светильники, применяемые при обслуживании оборудования и проведении ремонтных работ.
| Категория помещения | Общее освещение (высота ≥ 2,5 м) | Общее освещение (высота < 2,5 м) | Переносные светильники | Местное стационарное |
|---|---|---|---|---|
| Без повышенной опасности | 220 В, класс 0 и выше | 220 В, класс I и выше | Не выше 42 В | 220 В |
| С повышенной опасностью | 220 В, класс I + УЗО / класс II, III | Не выше 42 В | Не выше 42 В | Не выше 42 В |
| Особо опасные | 220 В, класс I + УЗО / класс II, III | Не выше 12 В | Не выше 12 В | Не выше 12 В |
Светодиодные светильники с драйвером класса II обеспечивают двойную изоляцию без необходимости заземления корпуса. Это упрощает монтаж и повышает безопасность в помещениях с повышенной опасностью — особенно при размещении на высоте менее 2,5 м.
Чек-лист: что проверить перед заказом светильников для опасных помещений
- Определена категория помещения по ПУЭ: без повышенной опасности, с повышенной опасностью или особо опасное
- Зафиксированы факторы опасности: сырость, токопроводящие полы, химически активная среда, высокая температура
- Указана высота установки светильников общего освещения над полом или площадкой обслуживания
- Определено допустимое напряжение питания с учётом категории и высоты монтажа
- Выбран класс защиты светильников (I, II или III) — класс 0 запрещён
- Для класса I предусмотрено защитное заземление и УЗО с током срабатывания ≤ 30 мА
- Подобран IP-класс корпуса: не ниже IP54 для влажных, IP65 и выше — для особо опасных условий
- Предусмотрена система аварийного освещения с автономным источником питания
Какие светильники применять: типы и конструктивные решения
Выбор конструкции светильника определяется условиями эксплуатации. Ниже — основные типы, применяемые для освещения зон повышенной опасности.

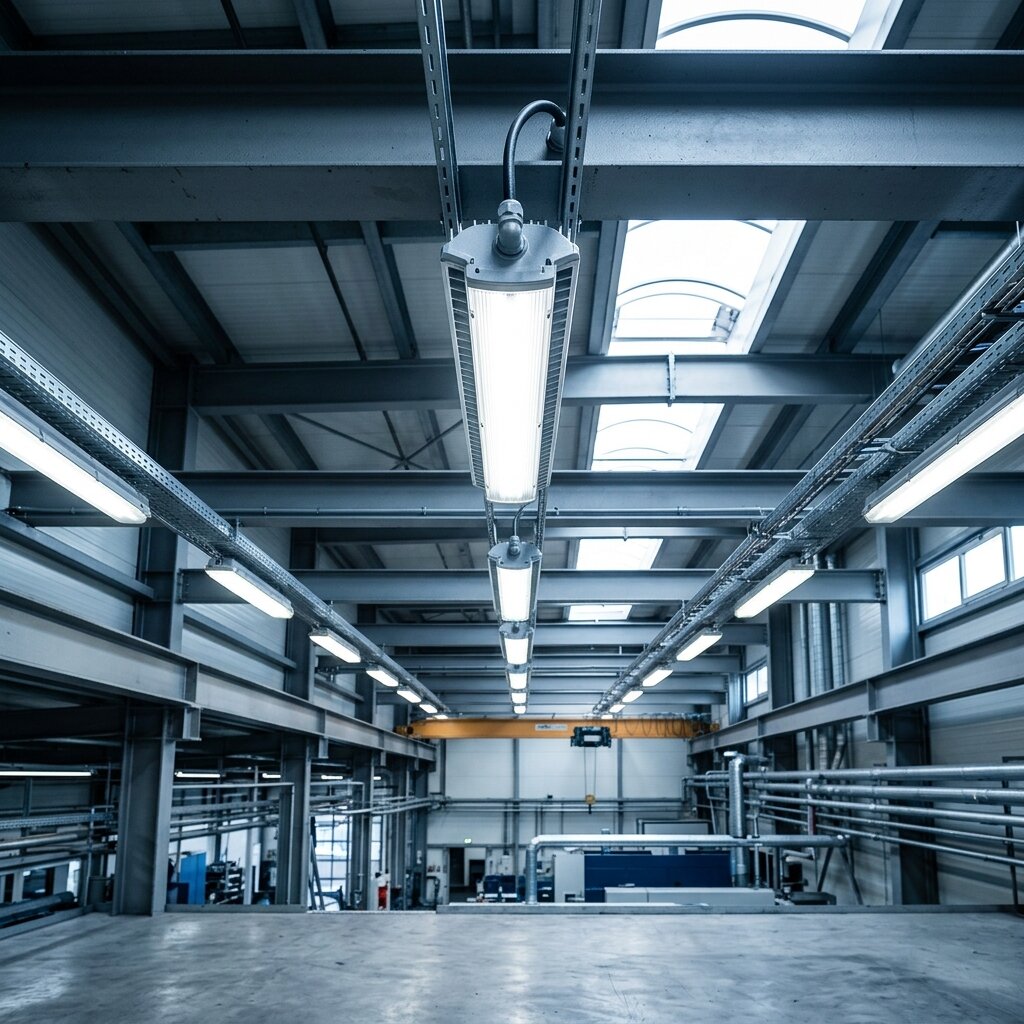

Герметичные светильники (IP54–IP68)
Базовое решение для влажных и пыльных помещений. Корпус из алюминия или ударопрочного пластика, рассеиватель из поликарбоната, уплотнительные прокладки на стыках. Промышленные светильники с IP65 и выше выдерживают прямое попадание струй воды и надёжно работают в условиях постоянной влажности — на мойках, в подвалах, технических тоннелях.
Взрывозащищённые светильники
Применяются на объектах, где присутствуют взрывоопасные газы, пары или пыль. Маркировка Ex указывает на соответствие стандартам взрывозащиты. Конструкция исключает образование искр и перегрев поверхностей корпуса выше температуры самовоспламенения смеси. Это специализированное оборудование с обязательной сертификацией — при проектировании необходимо точно определить класс взрывоопасной зоны.
Светильники для агрессивных сред
В химических лабораториях, гальванических цехах и на производствах с кислотными или щелочными испарениями обычный алюминий и сталь подвержены коррозии. Здесь применяют корпуса из нержавеющей стали, полиэстера или стеклопластика с кислотостойким покрытием. Рассеиватели — из боросиликатного стекла или специального поликарбоната, устойчивого к химическому воздействию.
Аварийные светильники
Аварийное освещение обязательно для всех помещений с повышенной опасностью. Задача — обеспечить эвакуацию персонала при отключении основного питания. Аварийные светильники оснащаются встроенным аккумулятором и автоматически включаются при пропадании сети. Нормы освещённости путей эвакуации — не менее 1 лк на полу по центру прохода. Для зон повышенной опасности дополнительно предусматривается эвакуационное освещение безопасного завершения потенциально опасного рабочего процесса — не менее 10 % от нормы рабочего освещения.
LED вместо ламп накаливания. Светодиодные светильники обеспечивают минимальный нагрев корпуса, коэффициент пульсации менее 5 % и срок службы от 50 000 часов. Для помещений с повышенной опасностью это критически важно: меньше нагрев — ниже риск в пожароопасных зонах, меньше пульсация — безопаснее для персонала, работающего с движущимися механизмами (исключается стробоскопический эффект).
Нормы освещённости для производственных помещений с повышенной опасностью
Требования к уровню освещённости регулируются СП 52.13330.2016. Конкретные значения зависят от характера зрительной работы, разряда точности и подразряда. Для производственных помещений с повышенной опасностью действуют те же нормативы, что и для обычных — но с обязательным соблюдением ограничений по коэффициенту пульсации и ослеплённости.
| Тип зоны / вид работ | Нормируемая освещённость, лк | Коэффициент пульсации, не более | Рекомендуемая цветовая температура |
|---|---|---|---|
| Общее наблюдение за ходом процесса (периодическое) | 50–75 | 20 % | 4000–5000 K |
| Работы малой точности (размер объекта > 5 мм) | 150–200 | 20 % | 4000–5000 K |
| Работы средней точности (объект 1–5 мм) | 200–300 | 15 % | 4000–5000 K |
| Работы высокой точности (объект 0,3–1 мм) | 300–500 | 10 % | 4000–5000 K |
| Аварийное (эвакуационное) освещение путей | ≥ 1 | — | Любая |
| Аварийное освещение зон повышенной опасности | ≥ 10 % от рабочего | — | Любая |
При проектировании важно учитывать коэффициент запаса. Для помещений с агрессивной средой он составляет 1,5–1,8 — это значит, что расчётная мощность светильников должна быть на 50–80 % выше номинальной потребности. Причина — ускоренная деградация оптики и загрязнение рассеивателей в условиях повышенной запылённости, влажности и химических испарений.
Линейные светильники хорошо подходят для равномерного освещения длинных пролётов цехов и складов. Для точечной подсветки рабочих мест и оборудования применяют накладные модели или встраиваемые споты с направленной оптикой.
Типичные ошибки при выборе светильников для опасных помещений
Ошибки, которых стоит избегать
- Неверное определение категории помещения. Заказчик классифицирует цех как «без повышенной опасности», хотя в нём токопроводящие полы и металлические конструкции, связанные с землёй. В результате устанавливаются светильники класса защиты 0 без заземления и УЗО. Правильно: провести обследование по критериям ПУЭ и зафиксировать категорию в проекте до начала подбора оборудования.
- Занижение IP-класса корпуса. Для экономии выбирают светильники IP20–IP40 в помещениях с влажностью выше 75 % или наличием пыли. Через 6–12 месяцев влага проникает внутрь корпуса, вызывая коррозию контактов, замыкание и выход из строя. Правильно: для помещений с повышенной опасностью — не ниже IP54, для особо опасных — IP65 и выше.
- Установка светильников 220 В на высоте менее 2,5 м без защитных мер. В помещении с повышенной опасностью общее освещение на высоте ниже 2,5 м допускается только при напряжении не выше 42 В. Если применяется 220 В — необходим класс защиты II или III, либо класс I с заземлением и УЗО. Игнорирование этого требования — прямое нарушение ПУЭ.
- Отсутствие аварийного освещения. Заказчик экономит на аварийных светильниках, рассчитывая на резервное питание. Но при полном обесточивании объекта персонал оказывается в темноте на площадке с движущимися механизмами или агрессивными веществами. Правильно: предусмотреть автономные аварийные светильники с аккумулятором на каждом пути эвакуации и в зонах повышенной опасности.
- Выбор корпуса без учёта агрессивной среды. В гальваническом цехе ставят светильники в обычном алюминиевом корпусе. Через несколько месяцев кислотные испарения разъедают покрытие, корпус теряет герметичность, начинается коррозия. Правильно: для химически агрессивных сред использовать корпуса из нержавеющей стали, полиэстера или стеклопластика с кислотостойким покрытием.
Замена светильников на действующем производстве — это остановка участка, демонтаж, прокладка новых кабельных линий (при изменении напряжения), повторные пусконаладочные работы и заключение Ростехнадзора. Стоимость замены может в 3–5 раз превысить стоимость правильного первоначального подбора.
Когда стандартных моделей недостаточно: производство светильников по ТЗ
Серийные модели из каталога закрывают типовые задачи: стандартные габариты, распространённые IP-классы, штатные варианты крепления. Но на реальных объектах часто возникают нестандартные условия: нетиповая высота подвеса, ограниченное монтажное пространство, требования к определённому углу светораспределения, нехарактерные размеры крепёжных элементов.

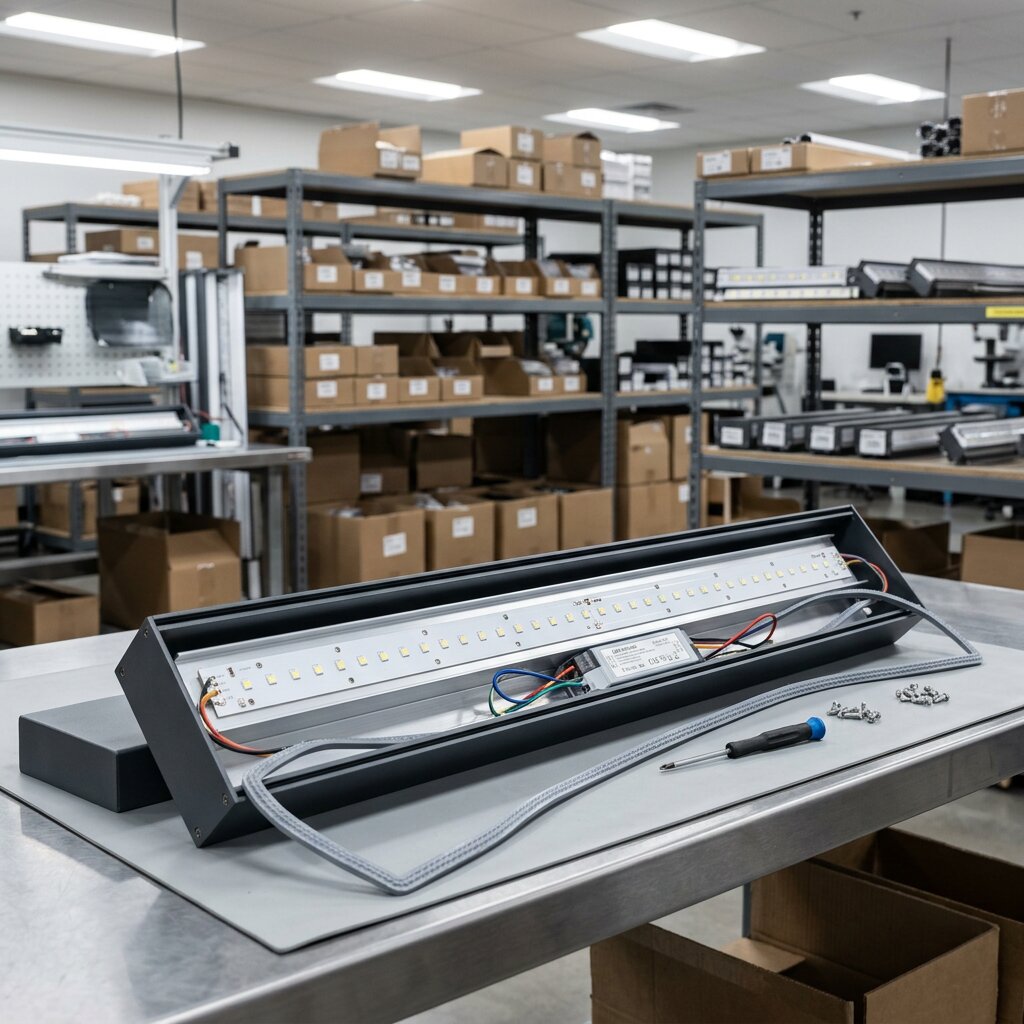

DC-Light — производство светодиодных светильников в Санкт-Петербурге — изготавливает приборы по техническому заданию заказчика. Типовые модели из каталога — от 3 рабочих дней, нестандартные изделия — от 5 до 14 рабочих дней. Минимальный заказ — от 1 штуки. Это позволяет решить задачу без адаптации проекта под ограничения серийного ассортимента.
Типичные запросы на нестандартное изготовление для опасных помещений: накладные промышленные светильники нестандартной длины под конкретный пролёт, приборы с повышенным IP-классом и нестандартным кабельным вводом, светильники с интеграцией аварийного модуля, корпуса из специальных материалов для агрессивных сред. Также изготавливаются подвесные промышленные модели с нестандартной длиной подвеса для высоких потолков.
На всю продукцию оформляются паспорта, сертификаты соответствия ГОСТ и подтверждающие документы. Доставка — по всей России и в страны СНГ.
Частые вопросы о светильниках в особо опасных помещениях
Какое напряжение должны иметь электрические светильники в помещениях с повышенной опасностью?
Для общего освещения при высоте установки 2,5 м и выше допускается 220 В — при условии применения класса защиты I (с заземлением и УЗО) или классов II, III. При высоте менее 2,5 м напряжение не должно превышать 42 В. Переносные светильники — не выше 42 В. В особо опасных помещениях переносные приборы и местное освещение — не выше 12 В.
Светильники какого класса защиты необходимо применять в помещениях с повышенной опасностью?
Класс защиты 0 запрещается. Необходимо применять светильники класса I (с обязательным защитным заземлением и УЗО), класса II (двойная изоляция) или класса III (безопасное сверхнизкое напряжение). Светодиодные светильники с драйвером класса II — наиболее практичное решение, поскольку не требуют заземления корпуса.
Какой IP-класс выбрать для влажного производственного помещения?
Для помещений с повышенной опасностью (влажность 75 % и выше, конденсат) — не ниже IP54. Для особо опасных условий с прямым контактом с водой, паром или агрессивными жидкостями — IP65 и выше. Для колодцев, резервуаров и аналогичных зон с возможным погружением — IP67–IP68.
Обязательно ли аварийное освещение в помещениях с повышенной опасностью?
Да. Согласно СП 52.13330.2016, аварийное освещение обязательно для помещений, где при внезапном отключении рабочего света возникает опасность травмирования. В зонах повышенной опасности предусматривается два вида: эвакуационное (не менее 1 лк на путях эвакуации) и освещение безопасного завершения опасного рабочего процесса (не менее 10 % от нормы рабочего освещения).
Можно ли изготовить промышленный светильник нестандартных размеров?
Да. DC-Light изготавливает нестандартные модели по чертежу, ТЗ, эскизу или фото. Можно согласовать габариты, способ крепления, IP-класс, тип оптики, цвет корпуса и интеграцию аварийного модуля. Минимальный заказ — от 1 штуки, сроки — от 5 до 14 рабочих дней.
Чем светодиодные светильники лучше люминесцентных для опасных помещений?
Основные преимущества: минимальный нагрев корпуса (ниже риск в пожароопасных зонах), коэффициент пульсации менее 5 % (исключается стробоскопический эффект на движущихся механизмах), срок службы от 50 000 часов (реже замена в труднодоступных местах), отсутствие ртути (безопаснее при повреждении). Драйверы класса II обеспечивают двойную изоляцию без заземления.
Выполняете ли вы светотехнический расчёт для промышленных объектов?
Да. Инженеры DC-Light выполняют расчёт освещённости в DIALux. Для расчёта потребуются план помещения с размерами, высота потолков, категория по ПУЭ и описание рабочих зон. По результатам вы получите схему расстановки приборов, спецификацию и подтверждение соответствия нормам.
