Освещение портов — задача, в которой одинаково высоки требования к технике безопасности, надёжности оборудования и долговечности конструкций. Морской фасад работает круглосуточно: суда подходят к причалам ночью, погрузочно-разгрузочные операции идут при любой погоде, по территории движется тяжёлая техника. Свет здесь не декоративный элемент, а часть инфраструктуры — наряду с кранами, путями и таможенными постами. Ниже разбираем, какие нормы регулируют освещение портовых комплексов, какие светильники выдерживают приморский климат и где проектные ошибки оборачиваются простоями и штрафами.
Нормативная база и зоны освещённости
Проектирование систем освещения портов опирается на свод правил СП 350.1326000.2018 «Нормы технологического проектирования морских портов» и СП 52.13330 в актуальной редакции. Первый документ задаёт общую логику размещения инфраструктурных объектов, второй — нормы минимальной освещённости рабочих и служебных зон. Для речных портов параллельно действуют ведомственные требования по безопасности судоходства и охране труда.
Главное, что нужно понимать перед проектом: единого «уровня освещённости порта» не существует. Территория делится на функциональные зоны, и для каждой свои числовые нормы. Причал, на котором швартуется судно, и площадка таможенного контроля — это разные задачи света.
Условно зоны портовых комплексов можно разделить на пять групп:
- Акватория и причальная линия. Норма освещённости — от 5 до 10 лк, в зависимости от категории причала. Свет должен достигать борта судна и кнехтов, но не слепить вахтенных и капитана.
- Зоны погрузочно-разгрузочных работ. 20–30 лк на уровне рабочей поверхности. Здесь работают портовые краны, ричстакеры, ролл-трейлеры — оператору нужно видеть стропы, замки контейнеров и сигнальщика.
- Складские площадки и контейнерные терминалов зоны. 10–20 лк, с равномерностью не хуже 0,4 — иначе у водителя техники возникают «слепые карманы» между штабелями.
- Внутрипортовые проезды и железнодорожных станций пути. 5–10 лк, с акцентом на пересечениях, переездах и стрелках.
- Периметр и охранного освещения зона. 0,5–2 лк по линии ограждения, плюс отдельный сценарий тревожной подсветки с резервным питанием.
К нормам освещённости добавляются требования по равномерности, ограничению слепящего действия (показатель UGR), индексу цветопередачи и резервированию. Для зон, где идёт работа с опасными грузами, обязателен взрывозащищённый исполнения светильников и независимая линия питания.
Опоры, мачты и компоновка осветительной системы

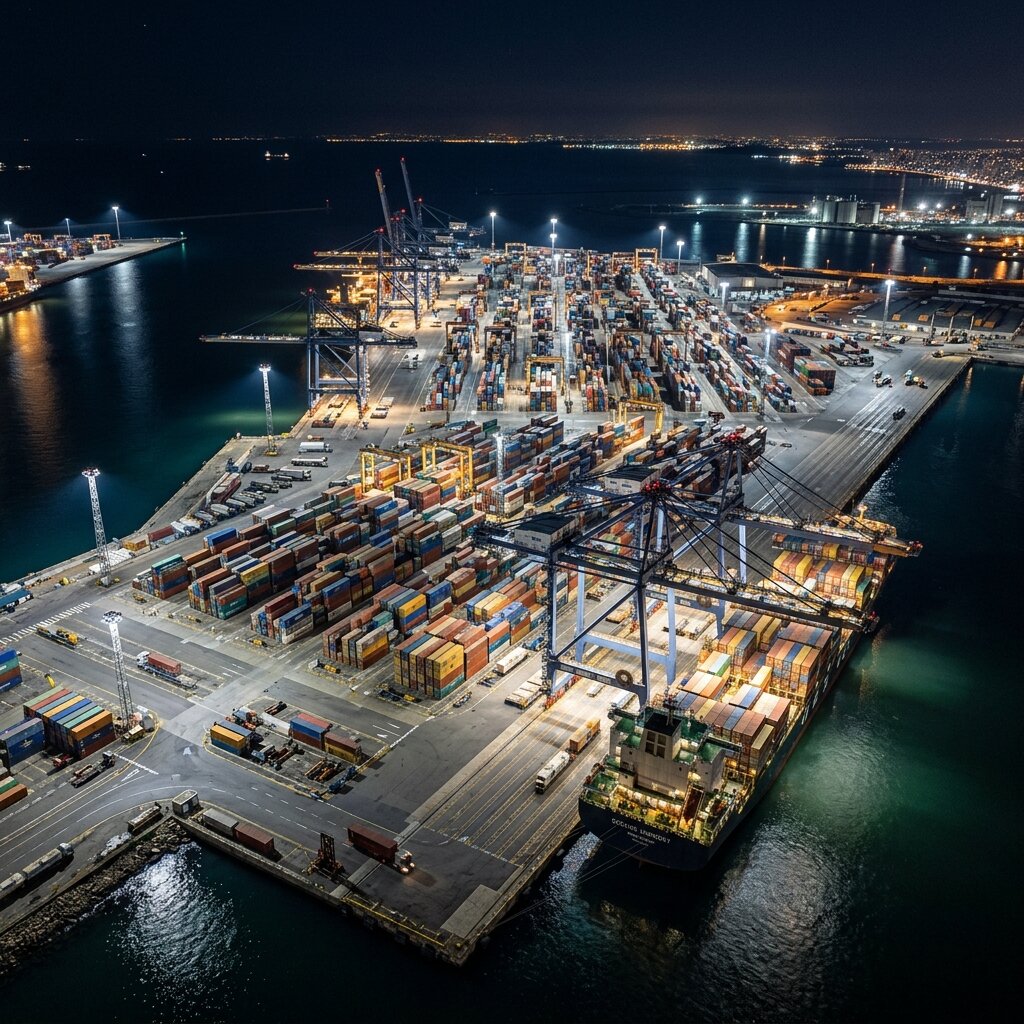

Освещение портов почти всегда строится на высоких мачтах. Это вынужденное решение: краны, штабели контейнеров и подвижной состав создают такую сложную тень, что низко расположенные светильники не справляются с задачей. Стандартная высота мачт для морских и речных портов — от 20 до 50 метров. Чем больше площадь освещаемой зоны, тем выше мачта и тем больше прожекторов на её короне.
Конструкции мачт для портовых комплексов принципиально отличаются от уличных опор. Во-первых, они работают в зоне высоких ветровых нагрузок: побережье — это постоянные порывы, а у моря к ним добавляется солевой туман. Во-вторых, на мачте кроме светильников размещают камеры видеонаблюдения, антенны радиосвязи, навигационные огни, громоотвод. Несущая способность ствола рассчитывается с запасом под весь этот комплекс.
Базовые требования к опорам и мачтам в портах:
- сегментный гранёный ствол из листового металла толщиной от 4 мм;
- горячее цинкование всей конструкции — барьерный слой против коррозии в солевой среде;
- мобильная или стационарная корона для удобного обслуживания светильников;
- фундамент, рассчитанный на ветровую нагрузку района и тип грунта;
- встроенный молниеприёмник и заземление контура.
Светильники на мачтах группируются по секторам так, чтобы обеспечить нормативную освещённость без переливов на соседнюю зону. На причалах часто применяют комбинированную схему: дальний прожекторный свет с мачты плюс локальные настенные или кронштейнованные приборы непосредственно на стене склада или подкрановой балке. Это снижает резкие тени от штабелированного груза и улучшает равномерность.
Ошибка распределения мачт обходится дороже самой техники. Если мачты расставлены без светотехнического расчёта, между ними образуются провалы освещённости. Технике приходится либо снижать скорость, либо включать собственные фары — а это не отменяет нормативных требований. Расчёт в DIALux до закупки светильников снимает риск пересвета и недосвета.
Что подготовить для расчёта освещения портовой территории
- Генплан порта с границами зон: причалы, склады, контейнерные терминалы, проезды, периметр
- Категории грузов — генеральные, навалочные, наливные, контейнерные, опасные (для подбора степени защиты и взрывозащиты)
- Высота и тип потенциальных препятствий: краны, штабели, складские здания — данные для расчёта теней
- Наличие железнодорожных станций и переездов внутри портовой территории
- Климатический район и расчётные ветровые нагрузки — основа для подбора мачт и крепежа
- Параметры существующей электросети: напряжение, доступная мощность, точки подключения
- Требования заказчика к резервированию питания и сценариям охранного освещения
- Регламент обслуживания: возможность подъёма к коронам мачт, наличие автовышки
Светильники для порта: какие подходят и почему
Освещение морских и речных портов исторически строилось на металлогалогенных лампах — они давали мощный поток с одной точки. Сегодня эта технология вытеснена светодиодом: ниже потребление, больше ресурс, моментальный запуск и стабильный световой поток на протяжении всего срока службы. В современных проектах применяют только светодиодные светильники и прожекторы — это требование экономики и эксплуатации.
Для портовой среды к светотехнике предъявляются жёсткие требования:
- степень защиты корпуса не ниже IP66 — против солевого тумана, дождя и струй воды при мойке оборудования;
- защита от пыли и абразивных частиц — на навалочных терминалах в воздухе постоянно присутствует пыль угля, зерна, удобрений;
- рабочий диапазон от –50 до +50 °C для арктических и южных портов;
- устойчивость к импульсным перенапряжениям до 10 кВ — атмосферные разряды над акваторией и коммутационные процессы в сети;
- литой алюминиевый корпус с порошковой окраской и закалённое стекло на оптической части;
- отсутствие пульсации — критично для зон, где работают краны и идёт стропальная сигнализация.

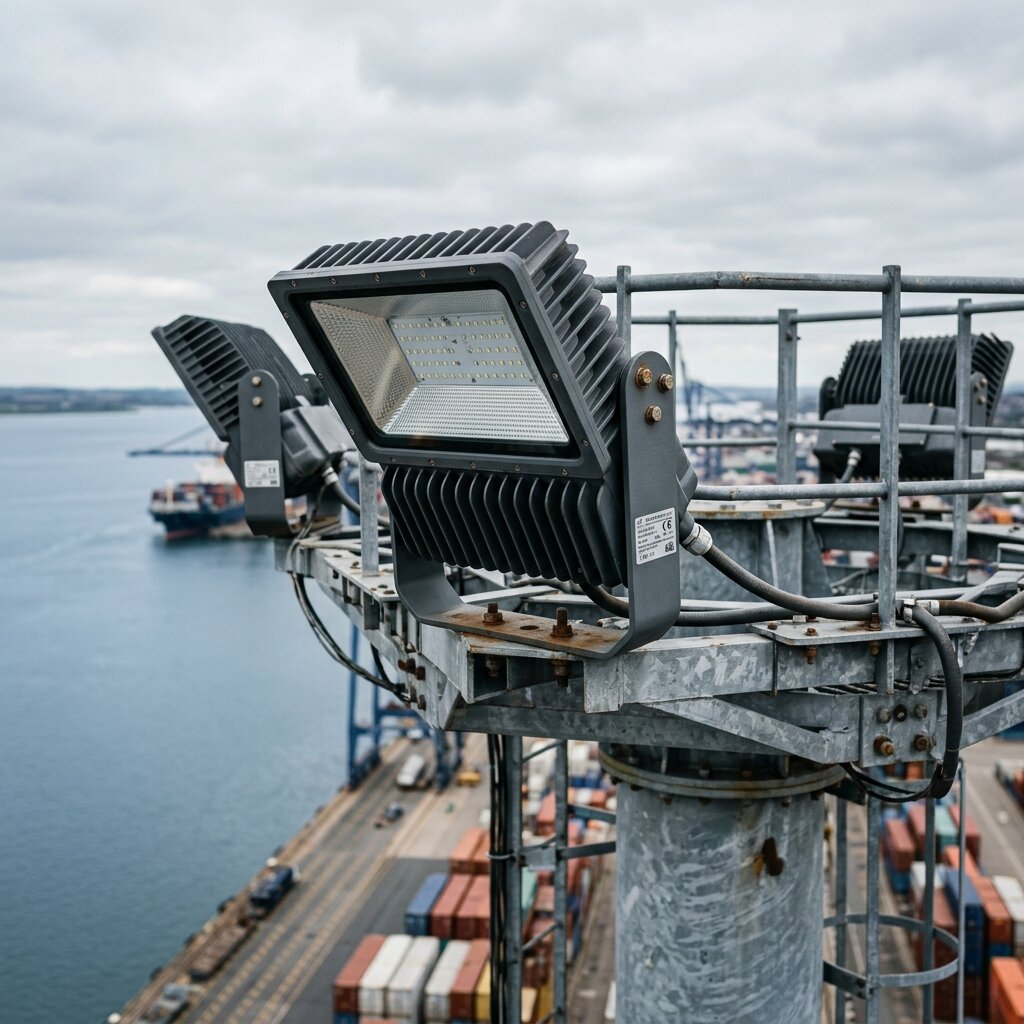

Для дальнего освещения причалов и больших площадок применяют промышленные светильники и прожекторы мощностью от 200 до 1000 Вт с узкой и средней оптикой. Для подсветки внутрипортовых проездов, КПП и зон таможенного контроля — уличные светильники консольного типа на опорах высотой 8–12 метров. Для производственных помещений порта — складов сортировки и контейнерных депо — линейные и подвесные модели с широким светораспределением.
Отдельная категория — охранного освещения светильники по периметру. Они работают в дежурном режиме круглосуточно, поэтому к ним предъявляются повышенные требования по ресурсу драйвера. На большинстве объектов их интегрируют с системой видеонаблюдения: датчик движения переводит зону из дежурного света в полную яркость и одновременно включает запись.
Типичные ошибки в проектах освещения портов
Ошибки, которых стоит избегать
- Подбор светильников без учёта солевой коррозии. Проектировщик закладывает уличные приборы со стандартным IP65 и обычной порошковой окраской — через 1,5–2 года корпус начинает разрушаться, кабельные вводы текут, оптика мутнеет от соляного налёта. Правильно: для портовых объектов выбирать корпуса с IP66/IP69, антикоррозионным покрытием класса C5-M по ISO 12944 и крепежом из нержавеющей стали А4.
- Слепящий свет в направлении капитанского мостика. Прожекторы на причальной мачте развёрнуты так, что луч попадает в рулевую рубку швартующегося судна. Капитан теряет контроль над расстоянием до причала. Правильно: при размещении мачт и расчёте углов наклона учитывать траекторию подхода судов и применять светильники с асимметричной оптикой, которая отсекает свет выше горизонтальной плоскости.
- Один аварийный сценарий на всю территорию. При сбое питания одновременно гаснет и причал, и склад, и периметр — резервный генератор не вытягивает всю нагрузку. Правильно: разделять систему освещения на независимые группы по приоритету (рабочее, эвакуационное, охранное) и подключать критичные группы к резервному питанию через АВР.
- Игнорирование вибраций от работы кранов. Светильники крепят на подкрановых балках без виброразвязки. Через несколько месяцев у части приборов трескается пайка драйверов и обрывается ввод кабеля. Правильно: для приборов в зоне работы кранов использовать виброустойчивое исполнение и амортизирующий крепёж.
- Расчёт освещённости только на чистую территорию. В реальной эксплуатации причал заставлен контейнерами, а склад — штабелями. Расчёт по пустой площадке показывает норму, но как только привозят груз — образуются глубокие тени. Правильно: моделировать освещённость с учётом типовой загруженности зоны, включая высоту контейнерных штабелей.
Цена ошибки в портовом проекте измеряется не светильниками, а простоем терминала. Замена мачты, перекладка питающего кабеля, повторная пусконаладка — всё это требует остановки участка, а сутки простоя контейнерного терминала исчисляются миллионами рублей. Поэтому светотехнический расчёт и подбор оборудования делаются один раз и под конкретную задачу.
Сравнение типов светильников для портовых зон
| Зона порта | Тип светильника | Высота установки | Норма освещённости | Степень защиты | Цветовая температура |
|---|---|---|---|---|---|
| Причал, швартовка судов | Прожекторы на мачте | 20–50 м | 5–10 лк | IP66 | 4000 K |
| Зона погрузочно-разгрузочных работ | Прожекторы средней и узкой оптики | 20–40 м | 20–30 лк | IP66 | 4000–5000 K |
| Контейнерный терминал | Прожекторы широкой оптики | 30–50 м | 10–20 лк | IP66 | 4000 K |
| Внутрипортовые проезды | Консольные уличные светильники | 8–12 м | 5–10 лк | IP65–IP66 | 4000 K |
| Периметр и охранная зона | Прожекторы малой мощности, консольные | 6–10 м | 0,5–2 лк | IP66 | 4000 K |
| Склады и сортировочные ангары | Промышленные подвесные, линейные | 6–12 м | 150–300 лк | IP54–IP65 | 4000–5000 K |
| КПП, таможенный пост | Накладные и встраиваемые | 3–4 м | 200–500 лк | IP40–IP54 | 4000 K |
Серийные модели и нестандартное производство для портов
Большая часть приборов для портов закрывается серийными моделями: типовые мощности, стандартная оптика, проверенные корпуса. Такие позиции в каталоге DC-Light отгружаются от 3 рабочих дней. Это удобно, когда речь идёт о замене вышедших из строя светильников, плановой модернизации или комплектации новой очереди по типовому проекту.
Но портовые проекты часто требуют нестандартных решений. Архитектор морского фасада хочет, чтобы линейные приборы на пешеходной части причала имели определённую длину под шаг плит мощения. Проектировщик грузового терминала закладывает прожектор с нетиповой кривой силы света под форму штабеля. Снабженец заказывает партию уличных консольных светильников с увеличенным IP и нестандартным цветом корпуса под фирменный стиль порта. В таких случаях мы изготавливаем светильники по чертежу, ТЗ, эскизу или фото — от 5 до 14 рабочих дней, минимальный заказ — от 1 штуки.

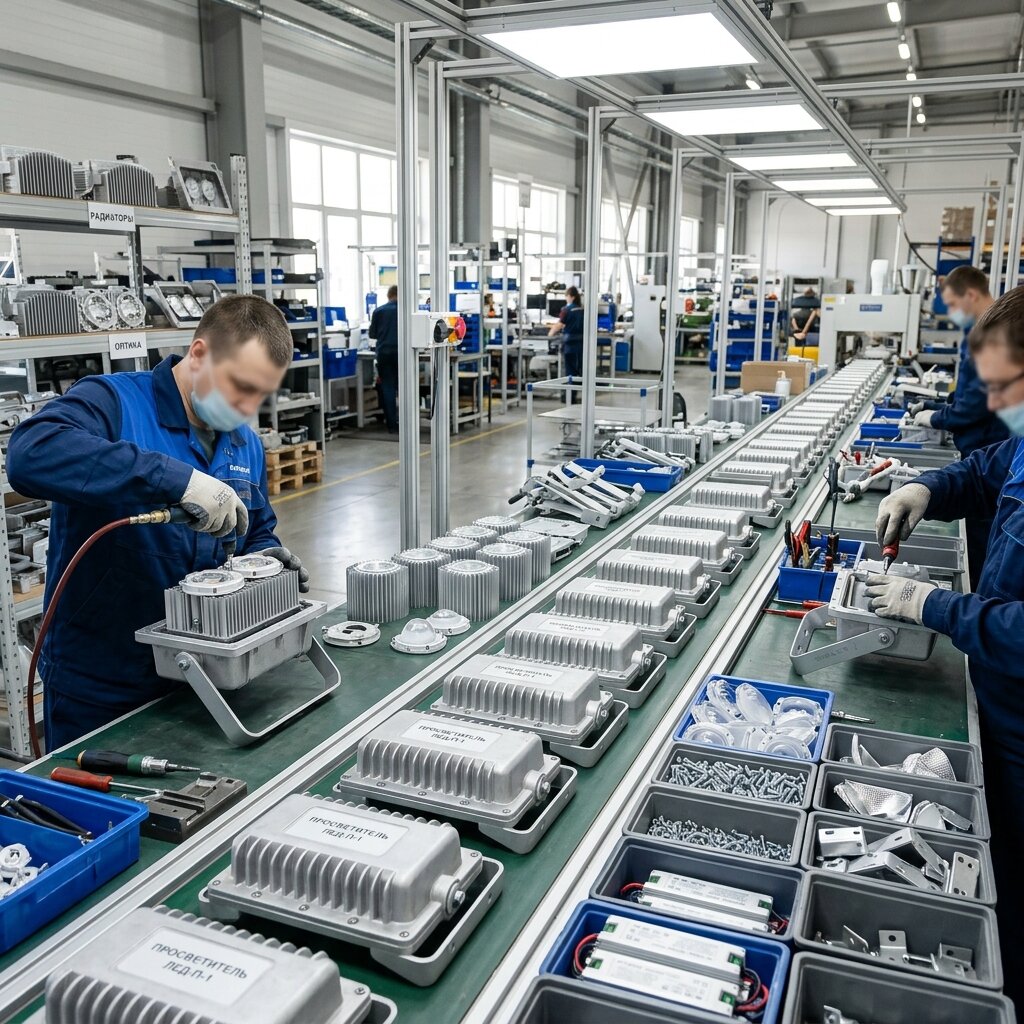

На производстве в Санкт-Петербурге можно согласовать длину и форму корпуса, цвет порошкового покрытия по RAL, тип оптики, поддержку диммирования и интерфейсов управления. Для портовых объектов это особенно ценно: типовые прожекторы редко идеально ложатся на сложную геометрию мачтовых корон, а готовый по проекту светильник снимает вопросы по совместимости и креплению. Помимо промышленных светильников, мы выпускаем линейные светильники для производственных помещений порта — складов, ремонтных мастерских и сортировочных терминалов.
На всю продукцию оформляются паспорта и подтверждающие документы по ГОСТ. Доставка по всей России и в страны СНГ.
Частые вопросы об освещении портов
Какой нормативный документ задаёт требования к освещению морского порта?
Основной — СП 350.1326000.2018 «Нормы технологического проектирования морских портов», в нём прописаны требования к размещению инфраструктуры и зонированию территории. Параметры освещённости рабочих мест и площадок берутся из СП 52.13330. Для речных портов дополнительно применяются ведомственные правила безопасности судоходства.
Какой IP должен быть у светильников для портовой территории?
Минимально — IP66. Это связано не только с дождём, но и с солевым туманом, абразивной пылью на навалочных терминалах и регулярной мойкой оборудования. Для приборов, которые могут попасть под прямую струю при мойке корпусов кранов, разумно закладывать IP67 или IP69. Корпус должен иметь антикоррозионное покрытие класса C5-M и крепёж из нержавеющей стали.
Какая высота мачт оптимальна для контейнерного терминала?
Для контейнерных терминалов с штабелированием 4–5 ярусов применяют мачты 30–40 метров. Меньшая высота не обеспечивает равномерности — между штабелями появляются глубокие тени. Бóльшая высота используется на крупных портовых комплексах, где одна мачта закрывает зону площадью до 1,5 га. Окончательная высота определяется светотехническим расчётом под конкретный план.
Можно ли заменить старые металлогалогенные прожекторы на светодиодные без замены мачт?
В большинстве случаев — да. Светодиодные прожекторы при равной освещённости легче и потребляют в 2–2,5 раза меньше энергии, что снижает нагрузку на корону мачты. Перед заменой нужен поверочный расчёт: убедиться, что новая оптика обеспечивает нужную равномерность и не создаёт слепящего действия. Также проверяется состояние существующего кабеля и узлов крепления.
Нужна ли взрывозащита для светильников в портах?
Да, если в порту есть зоны работы с горюче-смазочными материалами, наливными нефтеналивными терминалами, перевалкой зерна или удобрений с пылевзрывоопасными свойствами. В таких зонах применяются светильники с маркировкой Ex, рассчитанные на конкретный класс взрывоопасной зоны. Для остальной территории достаточно стандартного промышленного исполнения.
Какой срок изготовления нестандартных портовых светильников?
На производстве DC-Light типовые модели по каталогу — от 3 рабочих дней. Нестандартные изделия по чертежу, ТЗ, эскизу или фото — от 5 до 14 рабочих дней в зависимости от сложности корпуса, типа оптики и объёма партии. Минимальный заказ — от 1 штуки. Это даёт возможность изготовить даже единичный прибор под конкретное место на мачте или подкрановой балке.
Делаете ли вы светотехнический расчёт для портовых объектов?
Да, расчёт в DIALux выполняется бесплатно. Для работы нужны генплан с границами зон, высоты потенциальных препятствий (краны, штабели, здания), параметры существующей сети и категория грузов. По результатам вы получаете схему расстановки мачт и светильников, спецификацию оборудования и визуализацию освещённости по зонам.
