Освещение производственных помещений напрямую влияет на производительность, точность операций, уровень брака и безопасность персонала. В отличие от офиса или ритейла, где свет работает на восприятие, в цехе он становится частью технологического процесса: от него зависит, увидит ли оператор дефект на детали, попадёт ли крановщик в нужную точку, не утомится ли сборщик к концу смены. Ниже — практическое руководство для тех, кто проектирует, согласовывает или модернизирует освещение цехов: нормы, расчёт, выбор оборудования по типу производства и нюансы заказа светильников у завода.
Нормативная база и уровни освещённости
Главный документ, регулирующий освещение производственных помещений в России, — СП 52.13330.2016 «Естественное и искусственное освещение» (актуализированная редакция СНиП 23-05-95). Он задаёт нормируемую освещённость на рабочих поверхностях, требования к равномерности, ограничению пульсации, показателю ослеплённости и индексу цветопередачи. Для отдельных отраслей действуют ведомственные нормы — например, для металлообработки, пищевой промышленности, фармацевтики, текстильного производства.
Уровень освещённости в производственных помещениях зависит от разряда и подразряда зрительной работы — то есть от размера различаемого объекта и контраста с фоном. Нормы освещения производственных помещений варьируются в широком диапазоне: от 75 лк для зон складирования крупногабаритных грузов до 2000 лк и выше на сборочных постах с микроэлектроникой.
Помимо освещённости на рабочей поверхности, нормативы регулируют ещё три ключевых параметра. Коэффициент пульсации не должен превышать 10–20 % в зависимости от типа работ — для зрительно напряжённых операций требование жёстче. Показатель ослеплённости ограничивает прямую и отражённую блёсткость источников. Индекс цветопередачи Ra нормируется отдельно для производств, где критично различение цветов: полиграфия, текстиль, контроль качества окраски.
Типовые уровни освещённости по разрядам работ
В цехах общего машиностроения для большинства операций достаточно 200–300 лк на рабочем месте. Сборка узлов средней точности — 300–500 лк. Контрольно-измерительные посты и работы с мелкими деталями — 750–1000 лк. Цеха металлообработки с высокоточным оборудованием — до 1500 лк. На участках, где выполняется визуальный контроль качества окраски, печати, сварных швов, добавляются требования по Ra ≥ 80 и стабильности цветовой температуры.
Виды освещения в производственных помещениях
Грамотный проект всегда строится из нескольких слоёв освещения. Каждый решает свою задачу, и попытка обойтись одним уровнем приводит либо к пересвету и блёсткости, либо к недосвету в критичных зонах.
Рабочее общее освещение
Базовый слой, который обеспечивает нормируемую освещённость по всей площади цеха. Реализуется подвесными или накладными светильниками, расположенными равномерной сеткой под потолком. Для высоких пролётов применяют купольные модели типа «колокол», для средних высот (4–7 м) — линейные и панельные. Промышленные светильники подбираются по светопотоку, углу рассеивания и классу защиты IP в зависимости от среды эксплуатации.
Местное освещение
Дополняет общее на конкретных рабочих местах: токарных и фрезерных станках, сборочных столах, постах визуального контроля. Местное освещение позволяет поднять уровень освещённости до 1000–2000 лк точечно, не увеличивая мощность общей системы. Доля местного освещения в комбинированной системе может достигать 90 %, но при этом общее не должно опускаться ниже 10 % от нормы — иначе возникает резкий перепад яркости, утомляющий зрение.
Аварийное освещение
Включается при отказе основной системы. Делится на эвакуационное (обозначает пути выхода — не менее 0,5 лк на полу) и резервное (поддерживает работоспособность критичных зон — не менее 5 % от нормы общего). Для производств с непрерывным циклом и опасными процессами резервное освещение обязательно.
Естественное и совмещённое
Естественное освещение производственных помещений реализуется через окна, фонари верхнего света и зенитные купола. Нормируется коэффициентом естественной освещённости (КЕО). Когда естественного света недостаточно — например, в глубине цеха или в условиях короткого светового дня — применяется совмещённое освещение: естественное дополняется искусственным в течение всего рабочего дня.
Принцип многослойности экономит мощность. Вместо того чтобы заливать цех общим светом до 750 лк ради нескольких сборочных постов, разумнее обеспечить общее освещение на уровне 300 лк, а на постах добавить местные светильники до требуемого уровня. Это снижает установленную мощность на 30–50 % и облегчает обслуживание системы.
Чек-лист: что подготовить перед заказом светильников для цеха
- Поэтажный план цеха с расстановкой оборудования и обозначением рабочих зон
- Высота потолков и тип несущих конструкций (фермы, плиты, монолит) — определяет тип крепления
- Разряды зрительных работ по зонам: где нужно 300 лк, где 500, где 1000
- Условия среды: уровень запылённости, влажности, наличие агрессивных паров — задаёт требуемый IP и материал корпуса
- Температурный режим в помещении: диапазон рабочих температур должен попадать в паспортный диапазон светильника
- Требования по пульсации (≤ 10 % для точных работ, ≤ 20 % для остальных)
- Необходимость аварийного освещения и его тип: эвакуационное, резервное или оба
- Существующая электросеть: напряжение, сечение кабелей, наличие резервного питания
- Вопросы обслуживания: высота подвеса, доступность для замены, межсервисные интервалы
Подбор светильников под тип производства
Правильный выбор светильника для производственного помещения начинается не с мощности и не с цены, а с условий эксплуатации. Один и тот же цех площадью 1000 м² может потребовать совершенно разного оборудования в зависимости от того, что в нём происходит.

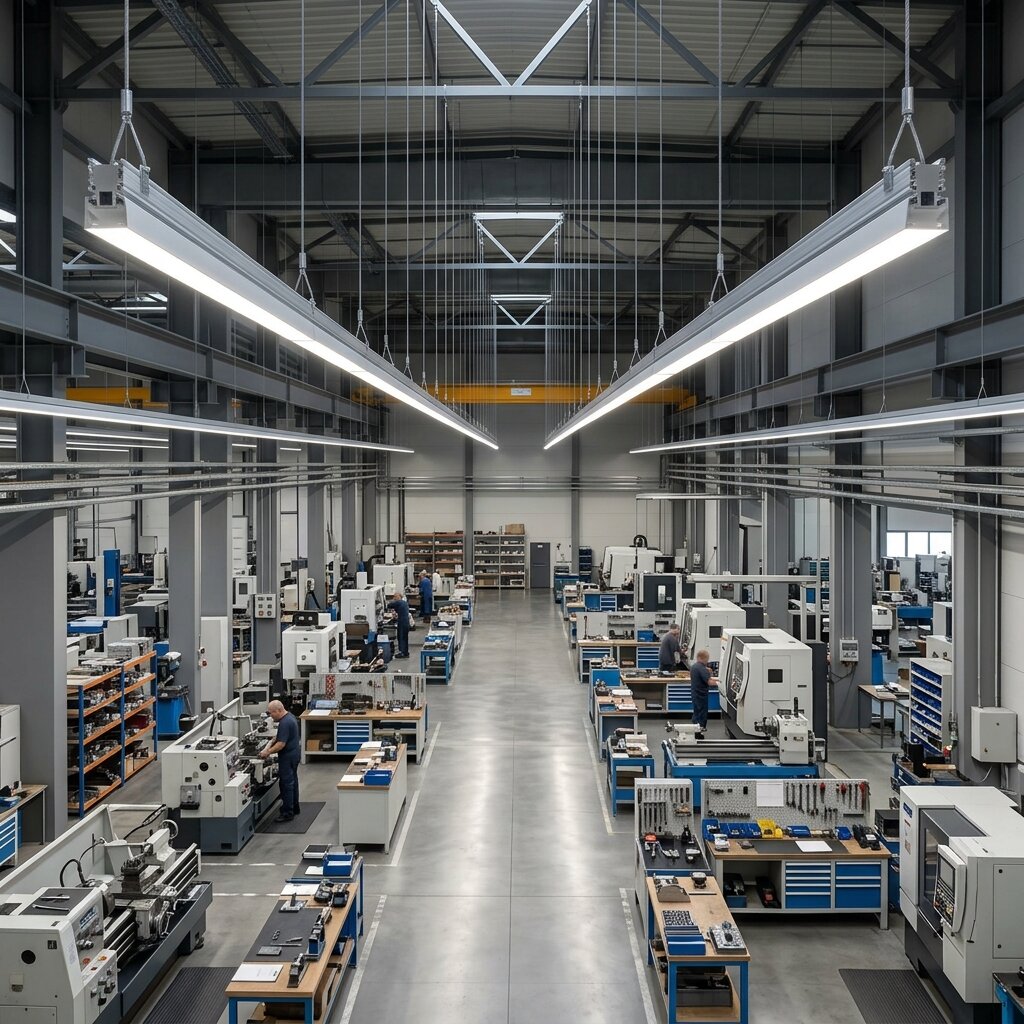

Цеха общего машиностроения и металлообработки. Высота потолков 6–10 м, умеренная запылённость, стандартная влажность. Подходят подвесные линейные модели и купольные светильники типа «колокол». Класс защиты — IP54, цветовая температура 4000–5000 K, мощность 80–200 Вт на прибор. Для постов высокоточной обработки добавляются подвесные линейные светильники над рабочей зоной.
Сварочные участки и литейные. Высокая температура воздуха, искры, пыль, агрессивные испарения. Нужны светильники в металлическом корпусе с защитным стеклом и IP65. Цветовая температура 4000 K — нейтральная, чтобы не искажать восприятие нагретого металла. Желателен расширенный диапазон рабочих температур (до +50 °C).

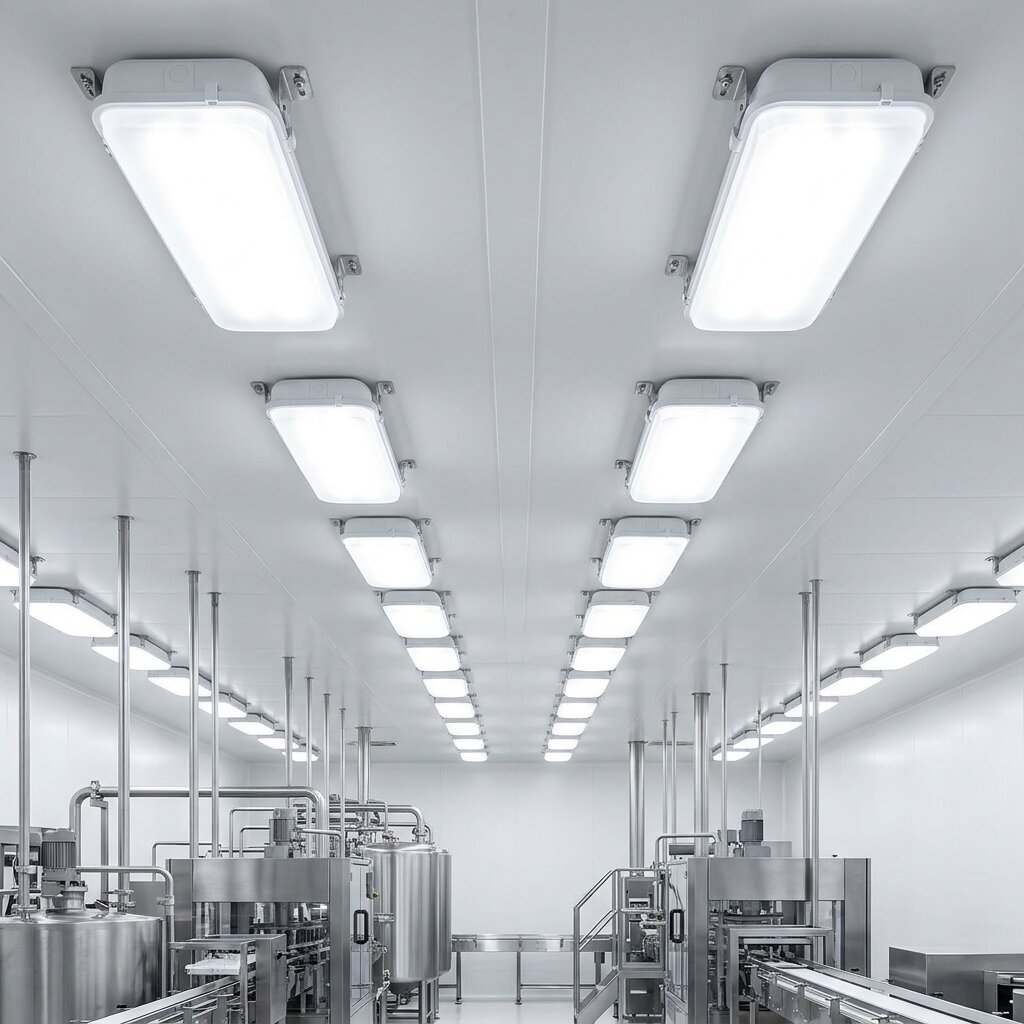

Пищевые и фармацевтические производства. Стерильные зоны, регулярные мойки с применением химии, требования санитарных норм. Нужны герметичные светильники IP65–IP69K с гладким пластиковым корпусом без щелей, в которых может скапливаться загрязнение. Класс защиты от ударов IK08 и выше. Ra ≥ 80 для зон контроля качества.
Складские помещения и логистические комплексы. Высокие стеллажи, узкие проходы, движение погрузчиков. Применяются подвесные линейные системы с узким светораспределением — свет должен заливать проход между стеллажами, а не рассеиваться в стороны. Высота подвеса 8–14 м, мощность 150–300 Вт на прибор. Цветовая температура 5000 K — для лучшего различения этикеток и маркировки.
Цеха с агрессивной химической средой. Гальванические, травильные, окрасочные участки. Корпус — нержавеющая сталь или высококачественный пластик, стойкий к парам кислот и щелочей. IP66 как минимум, желательно с антикоррозийным покрытием. Электрические компоненты — в герметичном отсеке с двойной изоляцией.
Класс защиты IP — это не запас прочности, а соответствие среде. Установка светильника IP20 в запылённом цехе приводит к деградации платы и драйвера в течение 6–12 месяцев. Светильник продолжает работать формально, но его светопоток падает на 30–40 %, и расчётная освещённость нарушается. Менять придётся всю партию.
Расчёт освещения производственного помещения
Расчёт освещения производственных помещений выполняется в специализированных программах — DIALux evo, Relux, реже в Light-in-Night. Программа учитывает геометрию помещения, отражающие свойства поверхностей, светотехнические характеристики приборов и строит распределение освещённости по рабочей плоскости. Результат — карта освещённости с цветовыми зонами, где сразу видно, попадает ли каждый участок в нормативные значения.
Для расчёта требуется набор исходных данных: габариты цеха и высота потолков, разметка рабочих зон и оборудования, коэффициенты отражения потолка, стен и пола (зависят от цвета и фактуры покрытий), требуемый уровень освещённости по СП 52.13330.2016 или отраслевым нормам. Дополнительно учитывается коэффициент запаса — поправка на загрязнение светильников в процессе эксплуатации, обычно 1,4–1,8 для производственных помещений.
На выходе проектировщик получает спецификацию: количество приборов, схему расстановки, расчётный световой поток, среднюю и минимальную освещённость, равномерность. Это и есть основа для технического задания заводу-изготовителю.
Метод коэффициента использования и точечный метод
Для типовых прямоугольных цехов с равномерной расстановкой применяется метод коэффициента использования светового потока. Он даёт быструю оценку требуемого количества приборов и подходит для общего освещения. Для сложных геометрий, неравномерной выкладки оборудования или местного освещения используется точечный метод — расчёт ведётся для каждой контрольной точки рабочей плоскости, что позволяет точно подобрать положение и направление каждого светильника.
Типичные ошибки в проектах освещения цехов
Ошибки, которых стоит избегать
- Расчёт без учёта коэффициента запаса. Проектировщик закладывает приборы «в номинал», и в первый месяц работы освещённость соответствует норме. Через год светопоток падает на 15–20 % из-за загрязнения, через три — ещё на 10 %. Реальная освещённость опускается ниже норматива. Правильно: закладывать коэффициент запаса 1,4 для чистых производств, 1,6 для умеренно запылённых, 1,8 для сильно запылённых и помещений с агрессивной средой.
- Единая цветовая температура для всего предприятия. Заказчик ставит везде 6500 K «для яркости», и цех общего назначения превращается в неуютное холодное пространство, утомляющее персонал к середине смены. Правильно: 4000 K для большинства производственных зон, 5000 K — для складов и зон визуального контроля, 3000–3500 K — для бытовых помещений и комнат отдыха персонала.
- Игнорирование пульсации освещённости. Дешёвые драйверы дают пульсацию 25–40 %, что вызывает стробоскопический эффект на вращающихся частях станков. Шпиндель визуально кажется неподвижным — травмоопасная ситуация. Правильно: для цехов с движущимся оборудованием выбирать светильники с коэффициентом пульсации не выше 5 %, что подтверждается протоколом измерений.
- Недостаточный класс защиты IP. Светильник IP20 ставят в цех с умеренной запылённостью «потому что дешевле». Через полгода в корпусе скапливается слой пыли, теплоотвод нарушается, светодиоды деградируют ускоренно, гарантия аннулируется. Правильно: минимум IP54 для большинства производственных помещений, IP65 — для пищёвки, мойки, влажных зон, IP66 — для агрессивных сред.
- Светильники без системы аварийного режима в критичных зонах. При обесточивании линии цех погружается в темноту, эвакуация затруднена, а останавливающееся оборудование без освещения создаёт травмоопасную обстановку. Правильно: на путях эвакуации и над опасными участками устанавливать модели со встроенным БАП (блок аварийного питания), либо отдельную систему эвакуационных указателей с автономностью не менее часа.
- Заказ светильников «под потолок Армстронг» в цех с открытыми фермами. Встраиваемые офисные модели не предназначены для высоты подвеса 6–8 м: их светораспределение рассчитано на 2,7–3 м. На большой высоте они дают слабую освещённость с большими теневыми зонами. Правильно: для цехов с высокими пролётами выбирать подвесные промышленные светильники с соответствующей оптикой.
Сравнение типов промышленных светильников по сценариям применения
| Тип светильника | Высота установки | Класс IP | Цветовая температура | Подходящие производства |
|---|---|---|---|---|
| Подвесные линейные | 4–8 м | IP40–IP54 | 4000–5000 K | Сборочные цеха, машиностроение, электроника |
| Купольные «колокол» | 6–14 м | IP54–IP65 | 4000–5000 K | Высокие пролёты, металлообработка, литейные |
| Накладные промышленные IP65 | 3–6 м | IP65–IP66 | 4000 K | Пищёвка, мойки, влажные зоны, фармацевтика |
| Линейные подвесные IP65 | 4–10 м | IP65 | 4000–5000 K | Склады, логистика, холодильные помещения |
| Светильники «Айсберг» | 4–8 м | IP54–IP65 | 4000 K | Универсальное промышленное освещение |
| Светильники Армстронг | 2,7–3,5 м | IP20–IP40 | 4000 K | Бытовые помещения, лаборатории, ИТР-зоны |
Серийные модели и нестандартный заказ
Большинство задач по освещению цехов закрывается серийными моделями из каталога. Подвесные и накладные промышленные светильники, линейные системы, купольные приборы выпускаются типоразмерами под распространённые сценарии: высота 4, 6, 8, 12 метров, мощности от 50 до 300 Вт, оптика от широкой (90°) до узкой (60° и 30° для высоких пролётов). Сроки поставки серийных моделей у DC-Light — от 3 рабочих дней.
Но часть проектов требует нестандартных решений. Цех с нетиповой геометрией, пролёт нестандартной длины, требование интегрировать светильник в технологическую конструкцию, особый цвет корпуса под фирменный стандарт предприятия — всё это причины для заказа изготовления по чертежу. DC-Light как завод-производитель в Санкт-Петербурге выпускает фигурные светильники и линейные модели нестандартной длины по чертежу, эскизу или ТЗ. Минимальный заказ — от 1 штуки, срок изготовления — от 5 до 14 рабочих дней.
Для бытовых помещений и зон ИТР на производстве (раздевалки, столовые, кабинеты мастеров, переговорные) используются офисные светильники — модели «Армстронг», «Грильято» и накладные панели. Это позволяет сохранить единого поставщика на весь объект и упростить сервис.
На все приборы оформляются паспорта, сертификаты соответствия и подтверждающие документы для участия в тендерах и сдачи объектов государственным заказчикам. Доставка — по всей России и в страны СНГ.
Частые вопросы об освещении производственных цехов
Какая освещённость нужна в производственном цехе по нормативам?
Норма зависит от разряда зрительной работы по СП 52.13330.2016. Для грубых работ — от 75–150 лк, для работ средней точности — 200–300 лк, для точных — 500–750 лк, для особо точных и сборки микроэлектроники — 1000–2000 лк и выше. Конкретное значение определяется по таблицам норматива в зависимости от размера различаемого объекта и контраста с фоном.
Можно ли заменить люминесцентные светильники на светодиодные «один к одному»?
Прямая замена по количеству не всегда корректна. Светодиодные приборы имеют другое распределение света и более высокую светоотдачу. После замены лучше выполнить контрольный расчёт или замеры освещённости — иногда количество приборов сокращается на 20–40 % при сохранении нормы. Это и есть основной экономический эффект перехода на LED.
Какой класс защиты IP нужен для пыльного цеха?
Для умеренно запылённых производств (механическая обработка, деревообработка) — минимум IP54. Для сильно запылённых (мукомольное, цементное, металлургическое производство) — IP65. Для цехов с риском взрыва пыли — взрывозащищённые модели по отдельным стандартам. IP20 в производственных помещениях допустим только в чистых ИТР-зонах и бытовых помещениях.
Как обеспечить аварийное освещение цеха?
Два основных подхода. Первый — установить отдельные эвакуационные светильники со встроенными аккумуляторами, работающие 1–3 часа после отключения сети. Второй — оснастить часть основных промышленных светильников блоками аварийного питания (БАП), которые поддерживают часть светового потока в аварийном режиме. Выбор зависит от площади, конфигурации цеха и требований надзорных органов.
Делает ли DC-Light светильники нестандартной длины и формы для производства?

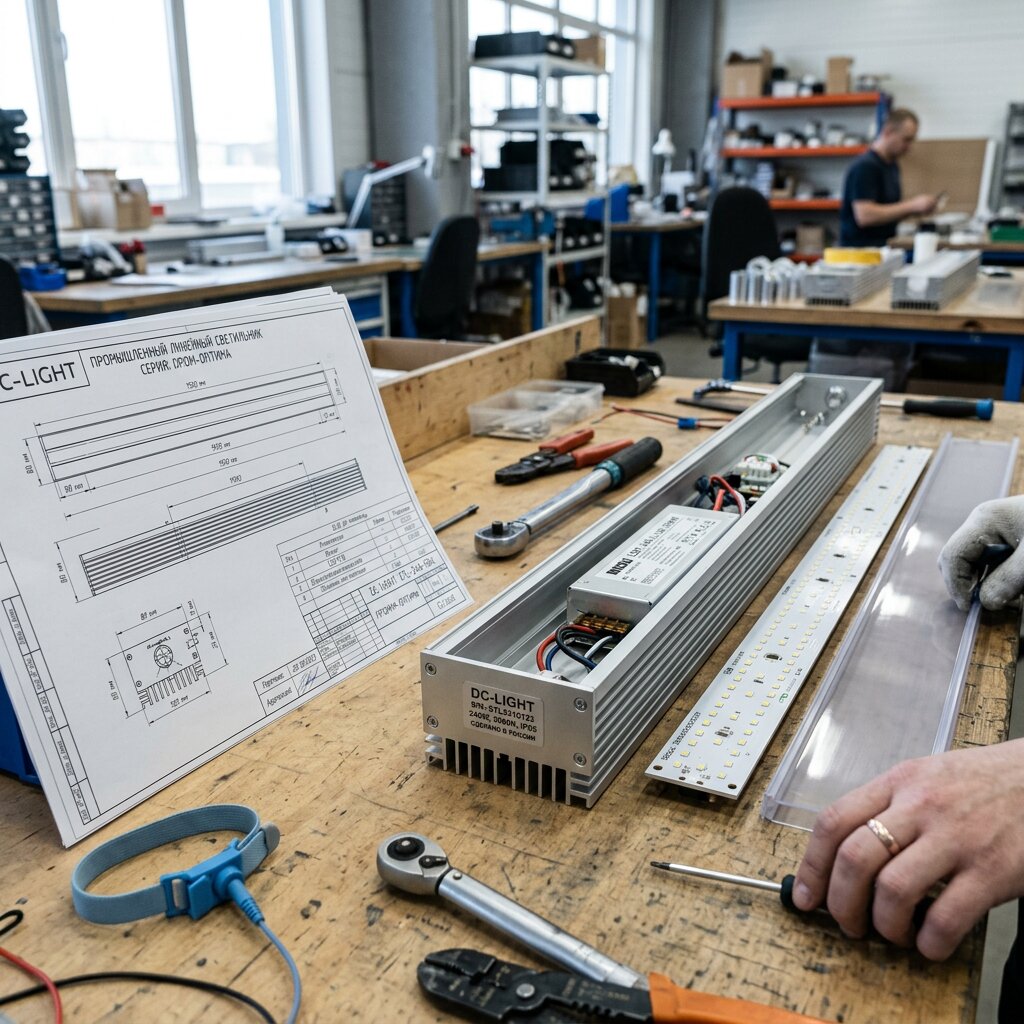

Да. Завод выпускает линейные и фигурные светильники по чертежу, эскизу, ТЗ или фото. Доступны нестандартные длины, формы корпуса, цвет по RAL/NCS, оптика под конкретную задачу, поддержка диммирования. Минимальный заказ — от 1 штуки, срок изготовления — от 5 до 14 рабочих дней. Для типовых моделей из каталога — от 3 дней.
Можно ли получить расчёт освещения цеха до заказа?
Да. Инженеры DC-Light выполняют расчёт в DIALux по предоставленному плану цеха. Для расчёта нужны: габариты помещения, высота потолков, расстановка оборудования, тип и разряд работ, требования по нормам. На выходе — карта освещённости, спецификация приборов, схема расстановки и коммерческое предложение со сроками.
Какие документы предоставляются на промышленные светильники?
Паспорт изделия с техническими характеристиками, сертификат соответствия требованиям технических регламентов Таможенного союза, протоколы испытаний по безопасности и светотехническим параметрам. Для нестандартных моделей дополнительно — чертёж согласованной конструкции. Полный пакет документов передаётся вместе с поставкой.
Освещение производственных помещений — это инженерная задача, в которой нет универсальных решений. Цех металлообработки, пищевой комбинат, склад и сборочный участок электроники требуют разных светильников, разной освещённости и разных подходов к расчёту. Объединяет их одно: ошибки на стадии проекта обходятся дороже, чем сам проект. Замена приборов на работающем производстве — это простой, демонтаж старой системы, новый монтаж и согласование изменений.
Если перед вами стоит задача спроектировать освещение нового цеха или модернизировать существующую систему — начните с расчёта. Это бесплатный этап, который занимает несколько рабочих дней и даёт точную картину: сколько светильников нужно, какой мощности, с какой оптикой и как их разместить. На основе расчёта формируется спецификация, которую можно сразу запускать в производство.
