Освещение сборочного цеха: нормы, расчёт и подбор светильников

С чего начинается светотехника сборочного участка

Освещение сборочного цеха начинается не с выбора мощности и не с количества светильников, а с ответа на два вопроса: что именно собирают и где люди смотрят глазами. Сборка двигателей, монтаж печатных плат, комплектация бытовой техники и пост ОТК — это четыре разные светотехнические задачи, и типовой «заливной» свет из одинаковых high bay светильников закрывает их по-разному.

На производственном объекте одновременно существуют три слоя света: общее освещение зала, местное освещение рабочих мест и зоны — проходы, склад комплектации, участок упаковки, зона ОТК. Комбинированное освещение рабочего места — это норма, а не избыточность: общее даёт фон и безопасность перемещения, местное добавляет до нужной величины освещённости прямо на деталь. Попытка вытянуть всё одним общим светом приводит к перерасходу энергии в 1,5–2 раза и всё равно оставляет тени от рук оператора на зоне сборки.

Второй принципиальный момент — разведение света по задачам. На конвейерной линии важна равномерность вдоль всего маршрута и отсутствие стробоскопического эффекта на вращающихся валах. На посту сборки узлов — высокая освещённость точечно на зоне операций, 500–1000 лк, и качественные тени, которые «лепят» форму детали. На столе ОТК — нейтральный свет 4000–5000 K с индексом цветопередачи Ra ≥ 90, иначе контролёр не увидит цветовые дефекты покрытия.

Третий момент — высота цеха. Большинство российских сборочных производств работают в диапазоне 4–8 метров до потолка. До 6 м оптимальны подвесные линейные светильники — они дают равномерную заливку полосами и легко выстраиваются над рядами верстаков. От 6 м и выше логично переходить на промышленные high bay или UFO-модели с узкой КСС, чтобы поток не «растекался» по стенам.

Подбор светильников под разные зоны цеха

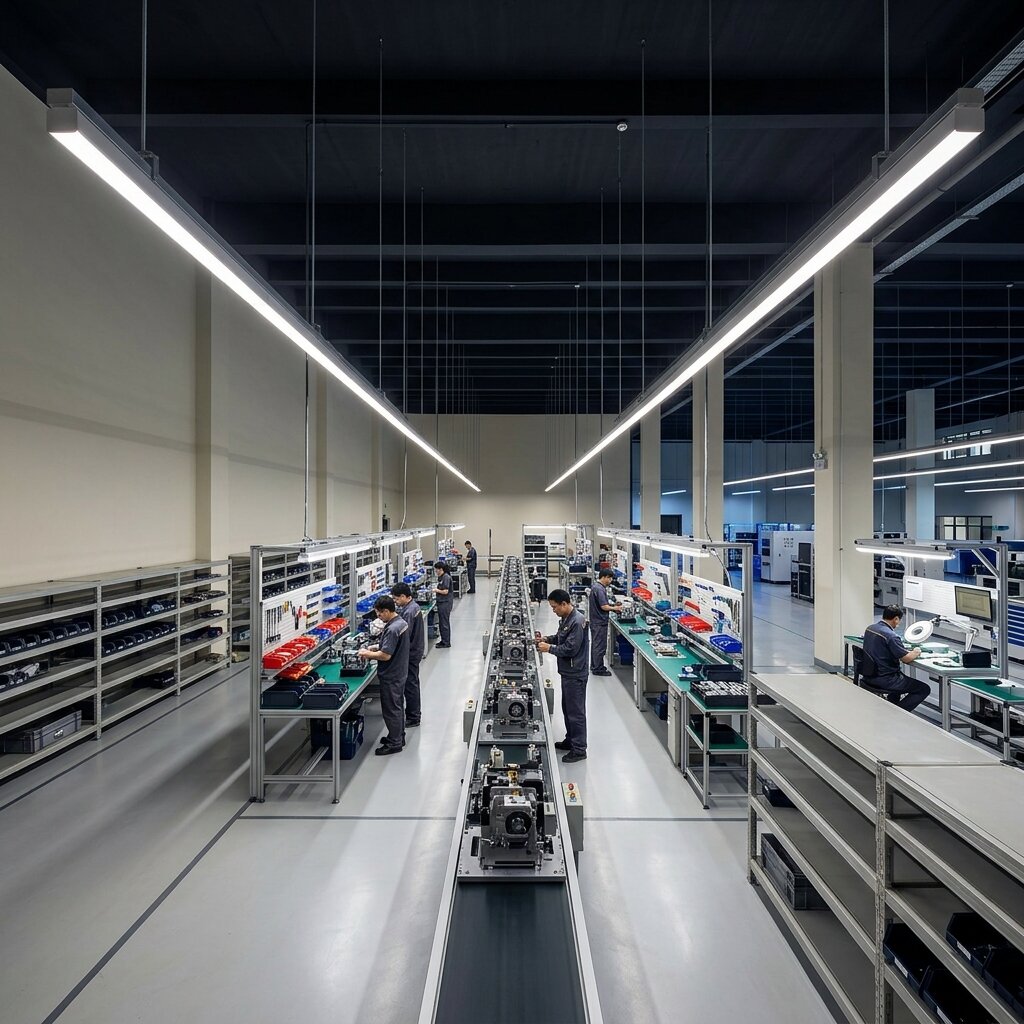

Конвейерная линия — зона, где важнее всего равномерность вдоль всего маршрута и отсутствие мерцания. Здесь работают подвесные линейные светильники, размещённые параллельно движению ленты. Длина линии собирается из отдельных модулей 1200, 1500, 2400 мм — и при необходимости заказывается нестандартная длина, чтобы точно лечь под шаг колонн или секций конвейера.

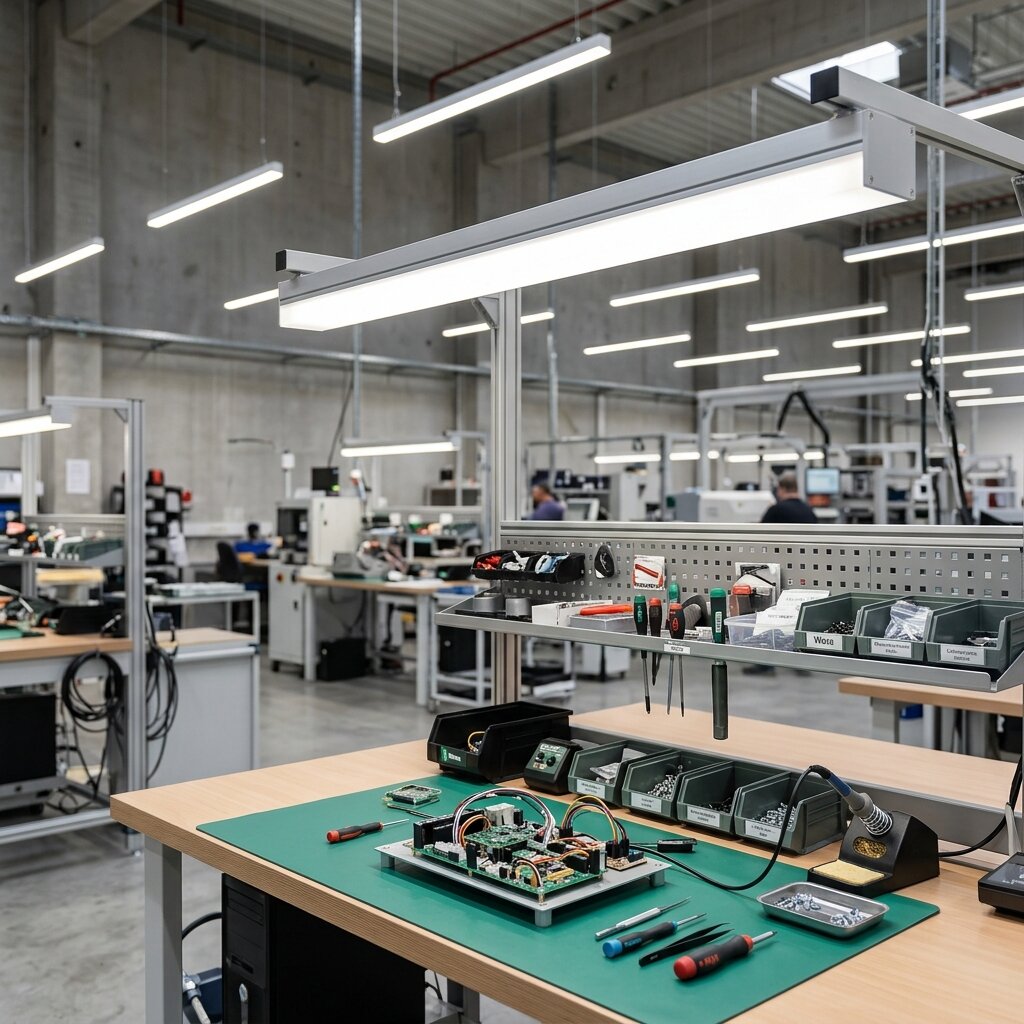

Посты сборки узлов требуют комбинированного освещения: общий фон 300–500 лк плюс местное над зоной операций до 750–1000 лк. Местный светильник располагают сбоку от линии взгляда оператора, а не прямо над головой — иначе он сам себе будет отбрасывать тень на деталь. Для мест с мелкими операциями (сборка редукторов, монтаж электроники) закладывают Ra ≥ 90 и температуру 4000–5000 K.

Зона ОТК — самое требовательное место в цеху с точки зрения светотехники. Контролёр различает оттенки покрытия, сколы, поверхностные дефекты, читает маркировку. Здесь освещённость 1000–1500 лк, Ra ≥ 90, пульсация не выше 5 %. Оптимальное решение — комбинация верхнего рассеянного света и местной подсветки стола с регулируемым положением.

Склад комплектации и проходы — функциональная зона, где важна безопасность перемещения и чтение маркировки на таре. Освещённость 200–300 лк, Ra ≥ 70, цветовая температура 4000–5000 K. Экономически здесь выгодно применять подвесные промышленные светильники с широкой КСС и высокой светоотдачей.

Вспомогательные помещения — бытовки, раздевалки, кабинет начальника участка — по нормам относятся уже не к производству, а к административным помещениям. Здесь применяют офисные решения: светильники Армстронг или встраиваемые панели под тип потолка.

Когда нужны светильники на заказ, а когда достаточно каталога

Для большинства сборочных цехов стандартной геометрии закрыть задачу можно серийными моделями из каталога — типовые длины линейных светильников и промышленные high bay решают 80 % проектов. Срок поставки такого комплекта — от 3 рабочих дней. Это самый быстрый и предсказуемый сценарий: есть спецификация, есть прайс, есть складская позиция.

Нестандартные решения нужны в трёх случаях. Первый — когда шаг колонн или модуль потолка не совпадают с типовой длиной светильника, и приходится либо оставлять «дырки» в линии, либо упираться в стену. В этом случае проще заказать линейные светильники нестандартной длины — 1730, 2130, 3600 мм — ровно под шаг. Второй случай — особые требования к классу защиты или материалу корпуса: например, покраска по RAL под цвет металлоконструкций цеха или усиленный корпус для вибронагруженных участков. Третий — интегрированное управление DALI или 1-10V с датчиками присутствия, когда цех работает в две смены и хочется диммировать свет в нерабочие часы.

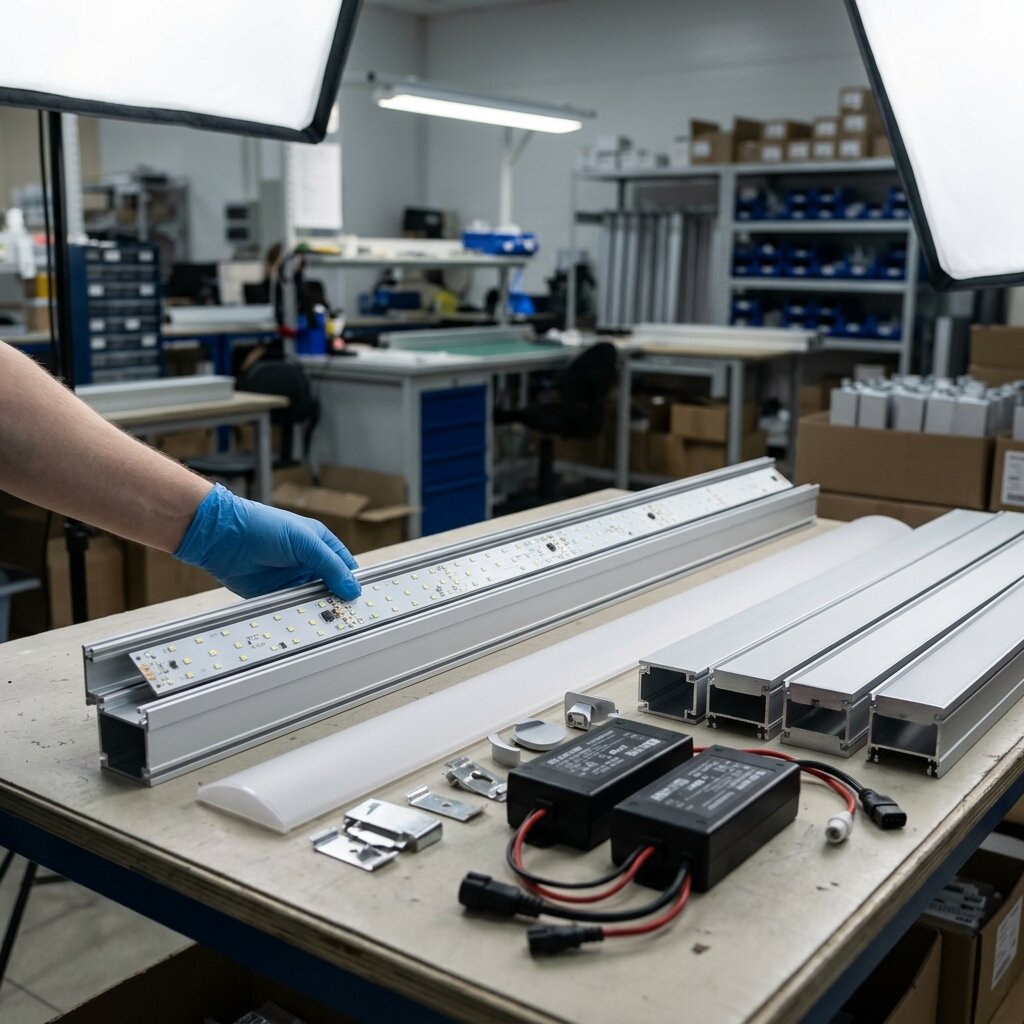

DC-Light — завод в Санкт-Петербурге — производит серийные модели из линейки линейных светильников и изготавливает нестандартные изделия по чертежу, эскизу или ТЗ. Минимальный заказ — от 1 штуки. Сроки: типовые модели — от 3 рабочих дней, нестандартные — от 5 до 14. На продукцию оформляются паспорта, сертификаты и подтверждающие документы, соответствие ГОСТ и европейским стандартам. Доставка — по всей России и странам СНГ. Среди реализованных проектов — промышленные и коммерческие объекты в 30 городах России для таких заказчиков, как Сбербанк, Wildberries, ВКонтакте, РБК, ЕМС, SELA.
