Освещение складов — это не просто «повесить побольше ламп под потолок». От того, как спроектирован свет, зависят скорость комплектации, количество ошибок персонала, безопасность работы погрузчиков и итоговые затраты на электроэнергию за весь срок эксплуатации объекта. В этой статье разбираем нормы освещённости для складских помещений разных типов, методику расчёта, принципы выбора светодиодных светильников под конкретную высоту и среду, а также наиболее критичные ошибки, которые обнаруживаются уже после ввода склада в работу.
Что определяет освещение склада: высота, стеллажи, среда
Складское освещение принципиально отличается от офисного или торгового тремя параметрами: большой высотой монтажа, вертикальной протяжённостью рабочей зоны и агрессивной средой эксплуатации. Светильник здесь работает не на горизонтальную плоскость стола, а на вертикальные поверхности стеллажей — и именно от выбора светораспределения зависит, увидит ли комплектовщик маркировку на верхней полке на высоте 8 метров.
Типовые высоты складских потолков — от 4 до 14 метров. Для мезонинного склада с потолком 4,5 м и склада класса А с высотой 12 м нужны принципиально разные приборы: в первом случае работают линейные светильники со среднеугловой КСС, во втором — мощные промышленные модели с узким пучком, которые «пробивают» межстеллажный проход до пола. Ошибка с выбором кривой силы света приводит к тому, что под потолком «жарит», а на полу и на нижних ярусах стеллажей — сумерки.
Вторая особенность — среда. Сухой склад бытовой химии, холодильный склад −25 °C, хранилище лакокрасочных материалов и склад металлопроката требуют светильников с разной степенью защиты, разным диапазоном рабочих температур и разным уровнем взрывозащиты. Выбор корпуса под среду — такая же часть проекта, как и светотехнический расчёт.
Нормы освещённости склада по СП 52.13330.2016
Нормативная база по освещению складских помещений опирается на СП 52.13330.2016 «Естественное и искусственное освещение» — это актуализированная редакция СНиП 23-05-95. Документ задаёт минимальные уровни освещённости для разных зон и разрядов зрительной работы. Для производственных и складских объектов дополнительно применяются отраслевые нормы пожарной безопасности и требования к аварийному освещению по ГОСТ Р 55842-2013.
Освещённость нормируется на рабочей поверхности. Для склада «рабочая поверхность» — это не только пол в проходе, но и вертикальная плоскость стеллажа на всей высоте хранения. Это важный момент: если в расчёте указана только горизонтальная освещённость, на деле освещение складского помещения может оказаться недостаточным именно там, где человек читает артикулы.
Нормы освещённости по зонам склада
| Зона склада | Норма освещённости, лк | Равномерность (Emin/Eср) | Ra (CRI) | Коэфф. пульсации |
|---|---|---|---|---|
| Зона хранения (проходы между стеллажами) | 75–100 | ≥ 0,4 | ≥ 60 | ≤ 20 % |
| Зона комплектации и пикинга | 200 | ≥ 0,5 | ≥ 70 | ≤ 15 % |
| Зона приёмки и отгрузки | 200–300 | ≥ 0,5 | ≥ 70 | ≤ 15 % |
| Зона контроля качества, упаковки | 300–500 | ≥ 0,6 | ≥ 80 | ≤ 10 % |
| Рампы, зоны работы погрузчиков | 150–200 | ≥ 0,4 | ≥ 60 | ≤ 20 % |
| Открытые складские площадки | 20–50 | ≥ 0,25 | ≥ 40 | не норм. |
| Аварийное эвакуационное освещение | 0,5–1 (на полу) | — | — | — |
На практике проектировщики часто закладывают уровень выше нормативного — это связано с тем, что световой поток LED-светильников постепенно снижается, а загрязнение рассеивателей уменьшает освещённость ещё на 10–20 % к концу срока обслуживания. Поэтому начальная освещённость обычно принимается с коэффициентом запаса 1,3–1,5 к нормативной.
Равномерность важнее «среднего» уровня. Склад с освещённостью 150 лк и равномерностью 0,6 работает безопаснее, чем склад с 250 лк и равномерностью 0,2 — во втором случае проходы будут чередовать яркие пятна и провалы, что увеличивает риск ошибок комплектовщика и наездов погрузчиков.
Методика расчёта освещения складских помещений
Расчёт освещения склада выполняется в два этапа: сначала прикидка методом коэффициента использования для оценки количества приборов и мощности, затем поверочный расчёт в светотехническом ПО — DIALux evo или Relux — для получения карты освещённости с учётом стеллажей и рабочих зон.
Шаг 1. Сбор исходных данных. Нужны: план помещения с размерами в осях, высота до перекрытия и до низа ферм, высота и схема расстановки стеллажей, ширина межстеллажных проходов, коэффициенты отражения поверхностей (для склада типично: потолок 0,5, стены 0,3, пол 0,2), требуемая освещённость по зонам, режим работы (одно-, двух- или трёхсменный) и температурный диапазон.
Шаг 2. Выбор типа светильника по высоте монтажа. Это ключевое решение. Для высот до 6 м подходят линейные подвесные и накладные модели мощностью 30–60 Вт. Для 6–9 м — промышленные светильники 80–150 Вт с глубокой КСС. Для 9 м и выше — модели 150–300 Вт с узкой КСС (тип «Г» или «К» по ГОСТ), направляющие световой поток вертикально вниз.
Шаг 3. Расстановка по проходам. На стеллажных складах светильники ставят не равномерной сеткой, а рядами строго над проходами. Это обеспечивает прямое освещение вертикальных поверхностей стеллажей и исключает затенение груза. Шаг между приборами в ряду рассчитывается так, чтобы на рабочем уровне не возникало теневых провалов — как правило, это 1,0–1,5 высоты подвеса.
Шаг 4. Поверочный расчёт в DIALux. Модель помещения со стеллажами импортируется в программу, загружаются IES-файлы конкретных светильников, и система рассчитывает освещённость на горизонтальных и вертикальных плоскостях. Это единственный способ убедиться, что на верхнем ярусе 10-метрового стеллажа будет достаточно света.
Что подготовить перед заказом светотехнического расчёта
- План помещения в формате DWG или PDF с размерами по осям и высотой до перекрытия
- Схему расстановки стеллажей с указанием высоты ярусов и ширины межстеллажных проходов
- Назначение зон: хранение, комплектация, приёмка, упаковка, офисная зона — с границами на плане
- Температурный режим: сухой склад +5…+40 °C, холодильная камера, морозильная камера −25…−40 °C
- Требования по классу взрыво- или пожарной безопасности, если хранятся горючие материалы или пыль
- Тип перекрытия и способ крепления: металлоферма, плиты, подвесной потолок — от этого зависит крепёж
- Предпочтительную цветовую температуру — для основного склада обычно 4000–5000 K
- Требование по коэффициенту пульсации — строго не выше 20 %, для зон упаковки и контроля не выше 10 %
Виды светильников для склада: что куда ставить
Для освещения складских помещений применяют несколько типов светодиодных светильников, и правильный проект комбинирует их по зонам. Попытка перекрыть весь склад одним универсальным прибором — типичная причина перерасхода электроэнергии и неравномерности света.
Промышленные подвесные светильники типа «колокол» или «Айсберг». Основной рабочий инструмент для высот 6–14 м. Мощность 80–300 Вт, световой поток до 45 000 лм, глубокая КСС. Крепятся на тросах или крюках к фермам перекрытия. Для складов с большой высотой эта категория вне конкуренции — в каталоге представлены подвесные промышленные светильники и специализированная серия Айсберг с конструкцией для высокостеллажных складов.

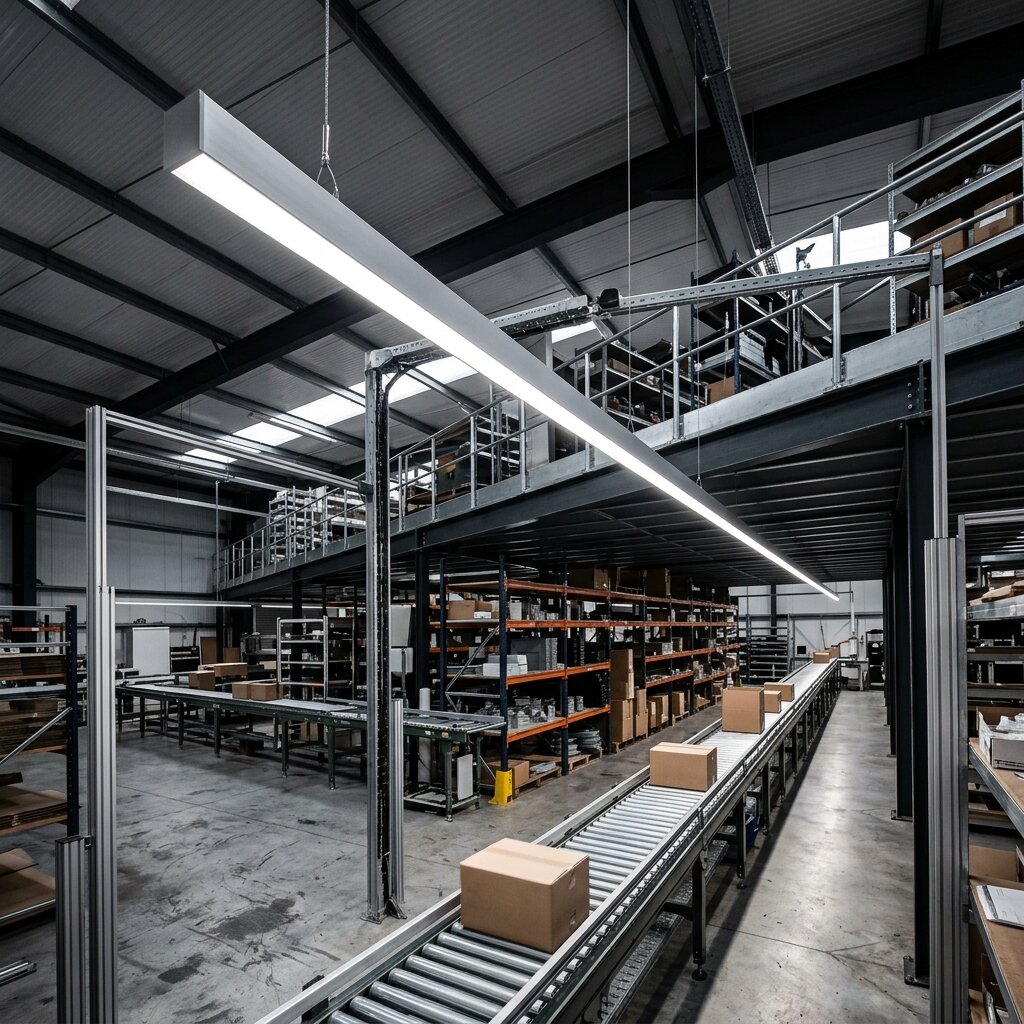

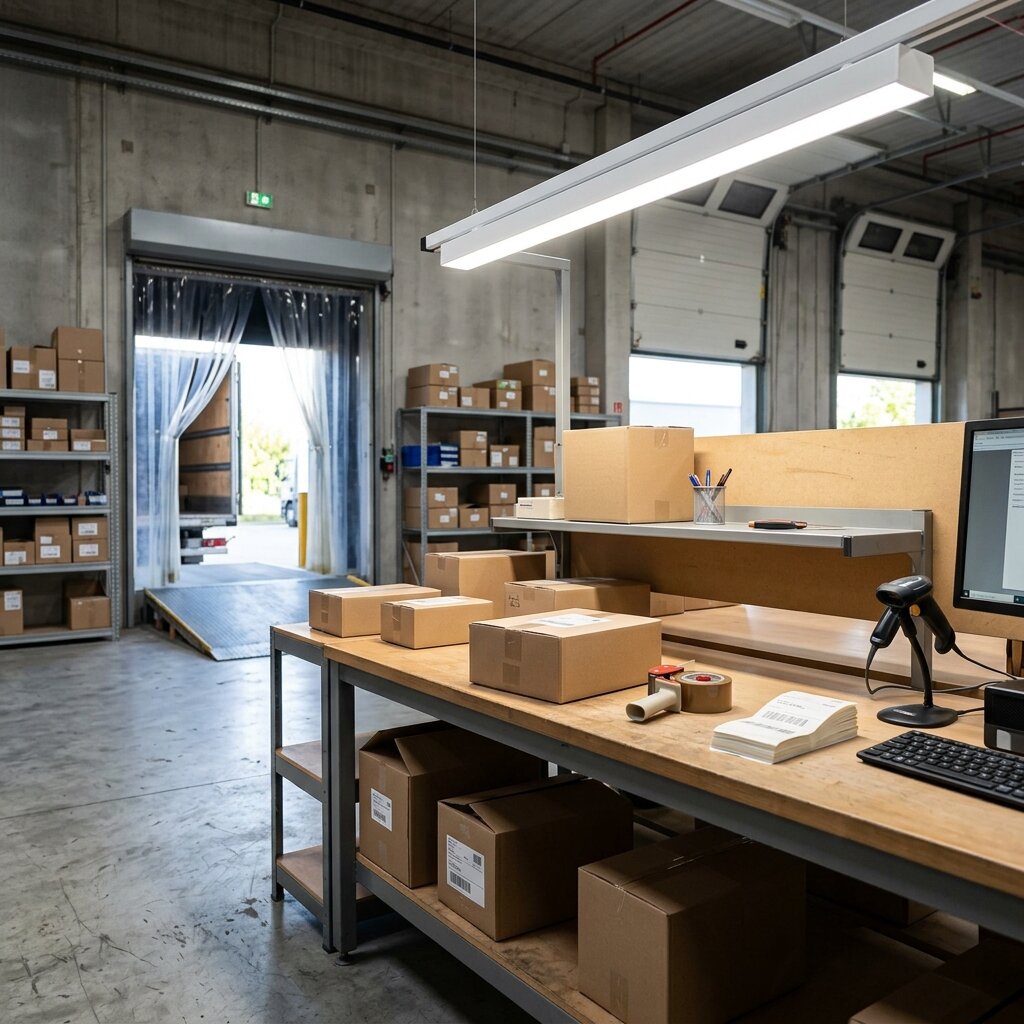

Линейные светильники. Оптимальное решение для мезонинов, складов с низкими потолками (до 5–6 м), зон упаковки и комплектации. Дают равномерную заливку без резких теней, легко объединяются в сплошные световые линии над проходами. Для этого класса задач подходят подвесные линейные светильники, которые можно опустить на нужную высоту независимо от перекрытия.
Промышленные накладные светильники. Ставятся там, где нет возможности опустить прибор на подвесе — например, в помещениях с подвесным потолком или при прокладке инженерных коммуникаций под перекрытием. Представлены в категории накладных промышленных светильников.
Уличные светильники и прожекторы. Нужны для освещения открытых складских площадок, зон разгрузки на улице, подъездных путей и территории по периметру. Здесь важны IP65 и выше, устойчивость к перепадам температур и ветровым нагрузкам. Подбор моделей — в разделе уличных светильников.
Аварийные светильники. Отдельная обязательная категория. Должны автоматически включаться при отключении основной сети, работать от аккумулятора не менее 1 часа и обозначать пути эвакуации. Размещаются над выходами, вдоль маршрутов эвакуации и на поворотах.
IP, температурный режим и взрывозащита: выбор под среду
Корпус светильника для склада — это не декоративная обёртка, а функциональный элемент, от которого зависит срок службы. Ошибка с IP или температурным диапазоном приводит к массовым выходам из строя через 6–12 месяцев, когда гарантийный срок ещё не истёк, но производитель обоснованно отказывает в замене: прибор использовался не по назначению.
Для сухого склада общего назначения с отоплением достаточно IP20–IP40 — это стандартные офисно-промышленные приборы. Для неотапливаемых складов, зон с повышенной влажностью (разгрузочные рампы, складские помещения у приточных ворот) нужен IP54 минимум. Для холодильных и морозильных камер — IP65 и отдельно подтверждённый производителем рабочий диапазон до −40 °C: обычный драйвер при −25 °C просто не запустится.
Для складов с горючими жидкостями, ЛВЖ, пылящими материалами применяются светильники во взрывозащищённом исполнении с маркировкой по ГОСТ Р МЭК 60079. Здесь подбор ведётся не по каталогу, а по классу зоны, указанному в проекте объекта, — и это зона ответственности проектировщика, а не снабженца.
IP44 не равен IP54. Приборы с IP44 защищены от брызг, но не от струй воды при мойке склада. Если по регламенту склад моют из шланга — нужен минимум IP54, а лучше IP65. Разница в цене на уровне 15–20 %, разница в сроке службы — кратная.
Типичные ошибки при освещении складов
Ошибки, которых стоит избегать
- Равномерная сетка светильников вместо расстановки по проходам. На стеллажном складе приборы ставят «квадратом» по осям здания, игнорируя реальное расположение стеллажей. В итоге свет попадает на верх стеллажей, а проходы между ними остаются в тени — верхние ярусы «горят», комплектовщик внизу работает в полумраке. Правильно: ряды светильников располагать строго по центральной оси каждого межстеллажного прохода, с шагом, обеспечивающим перекрытие пятен света на рабочем уровне.
- Выбор светильников без учёта КСС под высоту монтажа. На 10-метровый склад ставят приборы со среднеугловой или широкой кривой силы света, в итоге световой поток рассеивается и на полу получается в 2–3 раза меньше люксов, чем рассчитано «на бумаге» по мощности. Правильно: для высот от 8 м выбирать модели с узкой или глубокой КСС (тип «К» или «Г»), подтверждая расчётом в DIALux с реальными IES-файлами приборов.
- Игнорирование коэффициента пульсации. Дешёвые светильники без нормального драйвера дают пульсацию 30–60 %. При работе с движущимися объектами — лентами конвейера, погрузчиками, вращающимися валами — это создаёт стробоскопический эффект, когда движение визуально «замирает». На складе с интенсивным движением техники это прямая угроза безопасности. Правильно: требовать у поставщика паспорт с указанием коэффициента пульсации и проверять его люксметром-пульсметром при приёмке.
- Установка одних и тех же светильников в отапливаемой и холодильной зонах. Снабжение заказывает «одну позицию на весь объект», чтобы упростить закупку. В итоге в холодильной камере через зиму выходят из строя драйверы — они не рассчитаны на −18 °C. Правильно: для каждой температурной зоны подбирать прибор с подтверждённым диапазоном рабочих температур и соответствующим IP, разделяя заказ на позиции.
- Отсутствие аварийного освещения или его формальная установка. На складе ставят 2–3 указателя «Выход» и считают задачу закрытой, хотя норма требует подсвеченных путей эвакуации с освещённостью на полу не менее 0,5 лк по всей длине маршрута. При аварии в тёмном складе с высокими стеллажами персонал может просто не найти выход. Правильно: проектировать аварийное освещение отдельным разделом, с расчётом освещённости на полу по всему маршруту эвакуации и автономным питанием от встроенных аккумуляторов.
Когда нужны нестандартные светильники для склада
Серийных моделей из каталога хватает примерно для 80 % складских проектов. Оставшиеся 20 % — это объекты, где типовое решение не подходит по геометрии, требованиям к креплению или условиям эксплуатации. В таких случаях разумнее заказать светильник по чертежу, чем комбинировать неподходящие приборы и терять на светотехнике.
Типичные случаи, когда нужен индивидуальный заказ: длинный линейный прибор под шаг ферм перекрытия (например, непрерывная линия длиной 2,4 или 3,0 м вместо стандартных 1,2 м), нестандартное крепление под существующий закладной узел, корпус с повышенным IP и специальным температурным диапазоном под холодильную камеру конкретного производителя, прибор с увеличенным световым потоком для перекрытия зон с недосветом от уже смонтированной системы.
DC-Light — завод-производитель в Санкт-Петербурге. Серийные модели из каталога отгружаются от 3 рабочих дней, нестандартные светильники по чертежу, ТЗ или фото изготавливаются за 5–14 рабочих дней, минимальный заказ — от 1 штуки. На продукцию оформляются паспорта и сертификаты соответствия, доставка — по России и СНГ. Светотехнический расчёт в DIALux выполняется бесплатно на этапе подбора — по предоставленному плану помещения.
Частые вопросы по освещению складов
Какая норма освещённости склада по действующему СП?
По СП 52.13330.2016 минимальная освещённость в зоне хранения и проходах между стеллажами — 75–100 лк, в зонах комплектации и приёмки — 200 лк, в зонах упаковки и контроля качества — до 300–500 лк. На практике значения принимаются с коэффициентом запаса 1,3–1,5 для компенсации старения светового потока и загрязнения рассеивателей.
Какие светильники выбрать для склада с потолком 10–12 метров?
Для таких высот нужны промышленные светодиодные светильники мощностью 150–300 Вт с глубокой или узкой КСС — тип «Г» или «К» по ГОСТ. Широкая КСС на большой высоте даёт сильное рассеивание и провал освещённости на полу. Светильники крепятся на тросовом подвесе к фермам перекрытия над осями межстеллажных проходов.
Нужно ли аварийное освещение на складе?
Да, это обязательное требование. Аварийное эвакуационное освещение должно обеспечивать на полу по маршруту эвакуации не менее 0,5 лк, работать автономно не менее 1 часа и включаться автоматически при отключении основной сети. Дополнительно устанавливаются световые указатели «Выход» на выходах и поворотах маршрута.
Можно ли использовать обычные светильники в холодильном складе?
Нет. Для холодильных камер нужны приборы с подтверждённым рабочим диапазоном до −25…−40 °C и степенью защиты не ниже IP65 — из-за конденсата и циклов размораживания. Обычный LED-драйвер при отрицательных температурах либо не запустится, либо быстро выйдет из строя. При заказе нужно прямо указывать целевой температурный режим.
Какую цветовую температуру выбрать для склада?
Для основного склада общего назначения оптимальны 4000–5000 K — нейтральный холодноватый свет, который не утомляет глаза при длительной работе и обеспечивает хорошее различение деталей на этикетках и маркировках. 6500 K создаёт ощущение «больничного» света и воспринимается как дискомфортный, 3000 K искажает восприятие предупреждающих цветов на товарах и технике.
За сколько окупается замена старого освещения склада на LED?
Замена металлогалогенных или люминесцентных светильников на светодиодные на складе площадью 1000 м² окупается за 14–24 месяца за счёт снижения энергопотребления в 2–3 раза и резкого уменьшения затрат на обслуживание — не нужно менять лампы и стартеры. Точный срок зависит от тарифа на электроэнергию, режима работы склада и класса заменяемых приборов.
Можно ли заказать светильник для склада по индивидуальному чертежу?
Да. DC-Light изготавливает нестандартные светильники по чертежу, ТЗ, эскизу или фотографии: длина, форма корпуса, тип крепления, IP, температурный диапазон, мощность и оптика подбираются под конкретный проект. Срок изготовления — 5–14 рабочих дней, минимальный заказ — от 1 штуки, включая паспорт и сертификаты соответствия.
