Освещение смотровой ямы в гараже — это не «лампочка на проводе», а отдельный узел электрики со своими требованиями к напряжению, герметичности светильников и защите кабеля. Яма работает в одной из самых агрессивных сред, которые встречаются в частном строительстве: сырость, конденсат, пыль, капли масла и топлива, случайные удары инструментом. Ниже разбираем, какие светильники выбрать, где их размещать, почему в ряде случаев правильнее питать линию на 12 или 24 В и какие решения от завода-производителя DC-Light подходят для гаража, автосервиса и диагностической зоны.
Условия в смотровой яме: что должен выдерживать светильник
Смотровая яма — это узкое бетонное пространство глубиной 1,6–1,8 м, в котором постоянно присутствуют влага и конденсат. Зимой из-за разницы температур на стенах оседает водяной пар, летом в яму стекают капли масла, антифриза и тормозной жидкости. Любые пары топлива, которые неизбежны при работе с автомобилем, тяжелее воздуха и скапливаются именно внизу. К этому добавляется пыль, абразив, механические контакты с инструментом и случайные удары при работе с подвеской и ходовой.
Поэтому освещение смотровой ямы должно одновременно отвечать на несколько вызовов: защита от влаги и пыли (минимум IP54 для настенного размещения, IP65–IP67 для мест, куда попадают капли), ударопрочный корпус (IK08 и выше), низкое рабочее напряжение в ряде случаев (12 или 24 В), высокая цветопередача для точной диагностики цвета жидкостей и проводки (Ra ≥ 80), отсутствие мерцания и пульсации, чтобы глаза не уставали за несколько часов работы под машиной.
Обычные бытовые светильники и «подсобная» лампа накаливания ни одному из этих условий не отвечают — поэтому подсветка ямы в гараже выносится в отдельный контур и собирается из специализированных влагозащищённых приборов.
Какие светильники подходят для смотровой ямы
Свет в смотровой яме в гараже реализуется одним из четырёх базовых решений. Выбор зависит от ширины ямы, бюджета, типа эксплуатации (частный гараж или автосервис) и того, планируется ли работать в яме самостоятельно или только обслуживать машину «на заезд».
Линейные герметичные светильники
Это рабочий стандарт для ямы в гараже и автосервисе. Линейные светильники с герметичным корпусом IP65–IP67 устанавливают на боковые стены ямы в один или два ряда. Равномерная протяжённая линия света обеспечивает освещение без теней на всей длине днища автомобиля. Для типичной ямы 3,5–4 м достаточно двух моделей длиной по 1200 мм на каждую сторону. В автосервисе, где яма длиннее и нагрузка выше, применяют накладные линейные светильники в алюминиевом корпусе с антивандальным рассеивателем.
LED-лента в алюминиевом профиле
Бюджетный, но корректно реализованный вариант — светодиодная лента в герметичном профиле с матовым рассеивателем. Лента даёт сплошную линию света, профиль защищает её от механических повреждений и отводит тепло. Для ямы обязательна влагозащищённая лента (IP65/IP67) и низковольтное питание 12 или 24 В через вынесенный за пределы ямы блок питания. Это одно из самых безопасных решений: в самой яме нет сетевого напряжения.
Настенные светильники с рассеивателем
Там, где линейная засветка избыточна, используют точечные настенные линейные светильники — 2–4 штуки по длине ямы. Они компактнее, проще монтируются, дешевле в обслуживании. Подходят для частных гаражей с ямой длиной до 3 м.
Светильники в отбойнике
Нестандартное, но очень удобное решение: прибор устанавливается не в стене ямы, а в верхней части отбойника — так, чтобы поток света шёл не внутрь ямы, а на днище автомобиля. Такое расположение убирает слепящий эффект и даёт правильную геометрию освещения: свет падает туда, где работают руки механика. Под такие задачи на DC-Light часто заказывают нестандартные линейные светильники по чертежу — с нужной длиной, углом светораспределения и типом крепления.
Правило двух рядов. Для ямы шириной более 80 см и длиной более 3 м один ряд светильников на одной стене даст косой свет и глубокие тени с противоположной стороны. Размещайте линию с двух сторон симметрично — это убирает тени и экономит зрение при длительной работе.
Напряжение питания: 220 В, 24 В или 12 В
Вопрос напряжения — ключевой для безопасности. По действующим нормам для помещений с повышенной опасностью (а смотровая яма именно такая: сырые бетонные стены, металлические части автомобиля в непосредственной близости, пары топлива) рекомендуется использовать светильники на пониженном напряжении.
220 В. Допустимо только при условии, что светильники имеют корпус класса защиты II (двойная изоляция), IP не ниже 65, а линия защищена УЗО с током срабатывания 10–30 мА и отдельным автоматом. Все соединения — в герметичных коробках, кабель — в ПВХ-гофре или металлорукаве. Плюс — не нужен блок питания, можно использовать стандартные модели из каталога. Минус — повышенные требования к монтажу и обслуживанию.
24 В. Оптимальный компромисс по безопасности и удобству. Блок питания выносится из ямы в сухую часть гаража, в саму яму приходит только низковольтный кабель. Потери на длинных линиях минимальны, можно подключать несколько светильников в одну цепь. Подходит для большинства частных гаражей и автосервисов.
12 В. Максимальная электробезопасность — при таком напряжении контакт с токоведущими частями безопасен даже для мокрых рук. Минус — ограничение по длине линии и сечению кабеля: на больших дистанциях начинается заметное падение напряжения и свет «проседает». Подходит для коротких ям до 3 м с 2–4 приборами.
Чек-лист перед монтажом освещения в смотровой яме
- Замерьте длину, ширину и глубину ямы — от этого зависят тип светильников и их количество
- Определите напряжение питания: 12 В, 24 В или 220 В — исходя из условий эксплуатации и требований безопасности
- Проверьте степень защиты выбранных моделей: для боковых стен ямы — не ниже IP65, для мест прямого попадания капель — IP67
- Убедитесь, что выбранные светильники имеют ударопрочный корпус (IK08 и выше) и антивандальный рассеиватель
- Запланируйте отдельный автомат и УЗО 10–30 мА на линию освещения ямы — отдельно от общего освещения гаража
- Выберите способ прокладки кабеля: в ПВХ-гофре, металлорукаве или кабель-канале — свободно свисающие провода в яме недопустимы
- Предусмотрите место под блок питания вне ямы — в сухой части гаража с вентиляцией
- Проверьте цветовую температуру светильников: для диагностики оптимум 4000 K, индекс цветопередачи Ra ≥ 80
- Уточните у производителя, допускает ли выбранная модель объединение в шлейф — если ям несколько или яма длинная
Размещение светильников: схемы, которые работают
От того, как расположены приборы, зависит, будет ли свет в смотровой яме равномерным или механику придётся постоянно переставлять переноску. На практике работают три схемы, и выбор зависит от ширины ямы и задач, которые в ней решают.

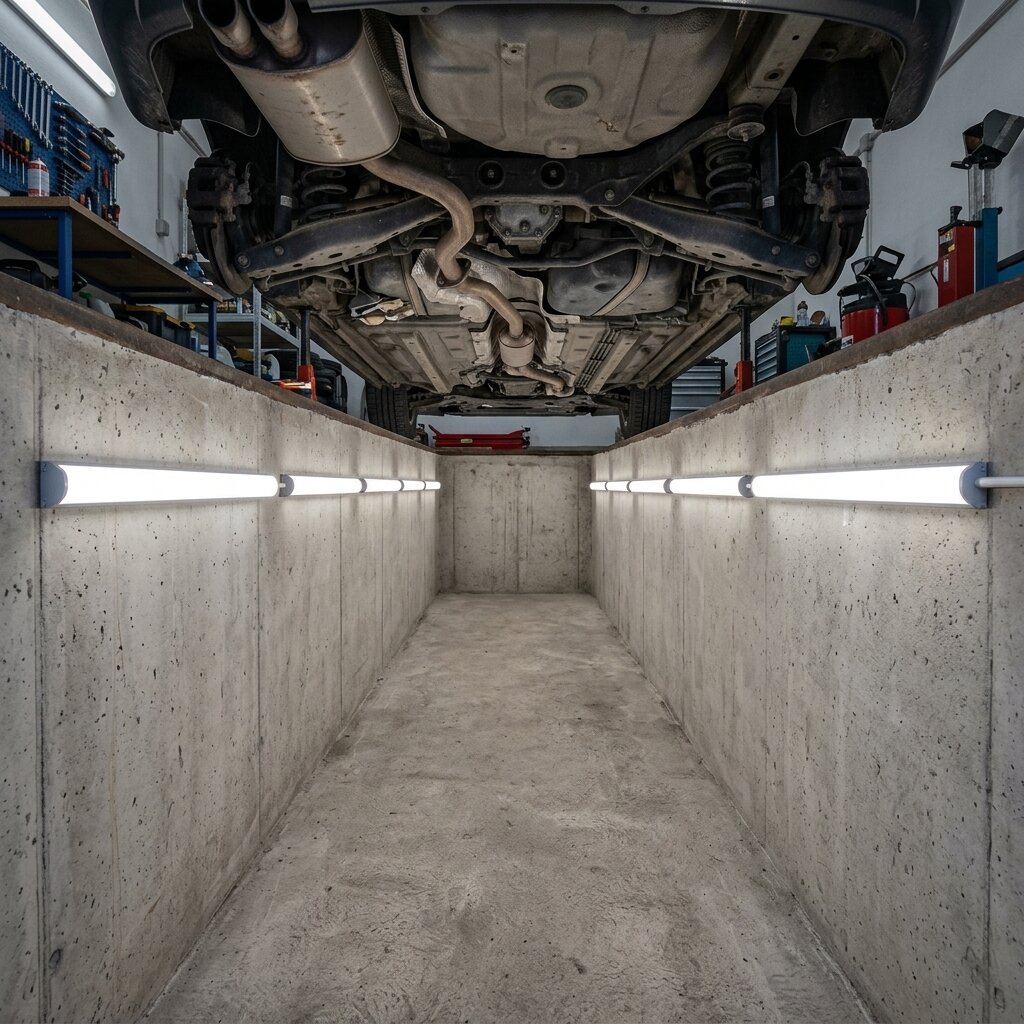

Две линии по боковым стенам на высоте 90–110 см от пола. Базовая схема для ямы шириной 70–90 см. Свет идёт перекрёстно, перекрывая тени друг друга, и выходит на днище автомобиля снизу вверх. Это даёт равномерную освещённость и не слепит механика, когда он смотрит вверх.
Одна линия по верху отбойника с направлением луча вниз. Применяется в автосервисах, где нужно освещать именно днище автомобиля, а не стены ямы. Светильники ставят под бортиком с небольшим наклоном, чтобы свет шёл на машину. Плюс — стены не бликуют, минус — тени от трансмиссии и выхлопной системы требуют компенсации переноской.
Комбинированная схема. Основной свет — две линии по стенам, плюс один-два прибора в торце ямы для подсветки зоны входа и дальней стенки. Используется в ямах длиной более 5 м, где один ряд не даёт полной равномерности.
Независимо от схемы, важны ещё два параметра: освещённость на рабочей поверхности днища автомобиля — не ниже 300 лк, лучше 500 лк; отсутствие прямого слепящего света в глаза при взгляде снизу вверх — для этого используют рассеиватели и матовую оптику.
Сравнение типов освещения для смотровой ямы
| Тип решения | Напряжение | IP-защита | Равномерность | Сложность монтажа | Где применяется |
|---|---|---|---|---|---|
| Линейные герметичные светильники | 220 / 24 В | IP65–IP67 | Отличная | Средняя | Автосервис, гараж с активной эксплуатацией |
| LED-лента в алюминиевом профиле | 12 / 24 В | IP65–IP67 | Отличная | Высокая (нужен БП) | Частный гараж, бюджетное решение |
| Настенные точечные светильники | 220 / 24 В | IP54–IP65 | Средняя | Низкая | Частный гараж, короткие ямы до 3 м |
| Светильники в отбойнике | 220 / 24 В | IP65 | Хорошая | Средняя | Автосервис, диагностика днища |
| Переносные прожекторы (доп.) | 12 / 220 В | IP44–IP65 | Точечная | — | Дополнительный свет на узлах |
Типичные ошибки при монтаже освещения смотровой ямы
Ошибки, которых стоит избегать
- Выбор светильника с недостаточным IP. В яму ставят прибор IP20 или IP44 «по остаточному принципу», потому что «и так сойдёт». Через 3–6 месяцев из-за конденсата внутрь корпуса попадает влага, окисляются контакты, выходит из строя драйвер. Правильно: IP65 минимум для боковых стен, IP67 для зон, куда могут попадать капли жидкости или где проводится мойка ямы из шланга.
- Питание 220 В без УЗО и отдельного автомата. Линию освещения ямы подключают к общему контуру гаража без устройства защитного отключения. При повреждении изоляции и контакте корпуса автомобиля с токоведущей частью механик получает удар током через мокрые руки и обувь. Правильно: отдельный автомат, УЗО 10–30 мА, заземление корпусов металлических светильников — либо переход на 24 В с вынесенным блоком питания.

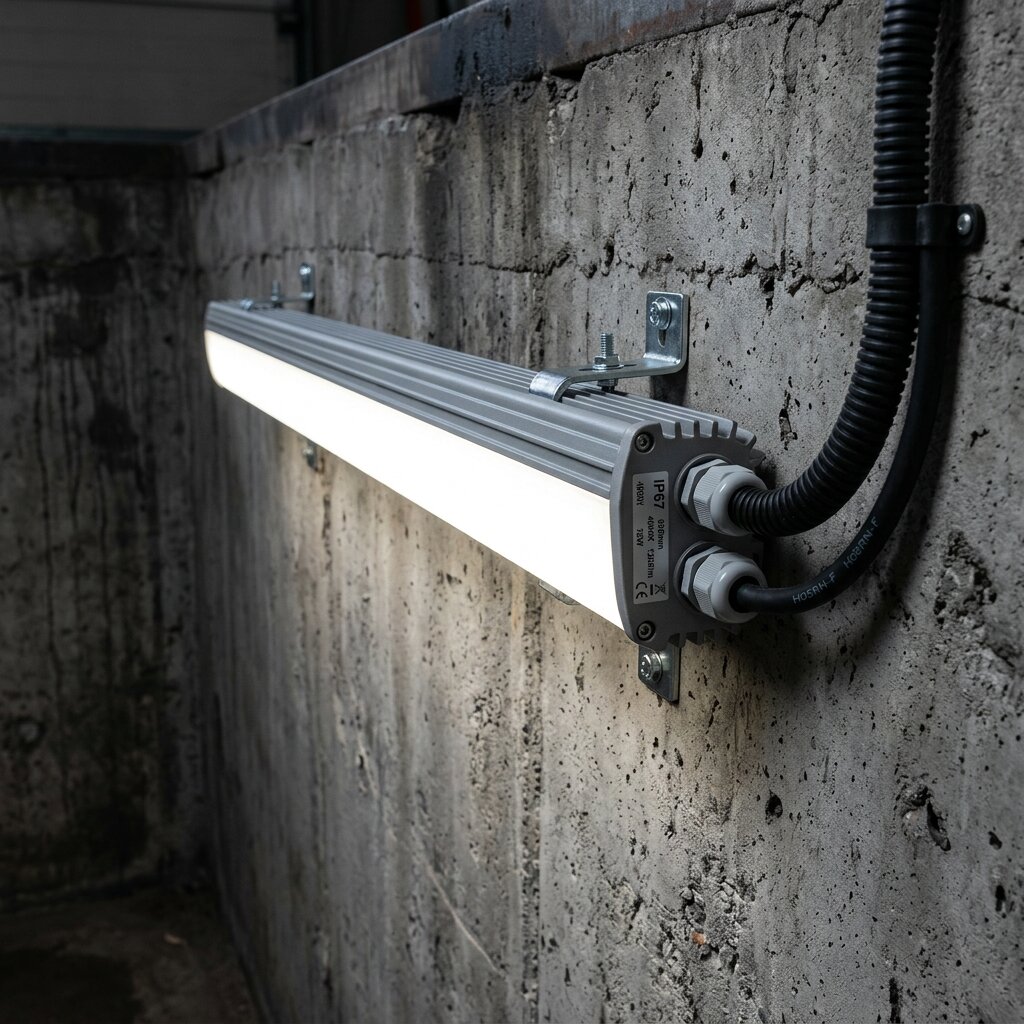

- Прокладка кабеля «как получится». Провод просто висит на стене ямы, иногда на скрутках, без гофры и защиты. Его задевают инструментом, на него капает масло, он перетирается о край бетона. Правильно: кабель в ПВХ-гофре или металлорукаве, закреплён клипсами или уложен в кабель-канал. Все соединения — только в герметичных распаечных коробках вне ямы.
- Холодный свет 6500 K в диагностической зоне. Кажется, что чем «белее» свет, тем он ярче и лучше. На деле при 6500 K искажается восприятие цвета жидкостей: антифриз и тормозная жидкость выглядят одинаково, ржавчина сливается с тенью, следы масла на металле — не видны. Правильно: нейтральный свет 4000 K с индексом цветопередачи Ra ≥ 80, оптимально Ra ≥ 90 для автосервиса, где важна точная диагностика.
- Отказ от рассеивателя ради «большей яркости». Светильник без рассеивателя даёт более яркий поток, но с чётким слепящим источником. Механик смотрит снизу вверх — и попадает взглядом прямо на светодиоды. Через полчаса работы — усталость глаз, головная боль, снижение внимания. Правильно: светильники с матовым или опаловым рассеивателем, равномерная линия свечения без точечных источников в поле зрения.
Переделка освещения в уже отделанной яме стоит в 2–3 раза дороже, чем корректный монтаж на этапе оборудования гаража. Если стены ямы выложены плиткой или облицованы металлом, замена проводки потребует демонтажа отделки. Планируйте электрику заранее — одновременно с выбором самих светильников.
Когда подходят серийные модели, а когда нужен заказной светильник
Для частного гаража со стандартной ямой 3,5–4 м в большинстве случаев достаточно серийных моделей из каталога. Линейные встраиваемые светильники длиной 600, 900 или 1200 мм решают задачу «коробочно»: пара приборов на стену, стандартное крепление, типовая схема подключения. Сроки поставки по серийным моделям на DC-Light — от 3 рабочих дней.

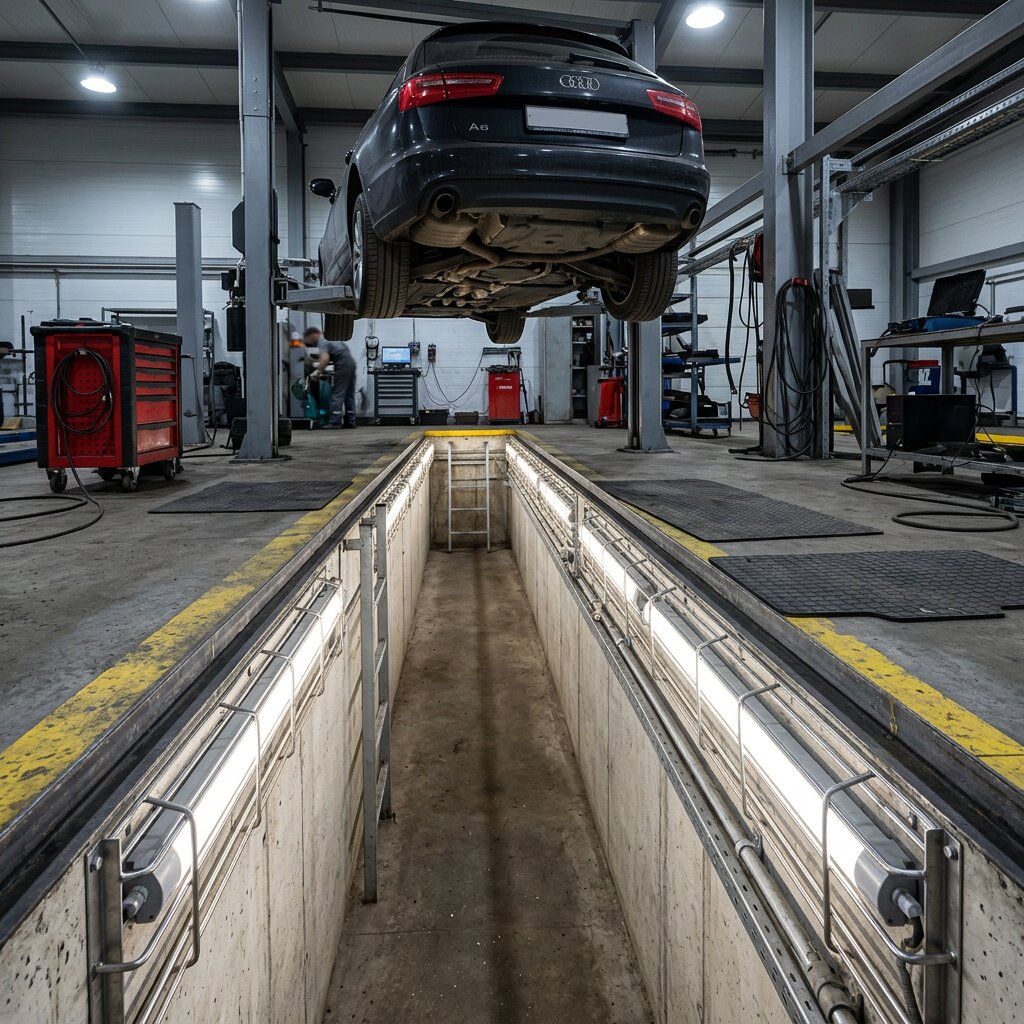

Нестандартный заказ имеет смысл, когда задача выходит за рамки типовых решений. Для автосервиса, где яма длиннее 6 м, нужна сплошная линия света без стыков — её собирают по индивидуальной длине, кратной размеру ямы. Для диагностической зоны с повышенными требованиями к цветопередаче заказывают приборы с Ra ≥ 95 и нейтральной температурой. Для ям с нестандартной геометрией (угловые, Г-образные, с расширением в зоне двигателя) изготавливают светильники под точные размеры ниши или отбойника. Для эксплуатации в агрессивной среде — с антивандальной решёткой, в корпусе нестандартного RAL-цвета под интерьер бокса, с герметичными разъёмами вместо кабельных вводов.
DC-Light — завод-производитель в Санкт-Петербурге — изготавливает такие светильники по чертежу, ТЗ, эскизу или фото от 5 до 14 рабочих дней, минимальный заказ — от 1 штуки. Вся продукция сертифицирована, соответствует ГОСТ, поставляется с паспортом. Доставка — по России и СНГ. Для промышленных и сервисных объектов с высокой нагрузкой также подходят промышленные светильники — их корпус и оптика изначально рассчитаны на работу в цехах, боксах и ремонтных зонах.
Частые вопросы об освещении в смотровой яме гаража
Какую цветовую температуру выбрать для света в смотровой яме?
Оптимум — 4000 K, нейтральный белый свет. Он даёт точное восприятие цвета жидкостей и металла, не искажает оттенки и не утомляет глаза при длительной работе. Тёплый свет 3000 K для диагностики не подходит — хуже видны следы окислов и масла. Холодный свет 5000–6500 K допустим в автосервисах, но при условии Ra ≥ 90, иначе появится «больничный» оттенок и неверная передача цвета.
Можно ли использовать обычные настенные светильники вместо специализированных?
Нет. Обычные настенные модели рассчитаны на сухие помещения, их корпус имеет IP20–IP44 и не защищён от конденсата и пыли. В яме они отказывают за 3–12 месяцев. Для смотровой ямы нужны приборы с IP не ниже 65 и ударопрочным корпусом IK08 — это специализированные линейные или промышленные светильники.
Какое напряжение безопаснее — 12, 24 или 220 В?
С точки зрения электробезопасности максимально безопасно 12 В: контакт с токоведущими частями не опасен даже для мокрых рук. 24 В — оптимальный компромисс между безопасностью и удобством монтажа, подходит для большинства гаражей и автосервисов. 220 В допустимо при условии установки УЗО 10–30 мА, отдельного автомата, корпусов с двойной изоляцией и IP65+.
Сколько светильников нужно на яму длиной 4 м?
Для ямы 4 м шириной около 80 см стандартная схема — по две линейных модели длиной 1200 мм на каждой боковой стене, всего 4 прибора. Мощность каждого — 18–36 Вт в зависимости от требуемой освещённости (300–500 лк). Точное количество и мощность лучше считать под конкретный объект — DC-Light выполняет такой расчёт бесплатно по размерам ямы.
Как защитить проводку в смотровой яме?
Кабель прокладывают в ПВХ-гофре, металлорукаве или пластиковом кабель-канале. Свободно свисающие провода недопустимы. Все соединения выполняются в герметичных распаечных коробках, вынесенных за пределы ямы в сухую часть гаража. На линию ставится отдельный автомат и УЗО 10–30 мА. При низковольтной схеме блок питания размещается вне ямы с доступом для обслуживания.
Можно ли заказать светильник нестандартной длины под конкретную яму?
Да. DC-Light изготавливает линейные светильники по точным размерам — длина может быть задана с шагом под размер ямы или ниши в отбойнике. Также можно заказать модель в антивандальном исполнении, с металлической защитной решёткой, в нестандартном цвете корпуса или с герметичными разъёмами. Минимальный заказ — от 1 штуки, срок — 5–14 рабочих дней.
Нужно ли делать вентиляцию в яме, если используется LED-освещение?
Вентиляция смотровой ямы нужна независимо от типа освещения — для удаления паров топлива и влаги, а не для охлаждения светильников. LED-приборы сами по себе почти не греются и не влияют на микроклимат ямы. Но хорошая вентиляция продлевает срок службы светильников: меньше конденсата — меньше нагрузки на корпус и электронику.
