Освещение стадионов — это не просто набор прожекторов на мачтах. Это инженерная система, от которой зависит безопасность спортсменов, качество телевизионной картинки и сам факт допуска объекта к играм. Ниже разбираем, как подбирать светодиодные светильники под класс стадиона, какие нормы освещённости действуют для футбольных полей и спортивных площадок, как проектируются мачты и схемы расстановки, и на что смотреть при заказе оборудования у производителя.
Классы стадионов и нормы освещённости футбольного поля
Первое, что нужно сделать перед любым расчётом — определить класс объекта. От этого зависят и количество приборов, и мощность, и бюджет. Европейский стандарт спортивного освещения BS EN 12193 и отечественный СП 52.13330.2016 делят открытые спортивные объекты на пять классов, и разница в требованиях между ними десятикратная.
Тренировочное поле школьного стадиона и арена национального чемпионата с телетрансляцией — это два принципиально разных проекта. В первом случае достаточно 75–200 лк горизонтальной освещённости, во втором требуется 1500 лк и выше, плюс нормируется вертикальная освещённость — от неё зависит качество картинки для телекамер.
Для работы с нормами нужно ориентироваться на действующие документы: СП 52.13330.2016 «Естественное и искусственное освещение», СП 332.1325800.2017 «Спортивные сооружения», ВСН 1-73 по электрическому освещению спортивных сооружений, а также стандарт РФС СТО «Футбольные стадионы». Для международных матчей дополнительно применяются требования FIFA и UEFA — они жёстче отраслевых российских, особенно в части равномерности и цветопередачи.
Равномерность освещения (отношение минимальной освещённости к средней) должна быть не ниже 0,5 для тренировочных полей и не ниже 0,7 для арен с видеотрансляцией. Индекс цветопередачи Ra — от 65 для любительских объектов до 90 и выше для телевещания в 4K. Цветовая температура — 4000–5700 K, в зависимости от задач съёмки.
Светодиодные прожекторы и светильники для стадиона: что изменилось
Ещё десять лет назад типовым решением для стадиона были металлогалогенные прожекторы по 1000–2000 Вт. Сегодня LED практически вытеснил их с новых объектов, и причина не только в энергосбережении. Светодиодные светильники для стадионов решают сразу несколько старых проблем спортивного освещения: мгновенное включение без прогрева, отсутствие пульсации, стабильный спектр на протяжении всего срока службы, возможность точного диммирования и сценарного управления.
Металлогалогенная лампа после включения выходит на рабочий режим 5–15 минут, а при кратковременном отключении требует повторного остывания перед повторным пуском. Для трансляции или судейского перерыва это неприемлемо — пауза в подаче света ломает протокол мероприятия. Светодиодный прожектор запускается мгновенно и допускает неограниченное число коммутаций без деградации.
Второй критичный фактор — пульсации. Старые ПРА давали коэффициент пульсации до 30–40 %, что при съёмке на высокоскоростных камерах вызывает стробоскопический эффект и мерцание картинки. Качественный LED-драйвер укладывается в 1–3 %, что соответствует требованиям HDTV- и 4K-трансляций.
Ключевые параметры светодиодного прожектора для стадиона
При подборе промышленных светодиодных светильников прожекторного типа для спортивных объектов смотрите на шесть параметров:
Световой поток и светоотдача. Для стадионных задач нужны мощные приборы — 400–1500 Вт на один светильник при отдаче 140–170 лм/Вт. Более низкие показатели означают, что приборов потребуется больше, а нагрузка на мачту и энергопотребление вырастут.
Оптическая система. Для стадиона подбираются асимметричные линзы с узкими (10°, 15°, 25°) и средними (40°, 60°) углами светораспределения. Узкие нужны для дальних мачт, средние — для ближних и боковых позиций. Комбинированная оптика позволяет одним прибором покрывать и игровую зону, и техническую.
Защита от ослепления. Показатель GR (Glare Rating) для арен не должен превышать 50. Достигается это козырьками, антибликовыми решётками и точным расчётом угла наклона прожекторов.
Степень защиты корпуса. Минимум IP65, для мачтовых позиций — IP66. Корпус из литого алюминия с закалённым стеклом, устойчивый к ударам (IK08–IK09) и температурам от −40 до +50 °C.
Ресурс и деградация. Срок службы качественного спортивного LED-прожектора — 70 000–100 000 часов с сохранением 80 % светового потока (L80B10). Для сравнения: металлогалогенка требует замены каждые 10 000–15 000 часов, и это на высотной мачте.
Управление. Поддержка DMX, DALI или 0–10 В. Сценарное управление нужно, чтобы переключать стадион между режимами: «тренировка — матч — трансляция — иллюминация» без перекоммутации.
LED-переоборудование окупается быстрее, чем кажется. Замена металлогалогенных прожекторов на светодиодные на школьном стадионе сокращает установленную мощность в 2–2,5 раза, а обслуживание — практически до нуля на первые 10 лет. Экономия на замене ламп и автовышке за этот период часто превышает стоимость самих светильников.
Что проверить до заказа светильников для стадиона
- Определён класс объекта по BS EN 12193 или СП 332.1325800.2017 — от него зависят требования к освещённости
- Известны размеры игрового поля и общая площадь освещаемой территории, включая технические зоны
- Зафиксированы требования к видеотрансляции — есть ли съёмка, в каком разрешении, нужна ли Slow-Mo
- Выполнен светотехнический расчёт в DIALux или Relux с моделью трёхмерного пространства
- Рассчитана вертикальная освещённость в направлении основных камер, а не только горизонтальная на поле
- Проверена равномерность U1 и U2 для игровой зоны и прилегающей технической полосы 5 м
- Учтены высоты и несущая способность мачт — корона с прожекторами нагружает опору ветровым моментом
- Согласован протокол управления — DMX/DALI/0–10В — с системой АСУ стадиона
- Получены спецификации на драйверы: пульсация, коэффициент мощности, защита от перенапряжений
- Проверены сертификаты соответствия, протоколы испытаний и гарантия производителя (минимум 5 лет)

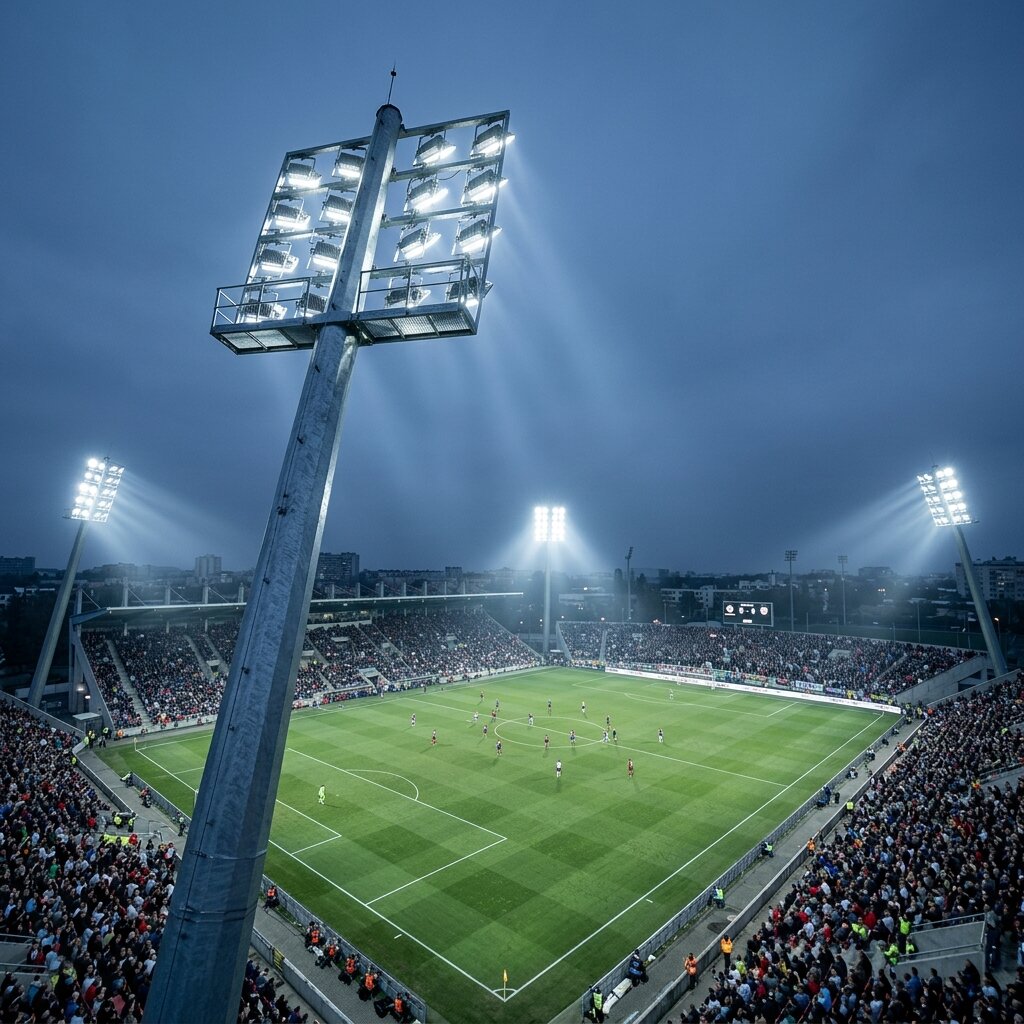

Мачты освещения и схемы расстановки
Мачта — несущий элемент всей системы освещения стадиона. От её высоты, типа короны и места установки зависят равномерность засветки, углы падения света на поле и возможность обслуживания. Типовая высота мачт для открытых спортивных объектов — от 15 до 50 метров. Ниже 15 метров ставить прожекторы нельзя: угол падения света становится слишком острым, появляются резкие тени и слепящий эффект для спортсменов.

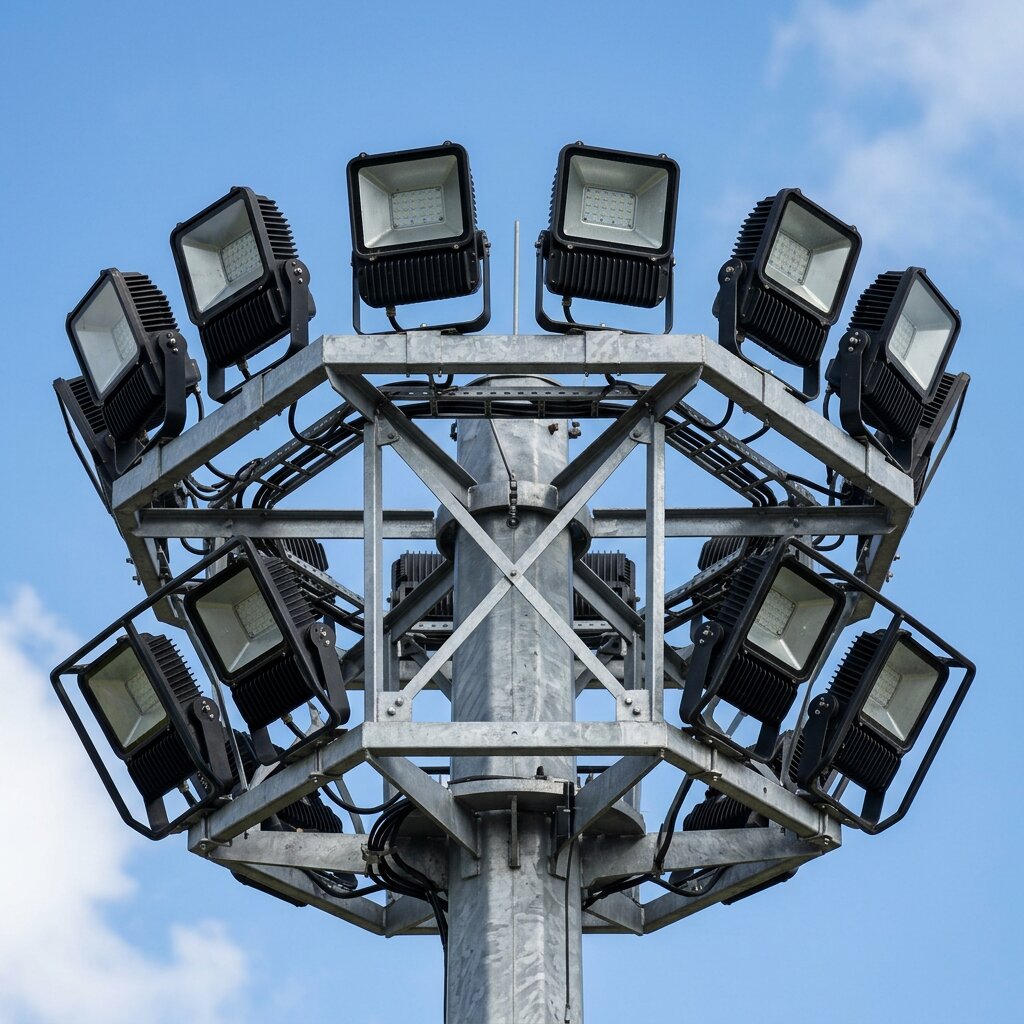

По конструкции короны опоры делятся на два типа: со стационарной короной (ОВС) и с передвижной короной (ОВМ). Первые проще и дешевле, но обслуживаются с автовышки или по встроенной лестнице с площадками ограждения. Вторые имеют лебёдочный механизм, корона опускается к основанию, и все работы по замене и регулировке прожекторов проводятся на земле. Для высоких мачт (от 30 м) передвижная корона окупается уже на первом-втором ТО.
Тело опоры чаще всего — многогранная усечённая пирамида из стали с горячим цинкованием. Такая геометрия даёт максимальную устойчивость к ветровым нагрузкам, а цинковое покрытие защищает металл от коррозии на 25–30 лет без повторной обработки. Секции длиной 9–12 метров соединяются фланцами или шлиц-соединением — выбор зависит от высоты мачты и транспортной логистики.
Схемы расстановки мачт вокруг поля
Для футбольного поля используются две базовые схемы. Угловая схема — четыре мачты в углах поля, подходит для тренировочных и любительских объектов II–III класса. Мачты ставятся за пределами зоны безопасности, минимум в 5 метрах от края игровой зоны. Это самая экономичная расстановка, но она даёт более слабую равномерность на длинных сторонах поля, поэтому не используется на стадионах с телетрансляцией.
Боковая (линейная) схема — 6–8 мачт вдоль длинных сторон поля, за трибунами. Даёт лучшую равномерность и меньший блик для телекамер, но требует больше опор и большей суммарной мощности. Применяется на аренах IV–V классов, где идут национальные и международные матчи.
На стадионах с беговыми дорожками геометрия сложнее: мачты отодвигаются за дорожки, что увеличивает расстояние до поля и требует либо более мощных прожекторов, либо большего их количества. В таких случаях часто применяют комбинированную схему — угловые мачты плюс дополнительные боковые позиции. На этапе проектирования это моделируется в DIALux или AGi32 с построением карты изолюкс.
Прожекторы не размещают напротив ворот — блики мешают вратарю. Аналогично, из зоны угловых ударов убирают прямые световые оси, чтобы игрок, принимающий подачу, не терял мяч из поля зрения. Эти ограничения задают геометрию установки ещё до расчёта мощности.
Сравнение схем освещения по классу стадиона
Таблица ниже сводит типовые параметры для разных классов спортивных объектов. Это ориентир для быстрой оценки проекта и формирования ТЗ — точные значения всегда уточняются расчётом под конкретную геометрию поля и задачи эксплуатации.
| Класс объекта | Тип использования | Гориз. освещённость, лк | Верт. освещённость, лк | Ra (CRI) | Типовая схема | Мачты |
|---|---|---|---|---|---|---|
| I класс | Тренировочное поле, школьный стадион | 75–100 | Не нормируется | ≥ 65 | Угловая, 4 опоры | 15–20 м |
| II класс | Любительские клубы, низшие лиги | 200 | 75 | ≥ 65 | Угловая, 4 опоры | 18–25 м |
| III класс | Нац. соревнования без трансляции | 500 | 200 | ≥ 80 | Угловая или комбинированная | 25–35 м |
| IV класс | Нац. чемпионат с видеотрансляцией | 1000–1400 | 750–1000 | ≥ 80 | Боковая, 6–8 опор | 30–45 м |
| V класс | Междунар. матчи, 4K-трансляция | 2000–3000 | 1400–2000 | ≥ 90 | Боковая или фермы трибун | 35–50 м |
Типичные ошибки при проектировании освещения стадиона
Ошибки, которых стоит избегать
- Расчёт только горизонтальной освещённости. Проектировщик добивается нужных люксов на поверхности поля — а вертикальная освещённость остаётся «как получится». В результате картинка с боковой камеры выходит тёмной, лица игроков провалены в тень, трансляция непригодна для эфира. Правильно: для объектов от III класса считать вертикальную освещённость в направлении каждой основной и резервной позиции телекамер, отдельно по четырём сторонам поля.
- Занижение высоты мачт ради экономии. Мачту ставят на 12–14 метров вместо проектных 20–25, чтобы сэкономить на металле и монтаже. Угол падения света становится плоским, возникают длинные тени от игроков и слепящий эффект. У судей и вратарей накапливается зрительная усталость, растёт риск травм. Правильно: минимальная высота мачты для футбольного поля — 15 м, для объектов с трибунами и беговыми дорожками — 20 м и выше.
- Выбор прожекторов без учёта оптики. Закупают одинаковые приборы с широкой оптикой на все позиции — на дальние и ближние мачты, на угловые и боковые. Дальние мачты светят «в никуда», ближние бьют за пределы поля. Равномерность рушится, часть света уходит в световое загрязнение. Правильно: комплектовать каждую позицию прожекторами с подходящим углом — 10–25° для дальних, 40–60° для ближних, с асимметричной оптикой для боковых.
- Игнорирование пульсации и цветопередачи. Покупают дешёвые светодиодные прожекторы с коэффициентом пульсации 15–20 % и Ra 70. На тренировке претензий нет, но при первой же видеосъёмке камера фиксирует мерцание, а газон на картинке уходит в серо-зелёный. Трансляцию не берут в эфир, объект переделывают за свой счёт. Правильно: для объектов с трансляцией закладывать приборы с пульсацией менее 1 % и Ra ≥ 80, а для 4K — Ra ≥ 90.
- Отсутствие сценариев управления. Всё освещение подключено одной группой: либо всё включено, либо всё выключено. На тренировке горит свет уровня матча, энергия расходуется впустую; при аварийном отключении нет плавного перехода на резервные линии. Правильно: разделять прожекторы на 3–4 независимые группы и закладывать протокол управления DMX или DALI с заранее прописанными сценариями «тренировка / матч / трансляция / послематчевый».
Ошибка, обнаруженная после монтажа мачт, обходится в 2–3 раза дороже, чем та же ошибка на этапе проекта. Перевес короны, замена оптики, перенос мачты — всё это требует крана, отключения объекта и повторной настройки. Светотехнический расчёт до закупки — самая дешёвая страховка от переделок.
Проектирование и светотехнический расчёт
Проект освещения стадиона — это не просто расстановка мачт. Это последовательность шагов, которые нужно пройти в строгом порядке, иначе расчёт придётся переделывать.
Первый шаг — обследование объекта и сбор исходных данных: размеры поля, наличие и геометрия трибун, беговых дорожек, подтрибунных помещений, существующие линии электроснабжения, несущая способность грунта для опор. Одновременно фиксируется класс объекта и требования к трансляции. Без этих данных расчёт будет теоретическим и при монтаже поплывёт.
Второй шаг — трёхмерная модель в расчётной программе. DIALux, AGi32 или Relux строят поле, мачты и расставляют прожекторы с реальными файлами светораспределения (IES/LDT) от производителя. Программа выдаёт карту изолюкс, значения средней и минимальной освещённости, равномерность U1 и U2, GR и вертикальную освещённость в направлении камер. На этом этапе подбирается оптимальная комбинация количества приборов, их мощности и углов оптики.
Третий шаг — электротехнический раздел: кабельные трассы, щиты управления, схемы АВР, защита от перенапряжений и молниезащита мачт. Для спортивных объектов требуется резервирование питания хотя бы на основных группах — при пропадании напряжения стадион не должен полностью обесточиваться в середине матча.
Завод-производитель светильников участвует в этом процессе напрямую: мы предоставляем актуальные IES-файлы, согласуем оптику под конкретный проект и при необходимости изготавливаем приборы в нестандартной комплектации — с дополнительными козырьками, под определённый цвет корпуса по RAL, с иной длиной или компоновкой драйверов. Это особенно важно для реконструкции старых стадионов, где посадочные места на мачтах уже сделаны под конкретный типоразмер.
Для периметра стадиона и прилегающих зон — парковки, пешеходных аллей, служебных проездов — применяются уличные светильники, установленные на отдельных опорах освещения высотой 6–10 метров. Парковые зоны и зрительские подходы удобно закрывать парковыми светильниками — они дают мягкий рассеянный свет без слепящего эффекта для зрителей.
Внутренние помещения стадиона — раздевалки, тренерские, медицинский блок, пресс-центр, подтрибунные коридоры — освещаются линейными светильниками и офисными панелями. На крытых аренах и тренировочных залах с высокими потолками применяют светильники типа «Айсберг» и другие подвесные промышленные модели.
Когда нужны нестандартные светильники для спортивного объекта
Серийные каталожные модели покрывают большинство стандартных задач — от школьного стадиона до арены III класса. Но при реконструкции старых объектов или при работе с нестандартной геометрией чаще всего приходится заказывать приборы индивидуально.
Типичные ситуации, когда на стадион нужны светильники на заказ: нестандартные посадочные места на существующих мачтах — приборы делают точно под имеющиеся монтажные отверстия и крепления; специальная оптика — асимметричное светораспределение под нетиповую геометрию поля (мини-стадион, комбинированная площадка, манеж); корпус в цвете RAL заказчика — когда светильник должен вписаться в визуальную концепцию клуба или объекта; интеграция с существующей системой управления — часть клубов работает на устаревших протоколах, и драйвер нужно адаптировать под имеющуюся АСУ.
DC-Light — завод-производитель светодиодных светильников в Санкт-Петербурге. Мы выпускаем серийные модели из каталога от 3 рабочих дней и изготавливаем светильники по ТЗ, чертежу, эскизу или фото от 5 до 14 рабочих дней. Минимальный заказ — от 1 штуки, поэтому на реконструкцию можно заказать даже несколько приборов под конкретную позицию, а не переделывать систему целиком.
Вся продукция имеет сертификаты соответствия и протоколы испытаний. Доставка — по всей России и в страны СНГ. На нестандартные изделия предоставляется та же гарантия, что и на серийные модели.
Частые вопросы об освещении стадионов и футбольных полей
Какая минимальная освещённость нужна для школьного стадиона?
Для тренировочного поля I класса по СП 332.1325800.2017 и BS EN 12193 достаточно 75–100 лк горизонтальной освещённости с равномерностью не ниже 0,5. Телевизионная съёмка на таких объектах не нормируется, поэтому вертикальная освещённость не считается. Обычно задача решается четырьмя угловыми мачтами высотой 15–18 м с 4–6 светодиодными прожекторами на каждой.
Можно ли полностью заменить металлогалогенные прожекторы на светодиодные без замены мачт?
В большинстве случаев — да. Мачты рассчитаны на определённую массу и ветровую нагрузку короны, а светодиодные прожекторы обычно легче металлогалогенных аналогов при той же светоотдаче. Но перед заказом нужно проверить две вещи: совпадают ли посадочные места на короне и достаточна ли длина кабельных линий при новом расположении драйверов. Если посадочные места уникальные, светильник изготавливается под существующие крепления.
Сколько прожекторов нужно для стандартного футбольного поля 105×68 м?
Зависит от класса объекта. Для тренировочного поля I–II класса достаточно 16–24 приборов по 400–600 Вт, установленных на 4 угловых мачтах. Для арены III класса без трансляции — 36–48 приборов по 600–1000 Вт. Для объектов с телевещанием (IV–V классы) — от 60 до 200 приборов мощностью 800–1500 Вт, распределённых по 6–8 мачтам или по фермам трибун. Точное количество определяется светотехническим расчётом.
Что такое коэффициент равномерности U1 и U2 и почему он важен?
U1 — отношение минимальной освещённости к максимальной по игровой зоне, U2 — отношение минимальной к средней. Оба показателя характеризуют, насколько равномерно распределён свет по полю. Для тренировочных объектов U2 должен быть не ниже 0,5, для арен с трансляцией — не ниже 0,7. Низкая равномерность означает, что на поле есть тёмные пятна — спортсмены теряют мяч из поля зрения, судьи не видят фолов, а камеры дают картинку с провалами.
Нужна ли молниезащита на мачтах освещения?
Обязательно. Мачта высотой 20–50 метров — это самая высокая точка на открытой территории, и она практически гарантированно становится целью молнии при грозе. Без молниеприёмника с заземлением прямой удар выведет из строя всю электронику прожекторов и может повредить кабельные линии. Стандарт — молниеприёмник высотой 0,8–4 метра на вершине мачты с отдельным контуром заземления по периметру опоры.
Можно ли заказать светильники нестандартной конфигурации для реконструкции стадиона?
Да. DC-Light изготавливает светильники по ТЗ, чертежу, эскизу или фото: под конкретные посадочные места на существующих мачтах, с заданной оптикой, в цвете корпуса по RAL/NCS, с нужным протоколом управления. Минимальный заказ — от 1 штуки, срок — от 5 до 14 рабочих дней. Для реконструкции это позволяет не переделывать всю мачтовую инфраструктуру, а точечно заменить только прожекторы.
Какие нормативные документы регулируют освещение спортивных объектов в России?
Основные документы: СП 52.13330.2016 «Естественное и искусственное освещение» (общие требования к искусственному освещению), СП 332.1325800.2017 «Спортивные сооружения», ВСН 1-73 по электрическому освещению спортивных сооружений, стандарт РФС СТО «Футбольные стадионы». Для международных матчей дополнительно применяются требования FIFA Stadium Lighting Guide и UEFA Stadium Infrastructure Regulations — они жёстче российских норм, особенно в части вертикальной освещённости и равномерности.
