Освещение теннисного корта: нормы, оборудование и проект
Освещение теннисного корта — это не просто «поставить прожекторы по углам». Это инженерная задача, в которой одновременно решаются вопросы нормативной освещённости, равномерности светового пятна, защиты игроков от слепящего эффекта, ветровой нагрузки на мачты и долговечности оборудования в уличных условиях. Ошибка на этапе расчёта проявляется уже на первой тренировке: мяч теряется на фоне тёмных зон, тени на покрытии искажают траекторию, а игроки жалуются на усталость глаз. Ниже — практическое руководство от производителя светильников: что регламентируют нормы, какую оптику выбирать, как располагать опоры и где типовое решение работает хуже, чем светильник, изготовленный под конкретный объект.
Что отличает спортивное освещение от любого другого
Теннис — игра, в которой мяч движется со скоростью до 200 км/ч и часто оказывается в верхней полусфере зрения игрока. В отличие от футбола или баскетбола, где траектория предметов лежит ближе к горизонту, в теннисе спортсмен постоянно поднимает голову — навстречу источникам света. Любой неправильно направленный прожектор превращается в слепящую точку, которая лишает игрока возможности отслеживать мяч.
Отсюда первое требование к спортивному освещению корта: контроль слепящего эффекта (UGR). Светильники должны иметь либо глубокую несимметричную оптику, либо антибликовые козырьки, которые отсекают прямое излучение в зону взгляда игрока. Второе требование — высокая равномерность светового пятна. Если в одной части корта 700 лк, а в другой 300, глаз игрока вынужден постоянно перестраиваться, и через 20–30 минут наступает зрительное утомление.
Третье — вертикальная освещённость. Мяч находится не на покрытии, а в воздухе. Если освещён только пол, мяч в верхней точке полёта оказывается в условном «провале» света и хуже различим. Поэтому в нормах для теннисных кортов отдельной строкой задаётся не только горизонтальная Eh, но и вертикальная Ev освещённость в направлении видеокамер и зрительских мест.
Нормы освещённости для теннисных кортов
Российские и европейские нормативы (EN 12193, ГОСТ Р 55710 для спортивных объектов) делят корты на классы по уровню проводимых соревнований. Для каждого класса заданы минимальная средняя освещённость, коэффициент равномерности и требования к цветопередаче.
Для тренировочных кортов и любительской игры (класс III) средняя горизонтальная освещённость на покрытии должна быть не ниже 300 лк, для региональных и клубных соревнований (класс II) — от 500 лк, для турниров национального и международного уровня с трансляцией (класс I) — от 750 лк, а в зоне видеосъёмки — до 1500–2000 лк по вертикали. Коэффициент равномерности U2 (отношение минимального значения к среднему) — не ниже 0,5 для III класса, 0,6 для II и 0,7 для I.
Цветовая температура для спортивного освещения корта — 4000–5700 K. Это нейтрально-белый свет, при котором глаз устаёт меньше всего, а контрастность жёлтого мяча на фоне грунта или хардового покрытия максимальна. Индекс цветопередачи Ra ≥ 70 для тренировочных площадок и Ra ≥ 80 для объектов с видеотрансляцией — оператор должен передавать естественные цвета формы и покрытия.
Отдельно нормируется пульсация светового потока: для спортивных объектов она не должна превышать 5%. Это критично, потому что мяч в полёте при высокой пульсации воспринимается как «прерывистый», а скоростные камеры дают эффект мерцания на записи.
Класс корта определяется не размером площадки, а сценарием использования. Один и тот же физический корт может проектироваться под III класс (только тренировки), а через два года потребовать модернизации до II класса под клубные турниры. Заранее заложите запас по мощности и количество посадочных мест на мачтах — это дешевле, чем демонтировать и ставить новые опоры.
Что подготовить перед заказом освещения корта
- Размеры площадки с учётом обходных зон: для одиночного корта — не менее 36×18 м, для парного — 36×18,3 м с зонами безопасности
- Тип корта: открытый или крытый — определяет конструкцию опор и класс защиты светильников (IP65 для улицы, IP54 достаточно для крытых)
- Класс освещённости по сценарию: тренировки, любительские матчи, региональные турниры, соревнования с трансляцией
- Покрытие корта: грунт, хард, трава, синтетика — влияет на коэффициент отражения и расчётную мощность
- Высота мачт или ферм: для открытого корта — от 9 до 12 м, для крытого — высота потолка минус 0,5 м под кронштейн
- Наличие зрительских мест и видеосъёмки: добавляет требования к вертикальной освещённости и цветопередаче
- Тип фундамента под опоры: бетонный с закладной деталью или винтовые сваи — согласуется с проектировщиком
- Подвод силового кабеля: схема прокладки под землёй, расчётная мощность щита, наличие отдельной линии для системы управления
Светильники и прожекторы: какая оптика решает задачу

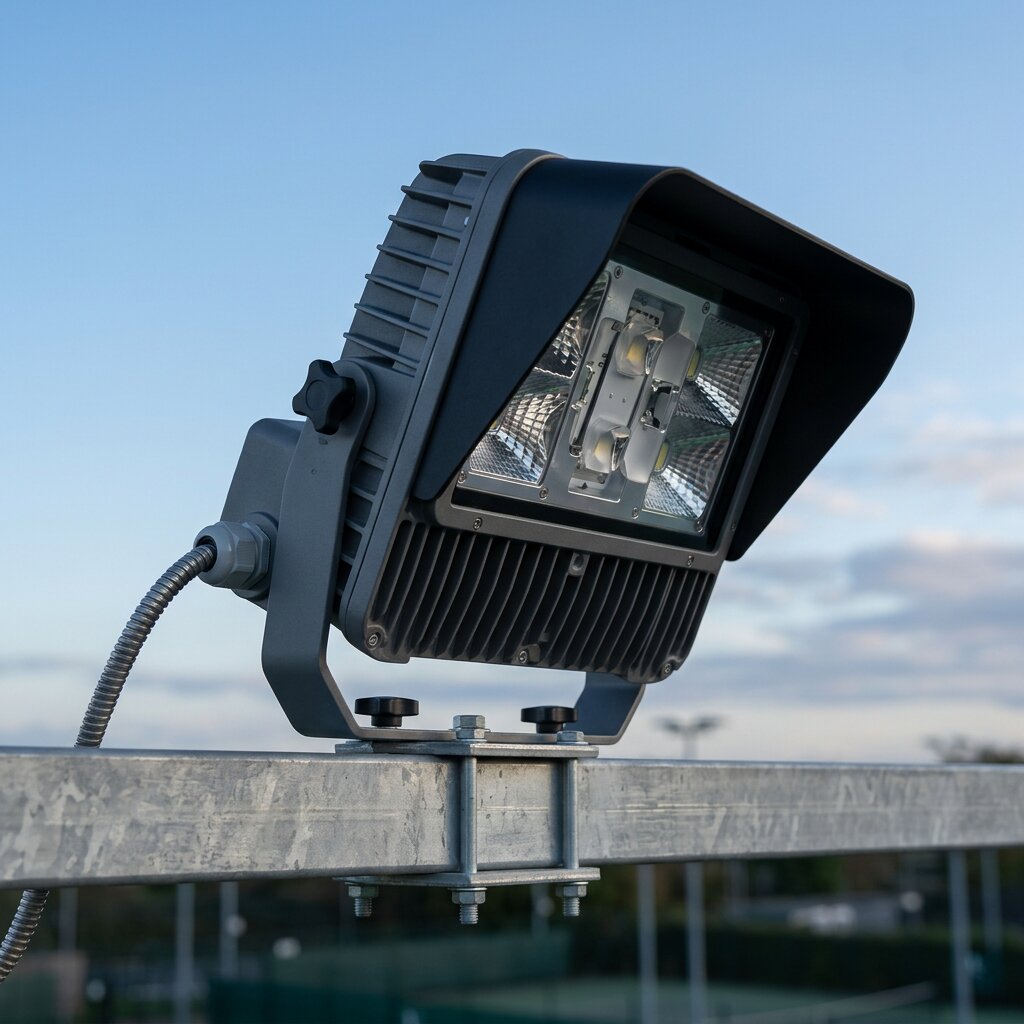

Для открытых теннисных кортов основное оборудование — спортивные LED-прожекторы с асимметричной оптикой. Асимметричная линза перенаправляет световой поток вперёд и вниз, в сторону корта, минимизируя засветку соседних участков и неба. Это решает сразу две задачи: даёт нужную освещённость на покрытии и снижает световое загрязнение, что важно для кортов рядом с жилой застройкой.
Угол рассеивания подбирается под высоту мачты и геометрию корта. При мачтах 9 метров используется широкая оптика 60×100° или 80×120°, при мачтах 12 метров — более узкая, 30×60° или 40×80°. Узкая оптика концентрирует поток и компенсирует увеличенное расстояние до покрытия. Для крытых кортов применяются другие решения: вместо прожекторов на мачтах — линейные потолочные или подвесные модели с матовым рассеивателем, расположенные вдоль боковых линий. Здесь подойдут подвесные промышленные светильники с глубоким отражателем и углом 60–90°.
Класс защиты — обязательный параметр. Для уличных прожекторов минимум IP65, оптимально IP66: это защита от пыли и струй воды под давлением, актуально для регионов с обильными осадками и снегом. Корпус — литой алюминий с оребрением для пассивного отвода тепла, без вентиляторов: любая подвижная механика в уличной среде рано или поздно отказывает. Стекло — закалённое, толщиной не менее 4 мм, чтобы выдержать удар мячом или градом.
Драйвер — отдельная история. Для спортивного освещения выбирают модели с пульсацией менее 5% и встроенной защитой от перенапряжения (SPD класса II или III). На уличных объектах перенапряжения от грозы — главная причина выхода светильников из строя. Качественный драйвер с защитой 10 кВ продлевает срок службы прожектора в полтора-два раза.
Опоры и расположение прожекторов

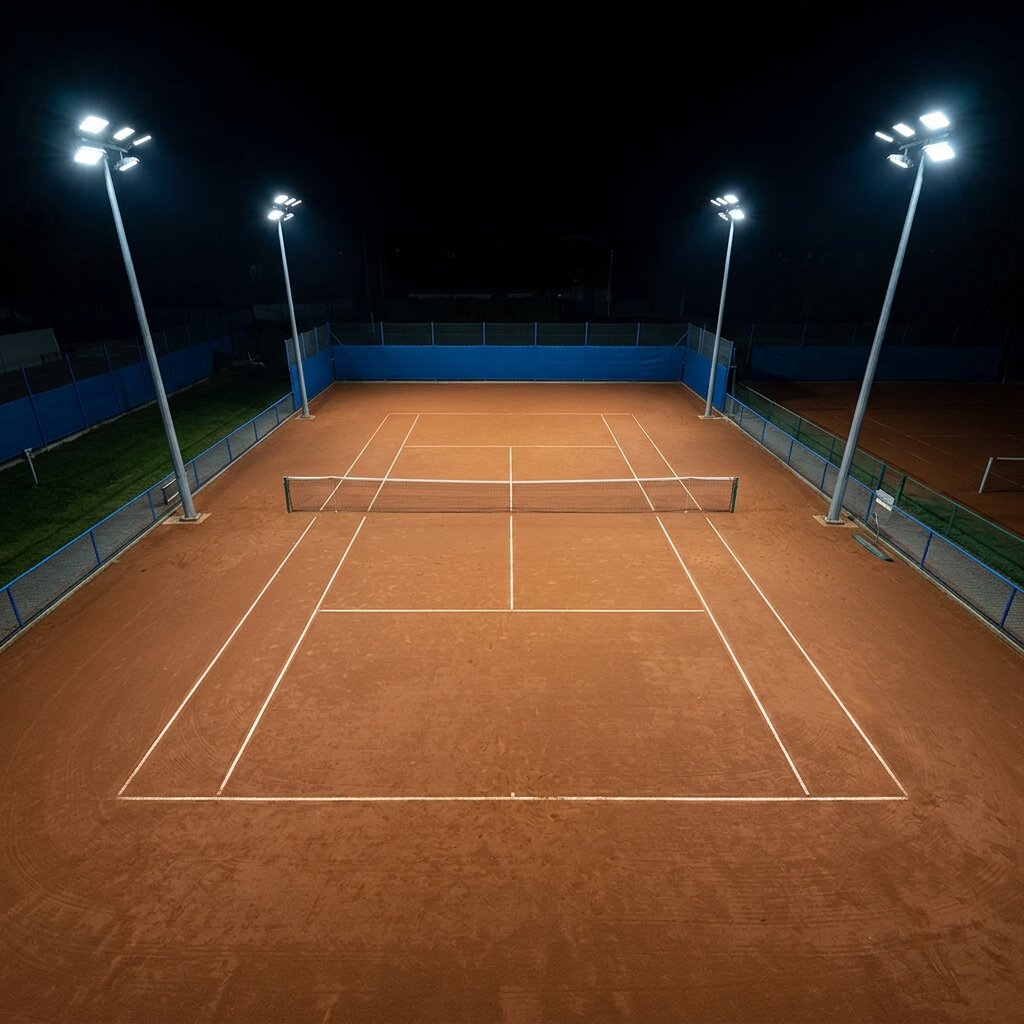

Стандартная схема для открытого теннисного корта — 4 мачты по углам игровой зоны, отнесённые от боковой линии минимум на 1 метр (для безопасности игроков) и расположенные напротив зон, где мяч обычно не находится в верхней точке полёта. Это ключевое отличие от стадионного освещения: на корте мачты ставят не строго по углам прямоугольника, а смещают так, чтобы прожекторы не оказывались в прямом поле зрения подающего и принимающего.
Альтернативная схема — 6 или 8 мачт, по 3-4 с каждой длинной стороны. Она применяется для турнирных объектов, где нужна максимальная равномерность и низкий UGR. Большее число опор означает меньшую мощность каждого прожектора, более мягкое распределение света и меньше резких теней от игрока.
Высота мачты рассчитывается от точки крепления светильника до пересечения с условной линией игрового поля под углом не менее 25° к горизонту. Для одиночного корта это даёт мачты 9–10 метров, для парного — 10–12 метров. Конструктивно используются конические или гранёные стальные опоры на фланцевом основании, закреплённые на бетонном фундаменте с закладной деталью. Для готовых решений подходят серийные опоры освещения и закладные детали.
На каждую мачту крепится траверса с регулируемыми кронштейнами под прожекторы. Количество приборов на одну опору — от 2 до 6 в зависимости от класса корта. Для тренировочной площадки достаточно 2 прожекторов по 200–300 Вт на мачту, для соревновательной — 4 прожектора по 400–500 Вт, для турнирной с трансляцией — до 6 прожекторов мощностью 600–800 Вт каждый.
Силовой кабель к мачтам прокладывайте только под землёй, в гофре или ПНД-трубе. Воздушные линии к опорам спортивного объекта запрещены: их легко повредить мячом или ракеткой, а сам провод создаёт визуальную помеху для игрока. Глубина траншеи — не менее 0,7 м, с песчаной подушкой и сигнальной лентой над кабелем.
Типичные ошибки в проектах освещения кортов
Ошибки, которых стоит избегать
- Симметричные прожекторы вместо асимметричной оптики. Заказчик берёт обычные уличные прожекторы с круглым световым пятном — те, что ставят на парковках. Свет уходит в небо и за пределы корта, освещённость на покрытии получается в полтора-два раза ниже расчётной, а соседние участки засвечены. Правильно: использовать прожекторы со специализированной асимметричной оптикой для спортивных объектов, которая концентрирует поток в нужной зоне.
- Расчёт «по среднему» без проверки равномерности. Проектировщик считает только среднюю освещённость и подтверждает её по нормативу. На объекте оказывается, что в центре корта 800 лк, а в углах — 250. Игроки теряют мяч при подаче из угла. Правильно: рассчитывать в DIALux с обязательной проверкой коэффициента U2 (минимум к среднему) — он должен соответствовать классу корта.
- Слишком низкие мачты ради экономии. Опоры 6–7 метров вместо положенных 9–12. Угол падения света на корт получается слишком пологим, тени от игрока — длинными, а сами прожекторы попадают в поле зрения при ударе с задней линии. Правильно: высота мачты определяется расчётом из условия угла светораспределения 25° и более, а не желанием сэкономить на стали.
- Игнорирование защиты от перенапряжения. На объект ставят светильники без SPD. После первой грозы половина прожекторов перегорает по входу драйвера. Гарантия не покрывает повреждения от грозовых импульсов. Правильно: закладывать в спецификацию защиту от импульсных перенапряжений 10 кВ и заземление мачт по требованиям ПУЭ.
- Один общий выключатель на весь корт без диммирования. Освещение работает либо «всё на 100%», либо ничего. Для тренировки двух игроков ночью включается полная мощность, как для турнира с трибунами. Перерасход электроэнергии и износ ресурса драйверов. Правильно: предусмотреть два-три сценария яркости (тренировка / матч / соревнование) с диммированием 1–10V или DALI и управлением по таймеру или со смартфона.
Светотехнический расчёт в DIALux до закупки прожекторов экономит до 30% бюджета. Расчёт показывает реальное число светильников под нужный класс, оптимальную оптику и расстановку. Без расчёта закупка идёт «с запасом» — и почти всегда с перерасходом, потому что компенсировать неточность стараются количеством, а не подбором правильной оптики.
Сравнение оборудования по классам теннисных кортов
| Параметр | III класс (тренировки) | II класс (клуб, регион) | I класс (турниры, ТВ) |
|---|---|---|---|
| Средняя освещённость, лк | 300 | 500 | 750–1000 |
| Равномерность U2 (Emin/Eср) | ≥ 0,5 | ≥ 0,6 | ≥ 0,7 |
| Цветовая температура | 4000–5000 K | 4000–5000 K | 4500–5700 K |
| Индекс цветопередачи Ra | ≥ 70 | ≥ 80 | ≥ 90 |
| Количество мачт | 4 | 4–6 | 6–8 |
| Прожекторов на мачту | 2 | 3–4 | 4–6 |
| Мощность одного прожектора | 200–300 Вт | 300–500 Вт | 500–800 Вт |
| Класс защиты | IP65 | IP65–IP66 | IP66 |
| Управление | ручное / таймер | диммирование 1–10V | DALI, сценарии |
Когда нужен светильник на заказ, а не серийный прожектор
В большинстве проектов открытых теннисных кортов используются серийные спортивные прожекторы — задача стандартная, оптика типовая, мачты типовые. Но есть сценарии, где каталожного решения недостаточно.

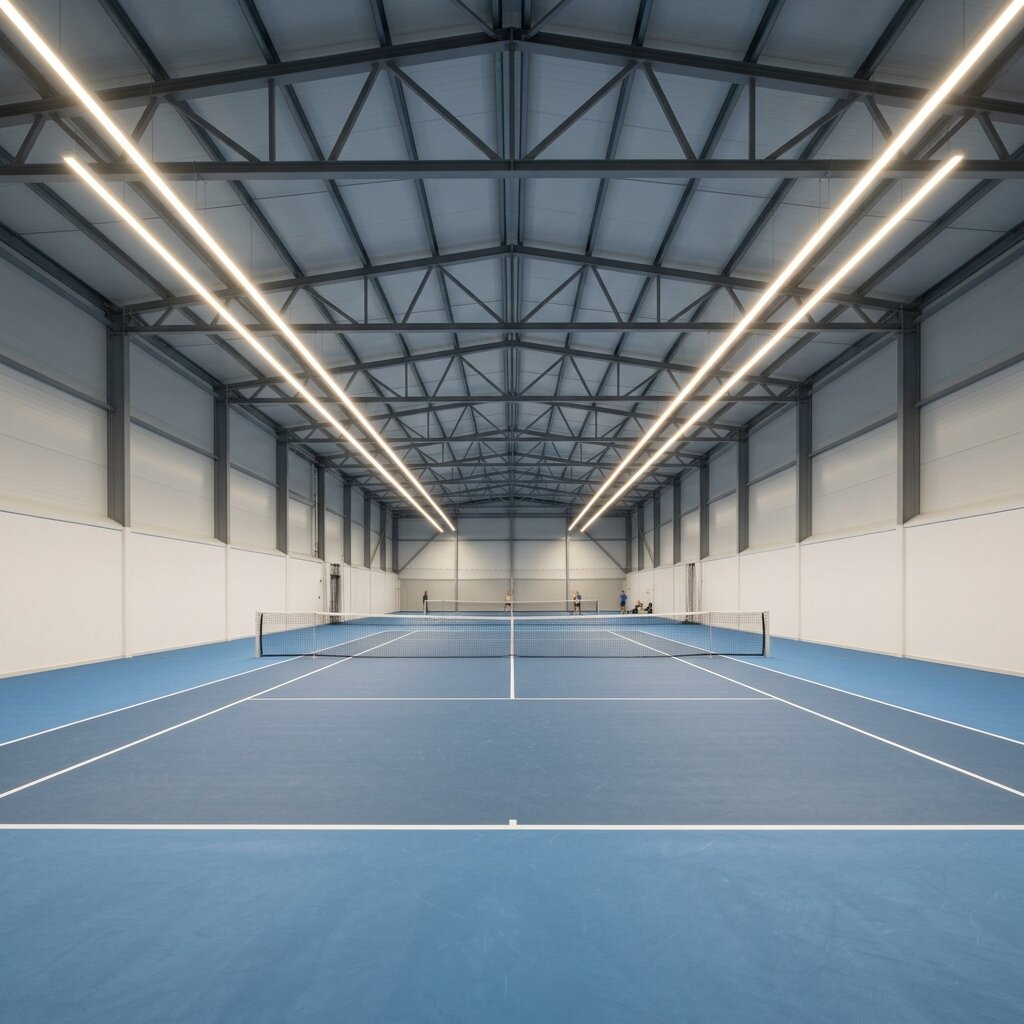

Первый случай — крытые корты с нестандартной геометрией кровли. В клубных комплексах и теннисных манежах часто проектируется сводчатое или арочное перекрытие, и стандартный подвесной прожектор «не садится» по углам монтажа. Здесь нужен светильник с индивидуальным кронштейном или линейная модель определённой длины. Завод DC-Light производит подвесные линейные светильники и промышленные модели на заказ — по чертежу, эскизу или ТЗ, минимальный заказ от 1 штуки, срок изготовления 5–14 рабочих дней.
Второй случай — многокортовые комплексы, где одна линейная сборка освещает сразу два корта, расположенных торец к торцу. Стандартный прожектор такую задачу решает с большим перекрытием и потерями. Линейный светильник нужной длины с продольной асимметричной оптикой работает эффективнее: один корпус — равномерное пятно на двух кортах сразу.
Третий случай — клубы с архитектурными требованиями к внешнему виду. Заказчик хочет, чтобы корпус прожектора совпадал с цветом ферм или мачт по RAL, а форма не выбивалась из общей геометрии комплекса. Серийные прожекторы выпускаются в стандартных цветах (чёрный, серый, белый), а изготовление в нужном цвете по RAL или NCS — это возможность производства, а не магазина.
Управление освещением и эксплуатация
Современная система освещения теннисного корта почти всегда строится с диммированием. Это даёт три практических эффекта: экономия электроэнергии при тренировках на неполной мощности, продление ресурса драйверов и светодиодных модулей, возможность подстраивать яркость под погодные условия. На пасмурной площадке днём дополнительный свет 50% эффективнее, чем 100% — глаз игрока не перестраивается между естественным и искусственным освещением.
Протоколы управления для спортивного освещения — DALI или 1–10V. DALI удобнее для многокортовых комплексов: каждый прожектор адресуется отдельно, можно создавать сценарии и группы. 1–10V проще и дешевле — подходит для одиночного корта с двумя-тремя пресетами яркости. Управление выводится на щит с панелью или на смартфон через шлюз.
В эксплуатации спортивные прожекторы практически не требуют обслуживания: ресурс LED-модулей — 50–100 тысяч часов, что при работе 6 часов в день даёт 20+ лет. Раз в год рекомендуется визуальный осмотр, очистка стекла от пыли и проверка затяжки кронштейнов. Все работы на мачтах — со страховкой и автовышкой; самостоятельный подъём по опоре на спортивных объектах запрещён правилами охраны труда.
Частые вопросы об освещении теннисных кортов
Сколько прожекторов нужно для одного открытого теннисного корта?
Для тренировочного корта (300 лк) обычно достаточно 8 прожекторов по 200–300 Вт — по 2 на каждую из 4 мачт. Для клубного корта с проведением матчей (500 лк) — 12–16 прожекторов по 300–500 Вт. Для турнирного корта с трансляцией — 24 и более прожектора повышенной мощности. Точное количество определяется расчётом в DIALux с учётом высоты мачт, оптики и геометрии площадки.
Какая высота мачт оптимальна для теннисного корта?
Для одиночного открытого корта — 9–10 метров, для парного — 10–12 метров. Высота рассчитывается так, чтобы угол падения света на покрытие был не менее 25° от горизонтали. При меньшей высоте прожекторы попадают в поле зрения игроков и создают слепящий эффект, при чрезмерной — растёт ветровая нагрузка и стоимость опоры.
Подойдут ли обычные уличные прожекторы для теннисного корта?
Нет. Обычные прожекторы с симметричной оптикой рассеивают свет равномерно во все стороны — половина потока уходит за пределы корта и в небо. Для спортивного объекта нужны прожекторы с асимметричной оптикой и антибликовым козырьком, рассчитанные на направленную засветку прямоугольной зоны. Это специализированное оборудование, которое отдельно сертифицируется под спортивное освещение.
Можно ли заменить старые металлогалогенные прожекторы на LED без замены мачт?
Да, в большинстве случаев — это типовая модернизация. LED-прожектор той же световой мощности весит на 30–50% меньше металлогалогенного аналога, а ветровая нагрузка снижается за счёт более компактного корпуса. Существующие мачты и кронштейны обычно сохраняют, меняют только сами приборы и при необходимости — ввод питания. Расход электроэнергии падает в 2–2,5 раза.
Какой класс защиты выбрать для уличных прожекторов на корте?
Минимальный — IP65 (защита от пыли и струй воды). Оптимальный — IP66, особенно для регионов с обильными осадками, морозами и снегом. Класс ниже IP65 для уличного спортивного объекта недопустим: первая же зимовка приводит к попаданию влаги внутрь корпуса и выходу драйвера из строя.
Можно ли заказать прожекторы нестандартной мощности или с особым креплением?
Да. DC-Light производит светильники по чертежу, эскизу, ТЗ или фото. Под спортивные объекты можно согласовать нестандартную мощность, тип оптики, цвет корпуса по RAL/NCS, форму кронштейна под существующие мачты. Минимальный заказ — 1 штука, срок изготовления — от 5 до 14 рабочих дней. На продукцию оформляются паспорта и подтверждающие документы.
Качественное освещение теннисного корта — это всегда совокупность правильного расчёта, грамотно подобранной оптики, корректной высоты опор и продуманной системы управления. Любая экономия на одном из этих звеньев проявляется в эксплуатации: либо игроки жалуются на слепящий эффект, либо счёт за электричество оказывается вдвое выше расчётного, либо после первой зимы половина прожекторов выходит из строя. Корректное проектирование снимает все эти риски заранее — на этапе DIALux-расчёта, который занимает несколько рабочих дней.
Если вы планируете строительство нового корта или модернизацию существующего — начните со светотехнического расчёта по плану площадки. На его основе формируется спецификация светильников, схема расстановки мачт и смета. По результатам можно сразу заказывать оборудование под конкретный объект.
