Освещение цеха металлообработки — это не просто «повесить побольше ламп под потолок». На участке, где идёт токарная, фрезерная или шлифовальная обработка, свет напрямую влияет на точность промеров, безопасность оператора у станка и риск брака. Масляная взвесь, металлическая стружка, вибрации, перепады температуры — всё это за год-два превращает неподходящие светильники в груду мутного пластика с просевшим потоком. В этом материале — практический разбор: какие нормы освещённости действуют для производственных помещений механической обработки металла, как грамотно спроектировать систему, на какие параметры промышленных светильников смотреть в первую очередь и какие ошибки чаще всего встречаются в реальных проектах.
Нормы освещённости и нормативная база
Проектирование искусственного освещения производственных цехов регулируется несколькими документами, которые работают в связке. Базовый — СП 52.13330.2016 «Естественное и искусственное освещение» (актуализированная редакция СНиП 23-05-95). Гигиенические нормы освещённости на рабочих местах закреплены в СанПиН 1.2.3685-21. Методические требования к расчёту и измерениям приведены в ГОСТ Р 55710-2013 «Освещение рабочих мест внутри зданий. Нормы и методы измерений».
Уровень освещённости для цеха металлообработки не единый — он зависит от класса точности выполняемой работы. Участки грубой обточки, резки и заготовительных операций относятся к работам средней точности, и нормативный уровень на рабочей поверхности здесь — 300 лк. На операциях чистовой токарной и фрезерной обработки, где оператор контролирует допуски по лимбу или штангенциркулю, норма поднимается до 500 лк. Прецизионные участки — шлифовка, лекальные работы, контроль — требуют 750–1000 лк и выше, а зоны разметки и ОТК — до 1500 лк на поверхности контроля.
Помимо самой освещённости, нормируются ещё три параметра, которые в реальных проектах часто игнорируют: равномерность (отношение минимальной освещённости к средней должно быть не ниже 0,4), коэффициент пульсации (для точных работ — не более 10 %, для прецизионных — не более 5 %) и показатель ослеплённости. Именно эти три параметра отвечают за то, что оператор не устаёт за смену и не допускает брак из-за «плавающей» картинки в глазах.
Норматив — это минимум, а не цель проекта. В реальном производственном цехе стёкла светильников пачкаются маслом и пылью уже через 3–6 месяцев. Поток деградирует и от загрязнения, и от старения светодиодов. Поэтому расчёт освещения цеха металлообработки всегда выполняется с коэффициентом запаса 1,4–1,5 — чтобы к концу межобслуживающего интервала освещённость на рабочих местах не опускалась ниже нормы.
Среда эксплуатации: что учитывать до выбора светильников
Цех металлообработки — одна из самых агрессивных сред для световых приборов внутри здания. Прежде чем открывать каталог, стоит честно ответить на несколько вопросов о конкретном участке, потому что от этих ответов зависит весь дальнейший подбор.
Аэрозоли СОЖ и масляный туман. На участках токарной и фрезерной обработки в воздухе постоянно висит микрокапельная смазочно-охлаждающая жидкость. Она оседает на корпусе светильника, проникает через негерметичные стыки и со временем разрушает уплотнения и линзы из неподходящих пластиков. Для таких зон минимальная степень защиты — IP54, а над самими станками — IP65. Корпус — алюминий или металл с порошковой окраской, рассеиватель — поликарбонат, устойчивый к нефтепродуктам.
Металлическая стружка и абразивная пыль. Шлифовальные и заточные участки насыщают воздух мелкодисперсным абразивом. Светильники с вентиляционными отверстиями в корпусе здесь недопустимы — пыль проникает внутрь, оседает на драйвере и плате, ухудшает теплоотвод и провоцирует отказы.
Вибрации. Прессовое оборудование, молоты, тяжёлые станки передают вибрацию через перекрытия и металлоконструкции. Светильники должны крепиться через виброразвязку, а внутренние соединения — исключать самопроизвольное разбалтывание. Для таких участков подходят подвесные светодиодные промышленные светильники на тросовом подвесе — трос гасит колебания перекрытий.
Температурный режим. В цехах термообработки, ковки и литья температура под потолком может достигать 45–55 °C и выше. При такой температуре бытовые светодиодные драйверы быстро выходят из строя. Нужны приборы с рабочим диапазоном до +50 °C и выше, с запасом по тепловому режиму радиатора.
Высота подвеса. Производственные цехи металлообработки часто имеют высоту потолков 6–12 метров. Это ключевой параметр для выбора между глубокой и широкой кривой силы света (КСС). При высоте свыше 8 метров эффективнее работают светильники с концентрированной КСС типа «Д» — они точнее «кладут» поток на рабочую поверхность станка. Линейные модели с широкой КСС подходят для невысоких участков 3–5 метров.
Что подготовить перед расчётом освещения цеха
- План цеха с расстановкой станков, отметкой участков разной точности и зон контроля
- Высота потолков и характеристика перекрытий — бетон, металлоферма, сэндвич-панели
- Класс зрительных работ по каждому участку — от грубой обработки до лекальных и ОТК
- Среда эксплуатации: наличие СОЖ, абразивной пыли, окалины, температурный режим
- Требуемая степень защиты (IP44 для сухих участков, IP54–IP65 для зон с аэрозолями)
- Напряжение питания и наличие аварийной сети для эвакуационного освещения
- Режим обслуживания — доступность светильников для чистки с пола, лестницы или автовышки
- Необходимость управления (диммирование, группы включения, датчики присутствия на редко посещаемых участках)
Типы промышленных светильников для цеха металлообработки

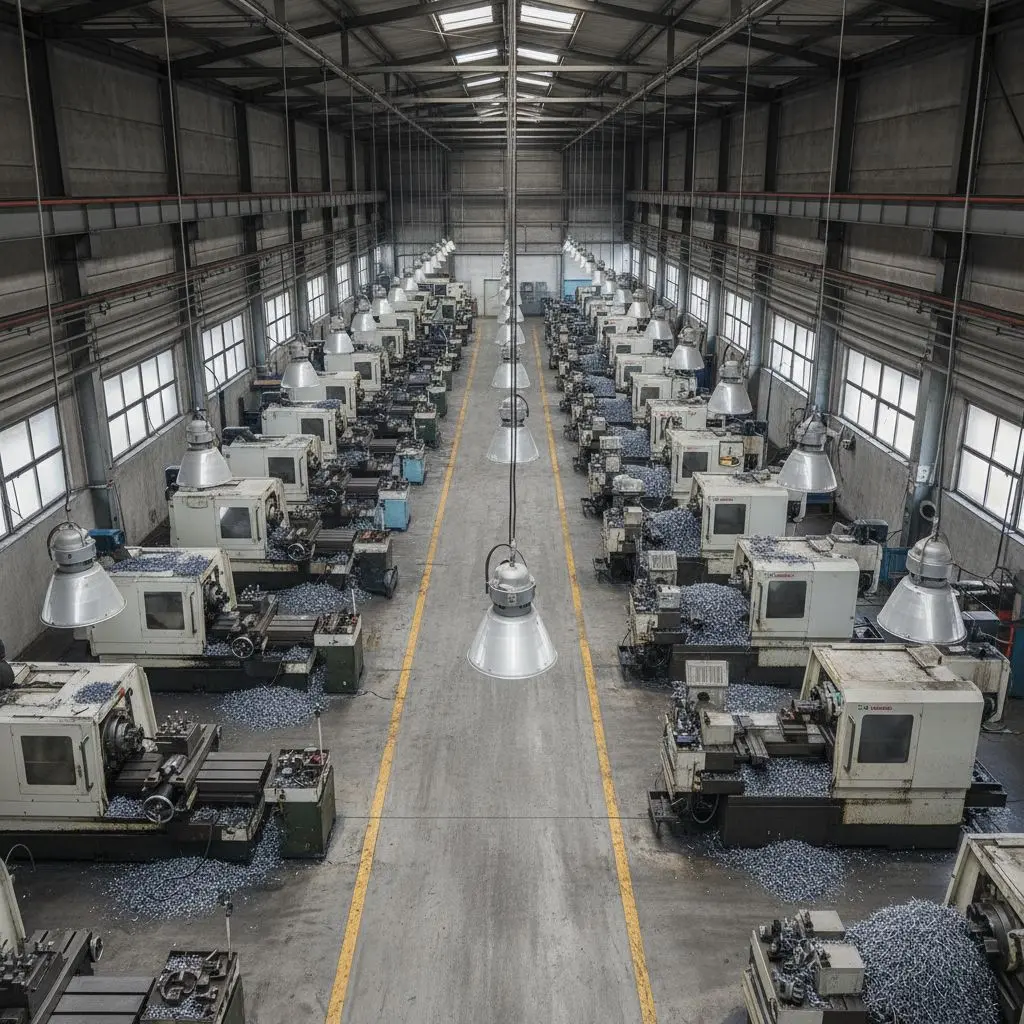

Система освещения производственного цеха строится из нескольких слоёв. Общее освещение обеспечивает базовый уровень на всей площади, локальное — усиливает свет над конкретными станками и зонами контроля, аварийное и эвакуационное — работает при отключении основного питания. Каждый слой решается своим типом приборов.

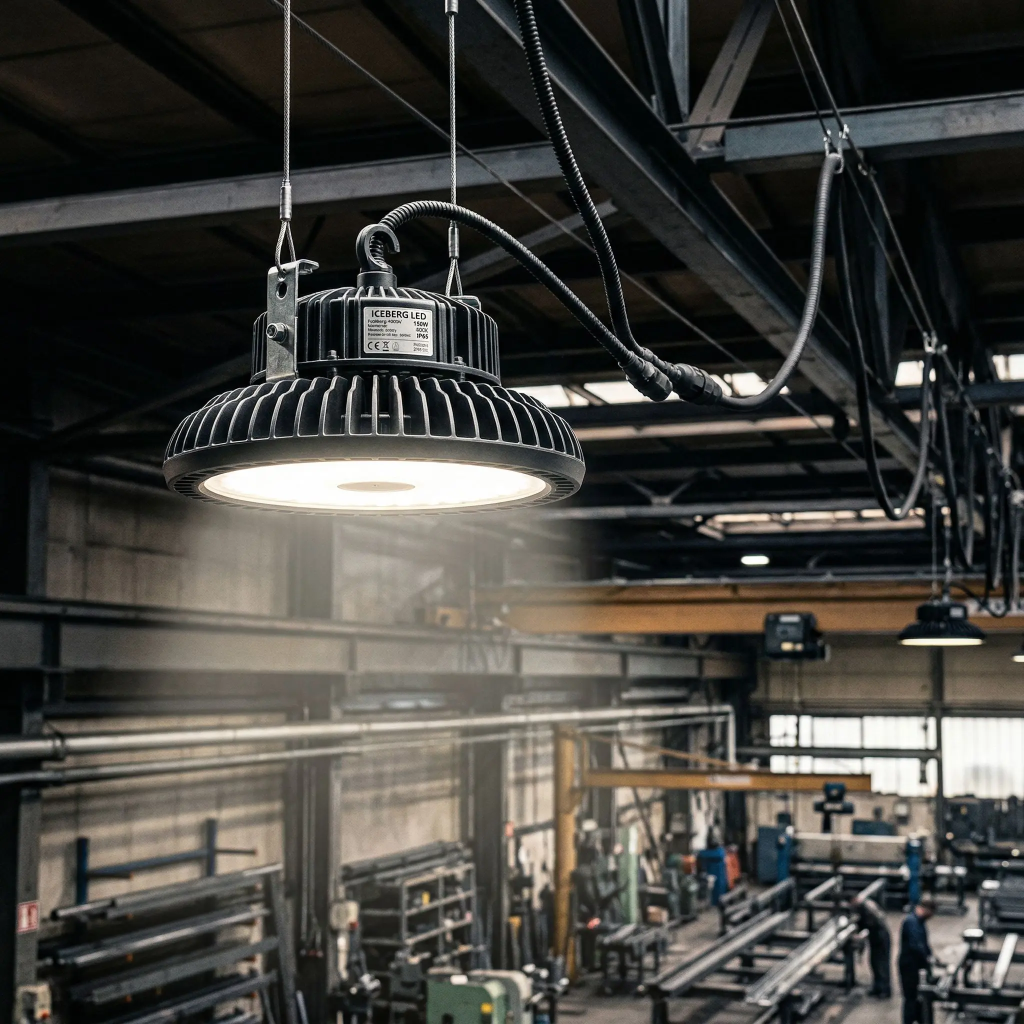

Подвесные промышленные светильники типа High Bay. Основа общего освещения в цехах с высокими потолками. Отличаются мощным радиатором, высокой светоотдачей (160–180 лм/Вт), концентрированной КСС и рассчитаны на монтаж на высоту 6–12 метров. В линейке DC-Light к этому классу относятся светильники Айсберг — серия промышленных моделей с ребристым алюминиевым корпусом и вторичной оптикой, которая позволяет варьировать угол засветки под конкретную высоту и шаг станков.
Линейные промышленные светильники. Применяются на участках с высотой потолков до 5–6 метров, в проходах между рядами станков, на сборочных и заготовительных участках. Дают широкую равномерную засветку без выраженных световых пятен. Для цеха с риском попадания стружки и СОЖ выбирают модели в герметичном корпусе от IP54. Варианты монтажа — накладной на основание, подвесной на тросах или жёстких штангах. Линейные светильники также удобны для организации световых линий вдоль конвейеров и транспортных маршрутов внутри цеха.
Накладные промышленные светильники. Устанавливаются непосредственно на потолок или крепятся к металлоконструкциям. Подходят для участков с невысокими перекрытиями и там, где подвесной монтаж невозможен из-за габаритов кран-балок или перемещения мостовых кранов. Серия накладных промышленных светильников решает задачи общего освещения на таких объектах.

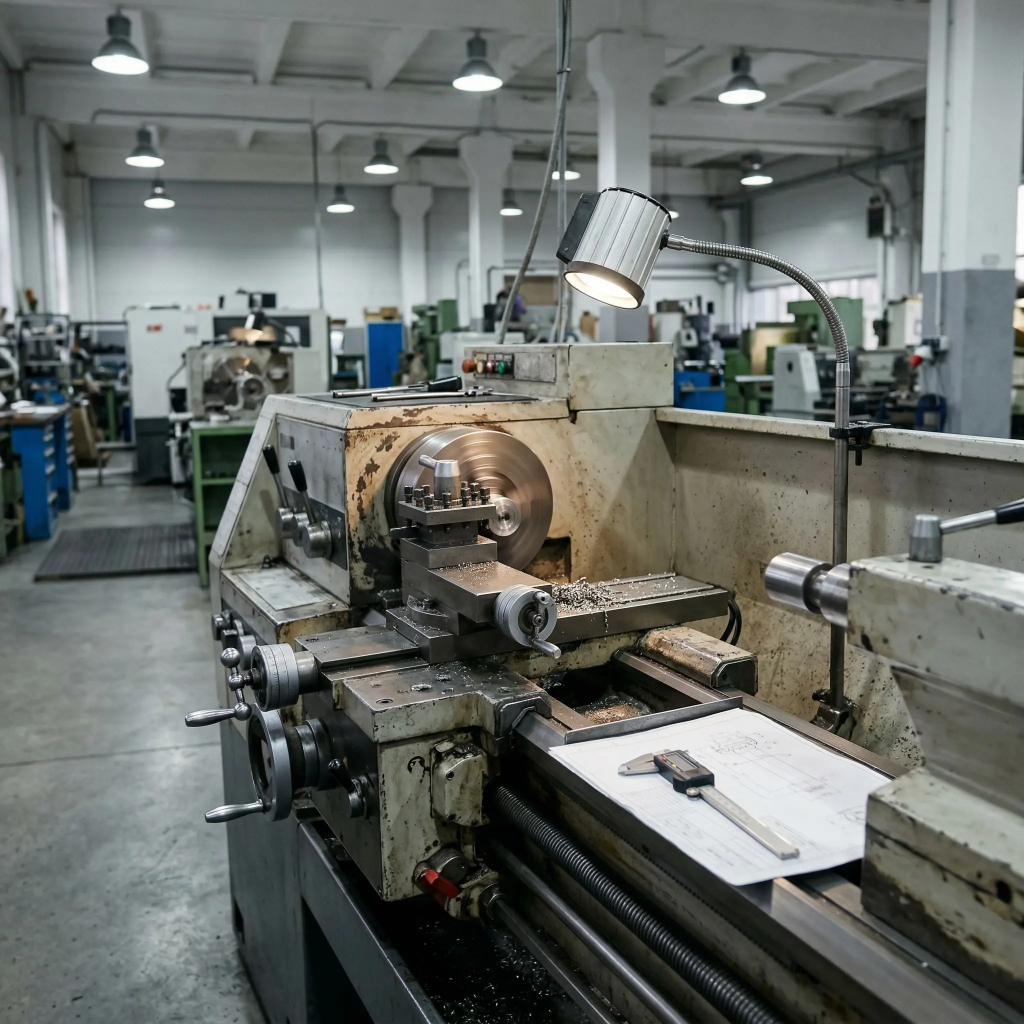

Локальные светильники на станках. Отдельная категория — встроенные и накладные приборы на самих станках, освещающие зону резания. Их задача — не заменить общее освещение, а добавить направленный контрастный свет на рабочую поверхность. Обычно это компактные светодиодные модули с герметичным корпусом IP67 и металлическим гибким основанием.
Аварийное и эвакуационное освещение. Обязательный слой, регламентированный отдельно. Светильники с блоком аварийного питания должны обеспечивать освещённость не менее 5 % от основной (но не менее 2 лк по путям эвакуации) при отключении сети. Для цеха с вибрациями критично, чтобы корпус аварийного светильника был ударопрочным и устойчивым к смещениям.
Шаг расстановки важнее мощности отдельного светильника. Соблазн поставить меньше приборов, но мощнее, ведёт к провалам освещённости между ними и резким теням от оборудования. Грамотный проект всегда балансирует три величины: мощность на точку, шаг сетки и высоту подвеса — так, чтобы равномерность на рабочих поверхностях была не хуже 0,4.
Сравнение типов светильников по задачам участков
| Тип светильника | Высота подвеса | IP | КСС | Подходит для участка | Применимость |
|---|---|---|---|---|---|
| Подвесной High Bay (Айсберг) | 6–12 м | IP54–IP65 | Глубокая / Концентрированная | Общий свет в цехах с высокими потолками, токарные и фрезерные участки | Оптимально |
| Подвесной линейный | 3–6 м | IP54–IP65 | Широкая | Сборочные участки, проходы, зоны ОТК | Оптимально |
| Накладной промышленный | 3–5 м | IP40–IP54 | Широкая | Участки с низкими перекрытиями, складские зоны цеха | Подходит |
| Встраиваемый армстронг | до 3,5 м | IP20–IP40 | Широкая | Офисно-бытовые зоны цеха, конструкторские бюро | Только для чистых зон |
| Локальный станочный | На корпусе станка | IP67 | Узконаправленная | Зона резания, стол станка, лекальные работы | Дополнительно |
| Взрывозащищённый | По проекту | IP66 + Ex | По задаче | Участки с горючими средами, окрасочные и дробеструйные камеры | Только спец.зоны |
Типичные ошибки в проектах освещения производственных цехов
Ошибки, которых стоит избегать
- Расчёт по площади, а не по рабочим зонам. Проектировщик берёт среднюю норму 300 лк, умножает на площадь цеха и получает «нужное количество светильников». В результате на токарном участке с нормой 500 лк на рабочей поверхности — провал, а в проходах — пересвет. Правильно: разбить цех на зоны по классу зрительных работ и считать освещённость на рабочей плоскости каждого участка отдельно, с учётом затеняющего действия самих станков.
- Игнорирование коэффициента запаса. Приборы подбираются впритык к норме, без учёта загрязнения стёкол и деградации светодиодов. Через год после ввода в эксплуатацию реальная освещённость на рабочих местах падает на 25–35 %, и цех уже не соответствует СанПиН. Правильно: закладывать коэффициент запаса 1,4 для обычных участков и 1,5 для зон с интенсивным загрязнением маслом и пылью.
- Выбор корпуса без учёта среды. Офисные светильники IP40 устанавливают над токарными станками с СОЖ. Через несколько месяцев масляный туман просачивается внутрь, рассеиватель мутнеет, драйвер начинает сбоить. Правильно: над станками с охлаждением — только IP54 и выше, корпус металлический, рассеиватель стойкий к нефтепродуктам.
- Высокий коэффициент пульсации. На дешёвых промышленных светильниках пульсация достигает 20–40 %. Для работ с вращающимися деталями это прямой риск: при совпадении частоты вращения шпинделя с частотой пульсации возникает стробоскопический эффект — вращающаяся заготовка визуально «останавливается». Правильно: для участков с вращающимся оборудованием — коэффициент пульсации не выше 5 %, подтверждённый протоколом измерений.
- Одинаковая цветовая температура на весь цех. Везде ставят 6500 K «чтобы было светлее». Холодный синеватый свет утомляет глаза за смену и искажает восприятие цветов побежалости при термообработке. Правильно: для большинства участков металлообработки — нейтральный свет 4000 K. Холодный 5000–6000 K оправдан только на зонах ОТК и прецизионного контроля, где важна максимальная детализация.
- Отсутствие доступа для обслуживания. Светильники монтируют над зонами, куда нельзя подъехать автовышкой или поставить лестницу — мешают станки, кран-балки, технологические трубопроводы. Замена драйвера превращается в остановку производства. Правильно: ещё на стадии проекта согласовать маршрут обслуживания каждой световой точки с главным механиком.
Исправление ошибок на работающем производстве обходится в разы дороже проекта. Остановка линии, демонтаж, повторная прокладка кабелей, новые приборы, протоколы измерений — всё это ложится на бюджет предприятия. Светотехнический расчёт в DIALux на этапе проектирования стоит в десятки раз меньше, чем переделка.
Нестандартные задачи: когда типовой каталог не закрывает потребность
Серийных промышленных светильников хватает для большинства типовых цехов — там, где планировка прямоугольная, высота потолков стандартная, а оборудование расположено привычными рядами. Но на реальных объектах часто встречаются ситуации, когда каталожная модель не подходит: нужны нестандартная длина линейного светильника под конкретную ферму, особое крепление к металлоконструкции, усиленный корпус под специфическую среду, интеграция датчиков или диммирования по протоколу DALI.
В таких случаях решение — производство по техническому заданию. DC-Light выпускает светильники по чертежу, эскизу, ТЗ или фото объекта. Минимальный заказ — от 1 штуки, сроки на нестандартные изделия — от 5 до 14 рабочих дней. Согласовывается длина профиля, тип оптики, цвет корпуса по RAL, степень защиты, тип крепления и управление. Для сложных производственных объектов также изготавливаются промышленные светильники в специальных исполнениях — с усиленной герметизацией, ударопрочными рассеивателями, расширенным температурным диапазоном.
Все серийные и нестандартные модели сертифицированы, соответствуют ГОСТ и европейским стандартам, поставляются с полным пакетом документов для сдачи объекта. Среди клиентов по промышленным проектам — Сбербанк, Wildberries, РБК; компания выполнила более 500 проектов в 30 городах России.
Частые вопросы о свете в цехах металлообработки
Какая освещённость нужна на токарном и фрезерном участке?
Для общей токарной и фрезерной обработки средней точности — 300 лк на рабочей поверхности. Для чистовых операций с контролем по лимбу и измерительному инструменту — 500 лк. Для прецизионных и лекальных работ — от 750 до 1000 лк. Эти значения должны поддерживаться с учётом коэффициента запаса, а не быть «в день ввода в эксплуатацию».
Какую степень защиты выбрать для светильников в цехе с СОЖ?
Над участками с активным применением смазочно-охлаждающей жидкости — минимум IP54, а над станками с распылением СОЖ под давлением — IP65. Корпус металлический, рассеиватель из поликарбоната, стойкого к нефтепродуктам. Негерметичные офисные модели в таких зонах выходят из строя за несколько месяцев.
Почему коэффициент пульсации критичен для цехов металлообработки?
При работе с вращающимися деталями и шпинделями высокая пульсация света создаёт стробоскопический эффект — вращающаяся заготовка может визуально казаться неподвижной или вращаться в обратную сторону. Это прямой риск травм. Для участков со станками нормативный коэффициент пульсации — не более 10 %, а для прецизионных работ — не более 5 %.
Какая цветовая температура оптимальна для производственного цеха?
Для большинства участков механической обработки металла — 4000 K (нейтральный белый). Этот свет не искажает восприятие поверхностей и не утомляет глаза за длительную смену. Холодный свет 5000–6000 K используется точечно на зонах ОТК и контроля качества, где важна максимальная детализация. Тёплый свет в производственном цехе не применяется.
Можно ли использовать офисные светодиодные панели в цехе?
Только в административно-бытовых и конструкторских помещениях цеха, где нет аэрозолей, стружки и вибраций. В производственной зоне офисные модели неприменимы: низкая степень защиты, слабый радиатор, неподходящий драйвер. Для цеха нужны приборы из категории промышленных светильников с соответствующей средой эксплуатации.
Делает ли DC-Light светотехнический расчёт для цехов?
Да. Расчёт в DIALux выполняется бесплатно. Нужен план цеха с размерами, высотами потолков, расстановкой оборудования и указанием классов зрительных работ по участкам. По результатам формируется спецификация светильников, схема расстановки и визуализация освещённости по рабочим поверхностям — документ, который сразу можно передавать в закупку и монтаж.
Какие сроки производства на промышленные светильники под заказ?
Типовые модели из каталога — от 3 рабочих дней. Нестандартные изделия по чертежу, ТЗ или эскизу — от 5 до 14 рабочих дней в зависимости от сложности и объёма. Минимальный заказ — от 1 штуки, что позволяет заказывать даже единичные нестандартные позиции для конкретного участка. Доставка — по всей России и в страны СНГ.
