Освещение в котельной — вопрос не столько комфорта, сколько безопасности. Высокая влажность, испарения, перепады температур, присутствие газового оборудования — всё это накладывает жёсткие ограничения на выбор светильников, их размещение и способ монтажа. Ошибка в проекте или экономия на приборах оборачивается не просто пересветами и тёмными зонами, а реальной угрозой для персонала и оборудования. Разбираемся, каким должно быть освещение котельной по нормативам, какие светильники подходят для таких помещений и на что обращать внимание при заказе.
Почему котельная предъявляет особые требования к свету
Котельная — это не склад и не офис. Здесь сочетаются факторы, которые делают помещение одним из самых сложных для проектирования освещения.
Агрессивная среда. Постоянное испарение теплоносителя, конденсат на потолке и стенах, перепады температуры от +5 до +40 °C и выше — стандартные условия для котельной. Светильники без герметичного корпуса в такой среде теряют световой поток уже через несколько месяцев: влага проникает внутрь, окисляет контакты и разрушает LED-модули.
Взрывоопасные зоны. В газовых котельных возможно присутствие горючих газов и паров с температурой вспышки ниже 61 °C. Согласно правилам устройства электроустановок, осветительные приборы в таких зонах не должны давать искру при коммутации. Для помещений, классифицированных как взрывоопасные, применяют светильники во взрывозащищённом исполнении — с маркировкой Ex.
Ограниченный естественный свет. Допускается ли работа котельных без естественного освещения — зависит от типа объекта и мощности оборудования. Встроенные и подвальные котельные часто не имеют оконных проёмов вовсе, а в отдельно стоящих зданиях площадь остекления минимальна. Основная нагрузка ложится на искусственное освещение, которое должно обеспечивать нормативные показатели в течение всей рабочей смены.
Необходимость обслуживания оборудования. Персонал котельной работает с манометрами, контрольно-измерительными приборами, запорной арматурой, щитами управления. Считывание показаний, визуальный контроль состояния трубопроводов, проверка герметичности соединений — всё это требует достаточного уровня освещённости и хорошей цветопередачи. Тусклый или неравномерный свет повышает риск ошибки оператора.
Каждый из этих факторов влияет на выбор конкретных моделей светильников, их расстановку и способ подключения. Именно поэтому требования к освещению котельной регламентированы нормативными документами, а подбор оборудования начинается с анализа условий конкретного объекта.
Нормативные требования к освещению котельной
Проектирование освещения котельной выполняется с учётом СП 52.13330.2016 «Естественное и искусственное освещение», ПУЭ (Правила устройства электроустановок) и отраслевых норм для котельных установок. Ключевые параметры, которые закладываются в проект:
Уровень освещённости. Для основных помещений котельных, где персонал контролирует работу оборудования, ориентировочный уровень освещённости на рабочей поверхности — от 150 до 200 лк. Для зон с контрольно-измерительными приборами и пультами управления — 200–300 лк. Вспомогательные помещения, коридоры, тамбуры — от 50 до 100 лк.
| Зона котельной | Уровень освещённости, лк | Цветовая температура | Степень защиты |
|---|---|---|---|
| Зал котлов (основное помещение) | 150–200 | 4000–5000 K | IP65 и выше |
| Пульт управления, щитовая | 200–300 | 4000 K | IP54 |
| Насосная станция | 150–200 | 4000–5000 K | IP65 |
| Дымососная площадка | 100–150 | 4000 K | IP65 |
| Коридоры, вспомогательные помещения | 50–100 | 4000 K | IP54 |
| Зоны обслуживания оборудования, визуального контроля | 300 | 4000–5000 K | IP65 |
Степень защиты корпуса. Для помещений котельной с повышенной влажностью и испарениями минимальная степень защиты светильников — IP65. Это означает полную пылезащиту и защиту от струй воды с любого направления. Для зон, где нет прямого контакта с водой и испарениями, допускается IP54 — но только при условии, что помещение классифицировано как нормальное по влажности.
Взрывозащита. Если котельная работает на газовом топливе и помещение классифицировано как взрывоопасная зона, светильники должны иметь маркировку Ex (взрывозащищённое исполнение). Конкретный вид взрывозащиты и уровень определяют по классу зоны и категории смеси. Выключатели и коммутационная аппаратура при этом выносятся за пределы опасной зоны.
Качество света. Для котельных, где персонал работает с измерительными приборами и документацией, индекс цветопередачи светильников должен быть не ниже Ra 80. Коэффициент пульсации — не более 10 %, а для зон с вращающимися механизмами (насосы, вентиляторы) — не более 5 %, чтобы исключить стробоскопический эффект.
Равномерность. Минимальная равномерность освещения для рабочих зон — 0,6. На практике для котельных добиваются более высоких значений, чтобы избежать резких перепадов яркости между зоной котлов и проходами.
Аварийное освещение: какие зоны котельной должны быть оборудованы
Аварийное освещение в котельной — не рекомендация, а обязательное требование. При отключении основного электроснабжения персонал должен иметь возможность безопасно завершить работу с оборудованием и эвакуироваться.
Какие места в котельной должны быть оборудованы аварийным освещением:
- зона котлов — для экстренного отключения горелок и перекрытия подачи топлива;
- пульт управления и щитовая — для считывания аварийных сигналов и выполнения необходимых переключений;
- насосная станция — для контроля циркуляции теплоносителя;
- дымососная площадка — для обеспечения вентиляции;
- пути эвакуации — коридоры, лестницы, выходы;
- зона запорной арматуры на газопроводе — для аварийного перекрытия газа.
Аварийные светильники комплектуются встроенным или выносным блоком аварийного питания (БАП). Время автономной работы — от 1 часа, но для крупных котельных проектом может быть предусмотрено 3 часа и более. Светильники с аварийным блоком переключаются на батарею автоматически при пропадании сетевого напряжения — без задержки.
Антипаническое освещение. Для котельных площадью более 60 м² помимо эвакуационного может потребоваться антипаническое освещение — оно обеспечивает минимальный уровень видимости по всему помещению, чтобы персонал мог ориентироваться в пространстве и найти путь к выходу. Минимальная освещённость антипанического освещения — 0,5 лк на уровне пола.
При проектировании аварийного освещения часть промышленных светильников устанавливается в режиме постоянного горения: они работают и от сети, и от батареи. Другая часть — в режиме непостоянного горения: включается только при отказе основного питания. Соотношение и расстановку определяет проект.
Чек-лист: что проверить перед заказом светильников для котельной
- Классификация помещения: нормальное, влажное или взрывоопасная зона — определяет тип исполнения светильника
- Вид топлива (газ, мазут, уголь) — влияет на требования к взрывозащите и степени защиты IP
- Высота потолков и расположение инженерных коммуникаций — определяет способ монтажа и мощность приборов
- Перечень зон, требующих аварийного освещения, и расчётное время автономной работы БАП
- Наличие вращающихся механизмов (насосы, вентиляторы) — определяет допустимый коэффициент пульсации
- Температурный диапазон в помещении — для выбора светильника с подходящим рабочим режимом
- Конструкция потолка и стен — для определения способа крепления (накладной, подвесной, на кронштейне)
- Наличие светотехнического проекта или необходимость его разработки
Какие светильники подходят для котельной
Освещение котельной организуют на базе накладных промышленных светильников или подвесных моделей — в зависимости от высоты потолков и конструкции здания. Ключевые критерии при подборе:
Степень защиты и исполнение корпуса
Для основного помещения котельной выбирают светильники со степенью защиты не ниже IP65. Корпус — алюминиевый или из ударопрочного поликарбоната: оба варианта устойчивы к влаге и коррозии. Алюминий лучше отводит тепло, что продлевает ресурс LED-модулей. Поликарбонат легче и применяется в средах с химически активными веществами.
Для газовых котельных, отнесённых к взрывоопасным зонам, необходимы светильники для газовой котельной во взрывозащищённом исполнении (Ex). Такие приборы исключают образование искры при включении, выключении и в аварийных режимах.
Тип светильника и способ монтажа

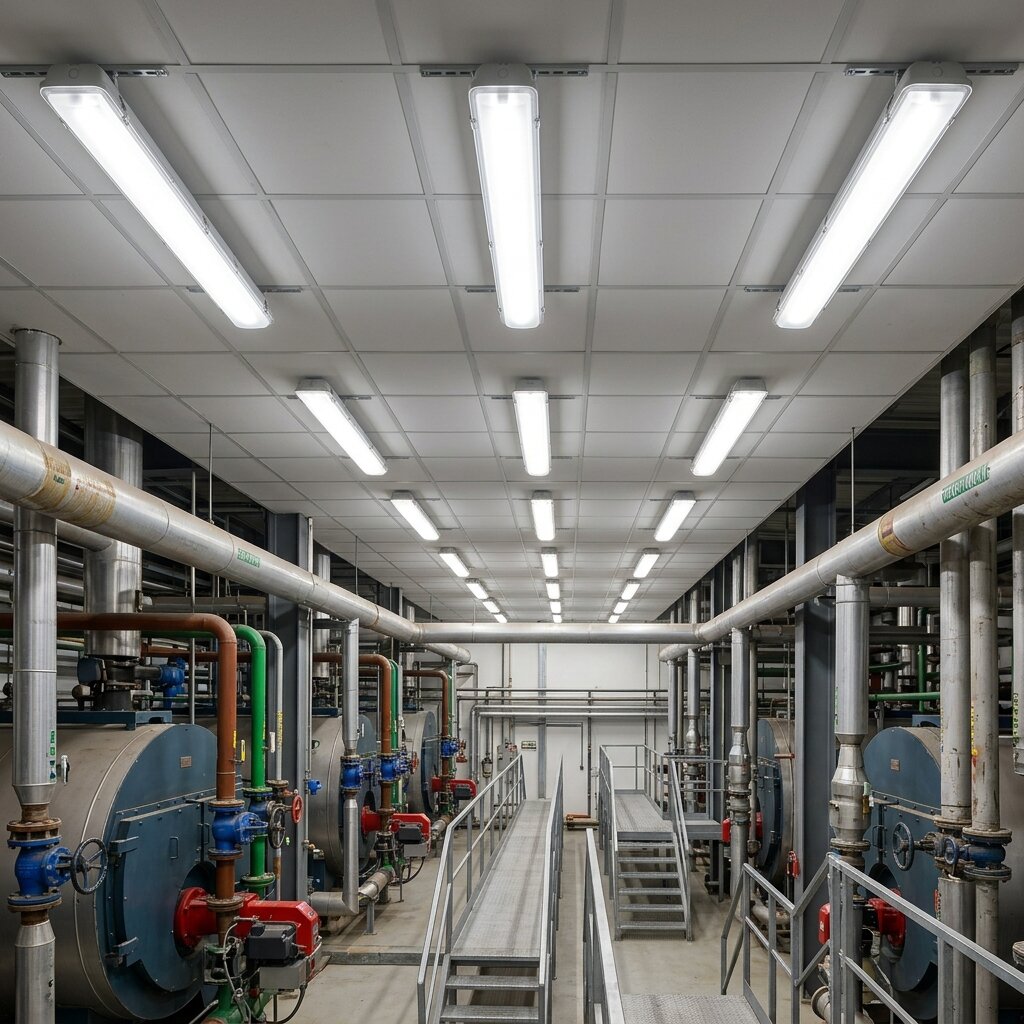

Линейные светильники. Оптимальный вариант для котельных с потолками до 6 м. Линейные светильники мощностью 36–72 Вт дают равномерное распределение света по всей длине помещения, минимизируя тёмные зоны между приборами. Могут монтироваться в непрерывные линии, формируя магистральную систему освещения.

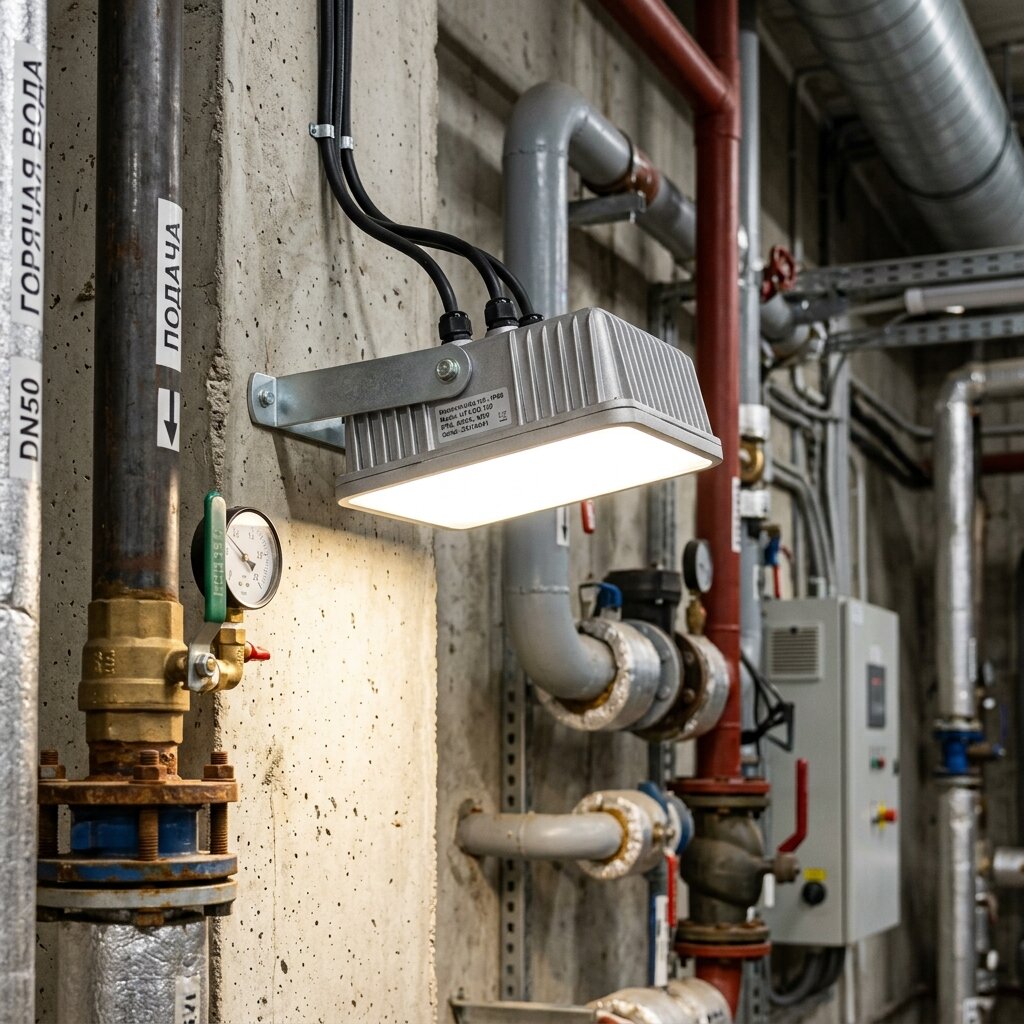

Накладные промышленные светильники. Подходят для котельных с невысокими потолками (3–5 м) и ограниченным пространством. Крепятся непосредственно к потолку или стене, занимают минимум места. Прямоугольная форма корпуса удобна для размещения между трубопроводами и инженерными коммуникациями.
Подвесные промышленные светильники. Применяются в крупных котельных с высотой потолков от 6 м и выше. Подвесные модели опускают на тросах или цепях до расчётной высоты, что позволяет обеспечить нормативную освещённость без чрезмерного увеличения мощности прибора.
Почему LED — основной выбор для котельных
Светодиодные светильники вытеснили люминесцентные и газоразрядные приборы в котельных по ряду причин:
- мгновенное включение на полную мощность — критично при переключении аварийного освещения;
- низкий коэффициент пульсации (менее 5 % при качественном драйвере) — безопасность в зонах с вращающимися механизмами;
- ресурс 50 000–100 000 часов — снижает частоту замен в труднодоступных местах;
- работа при температурах от −40 до +50 °C (в зависимости от модели) — подходит для неотапливаемых и перегретых помещений;
- отсутствие ртути и газов в конструкции — безопасность при разрушении корпуса;
- совместимость с блоками аварийного питания.

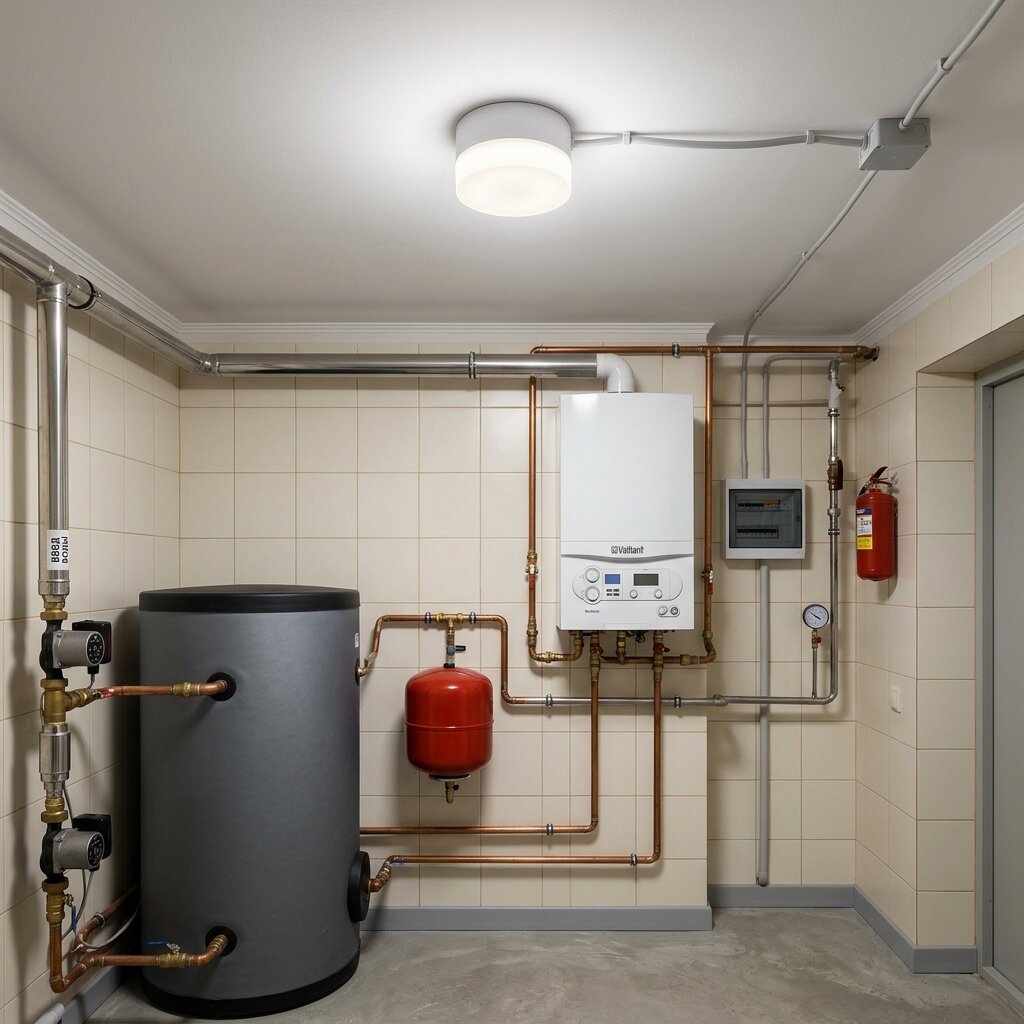

Освещение в котельной частного дома: отличия от промышленных объектов
Котельная в частном доме — как правило, помещение площадью 4–15 м² с потолками 2,5–3 м. Здесь обычно установлен один-два настенных или напольных котла, бойлер, расширительный бак и минимум автоматики. Однако требования к освещению котельной частного дома принципиально не отличаются от промышленных объектов по части безопасности.
Степень защиты. Даже в домашней котельной конденсат и влажность — обычное явление. Светильник в котельную частного дома должен иметь степень защиты IP54 и выше. Если помещение без окон и вентиляция организована принудительно — лучше IP65.
Количество приборов. Для небольшой котельной площадью 6–10 м² часто достаточно одного-двух накладных линейных светильников мощностью 18–36 Вт. Важно, чтобы свет падал на лицевую панель котла, манометры и запорную арматуру — а не создавал тени от трубопроводов.
Аварийное освещение. Каким освещением должно обеспечиваться помещение котельной частного дома — зависит от проекта. Для газовых котельных рекомендуется предусмотреть хотя бы один светильник с блоком аварийного питания или автономный аварийный светильник на батарее с ресурсом работы не менее 1 часа.
Расположение выключателей. В газовой котельной выключатель освещения размещают снаружи, у входной двери — чтобы коммутация не происходила внутри потенциально опасной зоны.
Типичные ошибки при организации освещения котельных
Ошибки, которых стоит избегать
- Установка бытовых светильников IP20–IP40. В котельной постоянно образуется конденсат, а при работе котлов — испарения. Бытовой плафон или светильник без герметичного корпуса выходит из строя за 6–12 месяцев: окисляются контакты, влага попадает на LED-модуль, начинается деградация. Правильно: использовать только светильники с IP54 и выше, а для влажных котельных — IP65.
- Отсутствие аварийного освещения. Экономия на аварийном свете — распространённая ошибка, особенно в котельных частных домов. При отключении электроснабжения персонал или владелец дома оказывается в полной темноте рядом с работающим газовым оборудованием. Правильно: установить минимум один светильник с блоком аварийного питания в зоне котла и один — на пути эвакуации.
- Размещение выключателей внутри газовой котельной. Выключатель при срабатывании создаёт микроискру. В помещении с возможным присутствием горючих газов это потенциальный источник воспламенения. Правильно: выносить выключатели за пределы помещения котельной, а в самом помещении использовать только светильники с внешней коммутацией или взрывозащищённые модели.
- Светильники с высокой пульсацией в зонах с насосами и вентиляторами. Дешёвые LED-приборы с пульсацией выше 15–20 % создают стробоскопический эффект: вращающиеся части оборудования визуально «замирают» или «вращаются в обратную сторону». Это дезориентирует персонал и маскирует неисправности. Правильно: выбирать светильники с пульсацией не более 5 % для зон с вращающимися механизмами.
- Расстановка без учёта теней от трубопроводов. Типовое размещение светильников по центру потолка не учитывает инженерные коммуникации: трубы, воздуховоды, кабельные лотки создают тени на приборных панелях и арматуре. Правильно: при светотехническом расчёте указывать реальное расположение коммуникаций и, при необходимости, дополнять общее освещение локальными приборами в зонах обслуживания.
Экономия на светильниках в котельной — это экономия на безопасности. Замена вышедшего из строя прибора в помещении с трубопроводами, ограниченным доступом и работающим оборудованием — процедура сложная, дорогая и небезопасная. Качественный промышленный светильник с ресурсом 50 000+ часов окупается отсутствием внеплановых замен и снижением эксплуатационных затрат.
Сравнение типов светильников для котельных
| Параметр | Линейный промышленный | Накладной промышленный | Взрывозащищённый (Ex) |
|---|---|---|---|
| Оптимальная высота | 3–6 м | 2,5–5 м | 2,5–8 м |
| Мощность | 18–72 Вт | 18–150 Вт | 20–100 Вт |
| Степень защиты | IP65–IP67 | IP54–IP65 | IP66–IP68 |
| Светораспределение | Широкое (90–120°) | Среднее (60–90°) | Зависит от оптики |
| Монтаж | Накладной, подвесной, магистральный | Накладной на потолок или стену | Накладной, на кронштейне |
| Лучший сценарий | Общее освещение, магистральные линии | Компактные котельные, локальная подсветка | Газовые котельные, взрывоопасные зоны |
| Совместимость с БАП | Да | Да | Да (специальные модели) |
На практике в большинстве котельных комбинируют два типа: линейные светильники формируют основное общее освещение вдоль помещения, а накладные приборы дополнительно подсвечивают зоны обслуживания — котлы, щиты, насосные группы.
Частые вопросы об освещении котельных
Какую степень защиты IP выбрать для светильника в котельную?
Для помещений с повышенной влажностью и конденсатом — IP65. Для сухих вспомогательных зон (щитовая, коридор) допускается IP54. Если котельная газовая и классифицирована как взрывоопасная — помимо IP необходимо взрывозащищённое исполнение Ex.
Обязательно ли аварийное освещение в котельной частного дома?
Для газовых котельных частных домов аварийное освещение настоятельно рекомендуется. При отключении электричества нужно иметь возможность перекрыть подачу газа и покинуть помещение. Минимальное решение — один светильник с блоком аварийного питания или автономный аварийный прибор с ресурсом работы не менее 1 часа.
Можно ли ставить обычный бытовой светильник в котельной?
Нет. Бытовые светильники IP20 не рассчитаны на влажность и конденсат, характерные для котельных. Они быстро выходят из строя, а в газовой котельной могут быть опасны из-за отсутствия взрывозащиты. Используйте только промышленные модели с IP54 и выше.
Где размещать выключатель освещения в газовой котельной?
Выключатель выносится за пределы помещения котельной — как правило, устанавливается снаружи, у входной двери. Это требование обусловлено тем, что коммутация сопровождается искрообразованием, которое недопустимо в зоне возможного присутствия горючих газов.
Какую цветовую температуру выбрать для котельной?
Оптимальный диапазон — 4000–5000 K (нейтральный белый свет). Он обеспечивает хорошую различимость деталей и точную цветопередачу, что важно для считывания показаний приборов и визуального контроля оборудования. Тёплый свет 3000 K в котельных обычно не применяют.
Сколько светильников нужно для котельной 20 м²?
Для котельной площадью 20 м² с высотой потолков 3 м и целевой освещённостью 200 лк ориентировочно потребуется 3–4 линейных светильника мощностью 36 Вт или 2–3 накладных промышленных прибора мощностью 40–60 Вт. Точное количество определяется светотехническим расчётом с учётом отражающих свойств поверхностей и расположения оборудования.
Выполняет ли DC-Light расчёт освещения для котельных?
Да. Наши инженеры разрабатывают светотехнические проекты в DIALux для котельных любого масштаба. Для расчёта понадобятся план помещения с размерами, высота потолков, тип оборудования и назначение зон. По результатам вы получите схему расстановки приборов, спецификацию и визуализацию уровня освещённости.
