Освещение в метро — инженерная система, от которой зависит безопасность миллионов пассажиров и персонала. Подземные станции, тоннели, вестибюли и технические помещения метрополитена работают практически без естественного света, а значит, вся зрительная нагрузка ложится на искусственные источники. Ошибки при проектировании или подборе светильников приводят к тёмным зонам на платформах, ослеплению на эскалаторах и преждевременному выходу приборов из строя. Ниже — разбор нормативной базы, типов осветительного оборудования и практических нюансов, которые учитывают при организации света в метрополитене.
Зоны метрополитена и их световые задачи
Метрополитен — не однородное пространство. Каждая его часть предъявляет собственные требования к уровню и характеру освещения. Платформенный зал, вестибюль, эскалаторный наклон, пешеходный переход, тоннель и кабина машиниста — это разные среды с разными зрительными задачами.
Платформа. Здесь пассажиры ориентируются в потоке, читают указатели и следят за прибытием поездов. Освещённость на платформах станций метро регламентируется нормативами и должна обеспечивать уверенную видимость на всей протяжённости зала. Равномерность распределения света критична: перепады яркости между центром и краем платформы дезориентируют и повышают риск несчастных случаев.
Вестибюли и переходы. В вестибюлях метрополитена свет выполняет навигационную функцию — помогает пассажирам быстро находить нужный выход, кассы и турникеты. В переходах между станциями и линиями освещение должно быть непрерывным и достаточным для безопасного передвижения плотного потока людей.
Эскалаторы. На эскалаторных наклонах особенно важно отсутствие резких перепадов освещённости. Переход из ярко освещённого вестибюля в затемнённый тоннель и обратно вызывает адаптационный стресс для зрения. Проектировщики предусматривают плавное изменение уровня освещённости по длине эскалатора — так называемый адаптационный свет.
Тоннели. Освещение тоннелей метро выполняет две задачи: обеспечивает видимость для машинистов при ведении поезда и безопасные условия для обходчиков и ремонтных бригад. В тоннелях работают светильники с повышенной степенью защиты от пыли и влаги, устойчивые к вибрации от проходящих составов.
Технические помещения. Тяговые подстанции, вентиляционные камеры, диспетчерские, кабинеты администрации — для каждой из этих зон существуют отдельные нормы. В технических помещениях метро нередко ориентируются на требования к освещению промышленных и офисных объектов, в зависимости от характера выполняемых работ.
Нормативная база: какие документы регламентируют свет в метро
Основной нормативный документ, определяющий требования к осветительным системам метрополитена, — СП 120.13330. Этот свод правил охватывает проектирование, монтаж и эксплуатацию электрооборудования подземных транспортных сооружений, включая нормы освещённости для различных функциональных зон.
Документ регламентирует минимально допустимые уровни освещённости на станциях, в тоннелях и служебных помещениях, а также требования к размещению осветительных приборов, электробезопасности и резервированию питания. Помимо этого, при проектировании учитывают общие нормы СП 52.13330 (естественное и искусственное освещение) и ведомственные инструкции конкретного метрополитена.
| Зона метрополитена | Ориентировочная освещённость, лк | Ключевые требования |
|---|---|---|
| Платформа (центральный зал) | 150–300 | Равномерность не ниже 0,5; ограничение слепящего действия |
| Вестибюль, кассовый зал | 200–300 | Хорошая цветопередача (Ra ≥ 80), навигационная ясность |
| Эскалаторный наклон | 100–150 | Плавный переход яркости, минимальная пульсация |
| Пешеходные переходы | 100–200 | Непрерывность, без тёмных участков |
| Тоннель (рабочее освещение) | 20–50 | IP65 и выше, виброустойчивость, ресурс |
| Кабина машиниста (пульт) | 150–200 | Без бликов на стекле, регулировка яркости |
| Технические и служебные помещения | 150–300 | В зависимости от характера зрительной работы |
Аварийное освещение. Для станций и тоннелей метрополитена обязательно предусматривается система аварийного освещения. Она включается автоматически при отключении основного электропитания и обеспечивает безопасную эвакуацию пассажиров. Аварийные светильники оснащаются автономными источниками питания с временем работы не менее 1–3 часов в зависимости от проектных решений. На путях эвакуации освещённость должна быть достаточной для ориентации пассажиров — как правило, не ниже нескольких люкс на уровне пола.
Нормы задают нижнюю границу: при расчёте закладывают коэффициент запаса, учитывающий загрязнение осветительных приборов, старение источников света и снижение отражающей способности поверхностей. Для подземных сооружений с высокой запылённостью этот коэффициент обычно выше, чем для наземных объектов.
Какие лампы используют в метро: от люминесцентных до светодиодных
История освещения метрополитена — это последовательная смена поколений источников света. На ранних станциях московского метро использовались лампы накаливания: они давали тёплый свет, но потребляли много электроэнергии и требовали частой замены. В середине XX века их начали вытеснять люминесцентные лампы — более экономичные, с лучшей световой отдачей и длительным сроком службы.
Люминесцентные светильники долгое время оставались основным источником света на станциях и в вестибюлях метро. Однако они имеют характерные недостатки: чувствительность к перепадам температуры, содержание ртути в колбе, заметная пульсация при устаревших пускорегулирующих аппаратах. На некоторых станциях применяли также металлогалогенные и натриевые лампы — для архитектурной подсветки и освещения больших пространств.
Сегодня метрополитены переходят на светодиодные светильники. Светодиоды дают стабильный световой поток, работают при широком диапазоне температур, практически не пульсируют при качественном драйвере и служат значительно дольше газоразрядных аналогов. Для метро это критически важно: замена светильников в тоннелях и на высоких сводах станций — трудоёмкая и дорогостоящая операция, которая проводится в ночные технологические окна.
Экономический эффект. Переход на светодиодное освещение позволяет сократить энергопотребление осветительных систем метрополитена по сравнению с люминесцентными и газоразрядными приборами. При масштабах метро, где работают десятки тысяч светильников, это ощутимая статья экономии, даже с учётом стоимости модернизации.
Типы светильников для станций и тоннелей
Подбор осветительных приборов для метрополитена зависит от зоны размещения, условий эксплуатации и архитектурного решения конкретной станции.

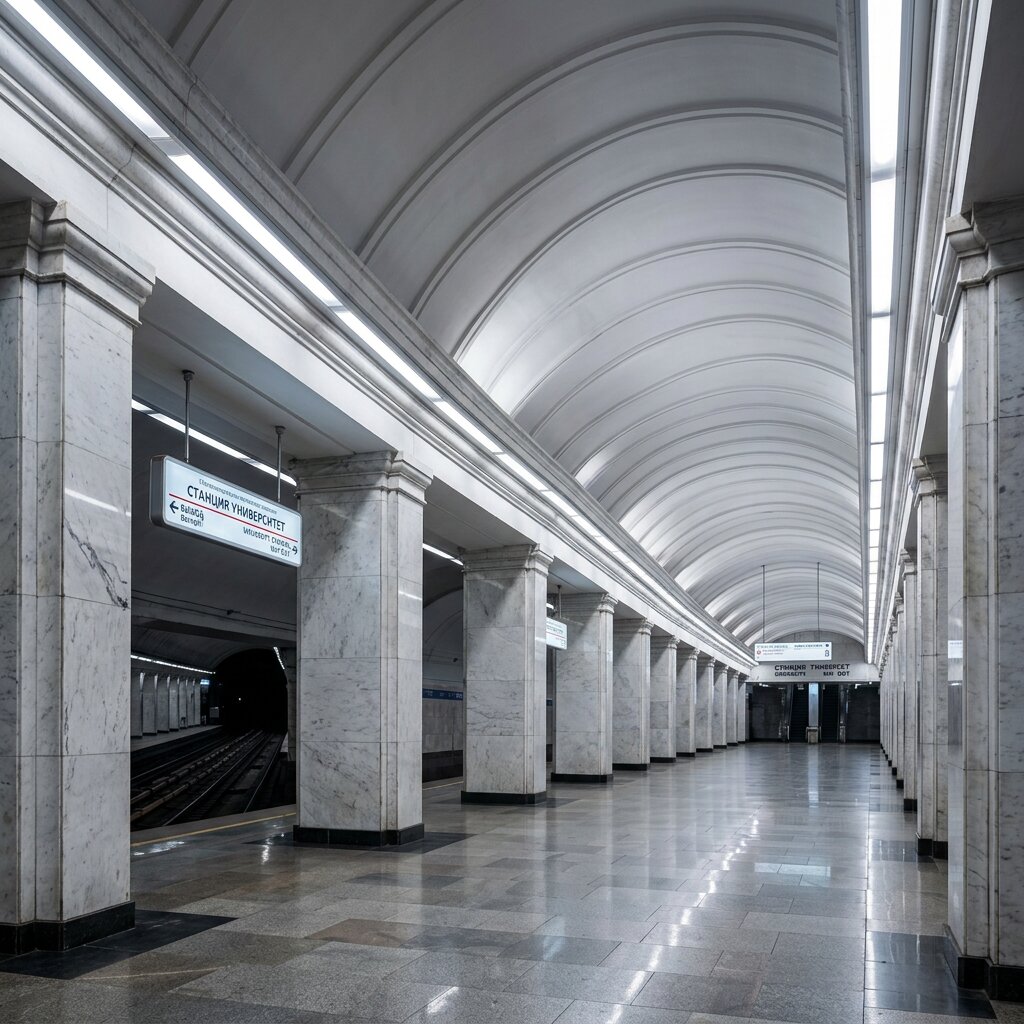

Светильники для платформ и вестибюлей

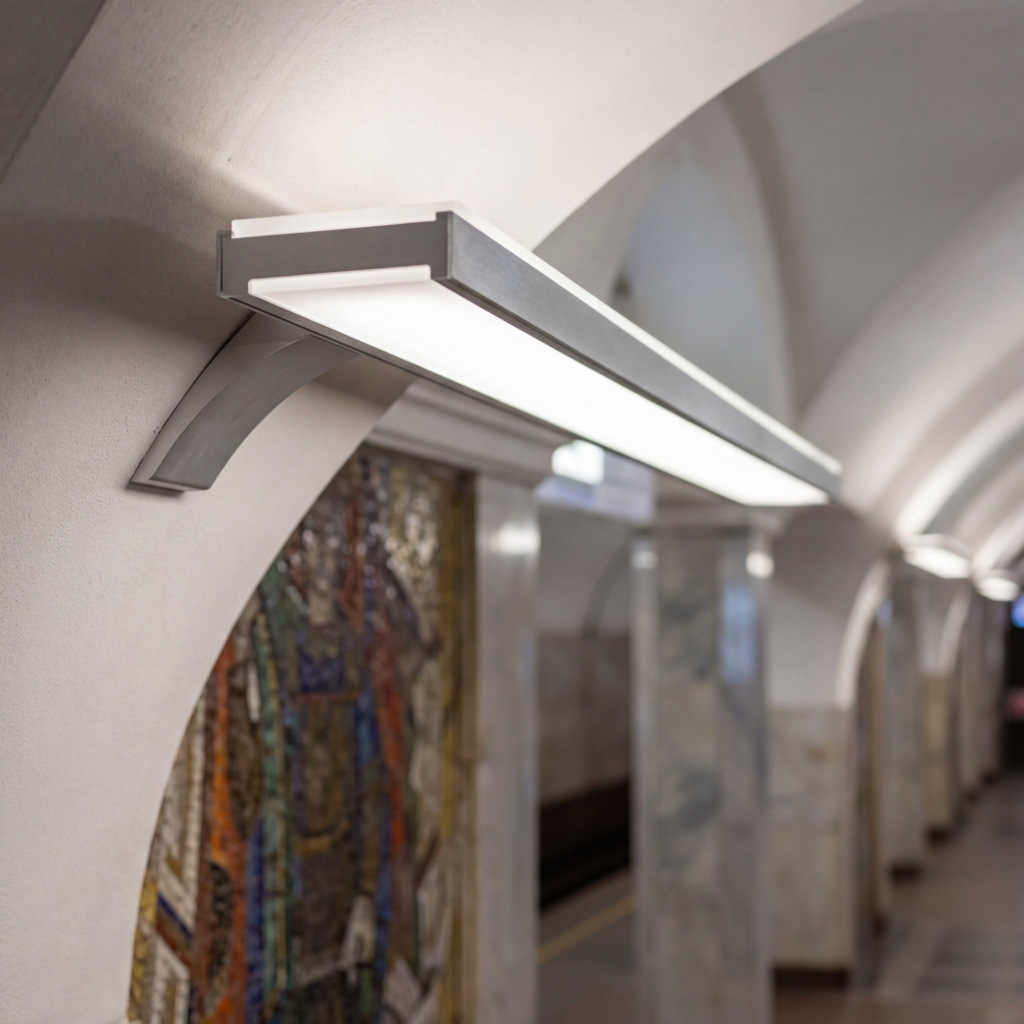

На станциях метро применяют подвесные линейные светильники, встраиваемые приборы для подвесных потолков и архитектурные решения, интегрированные в элементы отделки. Для станций с высокими сводами используют мощные приборы с направленной оптикой, обеспечивающей равномерное освещение платформы без слепящего действия. На станциях с низкими потолками достаточно накладных линейных светильников или панелей.
Для вестибюлей, где поток пассажиров наиболее плотный, важна не только освещённость, но и цветопередача: при индексе Ra ниже 80 навигационные знаки и указатели становятся трудночитаемыми, особенно цветные схемы линий.

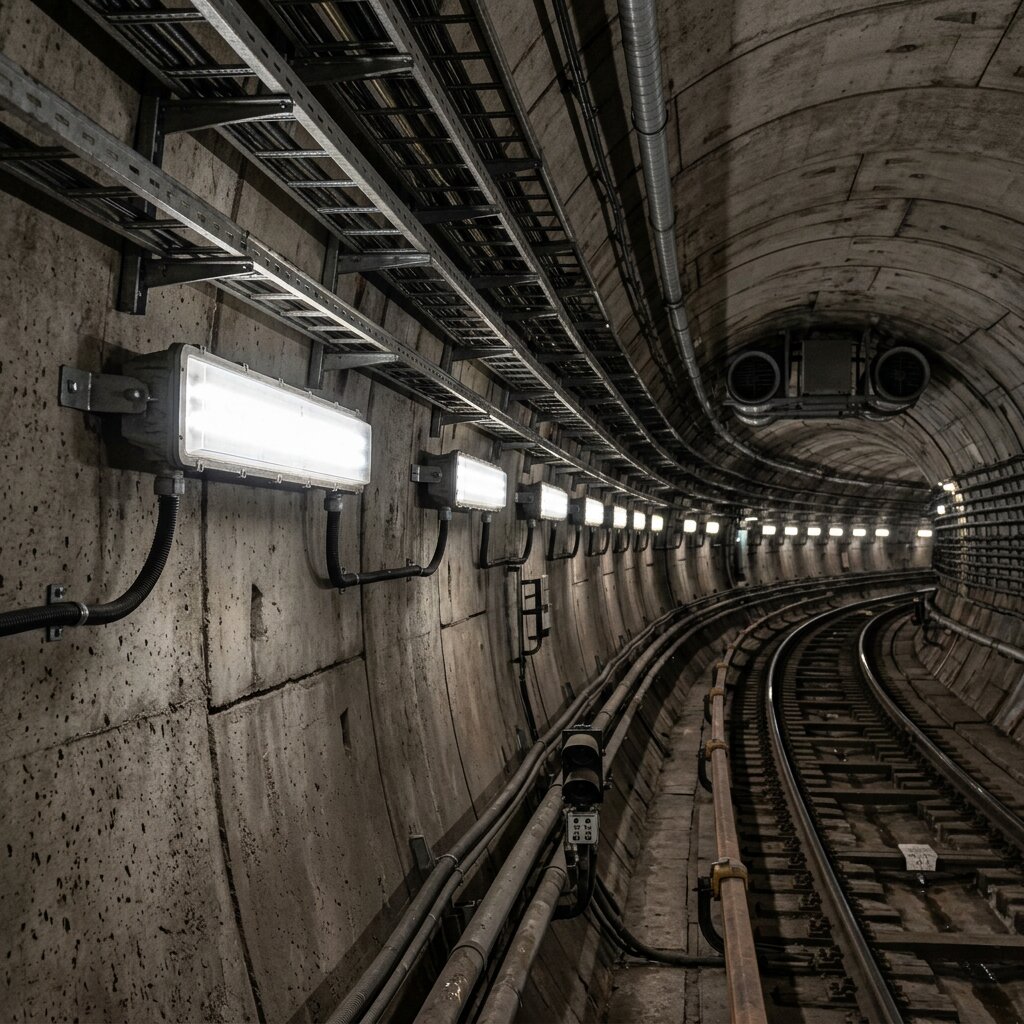

Светильники для тоннелей
Тоннельные светильники работают в самых жёстких условиях: вибрация от проходящих составов, пыль, влажность, перепады температуры. Степень защиты корпуса — не ниже IP65. Приборы монтируют на стены тоннеля или на кабельные кронштейны, с учётом габарита подвижного состава. Для тоннельного освещения применяют промышленные светильники в герметичных корпусах из алюминия или ударопрочного пластика.
Отдельный тип — свет в конце тоннеля для машиниста. Сигнальные и ориентирующие световые приборы помогают машинисту оценивать расстояние до станции и контролировать скорость подъезда к платформе.
Светильники для подвижного состава
Подсветка в вагонах метро — отдельная задача. Лампы в метро (в салоне вагона) должны обеспечивать комфортный уровень освещённости для чтения и ориентации, при этом не утомлять зрение при длительных поездках. Современные вагоны оснащаются светодиодными панелями с нейтральной цветовой температурой 4000 K и минимальной пульсацией. Энергопотребление бортовой осветительной системы напрямую влияет на нагрузку электросети подвижного состава.
Сравнение типов светильников для разных зон метрополитена
| Параметр | Линейный (станция) | Промышленный (тоннель) | Панельный (вагон) | Архитектурный (подсветка) |
|---|---|---|---|---|
| Мощность | 36–150 Вт | 20–100 Вт | 15–40 Вт | 10–50 Вт |
| Степень защиты IP | IP40–IP54 | IP65–IP67 | IP40–IP54 | IP54–IP65 |
| Цветовая температура | 3000–4000 K | 4000–5000 K | 4000 K | 2700–4000 K |
| Ключевое требование | Равномерность, отсутствие бликов | Виброустойчивость, герметичность | Минимальная пульсация, экономичность | Цветопередача, управление сценариями |
| Способ монтажа | Подвесной, накладной, встроенный | Настенный на кронштейне | Встроенный в потолок вагона | Скрытый, встроенный в элементы отделки |
| Срок службы (ресурс) | 50 000–80 000 ч | 60 000–100 000 ч | 50 000–80 000 ч | 50 000–70 000 ч |
Принципы проектирования освещения станций метро
Проектирование системы освещения метрополитена — задача, в которой инженерные требования пересекаются с архитектурными. Каждая станция — отдельный объект с уникальной геометрией, материалами отделки и пассажиропотоком.
Равномерность. Основной принцип — исключение резких перепадов яркости. Тёмные участки между светильниками снижают безопасность, а чрезмерно яркие зоны на фоне затемнённых — вызывают дискомфортную блёскость. Расчёт строится на обеспечении равномерности не ниже нормируемых значений по всей площади платформы и переходов.
Архитектурное освещение. Многие станции метро — памятники архитектуры. Свет должен подчёркивать мозаики, лепнину, мрамор колонн и сводов, не искажая цвета и фактуру. Для архитектурной подсветки используют приборы с высоким индексом цветопередачи и возможностью регулировки направления светового потока.
Энергоэффективность. Метрополитен работает круглосуточно, осветительные системы включены практически непрерывно. Светодиодные светильники с высокой световой отдачей (130–170 лм/Вт для качественных промышленных моделей) позволяют снизить нагрузку на электросеть без потери качества освещения.
Обслуживаемость. Доступ к светильникам на станциях метро ограничен: замену и обслуживание проводят в ночные технологические окна, когда движение поездов прекращается. Поэтому выбирают приборы с максимальным ресурсом и предусматривают удобство демонтажа — быстросъёмные крепления, модульные конструкции, стандартизированные драйверы.
Чек-лист: что учесть при проектировании освещения станции метро
- Геометрия станции: тип конструкции (колонная, пилонная, односводчатая), высота свода, ширина платформы
- Нормативные требования по СП 120.13330 для каждой функциональной зоны
- Материалы отделки и их коэффициенты отражения (мрамор, гранит, металл, штукатурка)
- Требования к аварийному и эвакуационному освещению с автономным питанием
- Степень защиты IP с учётом зоны размещения: платформа, тоннель, эскалатор, вентиляционная камера
- Пульсация: не более 5–10 % для зон присутствия пассажиров и персонала
- Цветовая температура с учётом архитектурного решения и навигационных задач
- Возможность обслуживания: доступность приборов, сроки замены, наличие запасных компонентов
Типичные ошибки при организации освещения метрополитена
Ошибки, которых стоит избегать
- Пренебрежение адаптационным освещением на эскалаторах. Резкий переход от яркого вестибюля к тёмному тоннельному участку вызывает временное ослепление. Пассажиры теряют уверенность, увеличивается риск падений на эскалаторе. Правильно: проектировать плавный градиент освещённости по длине наклона, учитывая время адаптации зрения — от нескольких секунд до минуты.
- Выбор светильников без учёта вибрации в тоннеле. Стандартные промышленные накладные светильники, рассчитанные на цех или склад, не всегда выдерживают постоянную вибрацию от проходящих составов. Через 1–2 года разбалтываются крепления, ослабевают контакты, выходят из строя драйверы. Правильно: использовать приборы, испытанные на виброустойчивость, с усиленными крепёжными узлами и антивибрационными прокладками.
- Игнорирование коэффициента отражения отделочных материалов. Станция, облицованная тёмным гранитом, поглощает свет значительно сильнее, чем станция со светлым мрамором. Расчёт без учёта реальных отражающих свойств поверхностей приводит к заниженному количеству светильников и тёмным зонам на платформе. Правильно: указывать фактические коэффициенты отражения потолка, стен и пола в светотехническом расчёте.
- Установка светильников с высокой пульсацией на эскалаторах. Если коэффициент пульсации превышает 10–15 %, движущиеся ступени эскалатора могут создавать стробоскопический эффект — визуальную иллюзию неподвижности или обратного движения. Это дезориентирует пассажиров. Правильно: для эскалаторных зон выбирать светильники с пульсацией менее 5 %, что обеспечивается качественным драйвером с высокочастотным преобразованием.
- Единый уровень освещённости для всех зон станции. Установка одинакового количества светильников по всей площади приводит к перерасходу электроэнергии в зонах с низкими требованиями и нехватке света там, где нужна повышенная освещённость — у навигационных стендов, касс, лестничных сходов. Правильно: зонировать станцию, определять нормативные значения для каждого участка и подбирать шаг размещения приборов индивидуально.
Замена светильников в метро — дорогая операция. Работы в тоннелях и на станциях проводятся в ночные окна продолжительностью 3–4 часа. Каждый выезд бригады — это подготовка допуска, отключение контактного рельса, доставка оборудования. Экономия на приборах с коротким ресурсом оборачивается кратным увеличением расходов на обслуживание. При выборе светильников для метро обращают внимание не только на цену прибора, но и на заявленный ресурс, гарантию производителя и наличие технической документации.
Модернизация освещения: от ламп накаливания к LED
Метрополитены крупных городов проводят масштабную модернизацию осветительных систем. Замена устаревших люминесцентных и газоразрядных приборов на светодиодные — процесс, который затрагивает тысячи светильников на каждой линии.
При модернизации учитывают несколько факторов. Во-первых, совместимость новых приборов с существующей электрической инфраструктурой: LED-светильники потребляют меньше энергии, и существующая проводка, как правило, выдерживает нагрузку, но состояние кабельных линий и автоматики необходимо проверять. Во-вторых, сохранение архитектурного облика станции: на станциях-памятниках форм-фактор нового светильника должен соответствовать историческому оригиналу или быть согласован с органами охраны памятников.
Современные системы освещения метро часто предусматривают интеллектуальное управление: датчики освещённости регулируют мощность приборов в зависимости от времени суток и пассажиропотока, а централизованные контроллеры позволяют оперативно переключать режимы — дневной, ночной, аварийный.
DC-Light — завод-производитель светодиодных светильников в Санкт-Петербурге. Мы изготавливаем встраиваемые линейные светильники, подвесные промышленные модели и нестандартные приборы по техническому заданию — от 5 до 14 рабочих дней. Для объектов транспортной инфраструктуры подбираем решения с нужной степенью защиты, виброустойчивостью и ресурсом. Минимальный заказ — от 1 штуки, доставка по России и в страны СНГ.
Частые вопросы об освещении метрополитена
Почему на некоторых станциях метро свет кажется «жёлтым», а на других — «белым»?
Разница обусловлена цветовой температурой источников света. Станции, оснащённые лампами накаливания или светодиодами с температурой 2700–3000 K, дают тёплый желтоватый свет. Станции с люминесцентными или LED-приборами на 4000–5000 K выглядят «белыми» и более яркими. Выбор зависит от архитектурного решения станции и периода её строительства.
Что происходит при отключении электричества в метро — останутся ли пассажиры в темноте?
Нет. На станциях и в тоннелях метрополитена предусмотрена система аварийного освещения с автономными источниками питания. При отключении основного электроснабжения аварийные светильники включаются автоматически и обеспечивают минимально достаточную освещённость для безопасной эвакуации. В вагонах также установлены аварийные приборы с автономными батареями.
Почему в тоннелях метро темно — разве там не нужен свет?
Тоннельное освещение существует, но работает в минимальном режиме во время движения поездов. Основная его задача — обеспечить видимость для обходчиков и ремонтных бригад. Машинист ведёт поезд по сигналам светофоров и ориентируется на свет в конце тоннеля у приближающейся станции. Полноценное рабочее освещение в тоннелях включают только при проведении технических работ в ночное время.
Какие светильники лучше для тоннелей метро — линейные или точечные?
Для тоннелей чаще используют компактные промышленные светильники в герметичных корпусах, размещённые на стенах с определённым шагом. Линейные модели применяют реже — из-за ограничений по габариту подвижного состава и сложности монтажа на криволинейных участках. Главные критерии: степень защиты IP65 и выше, виброустойчивость и длительный межсервисный интервал.
Как часто меняют светильники на станциях метро?
При использовании качественных светодиодных приборов с ресурсом 50 000–100 000 часов замена может не потребоваться 7–12 лет при круглосуточной эксплуатации. Люминесцентные лампы менялись значительно чаще — каждые 1–3 года. Замена светильников проводится в ночные технологические окна, когда движение поездов прекращается.
Можно ли заказать светильники для объектов метрополитена у DC-Light?
Да. DC-Light изготавливает промышленные и линейные светодиодные светильники, которые могут применяться на объектах транспортной инфраструктуры. Мы производим приборы с требуемой степенью защиты, виброустойчивостью и ресурсом, в том числе по индивидуальному техническому заданию. Сроки изготовления типовых моделей — от 3 рабочих дней, нестандартных — от 5 до 14 рабочих дней.
Выполняет ли DC-Light светотехнический расчёт для подземных объектов?
Да, наши инженеры выполняют расчёты в DIALux. Для подготовки расчёта потребуются планы помещений с размерами, высота потолков, материалы отделки и требуемые уровни освещённости. По результатам вы получите схему расстановки светильников, спецификацию и визуализацию.
