Освещение в полиграфии — это не вопрос «чтобы было видно», а инструмент контроля цвета на каждом этапе производства: от приёма оригинала до финальной сверки тиража. Неправильный свет в цветокорректорской искажает оценку оттенков, и оператор отпускает в печать тираж, который заказчик возвращает по рекламации. Ниже — практическое руководство по нормативам, подбору источников света и типовым ошибкам при проектировании освещения типографий и полиграфических цехов.
Почему полиграфия требует особого света
Цвет, который видит человеческий глаз, — это не свойство объекта, а результат взаимодействия света и отражающей поверхности. Один и тот же оттиск под лампой накаливания, люминесцентной трубкой и дневным светом из окна будет выглядеть по-разному. В быту это не имеет значения. В типографии — становится причиной брака: цветопроба, согласованная с заказчиком под «тёплым» освещением, в печатном зале под холодными лампами видится совсем иначе, и корректор принимает решение, которое не совпадает с реальностью тиража.
Чтобы исключить этот разрыв, полиграфическая отрасль давно работает по единому стандарту: нормированный белый свет 5000 K с высоким индексом цветопередачи на всех зонах, где оценивается цвет. Этот стандарт закреплён в ISO 3664 — международной норме, описывающей условия визуального контроля в графических технологиях. В нём задаются не только цветовая температура и CRI, но и освещённость просмотровой поверхности, равномерность распределения света и допустимый уровень фоновой подсветки.
Вторая причина жёстких требований — усталость оператора. Цветокорректор за смену оценивает сотни оттисков. При некачественном свете с высокой пульсацией или искажённой цветопередачей глаз быстро теряет чувствительность, ошибки накапливаются к концу смены. Правильное освещение в полиграфии — это не только про соответствие цвета, но и про стабильность работы персонала на всём рабочем дне.
Нормы и ключевые параметры света в типографии
Проектирование освещения полиграфического цеха опирается на несколько числовых параметров, от которых зависит корректная оценка продукции. Их нельзя выбирать «на глаз» или отталкиваться от ощущений заказчика — они жёстко заданы стандартами и связаны с физиологией зрения.
Цветовая температура — 5000 K
Стандарт полиграфии — 5000 K (D50). Это нейтральный белый свет без тёплых или холодных оттенков, эквивалент усреднённого дневного света. В IT-индустрии и при работе с мониторами чаще применяют 6500 K (D65), но для оценки отпечатков на бумаге именно 5000 K даёт совпадение с цветом, который увидит конечный читатель при рассматривании полиграфической продукции в естественных условиях. Отклонение даже на 300–500 K уже заметно для опытного корректора.
Индекс цветопередачи CRI — не ниже 90, оптимально 95+
CRI (Ra) показывает, насколько точно источник света воспроизводит цвета по сравнению с эталоном. Обычные офисные лампы имеют Ra 70–80 — этого достаточно, чтобы видеть, но недостаточно, чтобы различать оттенки красок. Для полиграфии минимальный порог — Ra 90, а для зон цветовой корректировки и согласования с заказчиком — Ra 95 и выше. Дополнительно оценивается индекс R9 — способность передавать насыщенный красный цвет, который у большинства светодиодов традиционно «проседает».
Освещённость — от 1500 до 2000 лк на просмотровой поверхности
На столе просмотра оттисков, цветопроб и слайдов требуется 1500–2000 лк. Для основного производственного зала с печатными машинами достаточно 500–750 лк. Для рабочих мест с мониторами — 300–500 лк при условии, что свет не бликует на экране. Равномерность освещения на просмотровом столе должна быть не ниже 0,7 — перепад в пределах рабочей зоны не более 30 %.
Пульсация — менее 1 %
Коэффициент пульсации светового потока критичен при длительной работе с печатной продукцией. Дешёвые светодиодные светильники с недорогими драйверами дают пульсацию 15–30 %, что вызывает хроническое утомление глаз и головные боли у цветокорректоров. Для полиграфических цехов используются модели с пульсацией не более 1 % — такие драйверы дороже стандартных, но являются обязательным требованием для отрасли.
Стандарт ISO 3664 выделяет два режима контроля. P1 — режим точной оценки и согласования с заказчиком (2000 лк, D50, Ra ≥ 90, R9 ≥ 0). P2 — режим просмотра готовой продукции в «условиях потребителя» (500 лк). В цехе должны быть организованы обе зоны — путать их нельзя: оттиск, принятый по P1, повторно проверяется по P2, чтобы подтвердить, что он будет корректно выглядеть и в обычном освещении.
Чек-лист перед заказом светильников для полиграфического производства
- Определена площадь каждой зоны: цветокорректорская, печатный зал, допечатка, послепечатная обработка, склад
- Для каждой зоны зафиксированы требования по освещённости в люксах и режим ISO 3664 (P1 или P2)
- Проверена цветовая температура: 5000 K для всех зон работы с цветом, не «тёплый» и не «холодный» свет
- CRI ≥ 90 для общих зон, CRI ≥ 95 и R9 ≥ 50 — для цветокорректорской и зоны согласования
- Указан требуемый коэффициент пульсации — не более 1 %
- Просчитана равномерность освещённости на просмотровых столах (минимум 0,7)
- Выбран тип потолка и способ монтажа: подвесной, накладной, встраиваемый под «Армстронг» или «Грильято»
- Учтено отсутствие прямой засветки экранов мониторов и бликов на глянцевой бумаге
- Запрошены протоколы измерений CRI, R9, пульсации и цветовой температуры от производителя
Какие светильники применяют в полиграфических цехах
Подбор светильников для полиграфии зависит от зоны цеха и характера работы. Одной универсальной модели, которая закрывает все задачи типографии, не существует — система строится из нескольких типов приборов, каждый под свою функцию.

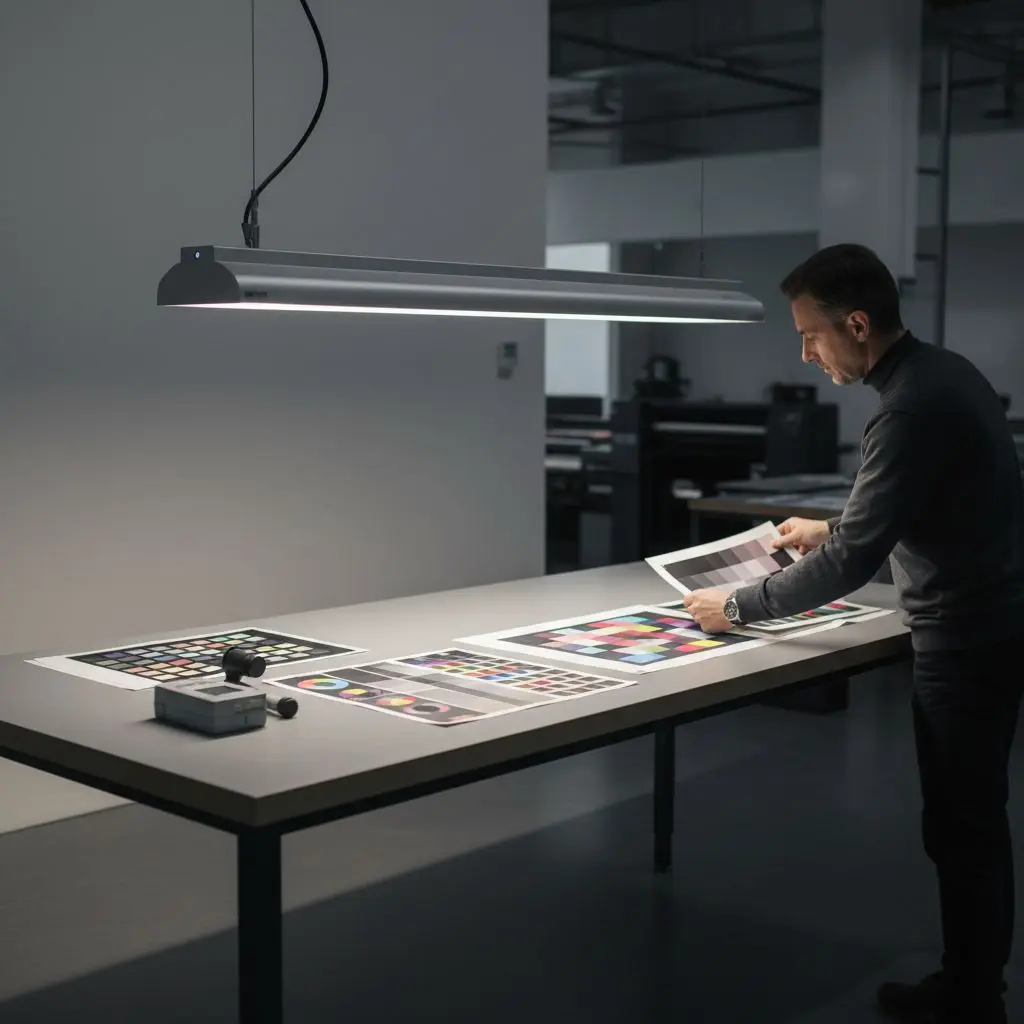

Линейные светильники для производственного зала. Основа освещения печатного цеха — подвесные линейные светильники длиной от 1200 до 2400 мм. Они дают равномерный заливающий свет без провалов освещённости, легко масштабируются под любую площадь и геометрию помещения. Для зон с высокими потолками (от 4 м) выбирают модели повышенной мощности, для стандартных цехов до 3,5 м — линейки средней мощности с матовым опаловым рассеивателем.
Встраиваемые панели для зон с подвесным потолком. В офисных помещениях типографий, зонах допечатной подготовки и административных участках применяют светильники под «Армстронг» и «Грильято». Для полиграфии это должны быть специализированные модели с CRI 90+, а не обычные офисные панели. Внешне они не отличаются, но протокол измерений показывает разные характеристики — и реальное поведение света при работе с цветом различается кардинально.

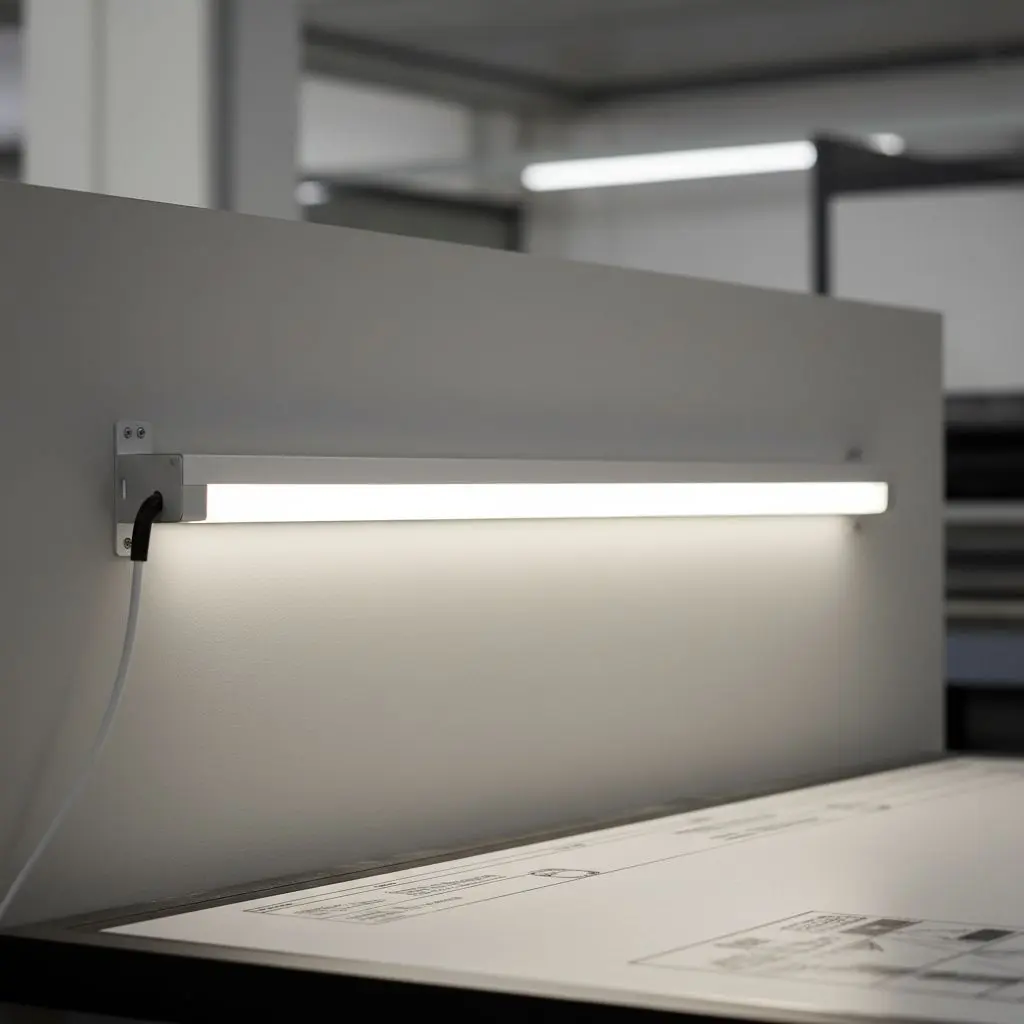

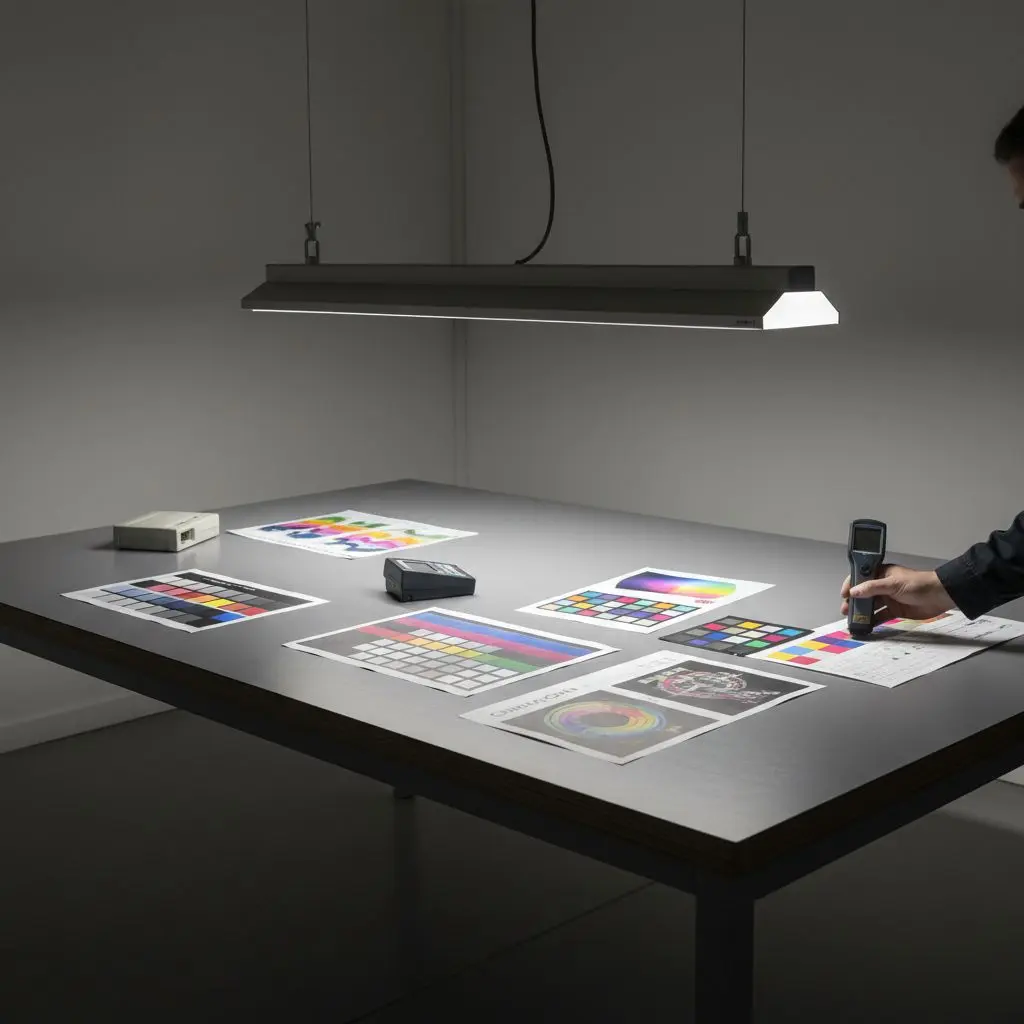

Настенные и накладные светильники для цветокорректорских зон. Просмотровый стол оснащается светильником, установленным непосредственно над рабочей поверхностью. Подходят настенные линейные светильники или подвесные модели с узконаправленным распределением света. Главное требование — равномерное освещение всей поверхности стола и отсутствие бликов на оттисках, особенно глянцевых.
Промышленные светильники для складов и зон послепечатной обработки. На участках резки, фальцовки, упаковки и на складах требования к цветопередаче ниже — достаточно CRI 80. Здесь применяют промышленные светильники с повышенной механической защитой корпуса, устойчивые к бумажной пыли. Цветовая температура на этих участках может быть выше — 4000–5000 K, приоритет отдаётся освещённости и энергоэффективности.
Специализированные просмотровые кабины. Для согласования цветопроб с заказчиком и арбитражной оценки брака применяются закрытые кабины с нормированным светом D50 (5000 K). Это узкоспециализированное оборудование, которое заказывают у профильных поставщиков и не изготавливают под объект — но именно под такие кабины в цехе должна быть спланирована отдельная зона со стабильным фоновым освещением и нейтральными серыми стенами.
Типичные ошибки при проектировании освещения типографии
Ошибки, которых стоит избегать
- Выбор светильников только по цветовой температуре без контроля CRI. Заказчик видит в спецификации «5000 K» и считает, что этого достаточно. Фактически без показателей Ra и R9 светильник может давать формально белый свет, но с провалом в красном спектре — и оттиски с насыщенной красной краской будут выглядеть блёкло. Правильно: в ТЗ указывать цветовую температуру, CRI (Ra), R9 и требовать протокол измерений от производителя.
- Смешивание источников света с разной цветовой температурой в одном помещении. В цехе остаются старые люминесцентные светильники 4000 K, а новые светодиодные устанавливают на 5000 K. В зоне перехода цвет оттиска визуально «плывёт», и корректор не может стабильно оценивать материал. Правильно: при модернизации заменять освещение всей зоны целиком, не оставляя «островков» старого света.
- Игнорирование коэффициента пульсации. Для снижения стоимости закупают светильники без указания пульсации или с характеристикой «менее 20 %». Через несколько месяцев персонал жалуется на усталость глаз и головные боли, падает производительность. Правильно: закладывать в ТЗ пульсацию не более 1 % и запрашивать измерение люксметром с функцией измерения пульсации при приёмке.
- Размещение светильника строго над монитором оператора допечатной подготовки. Прямой свет отражается от экрана, создавая паразитные блики, которые искажают восприятие цвета на мониторе. Оператор подсознательно компенсирует это настройками, и файл уходит в печать с неправильной цветокоррекцией. Правильно: размещать источники света сбоку от рабочего места, использовать матовые рассеиватели, контролировать яркость отражения от экрана (не более 200 кд/м²).
- Цветные или отражающие поверхности вокруг просмотрового стола. Рядом с зоной контроля красные стены, жёлтый шкаф или блестящий металлический стеллаж. Отражённый от них свет подкрашивает оттиски, и корректор принимает ложные решения. Правильно: стены и мебель в зоне цветокорректорской — нейтрально-серые (Munsell N7 или близкие), матовые, без ярких элементов в поле зрения.
Свет в типографии — это метрология, а не дизайн. Световые параметры цеха нужно периодически измерять и документировать: раз в 6–12 месяцев проверять освещённость, равномерность, пульсацию и цветовую температуру. Светодиоды со временем деградируют — через 3–4 года эксплуатации параметры могут выйти за пределы стандарта, и цех перестаёт соответствовать ISO 3664, хотя визуально «всё светит как раньше».
Сравнение требований к свету по зонам полиграфического производства
| Зона | Освещённость, лк | Цветовая температура | CRI (Ra) | Пульсация | Тип светильника |
|---|---|---|---|---|---|
| Цветокорректорская (P1) | 1500–2000 | 5000 K (D50) | ≥ 95, R9 ≥ 50 | ≤ 1 % | Настенные / подвесные линейные над столом |
| Зона сверки с заказчиком | 2000 | 5000 K (D50) | ≥ 95 | ≤ 1 % | Просмотровая кабина D50 |
| Печатный цех | 500–750 | 5000 K | ≥ 90 | ≤ 5 % | Подвесные линейные, промышленные |
| Допечатная подготовка | 300–500 | 5000 K | ≥ 90 | ≤ 5 % | Встраиваемые панели «Армстронг», «Грильято» |
| Послепечатная обработка | 500 | 4000–5000 K | ≥ 80 | ≤ 10 % | Линейные накладные, промышленные |
| Склад готовой продукции | 200–300 | 4000–5000 K | ≥ 70 | ≤ 15 % | Промышленные подвесные |
Нестандартные светильники для типографий: когда нужен заказ у производителя
Типография — объект со специфической геометрией. Печатные машины имеют нетиповые габариты, цветокорректорские зоны проектируются индивидуально под оборудование заказчика, просмотровые столы бывают разной длины и формы. Серийные светильники из каталога часто не попадают в нужный размер: линейка длиной 1200 мм слишком коротка для стола 1800 мм, а две лампы 1200 мм стыкуются с тёмной полосой на месте соединения — и на этой полосе оттиск будет оцениваться иначе, чем на освещённых участках.
DC-Light — завод в Санкт-Петербурге — производит линейные светильники любой длины под задачу заказчика. Серийные модели из каталога отгружаются от 3 рабочих дней, нестандартные изделия по чертежу, эскизу, ТЗ или фото — от 5 до 14 рабочих дней. Минимальный заказ — от 1 штуки, что удобно для типографий, которым нужно дооснастить одну цветокорректорскую зону, а не закупать партию целиком.
При заказе нестандартной модели для полиграфии важно согласовать не только длину и способ монтажа, но и тип драйвера (низкопульсационный), параметры светодиодов (CRI 95+, R9 ≥ 50, стабильная цветовая температура 5000 K ± 100 K) и конструкцию рассеивателя. В каталоге также доступны линейные светильники в разных исполнениях и офисные светильники под подвесные потолки — для допечатных участков и административных зон типографии. Продукция сертифицирована, соответствует ГОСТ, доставка — по всей России и СНГ.
Частые вопросы об освещении полиграфических производств
Почему именно 5000 K, а не 6500 K как у мониторов?
Стандарт 6500 K (D65) используется для калибровки мониторов и работы с изображением на экране. 5000 K (D50) — стандарт для оценки отпечатков на бумаге, потому что он лучше совпадает с усреднённым дневным светом, при котором потребитель увидит готовую полиграфическую продукцию. Оба стандарта закреплены в ISO 3664: D65 — для экранных задач, D50 — для работы с оттисками.
Подойдут ли обычные офисные светодиодные светильники для небольшой типографии?
Для административных помещений и зон резки-упаковки — да. Для цветокорректорской, участка согласования с заказчиком и зоны печати, где оператор оценивает выходящий оттиск, — нет. Обычные офисные модели имеют CRI 80 и 4000 K, чего недостаточно для корректной оценки цвета. На таких участках нужны специализированные светильники с CRI ≥ 90 и температурой 5000 K.
Что такое R9 и почему он важен для типографии?
R9 — показатель передачи насыщенного красного цвета, один из дополнительных индексов в системе цветопередачи. Общий CRI (Ra) усредняется по 8 базовым цветам, и светильник может иметь Ra 90 при провале на красном до R9 = 0. Для полиграфии, где красные и пурпурные оттенки присутствуют в большинстве тиражей, рекомендуется R9 не ниже 50, а для премиум-зон — от 80.
Как проверить, что поставленные светильники соответствуют заявленным параметрам?
При приёмке запрашивают протокол измерений от производителя с указанием Ra, R9, цветовой температуры и пульсации. Дополнительно измеряют освещённость люксметром на рабочих поверхностях и коэффициент пульсации пульсметром. Если параметры не совпадают со спецификацией — это основание для замены по гарантии.
Можно ли заказать светильник нестандартной длины для просмотрового стола?
Да. Линейные светильники изготавливают по индивидуальным размерам: длина может быть подобрана точно под габарит стола, чтобы исключить стыковку нескольких стандартных моделей и тёмные полосы на поверхности контроля. Сроки изготовления нестандартных моделей — от 5 до 14 рабочих дней, минимальный заказ — от 1 штуки.
Нужно ли делать светотехнический расчёт для типографии?
Да, обязательно. Расчёт в DIALux или аналогичной программе показывает распределение освещённости по зонам, равномерность на просмотровых столах и фактическое соответствие нормам. Без расчёта легко получить цех, где формально стоят правильные светильники, но на рабочих местах освещённость ниже нормы или есть перепады, мешающие оценке цвета.
Как часто нужно менять светильники в полиграфическом цехе?
Светодиодные светильники не «перегорают» как люминесцентные, но постепенно деградируют: падает световой поток и смещается цветовая температура. Для полиграфии рекомендуется проводить контрольные замеры раз в 6–12 месяцев. Полная замена обычно требуется через 5–7 лет, а на участках с повышенными требованиями к точности цвета — через 3–4 года.
