Освещение ЖД станций, путей, стрелочных горловин и переездов — инфраструктурная задача, где от качества света напрямую зависит безопасность движения и работа персонала в ночную смену. Здесь нельзя ориентироваться только на яркость: нормативы ГОСТ Р 54984-2012 требуют учитывать коэффициент пульсации, ослеплённость, равномерность и стойкость приборов к вибрациям и погоде. Разбираем, как выстроить рабочую систему освещения железнодорожных объектов — от выбора мачт и светильников до типовых просчётов, которые приходится переделывать уже после сдачи.
Что делает ЖД-освещение особенным: связь задач с выбором оборудования
Железная дорога работает круглосуточно. Сцепка вагонов, осмотр ходовой части, перевод стрелок, формирование составов, приёмо-отправочные операции — всё это продолжается и в тёмное время суток, причём значительная часть действий выполняется людьми на путях, среди движущегося подвижного состава. Это определяет три ключевых отличия освещения железнодорожных объектов от любой другой наружной светотехники.
Первое — высокая цена ошибки. Слабая освещённость стрелочной горловины или междупутья создаёт прямую угрозу жизни работника. Пересвет в зоне прохода поездов, наоборот, ослепляет машиниста и может скрыть сигнал светофора. Поэтому нормы задают не только минимум, но и верхние пределы, и жёстко регламентируют показатель ослеплённости.
Второе — условия эксплуатации. Приборы работают при температурах от −50 до +50 °C, в постоянной вибрации от проходящих составов, в запылённом воздухе, под дождём, снегом и обледенением. Корпус должен иметь степень защиты не ниже IP65, ударопрочность — IK08 и выше, а драйвер обязан сохранять параметры в широком диапазоне напряжений сети.
Третье — сложная геометрия объекта. Парк путей — это вытянутое пространство шириной 50–200 метров и длиной до нескольких километров, с множеством вертикальных преград: вагоны, контактная сеть, опоры, мостовые переходы. Осветить такую территорию равномерно точечными светильниками невозможно — применяются высокомачтовые опоры 20–30 метров с группой прожекторов на короне.
Нормативная база и виды освещения на железнодорожных объектах
Ключевой документ — ГОСТ Р 54984-2012 «Освещение наружное объектов железнодорожного транспорта. Нормы и методы контроля». Он устанавливает нормы наружного освещения железнодорожных путей, станций, переездов, пунктов пропуска и смежных зон. Параллельно действуют СП 52.13330, ведомственные инструкции РЖД и требования по применению технических средств охраны на приграничных станциях.
Стандарт выделяет пять функциональных видов освещения, и каждый решает свою задачу:
- Рабочее — основной свет для нормального режима работы станции, депо, грузового фронта, пассажирской платформы.
- Дежурное — пониженный уровень освещённости для периодов минимальной активности, когда не ведутся манёвры и обслуживание.
- Охранное — свет по периметру, обеспечивающий видимость ограждений, контрольно-следовой полосы и подходов к объекту.
- Аварийное (резервное) — запасное освещение, включаемое при отказе основного питания, чтобы безопасно завершить текущие операции.
- Эвакуационное — обозначает пути выхода персонала и пассажиров при ЧС.
Нормы освещённости различаются по зонам объекта. Для путей приёмо-отправочного парка — 5 лк, для стрелочных горловин сортировочного парка — 10 лк, для зоны расцепки вагонов на горке — до 20 лк, для открытых грузовых фронтов — 10–20 лк, для пассажирских платформ — 10–30 лк в зависимости от класса станции, для ремонтных цехов депо — 200 лк и выше. Отдельно нормируются освещение железнодорожных переездов: на подходе к полотну и в зоне шлагбаума — не менее 5 лк с равномерностью не хуже 1:3.
Коэффициент пульсации светового потока для постоянных рабочих мест не должен превышать 20 %, а для зон визуальной работы (осмотр вагонов, работа составителя поездов) — 10 %. Показатель ослеплённости — не выше 150 для мачтовых установок и 40 для осветительных приборов на малой высоте. Эти цифры — не абстракция: в проекте они проверяются расчётом в DIALux или аналоге по реальной модели путевого развития.
Что подготовить перед заказом светильников для ЖД-объекта
- Схему путевого развития с указанием парков, стрелочных горловин, переездов и пассажирских платформ
- Существующие и проектируемые опоры освещения с высотами и координатами
- Класс станции и режим работы (круглосуточный, односменный, сезонный) — влияет на баланс рабочего и дежурного освещения
- Климатический район по ГОСТ 16350 — определяет требования к температурному диапазону драйверов и материалу корпуса
- Характеристики сети питания: напряжение, допустимые просадки, наличие резервного ввода для аварийного освещения
- Требования заказчика по управлению: астрономический таймер, фотореле, диспетчеризация через АСУ
- Необходимость сертификации по нормам ОАО «РЖД» и включения приборов в реестр разрешённой продукции
- Ограничения по световому загрязнению смежных территорий (жилая застройка, автодороги, аэропорты) — определяют выбор оптики и экранов
Типы осветительных приборов для станций, путей и переездов
Единого «железнодорожного светильника» не существует. Проект включает несколько категорий приборов, каждая решает свою часть задачи. Экономить на разнообразии — значит либо перерасходовать мощность, либо получить непокрытые зоны.

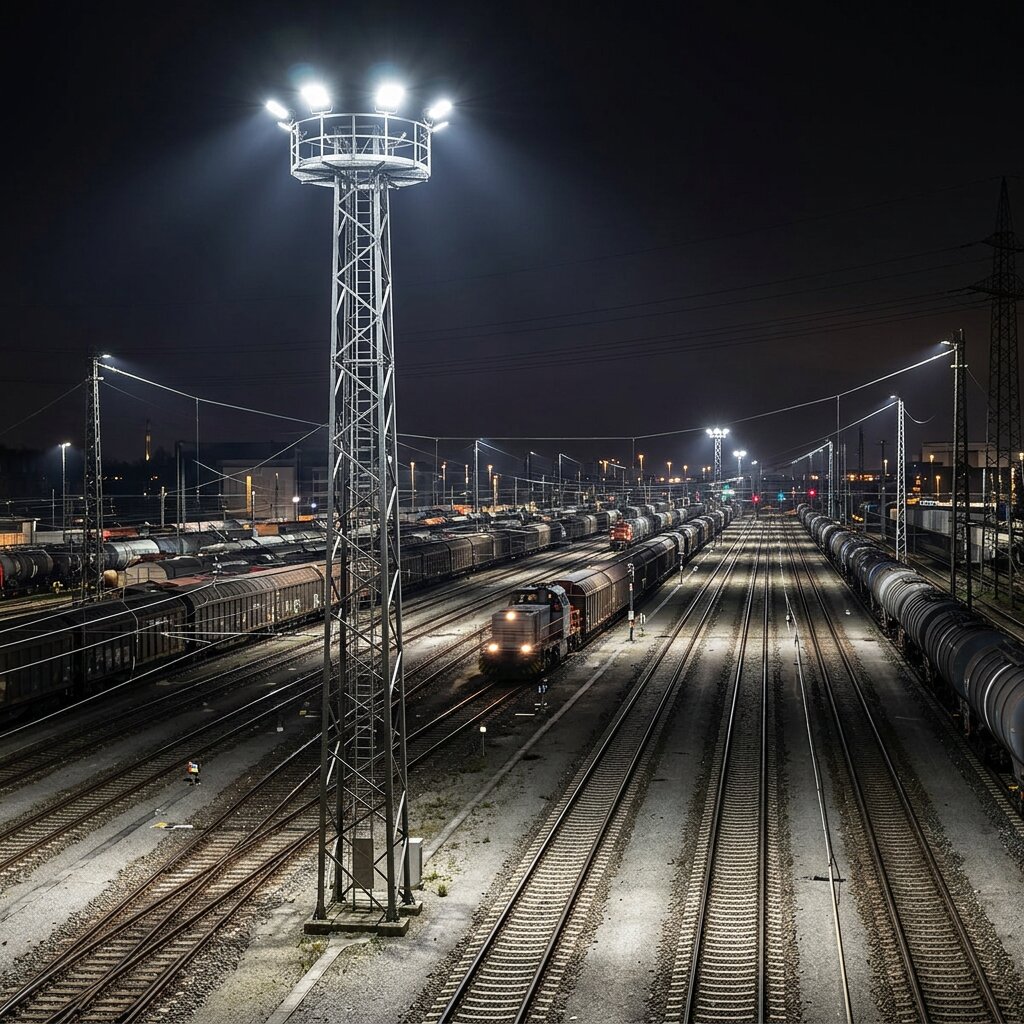

Прожекторы для высокомачтовых установок
Основной инструмент освещения парков путей и сортировочных горловин. Устанавливаются группами по 4–12 штук на «корону» мачты высотой 20–30 метров. Угол излучения — от 15° (дальний заливающий свет) до 60° (ближняя зона). Мощность — от 150 до 600 Вт на прибор, световой поток — 20 000–90 000 лм. Для ЖД-объектов критичен асимметричный рефлектор: он направляет поток на полотно, не засвечивая небо и окна машиниста.

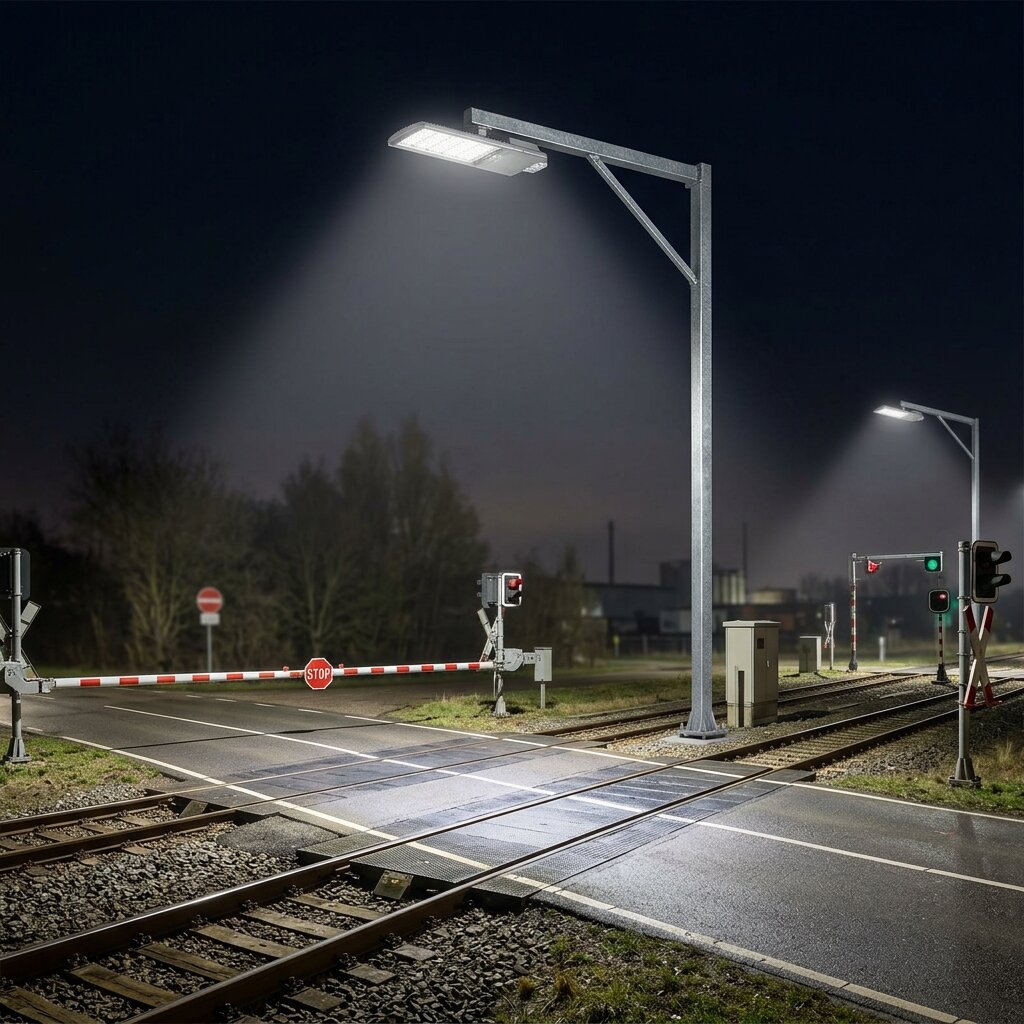

Консольные уличные светильники
Используются для освещения железнодорожных переездов, подъездных автодорог, служебных проходов, пассажирских платформ малых станций. Монтируются на опоры высотой 8–12 метров с консолью 1,5–3 метра. Оптика — дорожного типа с кривой силы света «широкая» или «очень широкая». Для ЖД-переездов применяют модели серии уличных светильников с IP66 и ударопрочностью IK09.
Парковые и пешеходные светильники
Для пассажирских платформ пригородных и городских станций, вокзальных площадей, подходов к пешеходным мостам. Высота опор — 4–6 метров, мощность — 30–80 Вт. Здесь важна декоративная составляющая — платформа вокзала формирует первое впечатление о населённом пункте. Для этой зоны подходят парковые светильники с корпусом из анодированного алюминия и защитой IP65.
Промышленные светильники для депо и ремонтных цехов
В локомотивных и вагонных депо нужны приборы с высокой светоотдачей, равномерным распределением потока и возможностью обслуживания без разборки. Применяются подвесные модели типа «колокол» и линейные конструкции для осмотровых канав. В цехах с нормой 200 лк и выше закладывают промышленные светильники с диммированием для экономии в ночные смены.

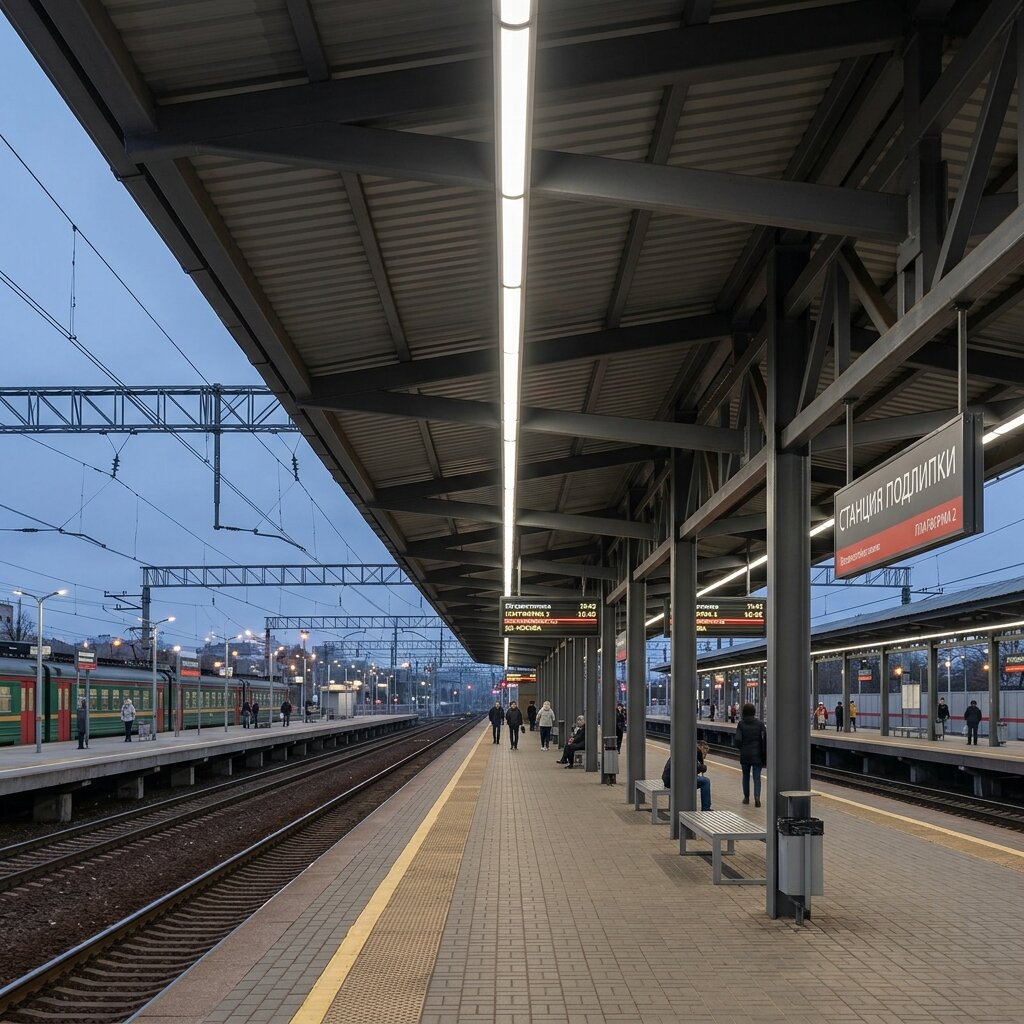

Линейные светильники для платформ и тоннелей
Закрытые пассажирские платформы, подземные переходы, пешеходные тоннели под путями требуют равномерного рассеянного света без выраженных пятен. Оптимальное решение — накладные линейные светильники в антивандальном корпусе IK10. Длина модулей подбирается кратно пролётам потолка, чтобы стыки совпадали с архитектурными осями.
Эффективность (светоотдача) — базовый критерий отбора. По требованиям к наружному освещению объектов железнодорожного транспорта современный LED-прибор должен выдавать не менее 130 лм/Вт, индекс цветопередачи Ra ≥ 70 (для зон визуального контроля — Ra ≥ 80), срок службы не менее 50 000 часов, гарантия производителя — от 5 лет. Приборы с показателями ниже этих порогов закладывать в проект нецелесообразно — они не окупят разницу в цене за счёт экономии электроэнергии.
Сравнение решений для разных зон железнодорожной инфраструктуры
| Зона объекта | Тип прибора | Высота установки | Норма освещённости | Цветовая температура | Степень защиты |
|---|---|---|---|---|---|
| Парк приёмо-отправочных путей | Прожекторы на мачте | 21–30 м | 5 лк | 4000–5000 K | IP66 |
| Стрелочные горловины | Прожекторы, асимметричные | 21–30 м | 10 лк | 4000–5000 K | IP66 |
| Сортировочная горка | Прожекторы высокой мощности | 28–30 м | 10–20 лк | 5000 K | IP66 |
| ЖД переезд | Консольные уличные | 8–12 м | 5–10 лк | 4000 K | IP66, IK09 |
| Пассажирская платформа | Консольные / парковые / линейные | 5–8 м | 10–30 лк | 3500–4000 K | IP65 |
| Грузовой фронт | Прожекторы, линейные промышленные | 12–18 м | 10–20 лк | 4000–5000 K | IP65 |
| Ремонтный цех депо | Промышленные подвесные | 6–10 м | 200–300 лк | 4000 K | IP54 |
| Осмотровая канава | Линейные с рассеивателем | В канаве | 150–200 лк | 4000 K | IP65, IK08 |
Типичные ошибки в проектах освещения железнодорожных станций
Ошибки, которых стоит избегать
- Симметричная оптика вместо асимметричной на мачтовых установках. Проектировщик закладывает универсальные прожекторы с круговой диаграммой, ставит их на мачту — и половина потока уходит в небо, а часть слепит машинистов встречных поездов. В результате норма на путях не выдерживается, а показатель ослеплённости выходит за пределы ГОСТ. Правильно: для мачт высотой 21–30 метров применять прожекторы с асимметричной кривой силы света (тип «S» или «AS»), направленные под расчётным углом на рабочую зону без засвета верхней полусферы.
- Игнорирование пульсаций светового потока. В погоне за ценой в проект попадают светильники с дешёвыми драйверами, где коэффициент пульсации достигает 25–40 %. Для рабочих мест составителей поездов, осмотрщиков вагонов, дежурных по станции это прямое нарушение норм — и причина хронического утомления персонала. Правильно: требовать от поставщика протокол измерений пульсации, закладывать приборы с документально подтверждённым показателем менее 5 % для зон постоянной работы.
- Отсутствие расчёта световой нагрузки на контактную сеть. Прожекторы ставят без учёта траектории движения токоприёмника и диспетчерских сигналов. После сдачи выясняется, что свет бьёт машинисту в глаза на определённом участке пути или затеняет сигнальные огни светофора. Правильно: на этапе проекта моделировать сцену с положением локомотивов, проверять видимость сигналов с кабины и ослеплённость по направлению движения.
- Выбор корпуса без учёта вибраций и обледенения. Обычные «уличные» светильники с защёлкивающейся крышкой на пружинных зажимах после полугода работы рядом с путями расшатываются от вибрации, в корпус попадает влага, драйвер выходит из строя. Правильно: для ЖД-объектов использовать литые алюминиевые корпуса с винтовым креплением крышки, IP66, вибростойкостью по ГОСТ 30546.1 и комплектом уплотнений из силикона, сохраняющих эластичность при −50 °C.
- Экономия на аварийном и эвакуационном освещении. Проектом предусмотрено только рабочее освещение, а резервный контур оставлен «на потом». В результате при отключении питания персонал оказывается в темноте посреди путевого развития. Правильно: с самого начала закладывать отдельную линию аварийного питания с автоматическим вводом резерва и светильники со встроенным блоком БАП на 1–3 часа автономной работы для ключевых зон — пешеходных переходов, выходов с платформ, рабочих мест дежурных.
Переделка системы освещения на действующей станции — это не просто замена приборов. Это согласование «окон» для работ, привлечение изолирующих бригад, отключение участков контактной сети, работа в ночную смену. Стоимость переделки в 3–4 раза превышает разницу между «дешёвым» и «правильным» светильником на этапе проектирования. Светотехнический расчёт до закупки снимает этот риск.
Когда нужны нестандартные светильники и что это даёт на ЖД-объектах
Типовые модели из каталога закрывают примерно 70 % задач по освещению железнодорожных объектов: парки путей, стандартные переезды, типовые платформы. Остальные 30 % — там, где геометрия объекта, климатические условия или архитектурная задача не укладываются в серийные размеры. Именно здесь производственная линия получает преимущество над перепродавцом.
Характерные примеры для ЖД-инфраструктуры: линейные светильники нестандартной длины под ригель навеса конкретной платформы (например, 3640 мм вместо типовых 1200 или 1500), прожекторы с особым углом наклона оптики для мачт на кривых участках пути, корпуса в окраске RAL 7024 под фирменный стиль вокзального комплекса, усиленные кронштейны для монтажа на бетонные опоры контактной сети, модели со встроенным БАП под конкретное время автономной работы.
DC-Light — завод в Санкт-Петербурге — выпускает серийные приборы из каталога в срок от 3 рабочих дней и нестандартные изделия по чертежу, эскизу или ТЗ — от 5 до 14 рабочих дней. Минимальный заказ — от одной штуки, что важно для точечной замены приборов на действующих станциях. Для фигурных конструкций платформенных навесов и вокзальных пространств можно заказать фигурные светильники под конкретную геометрию — прямоугольные, овальные, угловые профильные. Продукция сертифицирована, соответствует ГОСТ, поставляется с паспортами и протоколами испытаний. Доставка — по России и в страны СНГ.
Частые вопросы об освещении ЖД станций и переездов
Какая минимальная освещённость нужна для железнодорожного переезда?
По ГОСТ Р 54984-2012 для зоны железнодорожного переезда нормируется освещённость не менее 5 лк на уровне полотна с равномерностью не хуже 1:3. Для переездов с интенсивным движением на автодорогах I–II категории норма повышается до 10 лк. Дополнительно нормируется освещённость подходов за 50 метров до шлагбаума.
Можно ли использовать светодиодные прожекторы вместо ДРЛ и ДНаТ на действующих мачтах?
Да, и это основной сценарий модернизации. При замене нужно учитывать два момента: новая световая отдача обычно в 2–2,5 раза выше, поэтому прожекторов требуется меньше, но с асимметричной оптикой; существующие кронштейны и электрические линии чаще всего сохраняются, но проверяется соответствие по весу и питанию. Перерасчёт выполняется в DIALux по фактической геометрии мачты.
Какая цветовая температура оптимальна для освещения путей?
Для парков путей, сортировочных горловин и технологических зон рекомендуется 4000–5000 K. Такой свет обеспечивает высокую контрастность, лучшее различение деталей ходовой части вагонов, номеров на бортах и сигнальных знаков. Более тёплые оттенки (3000 K) применяются только на пассажирских платформах и вокзальных площадях для комфорта пассажиров.
Чему не должно препятствовать наружное освещение железнодорожной станции?
Освещение не должно препятствовать восприятию сигналов светофоров, ослеплять машинистов локомотивов, засвечивать сигнальные знаки и маневровые указатели, мешать работе видеокамер охраны и систем технического зрения. Именно поэтому применяют асимметричные прожекторы с отсечкой верхней полусферы и согласовывают расстановку с дистанцией сигнализации и связи.
Какая степень защиты корпуса обязательна для ЖД-светильников?
Для прожекторов на мачтах и светильников на открытых путях — IP66. Для приборов в зонах повышенной влажности (под платформами, в тоннелях, на мостовых переходах) — IP67. Ударопрочность — IK08 и выше, для зон возможного вандализма (пешеходные тоннели, платформы пригородных зон) — IK10.
Изготавливаете ли вы светильники под технические требования РЖД?
Да, DC-Light производит светильники по индивидуальным ТЗ заказчика, включая специфические требования по корпусу, оптике, креплению, температурному диапазону и встроенным блокам аварийного питания. Для нестандартных изделий срок — от 5 до 14 рабочих дней, минимальный заказ — одна штука. На продукцию оформляются паспорта и протоколы испытаний.
Можно ли получить светотехнический расчёт до размещения заказа?
Да, расчёт в DIALux выполняется инженерами DC-Light бесплатно. Для работы нужны: схема путевого развития или генплан объекта, высоты опор, требуемые нормы по зонам, класс станции. По результатам вы получаете спецификацию, карту освещённости и расчёт показателей пульсации и ослеплённости по контрольным точкам.
Сколько служит современный LED-прожектор на мачте ЖД-станции?
Качественный светодиодный прожектор с драйверами промышленного класса рассчитан на 70 000–100 000 часов до падения светового потока до 70 % от начального (L70). При круглосуточной работе это 8–11 лет. Критичный фактор — температурный режим радиатора и качество драйвера, поэтому мы даём гарантию от 5 лет на серийные модели.
