Мигает светодиодный светильник — с этой проблемой сталкиваются и в квартирах, и на коммерческих объектах. Мерцание LED-приборов раздражает, утомляет зрение и сигнализирует о неисправности, которая со временем приведёт к полному выходу оборудования из строя. В этой статье разбираем все причины, по которым моргают светодиоды — от ошибок электрики до дефектов драйвера — и даём пошаговый алгоритм диагностики, понятный даже без опыта в электромонтаже.
Мерцание во включённом состоянии: что происходит внутри светильника
Когда светодиодный светильник моргает во включённом состоянии, причина почти всегда связана с нестабильностью тока, поступающего на LED-матрицу. Светодиоды — токовые приборы: они реагируют на любое колебание силы тока изменением яркости. Если импульсный драйвер не справляется со сглаживанием пульсаций, матрица начинает мерцать с частотой 50–100 Гц — иногда заметно глазу, иногда фиксируется только камерой смартфона.
Основные причины мерцания во включённом состоянии делятся на три группы: проблемы электрической сети и проводки, неисправность блока питания (драйвера), дефекты самой светодиодной матрицы.
Проблемы с проводкой и контактами
Плохой контакт в клеммной колодке, распределительной коробке или на клеммах выключателя — одна из самых частых причин, по которой моргает светодиодный прожектор или потолочный LED-светильник. В месте неплотного соединения сопротивление возрастает, провод нагревается, на контакте образуется окисная плёнка. Характерный признак — мигание нерегулярное, хаотичное: светильник то работает нормально, то начинает моргать, особенно при вибрации или нагреве.
Проверять нужно не только место подключения прибора, но и все промежуточные соединения: клеммы автоматического выключателя в щитке, скрутки и зажимы в распределительных коробках, контакты подключения датчика движения (если он есть в цепи). Перепады напряжения в сети — ещё один внешний фактор: если напряжение проседает ниже 200 В или скачет выше 240 В, дешёвые драйверы не способны компенсировать разницу, и LED-матрица начинает пульсировать.

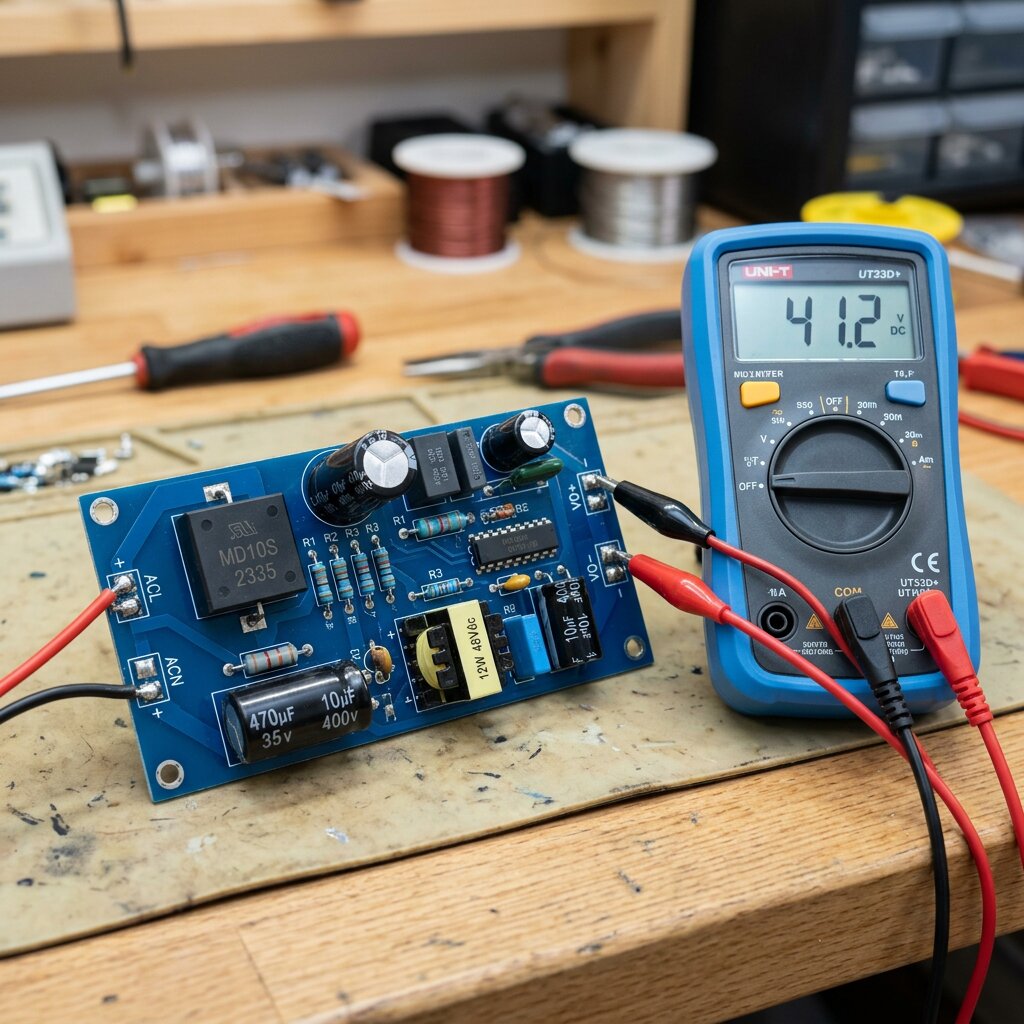

Неисправность драйвера
Драйвер — это импульсный блок питания, который преобразует сетевое напряжение 220 В в стабильный постоянный ток для светодиодов. Внутри него работают выпрямительный диодный мост, сглаживающий конденсатор, стабилизатор тока и управляющая микросхема. Выход из строя любого из этих элементов приводит к пульсации светового потока.
Вздувшийся конденсатор — самый распространённый дефект. Электролитический конденсатор сглаживает пульсации после выпрямления. Если его ёмкость упала (из-за перегрева, старения, низкого качества), амплитуда пульсации на выходе драйвера вырастает с допустимых 5 % до 30–50 %. Визуально это выглядит как быстрое мерцание или стробоскопический эффект. Вздувшийся конденсатор видно при внешнем осмотре платы — его верхняя крышка деформируется.
Дефект диодного моста. Если один из диодов выпрямителя пробит, на выходе появляется однополупериодное выпрямление вместо двухполупериодного. Частота пульсации удваивается, конденсатор не справляется, LED-матрица мерцает с частотой сети. Проверка выполняется мультиметром — замеряется падение напряжения на каждом диоде.
Как быстро проверить пульсацию. Включите камеру смартфона и направьте её на работающий светильник. Если на экране видны бегущие полосы — коэффициент пульсации превышает 10–15 %. Для точного замера используется пульсметр или люксметр с функцией измерения Кп. Допустимая пульсация для жилых и офисных помещений — не более 10 %, для рабочих зон с повышенными требованиями — менее 5 %.
Повреждение светодиодной матрицы
Светодиоды на матрице соединены группами — последовательно внутри группы и параллельно между группами. Если один диод в цепочке деградировал или отпаялся, вся группа начинает работать нестабильно: часть матрицы мерцает или гаснет. Визуально это видно как неравномерное свечение — одни участки ярче, другие тусклые или мигающие. Причина — некачественная пайка при сборке, перегрев в процессе эксплуатации или заводской дефект кристалла.
Мигание при выключенном выключателе: почему светильник светится в выключенном состоянии
Отдельная категория проблем — когда светодиодный светильник мигает после выключения или тускло светится при выключенном выключателе. Эта ситуация встречается массово и связана не с поломкой прибора, а с особенностями электрической цепи.
Выключатель с подсветкой. Это причина номер один. Внутри такого выключателя стоит неоновый индикатор или светодиод, подключённый параллельно контактам. Когда выключатель разомкнут, через индикатор протекает микроток — он же проходит через драйвер светильника. Этого тока недостаточно для полноценной работы, но хватает, чтобы конденсатор драйвера медленно заряжался. Когда заряд достигает порога срабатывания, драйвер кратковременно включается — происходит вспышка. Затем конденсатор разряжается, и цикл повторяется. Визуально светильник моргает с интервалом 1–5 секунд.
Решения: заменить выключатель с подсветкой на обычный; удалить неоновый индикатор из выключателя; установить шунтирующий резистор (100–500 кОм, 0,5–1 Вт) параллельно светильнику — он отведёт ток утечки на себя; подключить конденсатор для устранения мигания (0,1–0,47 мкФ, 400 В) параллельно клеммам прибора.
Наводка в проводке. Если фазный и нулевой провод проложены в одном пучке на большом протяжении, на отключённом проводе наводится остаточное напряжение — достаточное для слабого свечения LED-матрицы. Это чаще встречается в домах со старой алюминиевой проводкой.
Ошибка подключения: выключатель разрывает ноль, а не фазу. При таком монтаже фазный провод постоянно подаёт напряжение на вход драйвера. Даже при выключенном выключателе через цепь протекает ток утечки — светильник мерцает или тускло горит. Проверка выполняется индикаторной отвёрткой: при выключенном выключателе на клемме светильника не должно быть фазы.
Не игнорируйте мерцание при выключенном свете. Постоянные микроимпульсы тока ускоряют деградацию конденсатора в драйвере. Светильник, который сегодня слегка вспыхивает раз в несколько секунд, через полгода-год может выйти из строя полностью — сглаживающий конденсатор потеряет ёмкость, и мерцание перейдёт в постоянное мигание уже во включённом режиме.
Чек-лист диагностики мигающего светодиодного светильника
- Определите режим мигания: во включённом состоянии, при выключенном выключателе или при включении (первые секунды)
- Проверьте индикаторной отвёрткой, разрывает ли выключатель фазу — если на клемме светильника при выключенном свете есть фаза, подключение ошибочно
- Осмотрите выключатель — если в нём есть подсветка (неоновый индикатор или LED), это наиболее вероятная причина мигания в выключенном состоянии
- Проверьте все контакты в цепи: клеммы автомата, зажимы в распределительной коробке, соединения на клеммной колодке светильника — окисление или неплотная затяжка дают хаотичное мерцание
- Замерьте мультиметром напряжение на входе драйвера — отклонение более 10 % от 220 В указывает на проблему в сети
- Осмотрите плату драйвера — вздувшиеся конденсаторы, потемневшие резисторы или прогоревшие дорожки видны визуально
- Проверьте пульсацию камерой смартфона — бегущие полосы означают Кп выше 10–15 %
- Если светильник мигает при подключении к диммеру — убедитесь, что драйвер совместим с данным типом диммера (DALI, 1–10V, TRIAC)

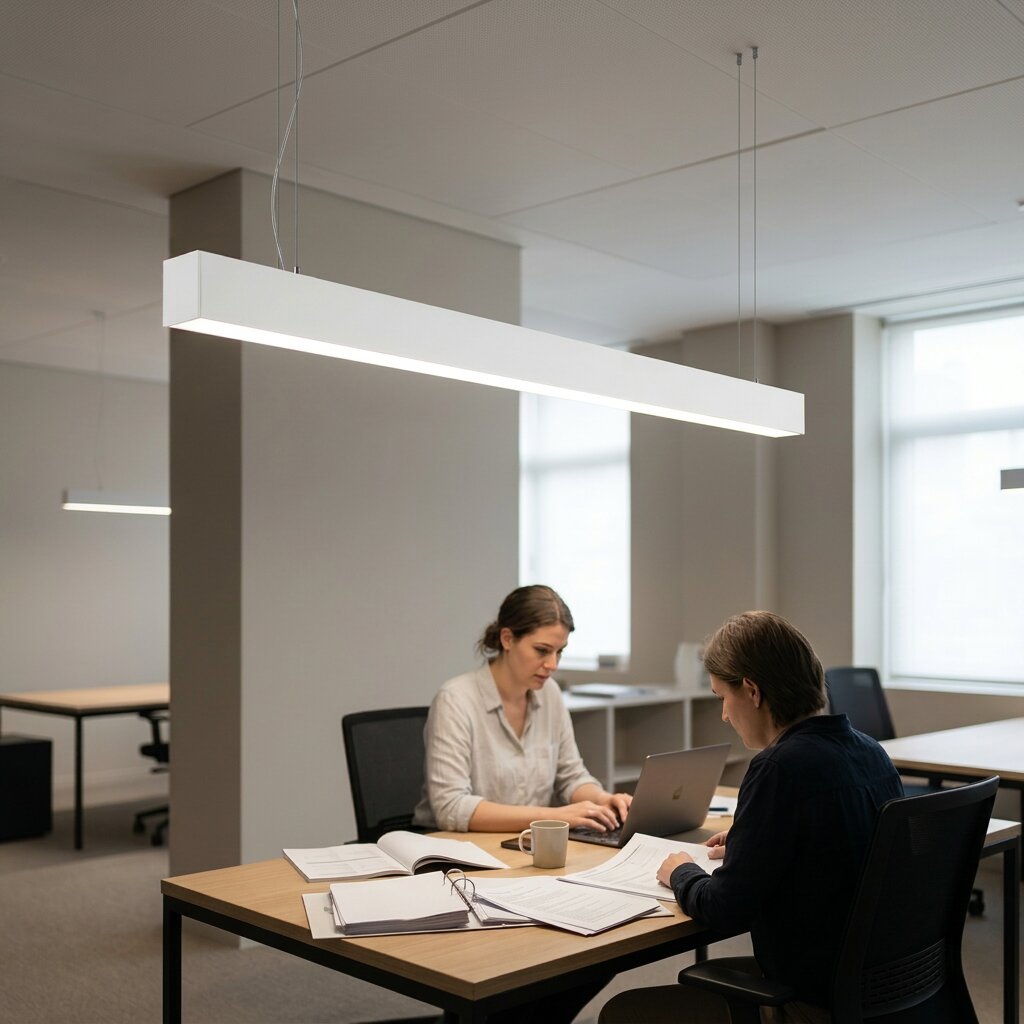

Несовместимость с диммером и датчиками: скрытая причина мерцания
Светильник мигает из-за диммера — ситуация, которая стала массовой с переходом на LED. Старые фазовые (TRIAC) диммеры, рассчитанные на лампы накаливания, работают по принципу отсечки части синусоиды напряжения. Для лампы накаливания с её инерционной нитью это проходит незаметно. Для светодиодного драйвера — нет: он получает искажённый сигнал и начинает нестабильно работать.
Типичные проявления несовместимости LED и диммера: светильник мерцает на минимальной яркости; при снижении яркости ниже определённого порога свет начинает мигать как стробоскоп; светильник гудит; при выключении через диммер прибор продолжает тускло светиться.
Решение — использовать драйверы с поддержкой диммирования и подходящие регуляторы. Для коммерческих и офисных объектов оптимален протокол DALI — он обеспечивает плавное регулирование от 1 до 100 % без мерцания. Для простых задач подходит аналоговый протокол 1–10V. Совместимость LED и диммера нужно уточнять у производителя светильников до закупки — это позволяет избежать проблем после монтажа.
Аналогичная ситуация возникает при подключении к инфракрасным датчикам движения. Некоторые модели датчиков пропускают через себя микроток в дежурном режиме — этого достаточно для мигания чувствительного LED-драйвера. Замена на датчик с «сухим контактом» (реле) или установка шунтирующего резистора решает проблему.
Сравнение причин мерцания по типу проявления
| Тип мигания | Характер | Вероятная причина | Способ диагностики | Решение |
|---|---|---|---|---|
| Хаотичное мерцание при включённом свете | Нерегулярное, с разной частотой | Плохой контакт в проводке или клеммах | Визуальный осмотр, пошевелить провода | Зачистить провод, протянуть контакты |
| Быстрое мерцание (стробоскоп) | Равномерное, 50–100 Гц | Вздувшийся конденсатор или дефект диодного моста в драйвере | Камера смартфона, осмотр платы | Замена конденсатора или драйвера целиком |
| Вспышки при выключенном выключателе | Редкие, раз в 1–5 секунд | Выключатель с подсветкой | Проверка типа выключателя | Убрать подсветку, поставить шунтирующий резистор |
| Тусклое свечение при выключенном свете | Постоянное, слабое | Выключатель разрывает ноль, наводка | Индикаторная отвёртка на клемме светильника | Переподключить выключатель на фазу |
| Мерцание на минимальной яркости | При работе с диммером | Несовместимость драйвера и диммера | Отключить диммер, подать полное напряжение | Заменить диммер на совместимый (DALI, 1–10V) |
| Мигание отдельных участков матрицы | Локальное, один сегмент | Дефект пайки или деградация LED-кристалла | Визуальный осмотр матрицы | Пропайка контактов или замена матрицы |
| Светильник горит в полнакала | Постоянное тусклое свечение | Пробит диод в выпрямителе, выход из строя стабилизатора | Замер выходного напряжения драйвера мультиметром | Ремонт или замена драйвера |
Типичные ошибки при устранении мерцания LED-светильников
Ошибки, которых стоит избегать
- Замена светильника вместо диагностики проводки. Если причина мерцания — плохой контакт в распределительной коробке или скачки напряжения в сети, новый светильник будет мигать точно так же. Прежде чем менять прибор, нужно проверить качество соединений и стабильность напряжения. Правильно: начинайте диагностику с электрики — от щитка к светильнику, а не наоборот.
- Установка шунтирующего резистора без расчёта мощности. Резистор, установленный для устранения мигания от выключателя с подсветкой, рассеивает энергию в виде тепла. Если его мощность недостаточна (менее 0,5 Вт при сопротивлении 100–200 кОм), он перегревается и может стать причиной возгорания в подрозетнике. Правильно: используйте резистор мощностью не менее 1 Вт, устанавливайте его в негорючем подрозетнике или в клеммной коробке.
- Подключение LED-светильника к фазовому диммеру без проверки совместимости. Большинство бытовых диммеров — фазовые (TRIAC), рассчитанные на резистивную нагрузку. При подключении светодиодного светильника без диммируемого драйвера прибор начинает мерцать, гудеть, а при минимальной яркости — работать как стробоскоп. Правильно: убедитесь, что драйвер поддерживает диммирование, и уточните тип протокола — DALI, 1–10V или совместимость с TRIAC.
- Самостоятельная замена конденсатора на плате драйвера без учёта параметров. Поставить конденсатор большей ёмкости «на глазок» — распространённая ошибка. Если ёмкость слишком большая, возрастает пусковой ток, и драйвер выходит из строя при каждом включении. Если напряжение конденсатора ниже рабочего — он взорвётся. Правильно: заменяйте на конденсатор с аналогичным напряжением (не ниже оригинала) и ёмкостью, не превышающей исходную более чем в 2 раза.
- Покупка дешёвых LED-прожекторов без проверки пульсации. На рынке масса приборов с коэффициентом пульсации 30–40 % — они моргают «из коробки». Производитель экономит на драйвере, ставя минимальный конденсатор и упрощённую схему стабилизации. Правильно: запрашивайте у поставщика данные о коэффициенте пульсации (Кп). Для жилых и офисных помещений Кп должен быть менее 5 %, для рабочих зон — менее 10 %.
Когда ремонт нецелесообразен. Если светодиодный прожектор перегорел и стоимость нового драйвера сопоставима с ценой прибора, разумнее заменить светильник целиком. Современные LED-светильники с качественным импульсным драйвером обеспечивают пульсацию менее 5 % и служат 50 000–70 000 часов — то есть 11–16 лет при работе 12 часов в сутки. Вложение в надёжный прибор окупается отсутствием проблем с мерцанием на протяжении всего срока эксплуатации.
Как выбрать светильник без мерцания: на что смотреть в характеристиках
Проблема мерцания в подавляющем большинстве случаев — следствие экономии производителя на драйвере и комплектующих. Качественный светодиодный светильник с правильно рассчитанным блоком питания не мигает ни во включённом, ни в выключенном состоянии.
Коэффициент пульсации (Кп). Главный параметр. Указывается в паспорте прибора и протоколе испытаний. Для офисов, магазинов, учебных заведений и жилых помещений — не более 5 %. Приборы без указания Кп в документации — риск получить мерцающий свет.
Тип драйвера. Предпочтение — драйверам на базе микросхемы с активной стабилизацией тока (IC-драйвер), а не линейным стабилизаторам. IC-драйвер обеспечивает стабильный ток на выходе даже при колебаниях сетевого напряжения в диапазоне 170–260 В. Линейные драйверы (RC-цепочки) — это удел самых дешёвых приборов, и именно они дают пульсацию 20–40 %.
Гарантия и сертификация. Прибор без пульсации — это не только правильный конденсатор. Это комплексное решение: качество диодного моста, ёмкость сглаживающего конденсатора, стабильность тока на выходе, теплоотвод от драйвера. Производители, которые гарантируют свою продукцию на 3–5 лет, заинтересованы в том, чтобы светильник не вышел из строя раньше срока.
DC-Light — завод-производитель светодиодных светильников в Санкт-Петербурге — выпускает линейные светильники, офисные панели, промышленные модели и уличные светильники с коэффициентом пульсации менее 5 %. Каждая партия проходит проверку на пульсацию, световой поток и электробезопасность. Драйверы рассчитаны на работу в сетях 170–260 В и не дают мерцания при перепадах напряжения. Вся продукция сертифицирована и поставляется с паспортом, где указаны фактические измеренные параметры.
Для нестандартных задач — светильники нестандартной формы, определённой длины или цвета корпуса — завод изготавливает приборы по ТЗ, чертежу или эскизу от 5 рабочих дней. Минимальный заказ — от 1 штуки. Это позволяет получить прибор без мерцания, точно соответствующий проекту, а не подбирать компромиссное решение из серийного каталога.
Частые вопросы о мерцании светодиодных светильников
Почему новый светодиодный светильник мигает сразу после установки?
Если мигает новый светодиодный светильник, первое, что нужно проверить — выключатель. Если он с подсветкой (неоновый индикатор или LED), через цепь протекает микроток, вызывающий вспышки. Вторая причина — несовместимость с диммером. Третья — ошибка подключения: выключатель разрывает ноль вместо фазы. Все три проблемы не связаны с самим светильником.
Что делать, если мерцает потолочный LED-светильник в квартире?
Начните с простого: направьте камеру смартфона на светильник — если видны бегущие полосы, пульсация превышает норму. Проверьте контакты в выключателе и клеммной колодке. Если контакты в порядке — откройте корпус светильника и осмотрите плату драйвера на предмет вздувшихся конденсаторов. Замена конденсатора или всего драйвера устраняет проблему в 80 % случаев.
Можно ли починить светодиодный прожектор, если он начал мигать?
В большинстве случаев — да. Если причина в драйвере (вздувшийся конденсатор, прогоревший резистор), ремонт светодиодного прожектора сводится к замене вышедшего из строя элемента. Если деградировала LED-матрица — замена матрицы. Ремонт имеет смысл, когда стоимость запчастей значительно ниже цены нового прибора. Для дешёвых прожекторов экономически выгоднее купить новый качественный светильник.
Как установка шунтирующего резистора устраняет мигание?
Резистор подключается параллельно светильнику и создаёт путь для тока утечки, идущего через подсветку выключателя. Ток проходит через резистор, а не через драйвер — конденсатор не заряжается, вспышки прекращаются. Оптимальные параметры: сопротивление 100–500 кОм, мощность не менее 1 Вт. Устанавливается в подрозетнике выключателя или в клеммной коробке светильника.
Какой коэффициент пульсации считается безопасным?
Согласно СП 52.13330, для офисных и жилых помещений коэффициент пульсации не должен превышать 10 %. На практике рекомендуется выбирать приборы с Кп менее 5 % — особенно для рабочих мест с длительным зрительным напряжением. Светильники DC-Light выпускаются с пульсацией менее 5 %, что подтверждается протоколами измерений.
Почему светодиодный прожектор светится в выключенном состоянии в полнакала?
Свечение в полнакала — признак того, что на светильник поступает напряжение даже при выключенном выключателе. Наиболее частая причина — выключатель разрывает нулевой провод вместо фазного. Фаза постоянно присутствует на входе драйвера, через цепь протекает ток, и светодиоды тускло горят. Решение — переподключить выключатель так, чтобы он разрывал фазу. Это также вопрос электробезопасности.
Влияет ли качество драйвера на срок службы светодиодного светильника?
Драйвер — слабое звено любого LED-светильника. Светодиоды рассчитаны на 50 000–100 000 часов, а бюджетный драйвер может выйти из строя через 10 000–15 000 часов. Качественный драйвер с конденсаторами увеличенной ёмкости и запасом по рабочей температуре обеспечивает стабильную работу без мерцания на протяжении всего срока службы LED-матрицы.
