Проектирование аварийного освещения — это не формальный раздел в общей электрической документации, а отдельная инженерная задача, от которой напрямую зависит безопасность людей при отключении основной сети, пожаре, задымлении или эвакуации. Ошибка на стадии проекта обнаруживается уже при сдаче объекта инспекции — и оборачивается переделкой проводки, повторной закупкой светильников и срывом сроков ввода. Ниже разбираем, по каким нормам разрабатывается проект аварийного освещения, как выбрать тип системы под объект, на что смотреть в характеристиках светильников и какие ошибки чаще всего встречаются в реальных проектах.
Виды аварийного освещения и зачем разделять их в проекте
СП 52.13330.2016 разделяет аварийное освещение на два принципиально разных подвида: эвакуационное и резервное. Это не формальность — у них разные задачи, разные нормы освещённости и разное оборудование. Если в проекте они смешаны, инспекция вернёт документацию на доработку.

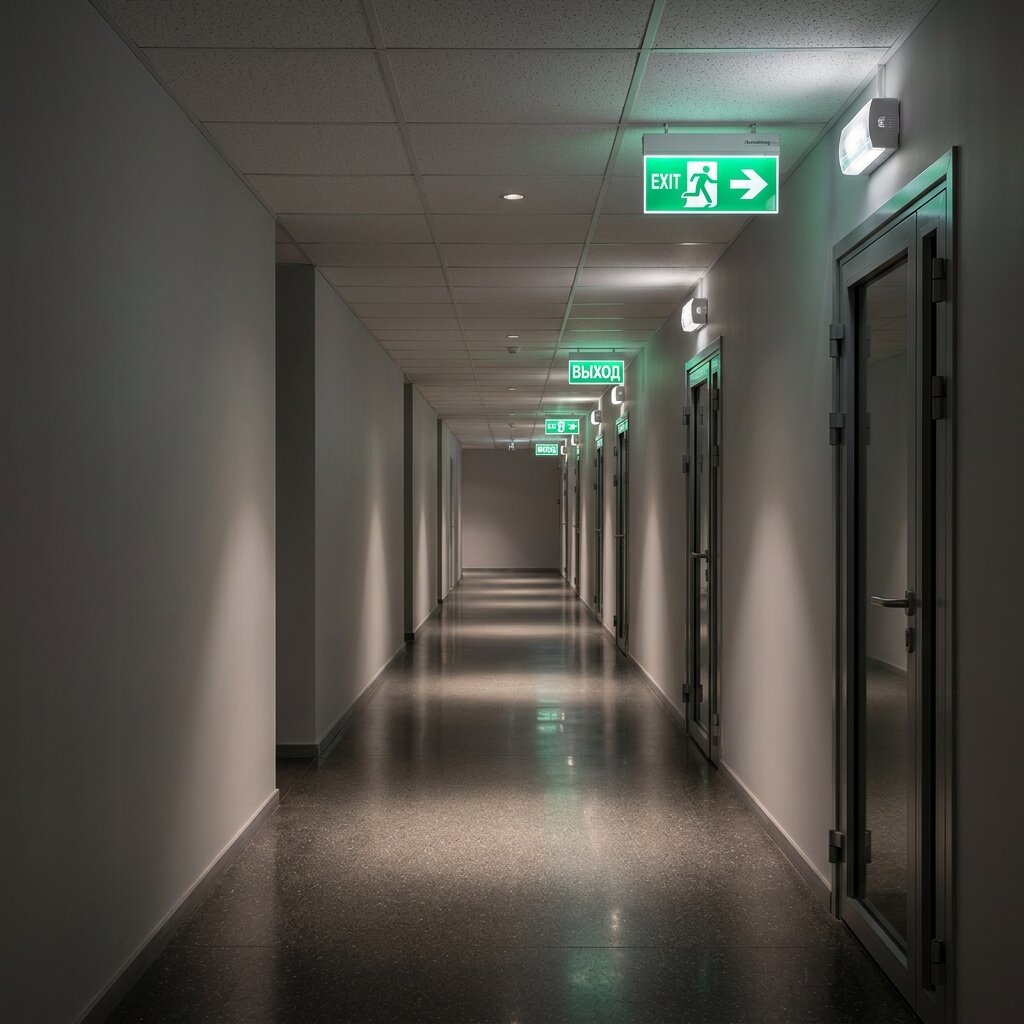

Эвакуационное освещение обеспечивает безопасный выход людей из здания при отключении основной сети. Внутри него выделяются три подвида: освещение путей эвакуации (коридоры, лестницы, выходы), освещение зон повышенной опасности (где работают механизмы, требующие безопасного отключения) и освещение больших площадей — антипанические зоны вместимостью более 60 человек, например залы кинотеатров, кафе и торговых центров. Минимальная освещённость на полу пути эвакуации — 1 лк по оси прохода, для зон повышенной опасности — 10% от рабочего, но не менее 15 лк.
Резервное освещение решает другую задачу — позволяет продолжить работу при отключении основного света. Оно нужно там, где остановка процесса опасна или экономически недопустима: операционные больниц, диспетчерские, серверные, посты управления промышленных линий. Уровень освещённости здесь привязан к рабочему: как правило, не менее 30% от нормы основного.
В проекте каждый тип выделяется отдельной группой со своей схемой питания. Эвакуационное и резервное освещение нельзя запитывать от одной линии — это требование надёжности. Светильники для путей эвакуации выбираются с автономным аккумуляторным блоком или подключаются к централизованной системе бесперебойного питания.
Этапы разработки проекта: что входит в рабочую документацию
Проект аварийного освещения выпускается как самостоятельный раздел или как часть электротехнической документации (ЭОМ). Разработка идёт по чёткой последовательности — пропуск любого этапа приводит к нестыковкам на монтаже.
1. Сбор исходных данных и обследование объекта
Проектировщику нужны: архитектурные планы с расстановкой оборудования, классификация помещений по функциональному назначению, категория надёжности электроснабжения, схема путей эвакуации из раздела пожарной безопасности. Для действующих зданий — обмерные чертежи и фотофиксация существующих коммуникаций.
2. Светотехнический расчёт
Расчёт выполняется в DIALux, Relux или аналогичном ПО точечным методом — он точнее метода коэффициента использования для аварийного освещения, где важны минимальные значения, а не средние. Программа строит изолюксы и показывает, что освещённость на оси пути эвакуации не падает ниже 1 лк, а равномерность (отношение максимума к минимуму) не превышает 40:1.
3. Выбор оборудования и схем
На этом этапе подбираются конкретные модели светильников, определяется способ обеспечения автономности (встроенные БАП, центральная аккумуляторная установка, дизель-генератор с АВР), формируются групповые щитки. Для крупных объектов чаще выбирают централизованную систему — её проще обслуживать, чем сотни автономных блоков, рассредоточенных по зданию.
4. Графическая часть
Планы расстановки с указанием типов светильников, групповые схемы, принципиальные схемы питания, схемы подключения к системе автоматики (если есть АСУЗ или система пожарной сигнализации с управлением освещением), узлы крепления для нестандартных монтажных условий.
5. Спецификация и пояснительная записка
Спецификация содержит точное наименование каждой позиции, артикул, мощность, время автономной работы, степень защиты IP и количество. Пояснительная записка обосновывает принятые решения: почему выбран именно такой тип системы, какие нормативы применялись, каковы расчётные параметры.
Время автономной работы — параметр, который часто занижают. По СП 52.13330.2016 для путей эвакуации минимум — 1 час. Но на промышленных объектах, в больницах, в зданиях с массовым пребыванием людей это значение увеличивается до 3 часов. Закладывая в проект светильники с минимальной автономностью, заказчик рискует не пройти приёмку и менять оборудование уже после монтажа.
Что подготовить перед началом проекта аварийного освещения
- Архитектурные планы всех этажей с расстановкой оборудования и мебели
- План эвакуации, согласованный с разделом пожарной безопасности
- Категория электроснабжения объекта по ПУЭ (I, II или III)
- Перечень помещений с указанием класса по функциональной пожарной опасности
- Высоты потолков по зонам — влияют на способ монтажа и выбор оптики
- Типы потолочных конструкций: «Армстронг», «Грильято», гипсокартон, бетон
- Наличие и тип системы пожарной сигнализации — для интеграции по управлению
- Требования к времени автономной работы: 1 час, 3 часа или централизованная система
- Наличие зон повышенной опасности и площадей более 60 человек — для отдельного расчёта
- Желаемый способ обеспечения автономности: БАП в каждом светильнике или центральная установка
Как подобрать светильники под аварийную систему
Светильник для аварийного освещения отличается от обычного двумя ключевыми параметрами: способом обеспечения автономной работы и подтверждённой надёжностью в условиях нештатной ситуации. Внешне корпус может быть таким же, как у светильника общего освещения той же серии, но внутренняя начинка и сертификация — другие.
Тип источника питания. Светильники со встроенным блоком аварийного питания (БАП) автономны: при пропадании напряжения они самостоятельно переключаются на аккумулятор и продолжают светить заданное время — 1 или 3 часа. Альтернатива — приборы без БАП, подключённые к центральной аккумуляторной установке. Первый вариант проще в монтаже, второй удобнее в обслуживании на больших объектах.
Степень защиты IP. Для административных и общественных помещений достаточно IP20–IP40. Для производственных цехов, складов, паркингов, наружного применения — IP54 и выше. На объектах с агрессивной средой (пищевые производства, химия, мойки) выбирают IP65–IP66 в корпусах из нержавеющей стали или поликарбоната.

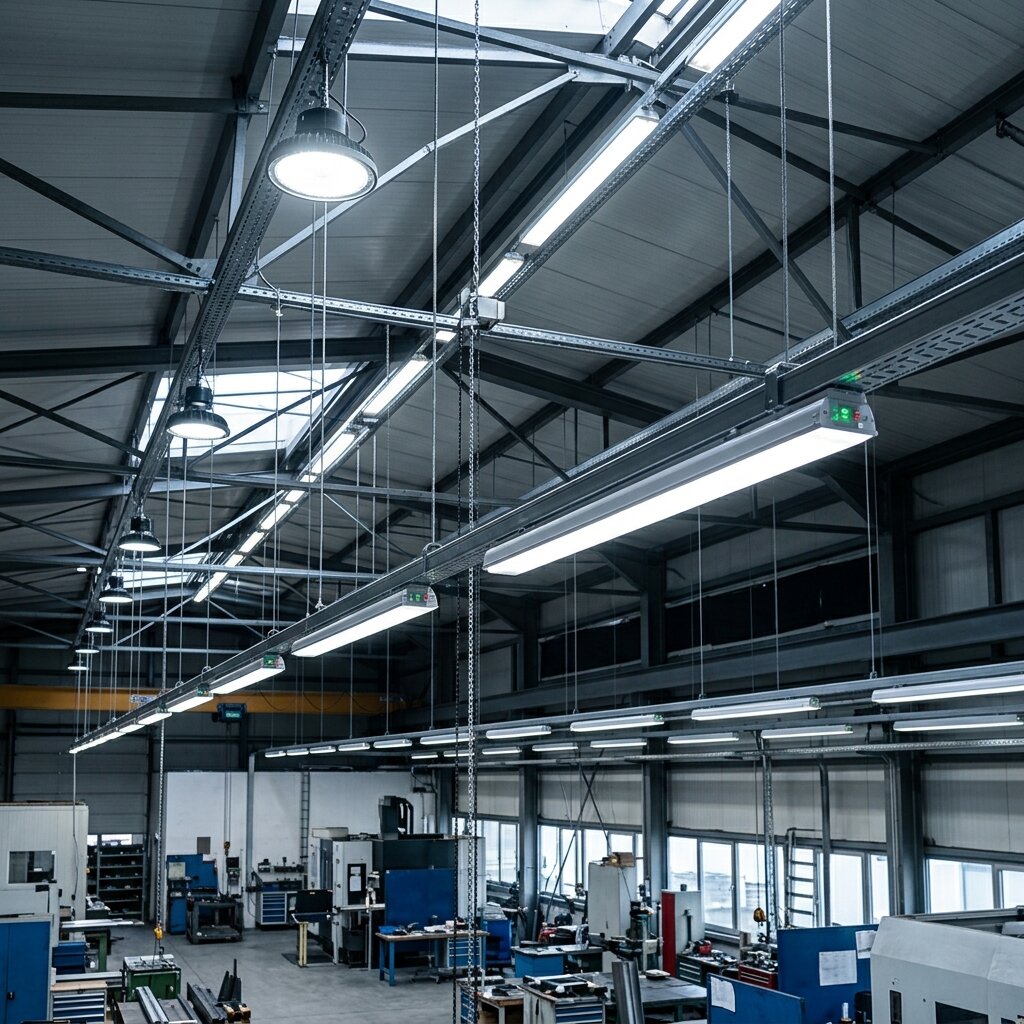

Световой поток и оптика. Для путей эвакуации с потолком 3 метра достаточно светильника 600–800 лм с широкой оптикой. Для производственных помещений с высотой 6–10 метров нужны мощные модели от 3000 лм с глубокой кривой силы света. Для коридоров критична равномерность — лучше работают подвесные линейные светильники или встраиваемые панели, чем точечные споты.
Тип монтажа под потолочную конструкцию. На потолке «Армстронг» оптимальны кассетные модели — например, офисные светильники Армстронг с интегрированным БАП. На «Грильято» — специализированные модели соответствующего размера. На бетонных перекрытиях производственных объектов — подвесные промышленные светильники на тросах или штангах. На гипсокартонных потолках в коридорах и фойе — накладные линейные светильники или круглые накладные модули.
Цветовая температура и Ra. Для аварийного освещения нет жёстких требований к индексу цветопередачи — здесь важна не точность цвета, а видимость путей и препятствий. Стандартный выбор: 4000 K, Ra ≥ 70. Исключение — резервное освещение операционных и диспетчерских, где сохраняются те же требования, что и к основному рабочему свету: 4000 K, Ra ≥ 90.
Типичные ошибки в проектах аварийного освещения
Ошибки, которых стоит избегать
- Расчёт по средней освещённости вместо минимальной. Проектировщик считает аварийный свет тем же методом, что и основной — по средней освещённости в помещении. На путях эвакуации норма привязана к минимуму на оси прохода, а не к среднему значению. В результате локальные провалы освещённости ниже 1 лк остаются незамеченными до приёмки. Правильно: расчёт точечным методом с контролем минимума и равномерности по СП 52.13330.2016.
- Питание аварийного освещения от той же группы, что и основное. При коротком замыкании в основной линии аппарат защиты отключает обе системы одновременно — и аварийное освещение бесполезно ровно тогда, когда оно нужно. Правильно: эвакуационное освещение запитывается от независимой группы, желательно от другой секции щита, а на ответственных объектах — от отдельного ввода с устройством АВР.
- Светильники с БАП без учёта температурного режима эксплуатации. Литий-ионные и никель-кадмиевые аккумуляторы блоков аварийного питания теряют ёмкость при низких температурах. На неотапливаемом складе или в паркинге зимой автономность падает в 2–3 раза от паспортной. Правильно: для холодных помещений выбирать модели с расширенным температурным диапазоном (от –20 °C) или использовать центральную аккумуляторную установку в отапливаемом помещении.
- Эвакуационные знаки без подсветки или с подсветкой только от внешнего источника. Знак «Выход», который виден только при работающем основном освещении, не выполняет своей функции. При задымлении и отключении света он становится невидим. Правильно: использовать световые указатели с собственным светодиодным источником и автономным БАП, либо фотолюминесцентные знаки в дополнение к подсвеченным.
- Нет проверки кратности и равномерности на больших площадях. Антипанические зоны (вместимость более 60 человек) требуют не только минимума 0,5 лк по всей площади, но и соблюдения равномерности 40:1. Расстановка только по периметру оставляет тёмные пятна в центре — формально освещённость есть, но фактически зона неосвещена. Правильно: расчёт по сетке точек с шагом не более 1 метра и распределение светильников по всей площади, а не только по контуру.
Цена ошибки в проекте — это не только переделка. Если аварийное освещение не пройдёт приёмку пожарной инспекции, объект не введут в эксплуатацию. На коммерческих площадях это означает упущенную аренду или продажи за каждый день простоя. Светотехнический расчёт и подбор оборудования на стадии проекта обходится в десятки раз дешевле, чем демонтаж и замена смонтированной системы.
Сравнение схем питания аварийного освещения
| Параметр | Светильники с БАП | Центральная аккумуляторная (CBS) | Дизель-генератор + АВР |
|---|---|---|---|
| Стоимость монтажа | Низкая | Средняя | Высокая |
| Удобство обслуживания | Каждый светильник отдельно | Один узел | Регламент по ГОСТ |
| Время автономной работы | 1–3 ч | 1–8 ч | До нескольких суток |
| Контроль работоспособности | Самотестирование или ручная проверка | Централизованный мониторинг | Автоматика АВР |
| Ресурс аккумуляторов | 3–5 лет | 5–10 лет | Не применимо |
| Подходит для | Офисы, магазины, малые объекты | Школы, больницы, ТРЦ, склады | Промышленные предприятия, ЦОД |
Когда стандартного светильника недостаточно: производство под проект
Серийные модели закрывают большинство задач — но на сложных объектах часто возникают ситуации, когда подходящего светильника в каталоге нет. Нестандартная длина под межбалочное пространство, особый цвет корпуса по дизайн-проекту, нетипичная мощность БАП, интеграция с конкретной системой управления, оптика под нестандартную геометрию помещения — каждый из этих случаев требует производства под заказ.

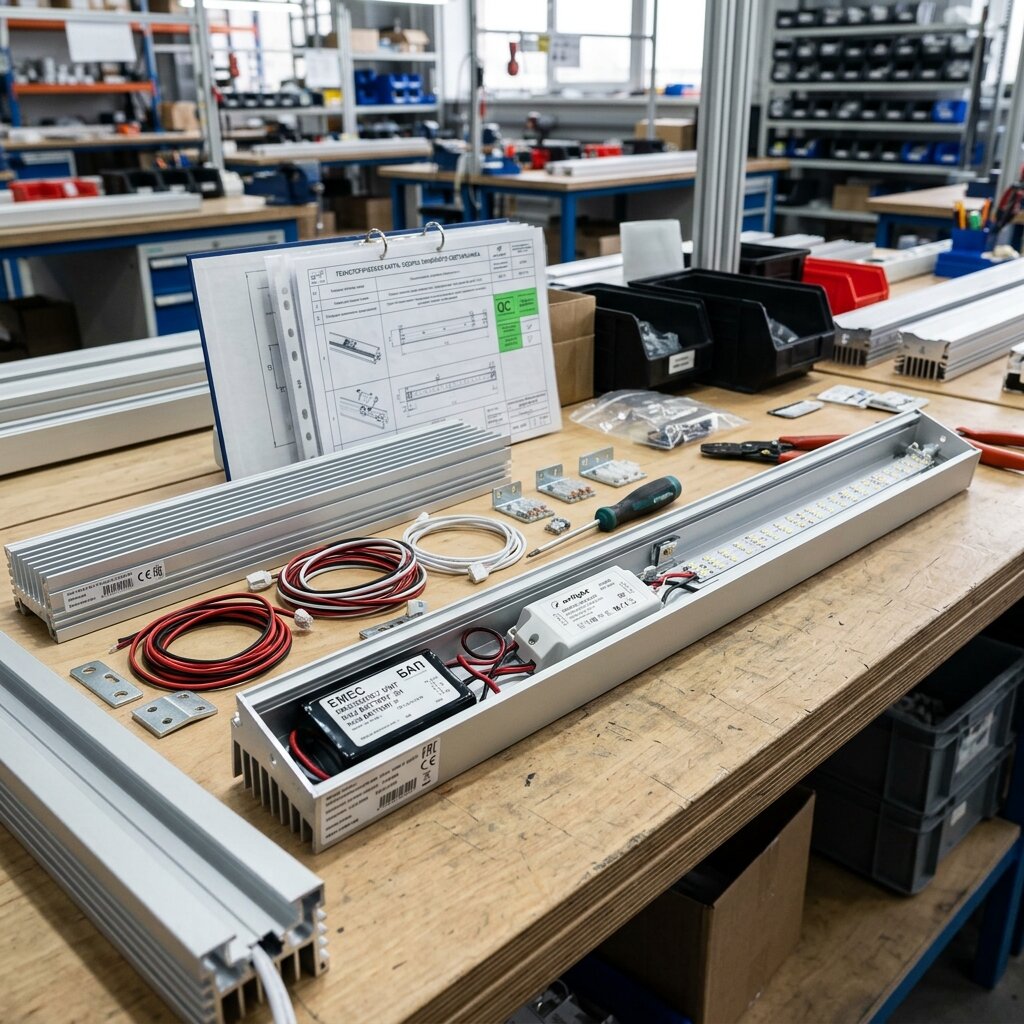

DC-Light как завод-производитель в Санкт-Петербурге выпускает линейные светильники, фигурные и промышленные модели с интегрированным БАП по ТЗ, чертежу или эскизу. Минимальный заказ — от 1 штуки, типовые модели готовятся от 3 рабочих дней, нестандартные — от 5 до 14. Можно согласовать длину, цвет корпуса по RAL или NCS, время автономной работы, тип сертификации и наличие самотестирования.
Для уличных объектов — паркингов, периметрального освещения, эвакуационных выходов с улицы — применяются уличные светильники с повышенным IP и расширенным температурным диапазоном. На каждую модель оформляется паспорт и комплект подтверждающих документов для прохождения экспертизы проекта.
Частые вопросы о проектировании аварийного освещения
Нужен ли отдельный проект аварийного освещения для небольшого офиса?
Если общая площадь офиса невелика и он расположен в здании с уже сданной общей системой эвакуационного освещения мест общего пользования, отдельный проект может не требоваться — достаточно установки указателей выхода в самом офисе. Но при перепланировке, изменении путей эвакуации или площади офиса свыше определённого норматива (зависит от региона и класса здания) проект разрабатывается обязательно. Решение принимает проектировщик на основании СП и местных требований.
Как рассчитать аварийное освещение для коридора?
Для путей эвакуации норма — минимум 1 лк по оси прохода на полу. Расчёт ведётся точечным методом в DIALux: задаётся геометрия коридора, расставляются светильники с реальными кривыми силы света, программа строит карту освещённости. Контролируется не только минимум, но и равномерность — отношение максимума к минимуму не должно превышать 40:1. Для коридора шириной 2 метра при высоте потолка 3 метра обычно достаточно одного линейного светильника 600–800 лм на каждые 4–5 метров длины.
Можно ли использовать обычные светильники с внешним БАП вместо специализированных?
Технически — да, при условии что блок БАП совместим с драйвером светильника, обеспечивает требуемое время автономной работы и сертифицирован для применения в системах аварийного освещения. Но на практике это менее надёжное и менее компактное решение, чем светильник с интегрированным БАП от производителя. При заказе нестандартных моделей у завода БАП устанавливается на этапе сборки и проходит совместное тестирование с драйвером.
Какое время автономной работы выбрать: 1 час или 3 часа?
1 час — базовое требование СП 52.13330.2016 для большинства зданий. 3 часа требуются для объектов с массовым пребыванием людей, медицинских учреждений, школ, гостиниц, высотных зданий, а также для объектов, где эвакуация может занять больше времени из-за особенностей контингента (например, дома престарелых). Точное требование определяется по нормативам для конкретной категории здания.
Кто проверяет работоспособность аварийного освещения после монтажа?
Первичная приёмка — испытательной лабораторией с замерами освещённости люксметром и проверкой времени автономной работы. Далее — регламентное обслуживание силами эксплуатирующей организации: ежемесячная проверка краткосрочного включения и ежегодная проверка с полным разрядом аккумуляторов на нормативное время. На светильниках с функцией самотестирования эти проверки проводятся автоматически с записью в журнал.
Можно ли заказать светильники аварийного освещения нестандартной длины?
Да. DC-Light производит линейные светильники с интегрированным БАП любой длины — по чертежу, ТЗ, эскизу или фото. Можно согласовать цвет корпуса по палитре RAL или NCS, мощность, цветовую температуру, время автономии и тип крепления. Минимальный заказ — 1 штука, срок — от 5 до 14 рабочих дней в зависимости от сложности.
