Пульсация светового потока — периодическое изменение яркости источника света во времени, возникающее из-за работы лампы или драйвера от сети переменного тока 50 Гц. Глаз человека эти колебания напрямую не фиксирует, но мозг и зрительная система реагируют на них даже при частоте 100–300 Гц: повышается утомляемость, падает зрительная работоспособность, появляются головные боли. У качественных светодиодных светильников коэффициент пульсации не превышает 1–5 %, у дешёвых LED-моделей с примитивным драйвером доходит до 40–80 %. Разбираем, какие лампы являются источником повышенной пульсации светового потока, какие нормы установлены в России и на что смотреть при выборе светильника для офиса, школы, торгового зала или производства.
Что такое пульсация светового потока и откуда она берётся
Любой источник света, питающийся от сети переменного тока 50 Гц, в той или иной мере мерцает. Ток меняет направление 100 раз в секунду, и мгновенное значение яркости лампы повторяет эту динамику. Разница между источниками — в глубине этих колебаний и в том, насколько эффективно драйвер сглаживает их до постоянного тока, питающего светодиод.
Численно глубину колебаний оценивают коэффициентом пульсации (Кп). Это относительная величина, выраженная в процентах: разница между максимальным и минимальным значением освещённости делится на их сумму и умножается на 100. Если светильник даёт идеально стабильный световой поток, Кп равен 0 %. Если лампа полностью гаснет в моменты прохождения тока через ноль, Кп приближается к 100 %.
Для светодиодных светильников ключевую роль играет драйвер. Простейшая схема — диодный мост и сглаживающий конденсатор малой ёмкости — почти не подавляет пульсацию: на выходе остаются колебания амплитудой 30–80 %. Качественный драйвер с активной коррекцией коэффициента мощности (PFC) и достаточным запасом по ёмкости сводит пульсацию к 1–3 %. Эта разница в схемотехнике — основная причина, почему два внешне одинаковых LED-светильника могут давать совершенно разный коэффициент пульсации.
Какие лампы являются источником повышенной пульсации светового потока
Картина по типам источников искусственного освещения выглядит так:
- Лампы накаливания. Спираль обладает тепловой инерцией: даже когда ток на мгновение проходит через ноль, нить не успевает остыть. Коэффициент пульсации — 10–18 %.
- Галогенные лампы. Близки к лампам накаливания по принципу работы, но с более тонкой нитью. Кп — 10–30 %, в зависимости от мощности.
- Люминесцентные лампы с электромагнитным ПРА. Классические трубки с дросселем и стартёром. Газоразрядный процесс синхронизирован с частотой сети, инерция минимальна. Кп достигает 25–55 %.
- Люминесцентные лампы с электронным балластом (ЭПРА). Преобразуют 50 Гц в десятки кГц, поэтому колебания глазом не воспринимаются. Эффективный Кп — 1–5 %.
- Светодиодные лампы и светильники без качественного драйвера. При экономии на электронике мерцают сильнее всего — Кп до 40–80 %.
- Светодиодные светильники с полноценным LED-драйвером. Кп — 1–5 %, у промышленных и офисных моделей премиум-сегмента — менее 1 %.
Главный вывод: тип лампы сам по себе ещё не гарантирует низкую пульсацию. Светодиод может оказаться хуже галогена, если внутри стоит дешёвая бескондесаторная схема. И наоборот — корректно спроектированный LED-светильник даёт стабильный световой поток, недостижимый ни для одного другого типа источника.
Чем опасна повышенная пульсация и почему её регламентируют
Зрительный анализатор человека способен различать мерцание примерно до 50–60 Гц — выше этого порога картинка кажется непрерывной. Но мозг и сетчатка продолжают реагировать на колебания яркости вплоть до 300 Гц, просто на подсознательном уровне. Это и есть основная коварность пульсации: визуально светильник выглядит нормально, а нагрузка на нервную систему накапливается час за часом.
При длительном пребывании в помещении с источниками света повышенной пульсации фиксируются предсказуемые эффекты: повышенная утомляемость глаз и общее снижение зрительной работоспособности, головные боли к концу рабочего дня, ухудшение концентрации внимания, раздражительность, у части людей — обострение мигреней и неврологических симптомов. На производстве к этому добавляется стробоскопический эффект: вращающиеся детали станка при определённой частоте мерцания света визуально кажутся неподвижными или медленно движущимися. Это уже не просто дискомфорт — это прямой риск травмы.
Поэтому коэффициент пульсации освещенности нормируется: для рабочих мест с повышенной зрительной нагрузкой (офисы, школы, медицинские кабинеты, цеха точной сборки) ограничения самые жёсткие, для технических помещений — мягче.
Действующие нормы по СП 52.13330 и СанПиН
В России действует СП 52.13330.2016 «Естественное и искусственное освещение» (актуализированная редакция СНиП 23-05-95). Он устанавливает максимально допустимые значения коэффициента пульсации в зависимости от назначения помещения:
| Тип помещения | Максимальный Кп, % | Освещённость, лк | Рекомендуемый класс светильника |
|---|---|---|---|
| Кабинеты с ПК, проектные бюро, операционные | ≤ 5 % | 300–500 | Премиум |
| Школы, детсады, аудитории, кабинеты врачей | ≤ 10 % | 200–500 | Премиум |
| Торговые залы, салоны красоты, банки | ≤ 10–15 % | 300–500 | Стандарт+ |
| Библиотеки, цеха обработки металла и дерева | ≤ 15 % | 300–750 | Стандарт+ |
| Архивы, кладовые, технические помещения | ≤ 20 % | 50–150 | Базовый |
| Коридоры, лестницы, санузлы | не нормируется | 50–75 | Базовый |
Важный нюанс. При нескольких рабочих местах в одном помещении применяется самая жёсткая норма. Если в кабинете стоит хотя бы один компьютер — Кп освещения всего помещения должен быть не выше 5 %, а не «5 % над столом и 20 % в дальнем углу». Это часто становится сюрпризом для подрядчиков, привыкших считать освещённость по средним значениям.
Чек-лист перед закупкой светильников по параметру пульсации
- Запросите у поставщика паспорт или протокол испытаний с указанным коэффициентом пульсации — устные обещания «у нас всё по ГОСТ» не считаются
- Сравните Кп с нормой по СП 52.13330.2016 для вашего типа помещения, а не с «средним по рынку»
- Проверьте, что измерения проведены при номинальном напряжении сети 230 В — при пониженном напряжении пульсация может вырасти в 2–3 раза
- Уточните, поддерживает ли драйвер диммирование, и каким становится Кп на пониженной мощности — у многих моделей пульсация резко растёт при яркости ниже 30 %
- Если светильники планируется подключать через регуляторы или системы умного дома — попросите подтверждение совместимости (DALI, 1–10V, фазовое управление)
- Для критичных объектов (школы, медучреждения, офисы с ПК) запрашивайте независимое измерение Кп пульсметром на приёмке партии
- Посмотрите гарантию на драйвер отдельно — именно он первым деградирует и поднимает пульсацию через 1–2 года эксплуатации
Как измерить коэффициент пульсации: лабораторно и «на глаз»

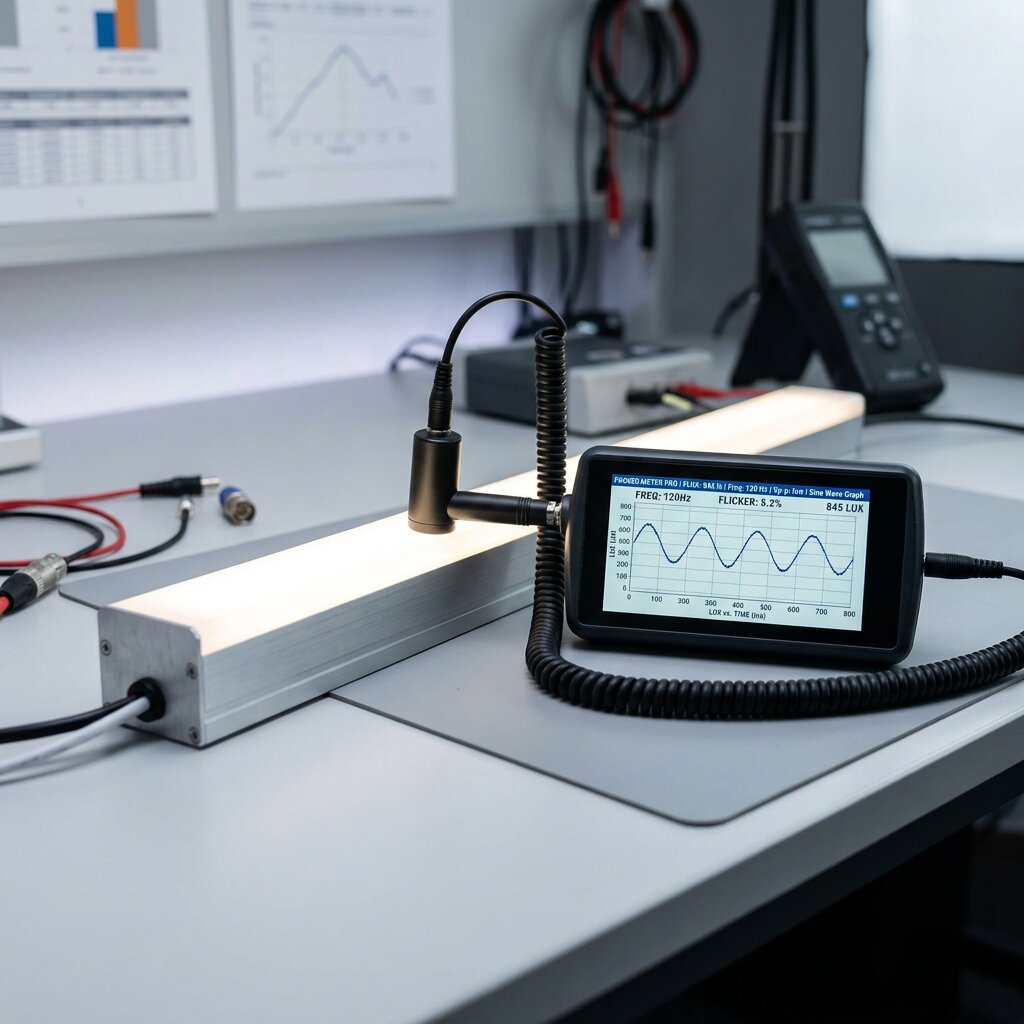

Точное измерение коэффициента пульсации проводится пульсметром-люксметром — прибором, фиксирующим максимальное и минимальное значение освещённости в точке за выбранный интервал времени. Датчик располагают горизонтально на уровне рабочей поверхности, прибор автоматически вычисляет Кп по нормативной формуле. Профессиональные модели (например, серий «Эколайт», «ТКА», RADEX) показывают результат с погрешностью 1–2 %.
Для приёмки партии светильников на объекте достаточно одного прибора и 5–10 контрольных точек: середина зала, углы, под каждым типом светильников. Замеры делают при номинальном напряжении сети и не раньше, чем через 30 минут после включения — за это время температура корпуса и драйвера выходит на рабочий режим, и пульсация стабилизируется.
Если пульсметра под рукой нет, есть бытовой способ оценки — «карандашный тест». Берут карандаш или ручку, удерживают за один конец и быстро машут им перед светильником. Если в воздухе виден чёткий «веер» из нескольких отдельных контуров — пульсация высокая (Кп 20 % и выше). Если карандаш размывается в сплошную полосу без следов — пульсация низкая. Метод грубый, но позволяет за 5 секунд отбраковать откровенно мерцающие лампочки. Камера смартфона усиливает эффект: если на видео в slow-motion видны полосы, бегущие по светильнику, — драйвер не справляется со сглаживанием.

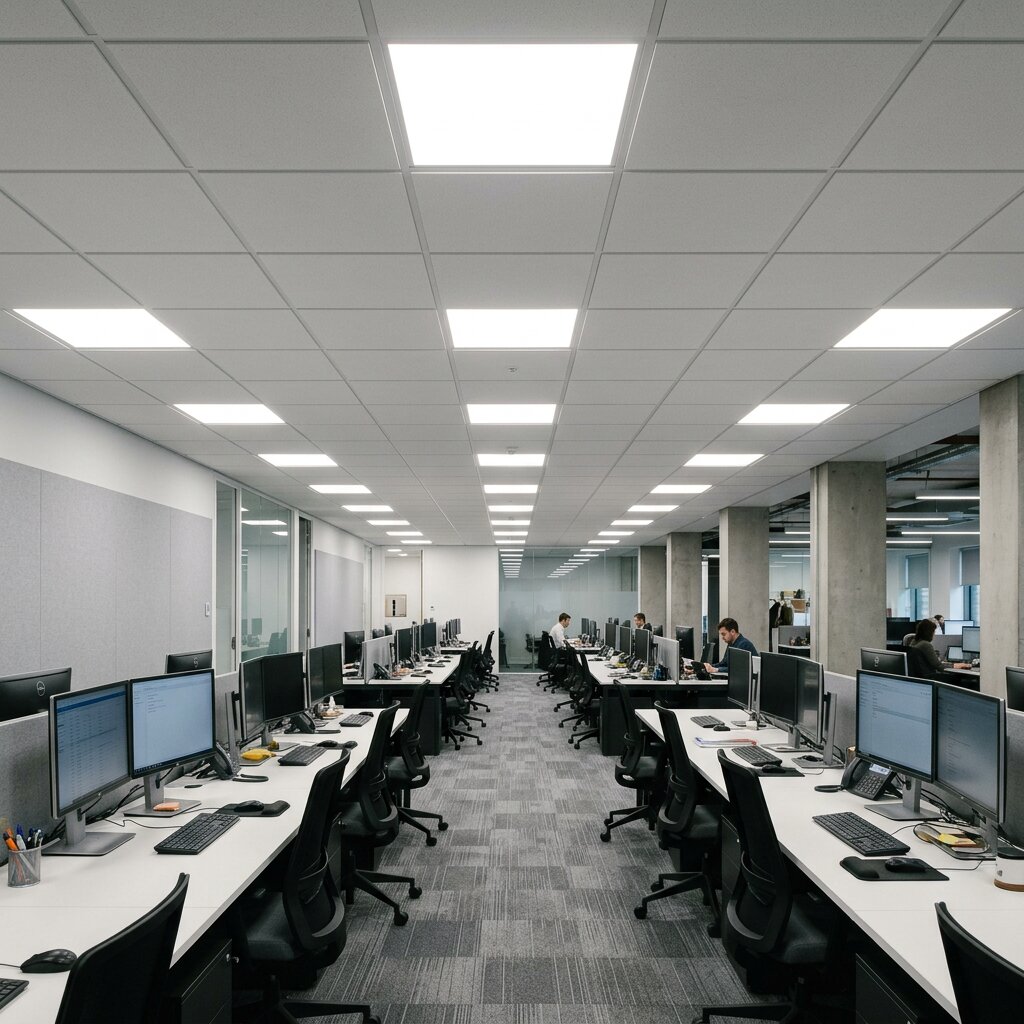

Для офисных проектов рекомендуем закладывать в спецификацию офисные светильники с подтверждённым Кп ≤ 5 %, а в кабинеты, где идёт работа с экранами и документами, — модели с равномерной засветкой класса «с равномерной засветкой». Они исключают и пульсацию, и эффект «зебры» на потолке.
Сценарии применения: где низкая пульсация критична, а где допустимы компромиссы
В реальном проектировании бессмысленно гнаться за Кп 1 % везде — это удорожает проект без практической отдачи. Имеет смысл сегментировать объект по чувствительности к пульсации.
Школы, детские сады, медучреждения, проектные бюро. Здесь Кп ≤ 5 % — обязательное требование, и от него отступать нельзя. Дети и люди с длительной зрительной нагрузкой особенно чувствительны к мерцанию. В этих помещениях используются линейные встраиваемые светильники и панели с драйверами высокого класса.
Торговые залы, салоны красоты, шоурумы. Допустим Кп до 10–15 %, но на практике ограничиваются 5 %: при низкой пульсации лучше передаётся цвет тканей и материалов, покупатель дольше задерживается в зале, ниже утомляемость продавцов-консультантов. Здесь работают торговые светильники РИТЕЙЛ с акцентным светораспределением.
Производственные цеха с движущимися механизмами. Главная угроза — стробоскопический эффект. Даже формально допустимый Кп 15 % может «остановить» в восприятии вращающийся вал станка. Для таких объектов выбирают промышленные светильники с Кп ≤ 5 % и обязательно проверяют поведение освещения на реальном оборудовании, а не только по паспорту.
Дизайнерские интерьеры, рестораны, бутики. Здесь пульсация менее критична по нормативу, но важна для качества фото- и видеосъёмки в заведении: при Кп выше 10 % видео на смартфон даёт «бегущие полосы». Для таких объектов часто заказывают светильники-кольца и нестандартные подвесные модели по чертежу с драйверами под низкую пульсацию.
Уличное и промышленное освещение, склады без постоянного присутствия людей. Допустимы более экономичные драйверы. Кп 15–20 % здесь не вредит — людей в зоне освещения мало, длительной зрительной нагрузки нет. Это разумная зона экономии бюджета проекта.
Типичные ошибки при выборе светильников по параметру пульсации
Ошибки, которых стоит избегать
- Доверие к словам «у нас светодиодные — значит без пульсации». Это самая распространённая иллюзия. Светодиод сам по себе не мерцает, но он питается от драйвера, и именно драйвер определяет коэффициент пульсации. Дешёвая LED-лампа из гипермаркета может давать Кп 60–80 % — хуже, чем галогенка. Правильно: запрашивать паспорт изделия с конкретной цифрой Кп для номинального режима, а не верить общим формулировкам.
- Игнорирование пульсации при диммировании. Светильник в паспорте имеет Кп 3 % при 100 % мощности, но при яркости 20 % пульсация подскакивает до 25–40 %. Если объект изначально проектируется с диммерами или управлением DALI, важно тестировать пульсацию во всём диапазоне регулировки. Правильно: уточнять Кп не только в номинале, но и на 50 %, 25 %, 10 % мощности — особенно для офисов и переговорных с регулировкой света.
- Покупка ламп под старые светильники без замены ЭПРА. Замена люминесцентных трубок на «светодиодные аналоги» в светильниках с электромагнитным дросселем приводит к высокой пульсации и быстрому отказу драйвера лампы. Правильно: при модернизации либо менять светильник целиком на LED-модель, либо ставить специальные LED-трубки с предварительным отключением старого ПРА — но это компромиссное решение.
- Заказ светильников без проверки поведения при пониженном напряжении. В удалённых регионах и на промышленных вводах напряжение часто проседает до 200–210 В. Дешёвый драйвер в этом режиме перестаёт сглаживать пульсацию — Кп растёт в 2–4 раза. Правильно: для нестабильных сетей выбирать светильники с расширенным рабочим диапазоном входного напряжения (176–264 В) и активной коррекцией мощности (PFC).
- Подбор светильника только по мощности и световому потоку. Два прибора с одинаковыми «36 Вт / 4000 лм» могут отличаться по Кп в 10–20 раз. Спецификация без указания коэффициента пульсации, индекса цветопередачи и срока службы драйвера — это спецификация наполовину. Правильно: в техническом задании на закупку фиксировать минимум четыре параметра — мощность, световой поток, Кп и Ra (CRI).
Когда светильник «уплыл» по пульсации — заметить это сложно. В отличие от перегоревшей лампы, постепенный рост Кп через 1–2 года эксплуатации внешне никак не проявляется: свет горит, помещение освещено. Сотрудники жалуются на усталость и головные боли, но связывают это с чем угодно — кроме света. Поэтому для офисов и школ имеет смысл закладывать плановый замер пульсации раз в 2–3 года, как поверку счётчиков.
Когда стандартного светильника недостаточно: производство по ТЗ

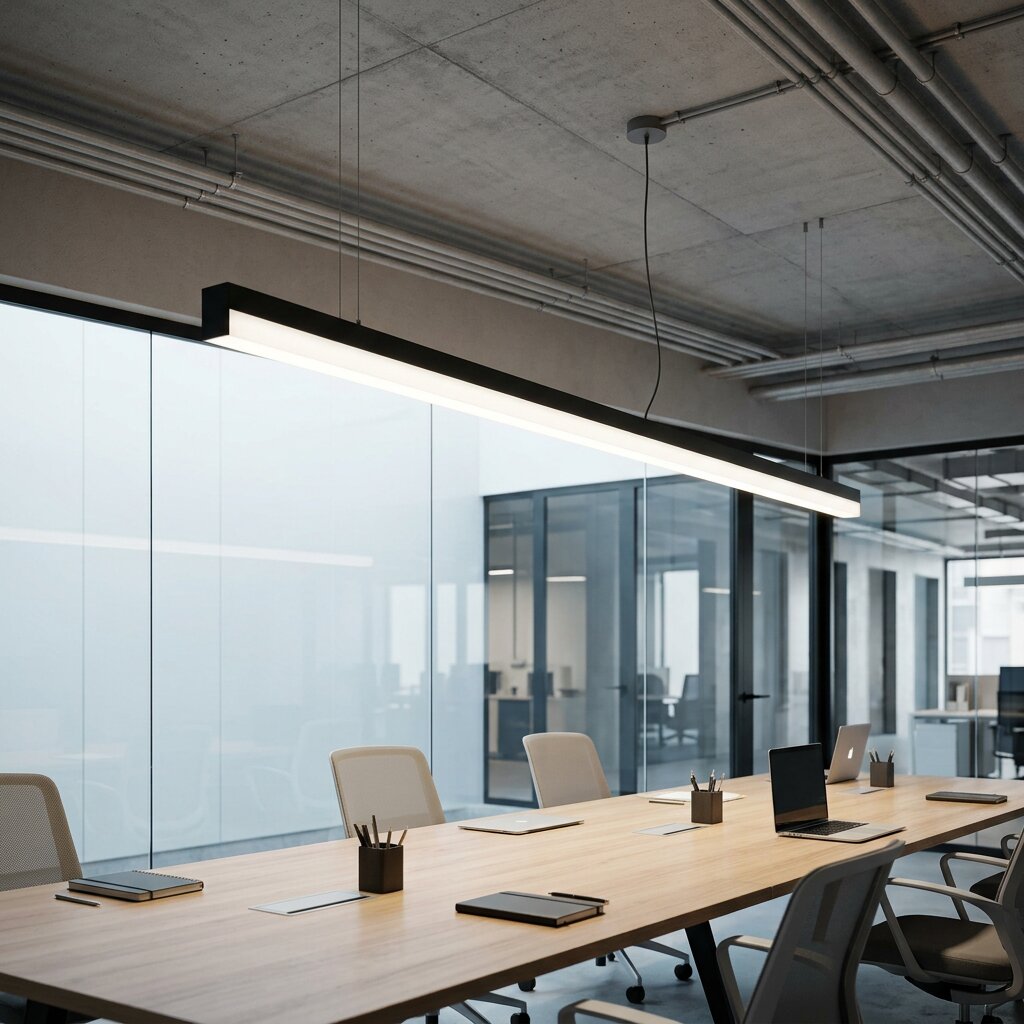

Когда речь идёт о типовом потолке Армстронг или открытой подвесной системе — серийных моделей в каталоге обычно достаточно. Но в проектах, где архитектор закладывает светильник определённой длины, формы или сценария управления, серия не подходит: либо длина не та, либо корпус не вписывается в дизайн, либо нужна интеграция с DALI и сценарным диммированием.
DC-Light производит светодиодные светильники в Санкт-Петербурге с 2019 года и работает в двух форматах: стандартные модели из каталога — от 3 рабочих дней, изготовление по ТЗ, чертежу, эскизу или фото — от 5 до 14 рабочих дней. Минимальный заказ — от 1 штуки. На каждое изделие оформляется паспорт с фактическим коэффициентом пульсации, индексом цветопередачи и характеристиками драйвера — это позволяет проектировщику и заказчику зафиксировать параметры под нормативную задачу объекта.
Для проектов, где критична низкая пульсация (школы, медучреждения, офисы с ПК), мы комплектуем светильники драйверами с Кп ≤ 1 % и расширенным диапазоном входного напряжения. Для дизайнерских интерьеров изготавливаем нестандартные фигурные светильники и подвесные модели по эскизу — с теми же требованиями к качеству электроники, что и в офисных сериях. Доставка — по всей России и в страны СНГ.
Частые вопросы о пульсации светового потока
Какой коэффициент пульсации считается безопасным для офиса с компьютерами?
По СП 52.13330.2016 для рабочих мест с ПК предельное значение — 5 %. На практике мы рекомендуем закладывать в спецификацию светильники с Кп ≤ 3 %, чтобы оставался запас на старение драйвера и просадки напряжения в сети. Это особенно важно для опенспейсов, где люди работают за экраном по 8 и более часов в день.
Как проверить пульсацию светильника, если нет специального прибора?
Самый простой способ — карандашный тест: помашите карандашом перед включённым светильником. Если в воздухе виден «веер» из отдельных контуров, пульсация высокая. Второй способ — снять светильник на видео в режиме slow-motion на смартфон: бегущие тёмные полосы означают Кп выше 15–20 %. Это грубая оценка, но для предварительной отбраковки достаточная.
Может ли пульсация увеличиться со временем у качественного светильника?
Да. Электролитические конденсаторы в драйвере деградируют, особенно при работе в условиях повышенной температуры. Через 3–5 лет ёмкость падает, сглаживание ухудшается, Кп начинает расти. У качественных промышленных и офисных моделей этот процесс идёт значительно медленнее — за счёт конденсаторов с увеличенным сроком службы и теплоотводящего корпуса.
Влияет ли диммирование на коэффициент пульсации?
Влияет, и сильно. У многих светильников при снижении яркости ниже 30 % пульсация резко возрастает — драйвер переходит в импульсный режим работы. Если объект проектируется с регулировкой света, необходимо использовать диммируемые модели с протоколом DALI или 1–10V и проверенным Кп во всём диапазоне регулировки. Фазовое диммирование для офисных задач не рекомендуем.
Какие светильники подойдут для школы или детского сада?
Для образовательных учреждений норматив — Кп ≤ 10 % (для классов с компьютерами — ≤ 5 %), Ra ≥ 80, цветовая температура 4000–5000 K. Чаще всего используются панели Армстронг с равномерной засветкой и линейные накладные модели. Светильники должны иметь призматический или опаловый рассеиватель — это устраняет блики и слепящий эффект для детских глаз.
Можно ли заказать светильник с гарантированным коэффициентом пульсации под конкретный объект?
Да. При заказе по ТЗ мы комплектуем светильник драйвером под требуемый коэффициент пульсации (от ≤ 1 % до ≤ 5 %), фиксируем это значение в паспорте изделия и при необходимости предоставляем протокол испытаний. Это стандартная практика для медицинских, образовательных и проектных объектов, где параметры освещения проходят отдельную приёмку.
Чем светильник с низкой пульсацией отличается от обычного по конструкции?
Ключевое отличие — драйвер. В моделях с Кп ≤ 5 % используется схема с активной коррекцией коэффициента мощности (PFC) и качественными электролитическими конденсаторами достаточной ёмкости. Это удорожает прибор на 15–30 %, но обеспечивает стабильный световой поток на весь срок службы, расширенный диапазон входного напряжения и совместимость с системами управления.
