Расстояние между опорами освещения определяется не «на глаз» и не «как у соседнего участка», а через связку трёх параметров: высоту установки светильника, его светораспределение и требуемую освещённость покрытия. Ошибка в шаге столбов на 5–10 метров в одну сторону даёт пересвет и лишнюю нагрузку на сеть, в другую — тёмные провалы между опорами и нарушение норм ГОСТ. В этой статье разбираем, как рассчитать интервал между опорами для дорог разной категории, внутриквартальных проездов, парковых зон и промышленных территорий, и какие параметры светильника критично учитывать до утверждения проекта.
От чего на самом деле зависит шаг опор
Часто встречается упрощённая формулировка: «фонарные столбы ставят через 30–45 метров». В реальности это средний диапазон для типовой городской улицы, и на практике он сдвигается в обе стороны — от 25 до 65 метров — в зависимости от конкретной задачи. Расстояние между опорами освещения рассчитывается как производная от других параметров, а не задаётся первым.
Первый определяющий фактор — высота опоры. Для дворовых территорий и тротуаров применяют столбы 4–6 метров, для городских улиц — 8–10 метров, для магистралей и транспортных развязок — 10–12 метров, иногда до 16 метров на мачтах освещения. Чем выше точка установки светильника, тем больший участок он способен покрыть при сохранении равномерности, и тем больше можно раздвинуть соседние опоры.
Второй фактор — тип кривой силы света (КСС) светильника. Прибор с широкой боковой КСС типа «Ш» рассчитан именно на уличное освещение: он вытягивает световое пятно вдоль дороги и позволяет увеличить шаг между столбами. Светильники с круглосимметричной КСС, которые ставят в парках и на пешеходных зонах, работают иначе — они дают равномерное пятно вокруг опоры, и расстояние между опорами на тротуарах и в зелёных зонах при одинаковой высоте получается меньше.
Третий фактор — нормируемая яркость и освещённость покрытия по категории объекта. Магистраль скоростного движения требует 1,6 кд/м² средней яркости — это жёсткий норматив, который диктует плотность установки. Парковая дорожка — 4 лк средней освещённости, и здесь требования к равномерности мягче. Поэтому одинаковые по мощности светильники на магистрали и в парке будут стоять с совершенно разным шагом.
Четвёртый фактор — ширина проезжей части и схема расстановки опор: односторонняя, двухрядная параллельная, двухрядная шахматная или осевая. Схема выбирается исходя из ширины дороги и требуемой равномерности, и она напрямую влияет на допустимый интервал между столбами освещения.
Нормативные ориентиры: что регламентируют документы
Проектировщик опирается на СП 52.13330.2016 (актуальная редакция свода правил по естественному и искусственному освещению) и на ГОСТ Р 55706-2013 для наружного освещения. Отдельно действуют ГОСТ 32947-2014 на стационарные опоры и ГОСТ Р 54305-2011 на горизонтальную освещённость автодорог. Эти документы задают не конкретное «расстояние между столбами», а параметры освещённости, равномерности и слепящего действия, из которых шаг опор выводится расчётом.
Ключевые нормируемые величины для улично-дорожной сети:
- средняя яркость покрытия (от 0,4 до 1,6 кд/м² в зависимости от категории);
- средняя горизонтальная освещённость (от 4 до 30 лк);
- общая равномерность яркости U₀ (не ниже 0,35–0,4);
- продольная равномерность яркости Uₗ (не ниже 0,5–0,7 для магистралей);
- пороговое приращение яркости TI (не более 10–15%) — показатель ослепления водителя.
Именно продольная равномерность чаще всего «срезает» возможность ставить опоры пореже. Даже если средний уровень яркости выдерживается, провалы между световыми пятнами соседних светильников недопустимы. Поэтому расчёт расстояния между опорами освещения всегда ведут в светотехнической программе (DIALux, Relux) с реальной фотометрией светильника, а не по обобщённым формулам.
Связь высоты опоры и максимального шага
Существует инженерное правило «отношения шага к высоте» — L/H. Для светильников с уличной оптикой типа «Ш» и шахматной или двухрядной расстановки отношение L/H не должно превышать 3,5–4,0. Для односторонней и осевой расстановки — 3,0–3,5. При круглосимметричной КСС (парк, пешеходная зона) — не более 4,0, но практически чаще 3,0–3,5.
Для понимания порядка величин: при опоре 8 метров максимальный шаг при односторонней схеме составит около 25–28 метров, при шахматной — до 32 метров. При опоре 10 метров — 30–35 и 35–40 метров соответственно. Это верхние границы; финальное значение уточняет светотехнический расчёт.
Типовой интервал по категориям объектов
Ниже — ориентировочные диапазоны, на которые можно опираться на стадии предпроекта. Эти цифры не заменяют расчёт, но дают понимание бюджета и закупки.
| Тип объекта | Высота опоры | Шаг опор, м | Схема расстановки | Тип КСС |
|---|---|---|---|---|
| Магистраль скоростного движения | 10–12 м | 35–50 | Двухрядная параллельная | Широкая боковая «Ш» |
| Городская улица общегородского значения | 9–10 м | 30–40 | Шахматная / двухрядная | Широкая боковая «Ш» |
| Дорога районного значения | 8–9 м | 28–35 | Односторонняя | Боковая «Ш» / «Л» |
| Внутриквартальный проезд | 6–8 м | 25–30 | Односторонняя | Боковая «Ш» |
| Тротуар, пешеходная зона | 4–6 м | 18–25 | Односторонняя | Круглосимметричная / «Д» |
| Парк, сквер | 4–5 м | 15–22 | Односторонняя / свободная | Круглосимметричная |
| Промышленная территория, склад | 8–12 м | 25–40 | По периметру и проездам | Широкая «Ш» / прожекторы |
| Автостоянка, парковка | 6–10 м | 25–35 | По периметру / рядами | Широкая боковая |
Шаг опор и мощность светильника — связанные величины. Если увеличить интервал между опорами на 20%, потребуется светильник с большим световым потоком — примерно на 25–35%. Иногда «экономия на количестве столбов» оборачивается закупкой более дорогих приборов и большим потреблением электроэнергии за счёт неоптимальной работы оптики. Баланс находят через расчёт полного жизненного цикла объекта, а не по одному параметру.
Расстояние от опоры до бордюра и проезжей части
Кроме продольного интервала, проектировщик задаёт поперечное положение опоры относительно дороги. Здесь нормы жёстче, чем по шагу, потому что речь идёт о безопасности при наезде транспорта:
- на скоростных магистралях — не менее 1,0 м от бордюра до цилиндра опоры;
- на обычных дорогах общего пользования — не менее 0,5 м;
- на дорогах с ограничением движения грузового транспорта — не менее 0,3 м;
- при отсутствии бордюра — не менее 1,75 м от кромки проезжей части до опоры.
Для магистралей высокой категории дополнительно учитывают требования по ударно-безопасному исполнению опор (категория PE в ГОСТ 32947-2014) — такие опоры рассчитаны на управляемое разрушение при наезде автомобиля, что снижает тяжесть последствий ДТП. На серийных городских улицах достаточно обычных стальных или гранёных опор без специальной защиты.
Отдельный вопрос — расстояние между опорой и элементами благоустройства: деревья, ограждения, рекламные конструкции, контактная сеть общественного транспорта. Если крона взрослого дерева перекрывает световой поток — никакой расчёт шага не спасёт, провалы освещённости будут. На этапе проекта нужно либо увязывать позиции опор с зелёными насаждениями, либо согласовывать санитарную обрезку.
Что проверить до утверждения шага опор в проекте
- Определена категория объекта по СП 52.13330.2016 и соответствующие нормы яркости/освещённости
- Высота опоры согласована с типом объекта и шириной проезжей части
- Выбрана схема расстановки: односторонняя, шахматная, двухрядная или осевая
- Подобран светильник с подходящим типом КСС и фотометрией под задачу
- Отношение шага к высоте опоры не превышает предельного значения для выбранной схемы
- Расстояние от опоры до бордюра соответствует категории дороги
- Выполнен светотехнический расчёт в DIALux или Relux с реальным файлом светильника (IES/LDT)
- Проверены U₀ и Uₗ — общая и продольная равномерность, а не только средний уровень
- Учтены препятствия: деревья, рекламные щиты, существующие сети
- Мощность и световой поток светильника согласуются с выбранным шагом без перерасхода
Как подбирают светильник под заданный шаг опор
Когда шаг опор уже частично задан существующей инфраструктурой (реконструкция, замена светильников на действующих столбах), задача обратная: под известное расстояние между опорами нужно выбрать светильник, который обеспечит нормируемые параметры. Здесь критичны три характеристики прибора.
Световой поток и светоотдача. Для городской улицы с шагом опор 30–35 метров при высоте 9 метров обычно требуется светильник 80–120 Вт со световым потоком 10 000–16 000 лм. Показатель светоотдачи качественного уличного LED-светильника — от 140 лм/Вт. Если отдача ниже 120 лм/Вт, прибор уже морально устарел и будет потреблять лишнее электричество весь срок службы.
Кривая силы света. Это, пожалуй, самый недооценённый параметр. Два светильника с одинаковой мощностью и потоком могут давать совершенно разные результаты на дороге: один уложит свет узкой полосой вдоль оси, второй даст широкое круговое пятно. Для уличного освещения с шагом опор от 25 метров нужна боковая КСС типа «Ш» с асимметрией вдоль дороги — такой светильник «дотягивается» от одной опоры до следующей и даёт равномерную продольную заливку.
Защита IP и IK. Для опор освещения стандарт — IP65 по пылевлагозащите и IK08–IK10 по ударной прочности. Нижние значения для уличных светильников недопустимы: конденсат, пыль, птичий помёт и возможные удары веткой быстро выведут прибор из строя, а замена на высоте 8–10 метров каждый раз — это автовышка и простой участка.
Для проектов парковых зон и прогулочных территорий мы изготавливаем парковые светильники с круглосимметричной оптикой — они дают мягкое равномерное пятно вокруг опоры и хорошо работают при шаге 18–25 метров. Для дорожного и магистрального освещения применяются консольные уличные светильники с направленной КСС. Архитектурную подсветку фасадов и территорий решают уличные светодиодные светильники направленного действия.
Файл фотометрии — обязательный атрибут расчёта. У каждого серийного светильника производитель выдаёт файл IES или LDT. Без него светотехнический расчёт невозможен: программа должна «видеть», как распределяется свет конкретной модели. Если поставщик не может предоставить фотометрию — это повод сомневаться в соответствии заявленных характеристик.
Типичные ошибки при расстановке опор и выборе светильников
Ошибки, которых стоит избегать
- Равномерный шаг опор без привязки к геометрии дороги. На участках с поворотами, пешеходными переходами, пересечениями проектировщик ставит столбы через одинаковые 35 метров «по линейке». В результате на самом ответственном месте — переходе или развороте — световое пятно оказывается между опорами, и пешеход попадает в тёмную зону. Правильно: на переходах опору ставят непосредственно перед зоной перехода по ходу движения, а затем подбирают шаг соседних опор с учётом этой фиксированной точки.
- Выбор светильника по мощности, а не по фотометрии. Закупщик ориентируется на «100 Вт = 100 Вт» и берёт более дешёвый прибор с круглосимметричной оптикой на дорогу. При той же мощности такой светильник даёт в 1,5–2 раза меньшую яркость на покрытии, продольная равномерность проваливается, норматив не выполняется. Правильно: сначала тип КСС под задачу, потом мощность под шаг опор, и только потом сравнение цен между моделями с подходящей оптикой.
- Увеличение шага опор без перерасчёта светового потока. Заказчик решает «сэкономить» и ставит столбы через 45 метров вместо расчётных 32. Светильники оставляет те же. Через полгода — жалобы жителей, проверка Роспотребнадзора, фактическая освещённость 6 лк вместо нормативных 15. Правильно: любое изменение шага опор после расчёта требует повторного расчёта с пересмотром параметров светильника.
- Игнорирование коэффициента эксплуатации. В расчёте используют начальный световой поток светильника, а реальный через 2–3 года снижается на 10–20% за счёт старения светодиодов и загрязнения оптики. Изначально «на грани норматива» система через год уходит в недосвет. Правильно: закладывать коэффициент запаса 1,25–1,3 на этапе проекта, особенно для объектов без регулярной очистки светильников.
- Одинаковая цветовая температура на всех типах объектов. На магистрали ставят тот же 3000К, что и в парке «для уюта». Тёплый свет хуже различается при боковом зрении водителя и требует большей освещённости для того же уровня зрительной работы. Правильно: для проезжих частей — 4000К нейтральный белый, для пешеходных и рекреационных зон — 3000К тёплый, для промышленных территорий — 4000–5000К.
Ошибки проекта обходятся дороже, чем повторный расчёт. Перестановка уже забетонированных опор — это демонтаж фундамента, восстановление покрытия, новый монтаж. Стоимость одной опоры в сборе с фундаментом, кабелем и светильником — от 80 000 рублей, и эта цифра удваивается, если опору нужно перенести на 5 метров. Расчёт на этапе проектирования в 20–30 раз дешевле любой исправительной работы на объекте.
Когда нужны нестандартные опоры и светильники
На стандартной дорожной сети серийные светильники закрывают 90% задач. Но есть категории объектов, где типовая модель не подходит — и здесь подключается производственный подход с изготовлением светильников под конкретный проект.

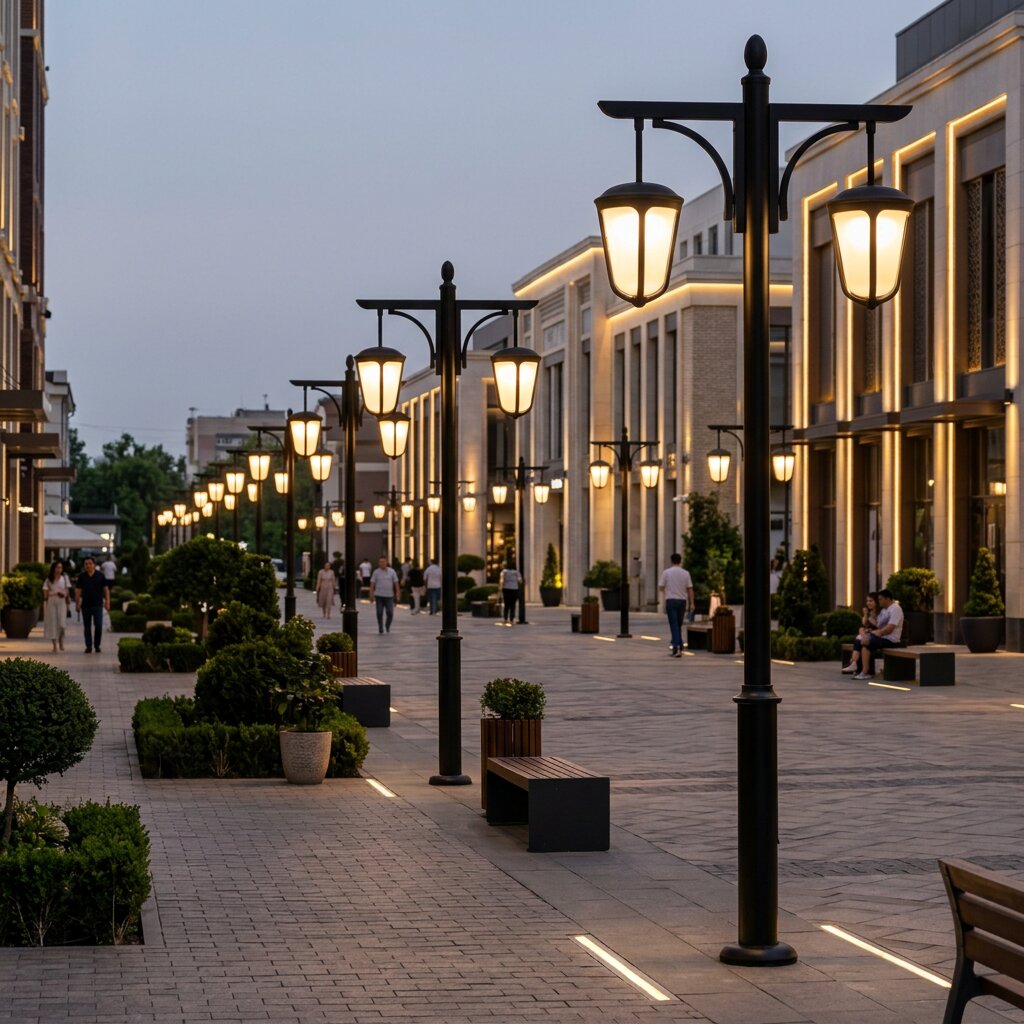

Первый сценарий — архитектурные ансамбли, пешеходные зоны и благоустройство исторических центров. Здесь заказчик (архитектурное бюро, главный архитектор города, девелопер) определяет визуальный облик опоры и светильника как часть дизайн-кода территории. Серийная «корзина» не подходит ни по форме, ни по цвету, ни по материалу. Нужен светильник по чертежу или эскизу, часто с интеграцией в опору нестандартного сечения.
Второй сценарий — частные территории и корпоративные объекты. Усадьба, отель, кампус бизнес-центра, территория завода с представительской функцией. Здесь шаг опор рассчитывается так же строго, как на общественных дорогах, но визуальная часть работает на бренд и имидж. Часто требуется нестандартная цветная покраска опоры под фирменный RAL или необычная форма светильника.
Третий сценарий — объекты с особыми требованиями к оптике. Например, территория с узким проездом между высокими зданиями, где типовая боковая КСС даёт засветку окон нижних этажей. Или промышленная площадка с необходимостью подсветки вертикальных поверхностей (стены складов, ворота, погрузочные зоны) — стандартная «дорожная» оптика здесь неэффективна. Решение — светильник с кастомной оптикой под конкретную геометрию пространства.
DC-Light — завод-производитель светодиодных светильников в Санкт-Петербурге. Изготавливаем светильники на заказ по чертежу, эскизу или фото со сроком от 5 до 14 рабочих дней, минимальный заказ — 1 штука. Серийные модели для типовых задач по уличному освещению — от 3 рабочих дней. Для всех изделий выдаём файлы фотометрии, паспорта и сертификаты соответствия. В каталоге более 1 000 моделей, по производству закрыто более 500 проектов в 30 городах России, среди клиентов — Сбербанк, Wildberries, ВКонтакте, РБК.
Частые вопросы о расстоянии между опорами освещения
Какое среднее расстояние между опорами освещения на городской улице?
Для типовой городской улицы с опорами 9–10 метров средний шаг составляет 30–40 метров. Точное значение зависит от категории дороги, ширины проезжей части, схемы расстановки и фотометрии светильника. На магистралях шаг увеличивается до 40–50 метров за счёт более высоких опор и мощных светильников. На внутриквартальных проездах и тротуарах — сокращается до 20–30 метров.
Можно ли рассчитать шаг опор самостоятельно без специальной программы?
Для предварительной оценки — да, по правилу отношения шага к высоте опоры (L/H не более 3,5–4). Для утверждаемого проекта — нет: нужен расчёт в DIALux или Relux с реальной фотометрией светильника. Программа учитывает десятки параметров, которые невозможно просчитать вручную: коэффициент отражения покрытия, геометрию дороги, взаимное наложение световых пятен, пороговое приращение яркости. Без этого проект не пройдёт экспертизу.
Что важнее — шаг опор или мощность светильника?
Это связанные параметры, которые рассчитываются в паре. Но если приходится выбирать приоритет, то первым фиксируют высоту опоры и тип кривой силы света — они определяют, какой максимальный шаг возможен физически. Мощность светильника подбирается под эту геометрию так, чтобы обеспечить нормативную освещённость. Увеличение мощности не компенсирует ошибочный выбор оптики или завышенный шаг опор.
Нужно ли менять шаг опор при замене натриевых светильников на светодиодные?
Шаг опор обычно не меняют — опоры остаются на старых фундаментах. Но светодиодный светильник нужно подбирать с учётом именно этого существующего шага и высоты опор. Не все LED-модели корректно заменяют натриевые по фотометрии: у ДНаТ круглосимметричная КСС, у современных уличных светодиодов — боковая асимметричная. Поэтому нужен расчёт с учётом геометрии существующей установки и подбор подходящей оптики, иначе получится недосвет или слепящее действие.
Какое минимальное расстояние от опоры до края проезжей части?
На скоростных магистралях — не менее 1 метра от бордюра. На обычных городских дорогах — не менее 0,5 метра. На дорогах с ограничением грузового движения — не менее 0,3 метра. При отсутствии бордюра минимум от кромки проезжей части до опоры — 1,75 метра. На магистралях высокой категории дополнительно применяют ударно-безопасные опоры по ГОСТ 32947-2014.
Можно ли заказать светильники под нестандартный шаг опор или нестандартный дизайн?
Да. DC-Light изготавливает уличные и парковые светильники по индивидуальному техническому заданию — с заданной мощностью, типом КСС, длиной корпуса, цветом по RAL или NCS, креплением под конкретный тип опоры или кронштейна. Это актуально для архитектурных проектов, реконструкций исторических центров, корпоративных территорий. Сроки изготовления — от 5 до 14 рабочих дней, минимальный заказ — от 1 штуки.
Какой срок службы у качественного уличного светодиодного светильника?
Для качественного уличного LED-светильника срок службы составляет 50 000–70 000 часов до падения светового потока на 30% (параметр L70). В пересчёте на режим работы уличного освещения 4 000 часов в год это 12–17 лет. Ключевые факторы, влияющие на реальный ресурс: качество драйвера, теплоотвод корпуса, класс защиты IP, стабильность питающей сети. Экономия на этих параметрах сокращает срок службы в 2–3 раза.
