Ремонт светильников Армстронг — задача, с которой рано или поздно сталкивается любой эксплуатационщик офисного, торгового или общественного здания. Светодиодная панель в потолок 600х600 кажется простым изделием: алюминиевая рамка, рассеиватель, плата со светодиодами, драйвер. Но именно эта простота вводит в заблуждение — половина «выгоревших» панелей на самом деле имеют локальную неисправность, которую можно устранить за 20 минут с минимальным набором инструментов. В этом материале — практическое руководство от завода-производителя: как отличить ремонтопригодную модель от той, что проще заменить, как провести диагностику без специального оборудования и что делать, если ремонт светодиодных светильников Армстронг своими руками не дал результата.
Конструкция панели 600х600: что внутри и что ломается

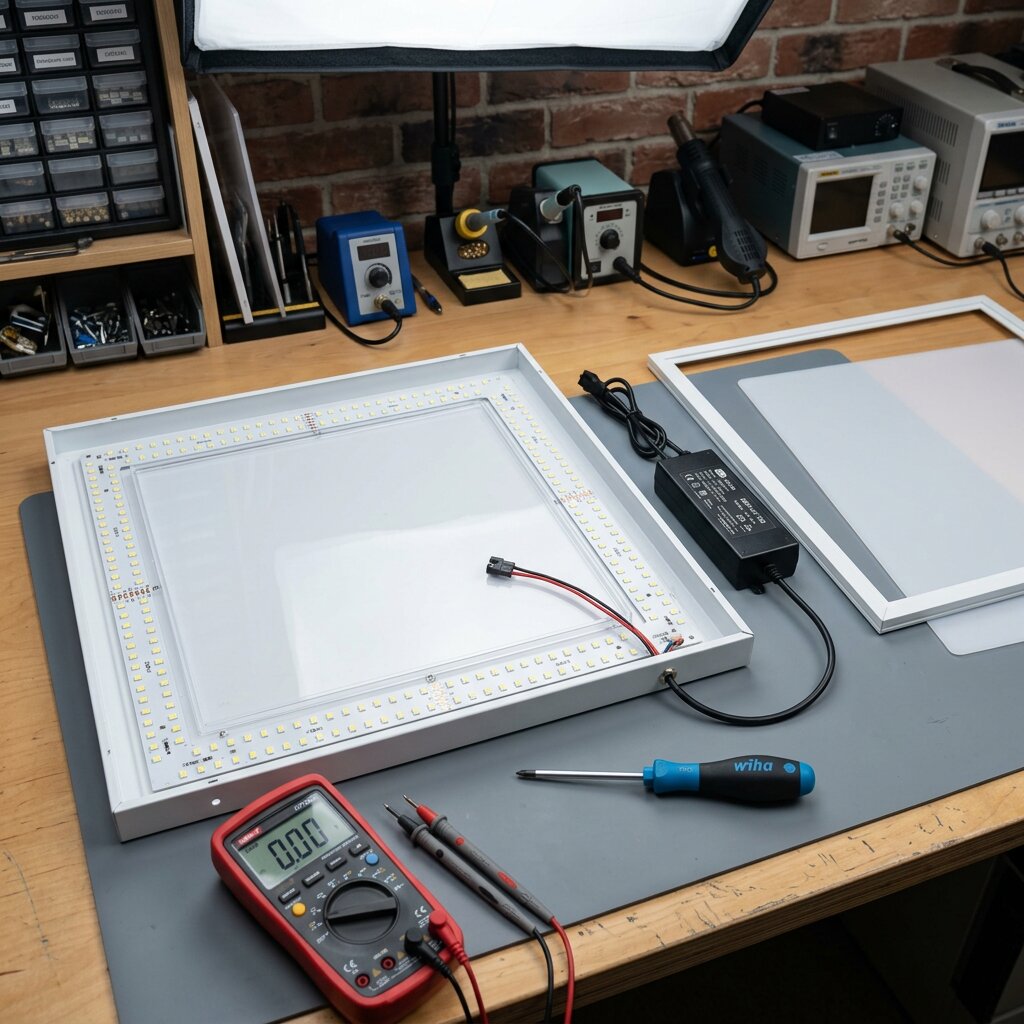

Прежде чем браться за инструмент, нужно понимать, с чем имеешь дело. Светодиодная панель в подвесной потолок типа Армстронг состоит из четырёх основных узлов: алюминиевой или стальной рамки, акрилового или полистирольного рассеивателя, светодиодной платы и выносного драйвера. В большинстве моделей светодиоды расположены не равномерно по всей плоскости, а линейками по торцам — свет распределяется по площади за счёт световода и матового рассеивателя.
Эта конструкция определяет статистику отказов. По нашему опыту обслуживания торговых и офисных объектов, около 60% неисправностей светодиодных светильников Армстронг приходится на драйвер (блок питания), 25% — на отдельные сегменты светодиодной линейки, около 10% — на контакты и проводку, и только 5% — на полный выход из строя самой платы. Это значит, что в шести случаях из десяти ремонт сводится к замене одного компонента ценой в несколько сотен рублей.
Драйвер выходит из строя чаще остальных по объективной причине: внутри него работают электролитические конденсаторы, которые деградируют быстрее, чем сами светодиоды. При перегреве в плохо вентилируемом запотолочном пространстве этот процесс ускоряется. Вторая частая причина — скачки напряжения в сети: дешёвые драйверы без полноценной защиты «горят» от первого же серьёзного импульса.
Диагностика: как определить, что именно сломалось
Перед любым вскрытием — обесточить линию на щитке. Не «выключателем на стене», а именно автоматом. Это правило игнорируют чаще, чем стоило бы, и именно поэтому ремонт осветительных приборов в подвесных потолках регулярно заканчивается ударом тока через металлическую рамку. После снятия панели с потолочных направляющих и отсоединения клеммной колодки можно начинать диагностику.
Алгоритм простой и работает почти всегда:
- Внешний осмотр драйвера. Вздутые или потёкшие конденсаторы, подгар на плате, запах гари, трещины в корпусе — это однозначный приговор блоку питания. Дальше можно не диагностировать.
- Замер выходного напряжения драйвера. Подключить нагрузку, мультиметр в режиме измерения постоянного напряжения — на выходные клеммы. Номинал указан на корпусе драйвера (обычно 24–42 В). Если показания нулевые или сильно ниже паспортного — драйвер мёртв. Если значения «прыгают» — деградировал, скоро встанет окончательно.
- Прозвонка светодиодной платы. При снятом драйвере мультиметр в режиме прозвонки диодов покажет, какой именно сегмент линейки оборван. На исправных диодах прибор покажет падение напряжения 2,8–3,2 В, на сгоревших — обрыв или короткое замыкание.
- Проверка проводки и контактов. Окислившиеся клеммы, надломанные провода у входа в драйвер, плохой контакт в клеммной колодке — частая причина «мерцания» панели. Иногда достаточно перезажать клемму.
Если все три предыдущих узла исправны, а панель не работает — значит, отказала плата целиком. В большинстве случаев замена платы экономически нецелесообразна: стоимость новой светодиодной панели сопоставима или ниже.
Простой тест без мультиметра. Возьмите заведомо исправный драйвер от такой же модели панели и подключите его к сомнительной плате. Загорелось — виноват старый драйвер. Не загорелось — виновата плата. Этот метод грубоват, но в полевых условиях экономит время на полноценную диагностику.
Перед началом ремонта проверьте
- Линия обесточена на распределительном щитке, а не только выключателем
- Под рукой есть мультиметр с режимами измерения напряжения постоянного тока и прозвонки диодов
- Маркировка драйвера сфотографирована — без неё не подобрать аналог по выходным параметрам
- Проверена температура потолочного пространства — если в нише жарко, ремонт без улучшения вентиляции бесполезен
- Есть запасной драйвер той же мощности и того же выходного напряжения (а не «похожий»)
- Подготовлены диэлектрические перчатки и очки — даже на обесточенной линии в конденсаторах может оставаться заряд
- Новые светодиоды в наличии — типоразмер SMD совпадает с теми, что на плате (2835, 5730 и т.д.)
- Для ремонта пайкой готов паяльник 25–40 Вт с тонким жалом и припой ПОС-61

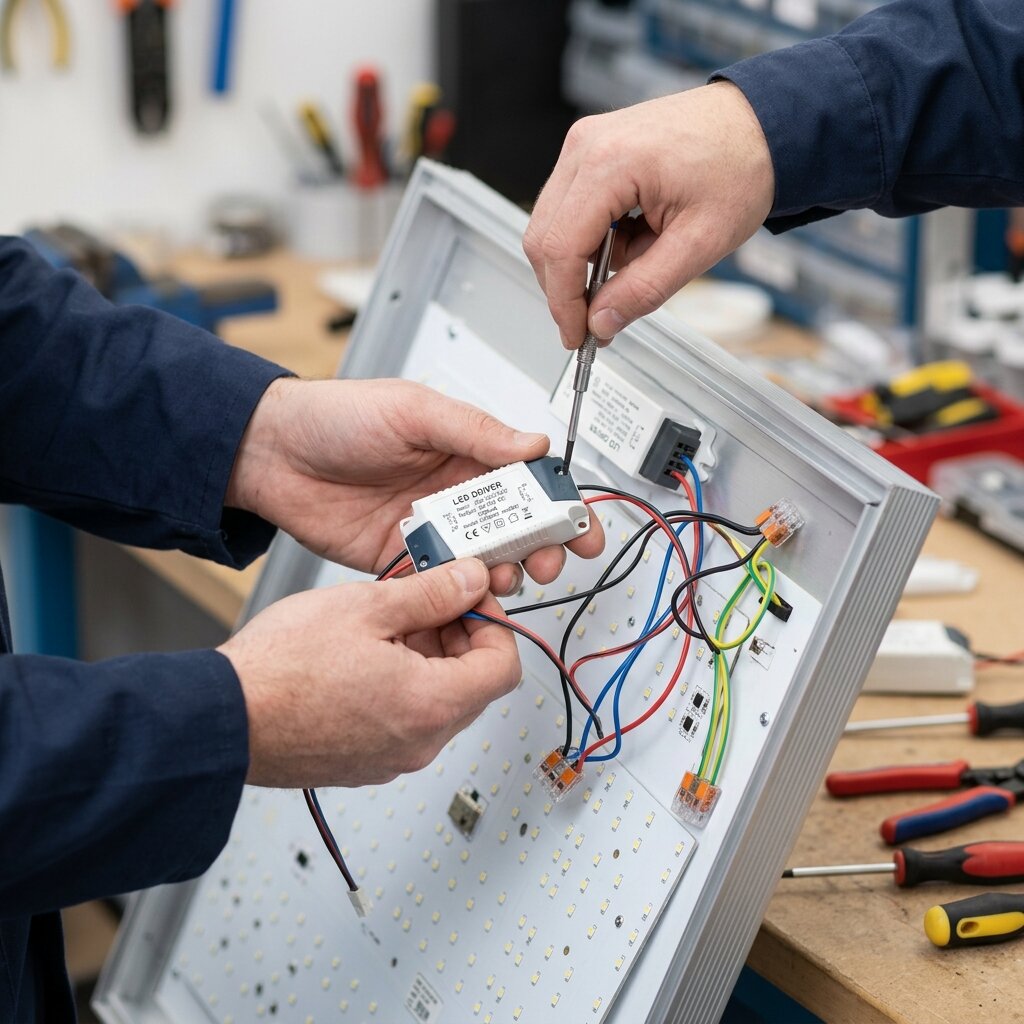

Замена драйвера и ремонт светодиодной линейки
Замена драйвера — самая частая и самая простая операция при ремонте светодиодного светильника Армстронг своими руками. Главное правило: новый драйвер должен совпадать со старым по трём параметрам — выходному напряжению (или диапазону для драйверов тока), номинальному току и мощности. «Подходящий по габаритам» не значит «подходящий».
Если на старом драйвере написано 36 В / 600 мА / 22 Вт, искать нужно строго эти параметры. Драйвер с другим выходным током либо «недокормит» светодиоды (и они будут светить тускло), либо превысит допустимый ток и сожжёт линейку за несколько часов. Лучший вариант — заказать оригинальный блок питания у производителя светильника. Худший — поставить безымянный с маркетплейса наугад.
Подключение: вход драйвера — к сети 220 В через клеммную колодку с соблюдением фазы и нуля, выход — к разъёму на плате светильника с соблюдением полярности. На большинстве плат + и − промаркированы; если маркировки нет — ориентируйтесь по цвету проводов или сверьтесь со схемой производителя. Перепутанная полярность не повредит светодиоды, но и работать панель не будет.
Ремонт самой светодиодной линейки сложнее. Если диагностика показала один-два сгоревших диода — их можно выпаять и заменить аналогичными SMD-светодиодами того же типоразмера и цветовой температуры. Важно: при пайке нельзя перегревать соседние диоды дольше 3–4 секунд, иначе они тоже выйдут из строя. Лучше использовать паяльную станцию с регулировкой температуры, выставленной на 280–300 °C, и работать через флюс.
Если перегорело больше пяти диодов или повреждена дорожка на плате — ремонт теряет смысл. Замена всей платы стоит почти как новая панель, поэтому в таких случаях рациональнее заказать новый светильник Армстронг 600х600 — особенно если вышедший из строя экземпляр уже отработал гарантийный срок.
Несовпадение параметров драйвера — главная причина повторного отказа после ремонта. Светильник «оживает» на тестовом включении, проработает день-два, а потом снова гаснет — потому что новый драйвер выдаёт ток на 15% выше номинала, и плата перегревается. Всегда сверяйтесь с маркировкой родного блока питания, а не «смотрите по похожести».
Когда ремонт оправдан, а когда лучше заменить
Ремонт светодиодной панели 600х600 — не самоцель. У него есть экономический смысл только в определённых ситуациях. Если в офисе вышла из строя одна панель из тридцати, а остальные служат уже 4–5 лет — её замена на новую современную модель часто выгоднее, чем восстановление: новая прослужит ещё 7–10 лет, а отремонтированная — год-два, и дальше начнут «сыпаться» оставшиеся диоды и конденсаторы.
Другая ситуация — когда панель новая, на гарантии, а проблема носит локальный характер. Здесь ремонт по гарантии у производителя — единственно правильный путь: самостоятельное вскрытие лишает гарантийных обязательств, и при следующем отказе платить придётся уже из своего кармана.
Третий сценарий — массовый объект, где выход из строя 5–10% светильников за раз создаёт серьёзную статью расходов. Здесь ремонт партии экономически целесообразен, особенно если налажен сервисный контракт с производителем или сторонней мастерской. Иногда выгоднее обновить парк целиком, перейдя на современные модели — например, панели Армстронг с равномерной засветкой, которые лишены классических болевых точек старых моделей с торцевой подсветкой.
Сравнение: ремонт или замена
| Ситуация | Что отказало | Рекомендация | Экономика |
|---|---|---|---|
| Панель моложе 2 лет, на гарантии | Любой компонент | Гарантийный ремонт у производителя | Бесплатно |
| Панель 2–4 года, не на гарантии | Драйвер | Замена драйвера | Выгодно |
| Панель 2–4 года | 1–3 светодиода в линейке | Замена диодов пайкой | Условно |
| Панель 2–4 года | Светодиодная плата целиком | Замена всей панели | Менять |
| Панель старше 5 лет | Любой компонент | Замена на новую модель | Менять |
| Парк 30+ панелей, массовый отказ | Драйверы в нескольких | Партия драйверов от производителя | Выгодно при объёме |
| Любой возраст | Сгорела от скачка напряжения вся партия | Замена + установка стабилизатора | Менять с защитой |
Типичные ошибки при ремонте панелей Армстронг
Ошибки, которых стоит избегать
- Подбор драйвера «по габаритам». Замена сгоревшего блока питания на первый похожий из коробки запчастей — без сверки выходного тока и напряжения. Светильник либо светит тускло, либо плата перегревается и через несколько недель выходит из строя окончательно. Правильно: сверять три параметра — выходное напряжение, ток, мощность — и брать драйвер с теми же значениями, что у заводского.
- Пайка светодиодов перегретым паяльником. Жало 350–400 °C и долгое прогревание контактных площадок убивает соседние диоды и отслаивает дорожку от текстолита. Через день после ремонта гаснет ещё половина линейки. Правильно: работать паяльной станцией с регулировкой 280–300 °C, время контакта — не более 3–4 секунд, обязательно использовать флюс.
- Игнорирование вентиляции запотолочного пространства. Драйвер заменён, светильник запущен — а через два месяца снова отказ. Причина в том, что в нише между основным и подвесным потолком летом температура достигает 55–60 °C, и любой блок питания деградирует за месяцы вместо лет. Правильно: при ремонте сразу проверять условия в нише и при необходимости выносить драйвер наружу или организовывать вентиляцию.
- Ремонт без обесточивания на щитке. Опора на «выключатель выключен — значит безопасно». В реальности на однополюсном выключателе разрывается только фаза, а если она перепутана с нулём — на корпусе светильника останется 220 В. Правильно: отключать линию автоматом на щитке и проверять отсутствие напряжения индикаторной отвёрткой непосредственно на клеммах перед работой.
- Восстановление светильника, который массово горит во всей партии. Если из 20 одинаковых панелей за неделю сгорело 4 — проблема не в светильниках, а в питающей сети или условиях эксплуатации. Замена драйверов одного за другим без устранения причины превращается в бесконечный цикл. Правильно: сначала диагностировать сеть (стабильность напряжения, наличие импульсных помех, заземление), а уже потом возвращать панели в работу.
Когда стоит обратиться к производителю
Самостоятельный ремонт светильников Армстронг оправдан, когда речь идёт об одной-двух панелях и в распоряжении есть нужные компоненты. На объектах с десятками точек отказа разумнее работать через производителя — особенно если речь о массовом обновлении парка светильников или о замене вышедших из строя моделей на современные. Завод-изготовитель может подобрать драйверы той же серии, изготовить замену по образцу или предложить более надёжную модель той же геометрии — например, из категории офисных светильников Армстронг.
DC-Light производит светодиодные светильники в Санкт-Петербурге с 2019 года. Команда работает в светотехнике более 7 лет, в каталоге — свыше 1000 моделей, выполнено более 500 проектов в 30 городах России. Среди клиентов — Сбербанк, Wildberries, ВКонтакте, РБК, ЕМС, SELA. Помимо панелей Армстронг, завод выпускает светильники Грильято, линейные модели для офисов и торговых залов, а также промышленные и уличные приборы.
Серийные модели отгружаются от 3 рабочих дней. Если нужна замена нестандартной геометрии или особый тип крепления под существующий потолок — изготовление по чертежу, ТЗ или фото занимает от 5 до 14 рабочих дней. Минимальный заказ — от 1 штуки, что важно для точечной замены вышедших из строя приборов на действующих объектах. Доставка — по всей России и в страны СНГ.
Частые вопросы о ремонте светодиодных панелей
Можно ли отремонтировать панель Армстронг без пайки?
Если неисправен драйвер — да, замена занимает 5 минут и не требует паяльника: блок питания подключается через клеммную колодку и разъём на плате. Если же сгорели сами светодиоды или повреждена дорожка на плате — без пайки восстановить линейку нельзя. В таком случае проще заменить плату целиком или сам светильник.
Почему панель мерцает, но не гаснет полностью?
Чаще всего это деградация электролитических конденсаторов в драйвере: они теряют ёмкость, и пульсации выходного напряжения становятся видимыми. Реже — плохой контакт в клеммной колодке или подгоревший разъём на входе платы. В обоих случаях нужно вскрывать драйвер: вздутые конденсаторы видны сразу, а контакты проверяются мультиметром в режиме прозвонки.
Сколько служит светодиодная панель Армстронг?
Заявленный ресурс качественных моделей — 30 000–50 000 часов работы светодиодов. На практике первым выходит из строя драйвер: при нормальных условиях эксплуатации он живёт 5–7 лет, при перегреве в плохо вентилируемой нише — 2–3 года. После замены драйвера светильник обычно отрабатывает ещё столько же.
Можно ли заменить драйвер на более мощный «с запасом»?
Нет. Драйвер должен соответствовать плате по выходному току и напряжению, а не «по запасу мощности». Превышение тока приведёт к перегрузу светодиодов и их быстрой деградации, а избыточное напряжение просто выведет линейку из строя за минуты. Запас допустим только по входному напряжению сети — там он действительно полезен.
Отличается ли ремонт панели 600х600 от 1200х600?
Принципиально — нет. Конструкция, узлы и алгоритм диагностики идентичны. Разница только в количестве светодиодов на плате и в мощности драйвера: для модели 1200х600 драйвер обычно 40–48 Вт против 22–36 Вт у 600х600. Алгоритм диагностики и замены компонентов остаётся одним и тем же.
Что делать, если в офисе массово сгорели панели после грозы?
Это типичный случай выхода драйверов из строя из-за импульсного перенапряжения в сети. Сначала — установить устройство защиты от импульсных перенапряжений (УЗИП) на питающую линию освещения, иначе ситуация повторится. Затем — заменить вышедшие из строя драйверы или, если их больше десятка, заказать партию у производителя.
Можно ли заказать у производителя только драйверы без светильников?
Да, для своих моделей DC-Light отгружает запасные драйверы и комплектующие отдельно. Для этого нужно сообщить серию и год выпуска светильника или прислать фото маркировки родного блока питания — менеджер подберёт совместимый.
