Светотехнический расчет — это инженерная процедура определения количества светильников, их мощности, типа и схемы размещения для обеспечения нормируемой освещенности объекта. Результат расчета — конкретный проект освещения с указанием моделей оборудования, точек монтажа и прогнозных характеристик: средней и минимальной освещенности, равномерности, коэффициента пульсации. В этой статье разберем методы светотехнического расчета освещения, нормативную базу, типичные ошибки и покажем, как заказать светорасчет у производителя светодиодных светильников DC-Light.
Что такое светотехнический расчет и зачем он нужен
Светотехнический расчет (светорасчет) — это процесс моделирования распределения светового потока от источников света в помещении или на территории, выполняемый для достижения нормируемого уровня освещенности. В ходе расчета определяются:
- количество светильников и их расположение на плане;
- мощность источников света и тип кривой силы света (КСС);
- средняя освещенность рабочей поверхности (Еср) в люксах;
- равномерность распределения освещенности (Emin/Eср);
- коэффициент пульсации и показатель ослепленности (UGR).
Без светорасчета проектировщик работает «на глаз» — это приводит либо к перерасходу оборудования (лишние светильники, завышенная мощность), либо к недостаточной освещенности, которая не пройдёт проверку Роспотребнадзора.
Когда светотехнический расчет обязателен:
- Проектирование нового строительства (рабочая документация, раздел ЭО/ЭМ).
- Реконструкция и модернизация освещения — замена люминесцентных/ДРЛ на светодиодные светильники.
- Ввод объекта в эксплуатацию — при предъявлении надзорным органам.
- Подтверждение энергоэффективности (удельная установленная мощность, Вт/м²).
- Расчет освещенности для спецобъектов: чистые помещения, взрывоопасные зоны, медицинские учреждения.
Нормативная база для расчета освещенности
Расчет освещения выполняется на основании действующих нормативных документов. Ключевые из них:
| Документ | Что регламентирует |
|---|---|
| СП 52.13330.2016 (актуализированная редакция СНиП 23-05-95*) | Нормы освещенности для жилых, общественных и производственных помещений. Основной документ для проектировщика |
| ГОСТ Р 55710-2013 | Освещение рабочих мест внутри зданий — нормируемые показатели и методы измерения |
| ГОСТ Р 55706-2013 | Наружное освещение улиц, дорог, площадей |
| СанПиН 1.2.3685-21 | Гигиенические нормативы, включая требования к освещенности |
| СП 256.1325800.2016 | Электроустановки жилых и общественных зданий — правила проектирования |
Основные нормируемые параметры:
- Освещенность (E) — измеряется в люксах (лк). Например: офис с работой за ПК — 300–500 лк, производственный цех (грубые работы) — 200 лк, учебный класс — 400 лк.
- Равномерность (U₀) — отношение минимальной освещенности к средней. Для большинства помещений ≥ 0,4.
- Коэффициент пульсации (Кп) — не более 10% для рабочих мест с ПК, не более 20% для общего освещения.
- Показатель дискомфорта (UGR) — характеризует ослепленность. Для офисов ≤ 19, для промышленности ≤ 25.
Три основных метода светотехнического расчета
Метод коэффициента использования светового потока
Наиболее распространенный метод для расчета общего равномерного освещения. Используется, когда требуется рассчитать освещенность в горизонтальной плоскости по всей площади помещения.
Формула:
N = (E × S × Kз × Z) / (Ф × η)
Где:
- N — количество светильников;
- E — нормируемая освещенность (лк);
- S — площадь помещения (м²);
- Kз — коэффициент запаса (для светодиодных светильников обычно 1,1–1,4);
- Z — коэффициент неравномерности (1,1–1,2);
- Ф — световой поток одного светильника (лм);
- η — коэффициент использования светового потока.
Коэффициент использования (η) определяется по таблицам производителя светильника в зависимости от:
- индекса помещения (i);
- коэффициентов отражения потолка, стен и пола.
Индекс помещения вычисляется по формуле:
i = (A × B) / (h × (A + B))
Где A и B — длина и ширина помещения, h — расчетная высота подвеса (от светильника до рабочей поверхности).
Этот метод даёт достаточную точность для помещений прямоугольной формы с равномерным размещением светильников.
Точечный метод расчета освещения
Применяется, когда необходимо рассчитать освещенность в конкретных точках — например, на наклонных или вертикальных поверхностях, при локализованном и местном освещении, а также для проверки неравномерности.
Метод основан на пространственных кривых силы света (КСС) конкретного светильника. Освещенность в расчетной точке определяется как сумма вкладов от каждого светильника с учётом угла падения и расстояния.
Где применяется:
- расчет уличного и наружного освещения;
- прожекторное освещение фасадов, спортивных площадок;
- проверочный расчет равномерности в помещении;
- освещение вертикальных поверхностей (стеллажи, стенды).
Метод удельной мощности
Упрощенный (оценочный) метод, используемый для предварительного определения установленной мощности освещения. Нормативные таблицы удельной мощности приведены в справочных пособиях и зависят от типа помещения, высоты подвеса и нормируемой освещенности.
Формула:
P = p × S
Где p — удельная мощность (Вт/м²), S — площадь.
Важно: метод удельной мощности не заменяет полноценный расчет. Он подходит для экспресс-оценки бюджета и предварительного подбора светильников, но не для рабочей документации.
Для светодиодных светильников ориентировочные значения удельной мощности:
- офисные помещения (300 лк): 8–12 Вт/м²;
- производственные цеха (200 лк): 6–10 Вт/м²;
- склады (75–100 лк): 3–5 Вт/м²;
- торговые залы (400 лк): 12–18 Вт/м².
Значения зависят от световой отдачи конкретного светильника, высоты потолков и коэффициентов отражения поверхностей.
Исходные данные для проведения светорасчета
Чтобы светотехнический расчет был точным, проектировщику необходимы:
Параметры помещения
- габаритные размеры: длина, ширина, высота;
- высота рабочей поверхности (для офисов — 0,8 м, для производства — зависит от технологического процесса);
- коэффициенты отражения: потолок (обычно 0,7 для белого), стены (0,5 для светлых, 0,3 для тёмных), пол (0,2–0,3);
- наличие мебели, оборудования, перегородок, влияющих на распределение света;
- план помещения (DWG, PDF или эскиз с размерами).
Требования к освещению
- нормируемая освещенность по СП 52.13330.2016 или техническому заданию;
- тип освещения: общее равномерное, локализованное, комбинированное;
- требования к цветовой температуре (3000 К, 4000 К, 5000 К) и индексу цветопередачи (CRI/Ra);
- ограничения по габаритам и типу монтажа светильников;
- класс защиты (IP) для влажных, пыльных и взрывоопасных зон.
Светотехнические характеристики светильников
- световой поток (лм);
- мощность (Вт);
- кривая силы света (КСС) — тип: Д (косинусная), Г (глубокая), Ш (широкая), К (концентрированная);
- фотометрические файлы в формате IES или LDT (обязательны для расчета в DIALux/Relux).
В DC-Light мы предоставляем полные фотометрические данные на все выпускаемые светильники, что позволяет выполнять точные расчеты без погрешностей.
Программное обеспечение для светотехнического расчета
Ручной расчет по формулам применим для простых случаев. Для реальных проектов используются специализированные программы:
DIALux / DIALux evo — стандарт отрасли. Бесплатная программа от немецкой компании DIAL. Позволяет моделировать освещение помещений и территорий, строить 3D-визуализацию, рассчитывать все нормируемые параметры. Работает с фотометрическими файлами производителей светильников.
Relux — альтернатива DIALux. Также бесплатная, с аналогичным функционалом. Удобна для расчета наружного освещения дорог по EN 13201.
Lighting Reality — используется преимущественно для расчета уличного и спортивного освещения.
Онлайн-калькуляторы освещенности — упрощенные инструменты для экспресс-оценки. Подходят для предварительного подбора количества светильников, но не заменяют полноценный проект.
Что получает заказчик по итогам расчета в DIALux:
- план размещения светильников с привязкой к осям;
- таблица расчетных значений: Еср, Еmin, Еmax, равномерность U₀;

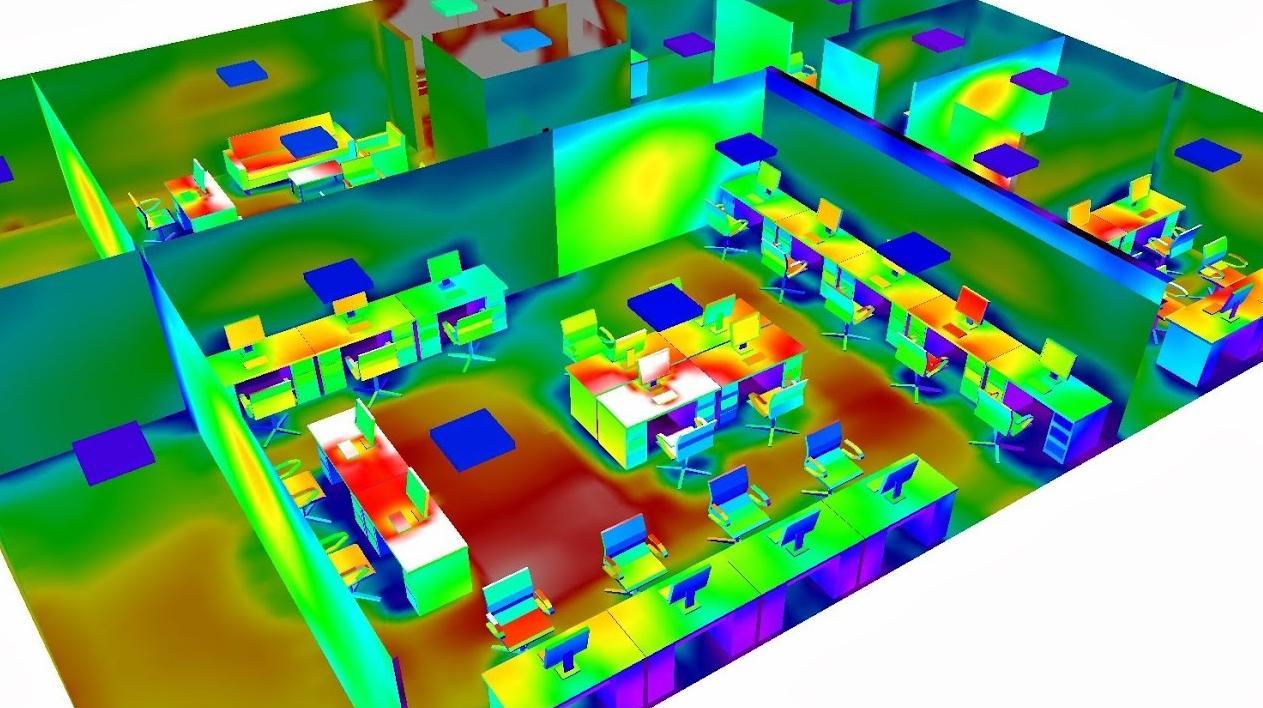

- изолинии освещенности (псевдоцвета) на рабочей поверхности;
- 3D-визуализация помещения с освещением;
- спецификация оборудования.
Светотехнический расчет для различных типов объектов
Производственные помещения и склады
Расчет освещения производственных помещений — одна из наиболее ответственных задач. Нормы освещенности зависят от разряда зрительной работы (от I до VIII по СП 52.13330.2016). Для производства важны:
- высокая равномерность — особенно на конвейерных линиях;
- низкий коэффициент пульсации — при работе с вращающимися механизмами (стробоскопический эффект);
- соответствующий класс защиты IP — для цехов с повышенной запыленностью (IP54 и выше);
- коэффициент запаса 1,4–1,5 для помещений со средним и значительным загрязнением.
Для складов с высотой стеллажей 8–12 м применяются промышленные светодиодные светильники типа «колокол» (хайбей) с глубокой КСС и световым потоком 15 000–30 000 лм.
Офисы и коммерческие объекты
Нормируемая освещенность — 300–500 лк на рабочей поверхности. Ключевые требования:
- UGR ≤ 19 (ограничение ослепленности для работы с мониторами);
- Кп ≤ 10%;
- CRI ≥ 80 (для комфортного восприятия);
- равномерность U₀ ≥ 0,4.
Оптимальные решения: встраиваемые панели 600×600 мм для потолков типа Armstrong, накладные линейные светильники, подвесные модульные системы.
Торговые и выставочные залы
Общее освещение — 400–500 лк. Дополнительно применяется акцентное освещение витрин и экспозиций с повышенной освещенностью (750–1000 лк). Важен высокий индекс цветопередачи: Ra ≥ 90 для зон с одеждой, продуктами, косметикой.
Уличное и наружное освещение
Светотехнический расчет наружного освещения выполняется по ГОСТ Р 55706-2013 и СП 52.13330. Нормируемые параметры — средняя яркость покрытия (кд/м²) или средняя горизонтальная освещенность (лк) в зависимости от категории дороги.
Для расчета уличного освещения критичны:
- высота опор и вылет кронштейнов;
- расстояние между опорами (шаг установки);
- тип КСС светильника (широкая или полуширокая для магистралей);
- ветровая нагрузка и класс защиты (IP65–IP67).
Учебные заведения и медицинские учреждения
Жесткие нормы: 400 лк для учебных классов, 500 лк для операционных, CRI ≥ 90 для медицинских кабинетов. Обязательное требование — равномерность U₀ ≥ 0,6. Коэффициент пульсации — не более 10%.
Типичные ошибки при расчете освещения
1. Занижение коэффициента запаса. Для светодиодных светильников Кз часто принимают 1,0–1,1 «по привычке». Но СП 52.13330 устанавливает Кз = 1,1 для чистых помещений с LED и до 1,5 для загрязненных. Кроме того, световой поток LED деградирует на 10–30% к концу срока службы (L70/L80).
2. Игнорирование реальных коэффициентов отражения. Тёмные стены и пол могут снизить расчетную освещенность на 20–30% по сравнению со «стандартными» значениями (потолок 0,7 / стены 0,5 / пол 0,3).
3. Расчет по световому потоку лампы, а не светильника. Потери в оптике, рассеивателе и отражателе могут составлять 10–25%. В расчет должен идти именно выходной поток светильника, указанный в паспорте изделия.
4. Использование «чужих» фотометрических файлов. Подстановка IES/LDT-файлов аналогичных моделей вместо файлов конкретного светильника даёт погрешность в распределении света. Каждая модель имеет уникальную КСС.
5. Отсутствие проверки равномерности. Выполнить норму по средней освещенности — недостаточно. Если Еmin в углах помещения вдвое ниже Еср, объект не пройдет проверку.
6. Пренебрежение расчетом UGR. Особенно актуально для офисов. Даже при достаточной освещенности блёсткие светильники без рассеивателя вызывают дискомфорт и снижают продуктивность.
Пример: логика светотехнического расчета
Рассмотрим типовую задачу. Офисное помещение открытого типа 12 × 8 м, высота потолка 3 м, высота рабочей поверхности 0,8 м, отделка — светлая. Норма — 400 лк, U₀ ≥ 0,4, UGR ≤ 19.
Шаг 1. Определяем расчетную высоту подвеса: h = 3,0 − 0,8 = 2,2 м.
Шаг 2. Индекс помещения: i = (12 × 8) / (2,2 × (12 + 8)) = 96 / 44 = 2,18.
Шаг 3. При коэффициентах отражения 0,7/0,5/0,3 и индексе помещения ≈ 2,2 коэффициент использования для типового офисного светильника с КСС типа Д составляет примерно 0,6–0,65.
Шаг 4. Принимаем Кз = 1,1 (чистое помещение, LED), Z = 1,1.
Шаг 5. Рассчитываем необходимый суммарный поток: Фсумм = (400 × 96 × 1,1 × 1,1) / 0,62 ≈ 75 200 лм.
Шаг 6. Выбираем светильник DC-Light со световым потоком 3800 лм. Требуемое количество: 75 200 / 3800 ≈ 20 шт.
Шаг 7. Проверяем в DIALux: размещаем 20 светильников (5 рядов по 4), получаем Еср = 412 лк, U₀ = 0,52, UGR = 17. Норма выполнена.
Это упрощённый пример. В реальном проекте учитываются мебель, перегородки, оконные проёмы, а результат выдаётся в виде детального отчета с изолиниями и спецификацией.
