Уличное освещение на столбах — базовый элемент инфраструктуры любой территории: от магистральной дороги до дворовой площадки частного дома. Но между «поставить фонарь» и «спроектировать систему наружного освещения» — пропасть. Разбираем, какие опоры и светильники применяются для разных задач, чем они различаются конструктивно, как выбрать оборудование под конкретный объект и каких ошибок стоит избежать ещё на этапе проектирования.
Опоры наружного освещения: конструкции и материалы
Столбы уличного освещения — несущий каркас всей системы. Именно от опоры зависят высота подвеса, допустимая ветровая нагрузка, способ прокладки кабеля и возможность установки нескольких светильников на одном кронштейне. Выбор материала определяется назначением объекта, бюджетом и условиями эксплуатации.

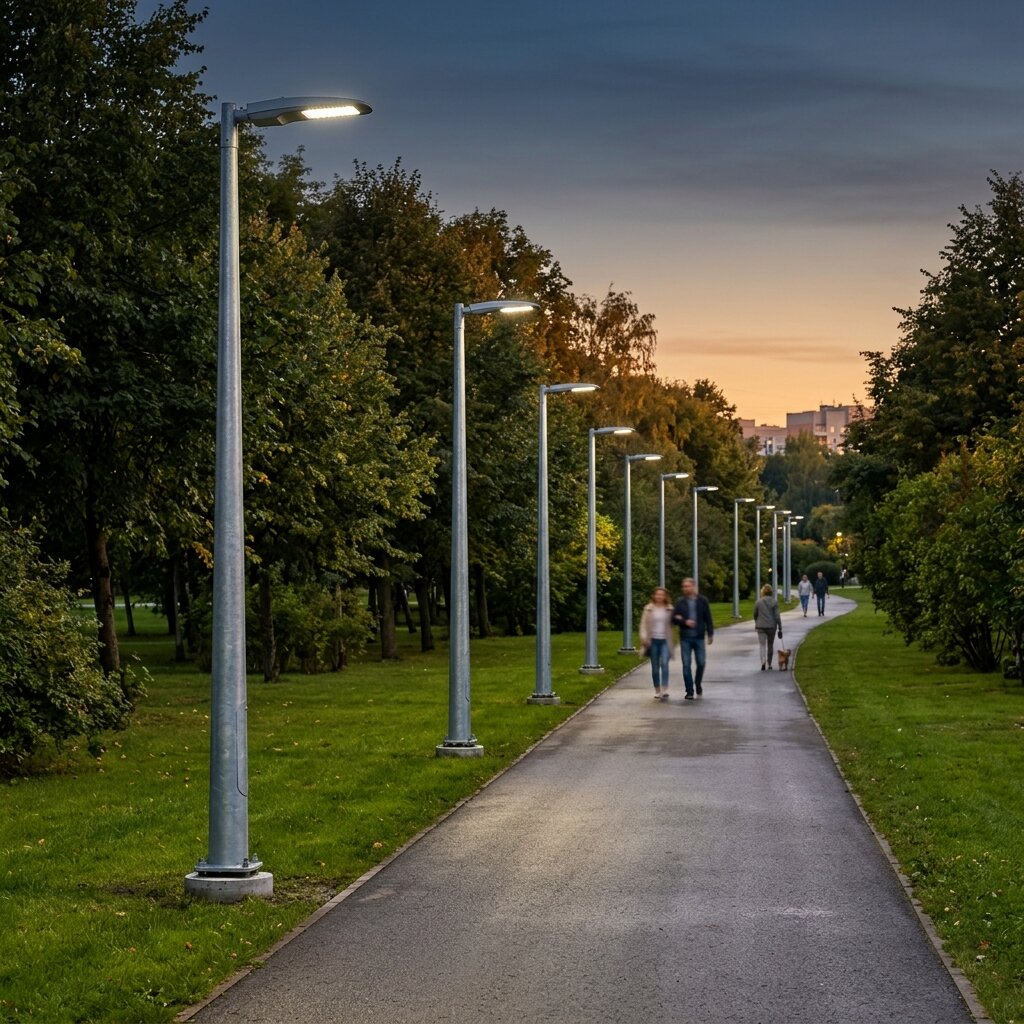

Металлические опоры — наиболее распространённый тип для городских территорий, парков, жилых комплексов и коммерческих объектов. Изготавливаются из листовой стали толщиной 3–5 мм методом гибки и сварки, имеют коническую или гранёную форму сечения. Высота варьируется от 3 до 12 метров. Для защиты от коррозии применяется горячее цинкование, а при эксплуатации в агрессивных средах — дополнительное полимерное покрытие. В нижней части предусмотрен ревизионный лючок для доступа к электрическим соединениям. Металлические столбы легче железобетонных, проще в транспортировке и допускают окрашивание в любой цвет по шкале RAL, что делает их предпочтительным вариантом для архитектурных и ландшафтных проектов.
Железобетонные опоры применяются преимущественно на магистральных дорогах и в промышленных зонах. Их главное достоинство — высокая несущая способность и устойчивость к механическим нагрузкам. Конструкция армирована стальным каркасом, бетон уплотнён вибрационным методом. Срок службы достигает 50 лет. Основной недостаток — большой вес (от 700 кг и выше), что усложняет доставку и монтаж. Для установки требуется специальная техника и подготовленный фундамент.
Декоративные и парковые опоры — отдельная категория, рассчитанная на ландшафтное и архитектурное освещение. Высота обычно составляет 3–5 метров. Конструкция может включать литые чугунные элементы, кованые кронштейны, многорожковые навершия. Такие столбы с фонарями формируют визуальный характер территории: парковых аллей, набережных, дворовых пространств загородных домов и коттеджных посёлков. DC-Light производит парковые светильники и опоры освещения, включая нестандартные конфигурации по чертежу заказчика.
Закладная деталь — скрытый, но критичный элемент. Любая металлическая опора устанавливается на закладную деталь (фланцевый фундамент), которая бетонируется в грунт до монтажа столба. Размер и конфигурация закладной определяются высотой опоры, количеством светильников и расчётной ветровой нагрузкой для региона. Ошибка в выборе закладной приводит к раскачиванию или наклону столба уже в первый год эксплуатации. DC-Light выпускает закладные детали для опор освещения с расчётом под конкретную модель опоры.
Виды уличных светильников на столбах
Типы светильников уличных систем освещения различаются по конструкции, способу светораспределения и сфере применения. Выбор конкретной модели определяется задачей: магистральное освещение дорог, подсветка пешеходных зон, декоративное оформление территории или охранное освещение периметра.
Консольные светильники — основной тип оборудования для дорожного и дворового освещения. Крепятся к опоре через кронштейн (консоль), направляя световой поток вниз на проезжую часть или тротуар. Ключевые параметры при выборе: мощность, кривая силы света (КСС), степень защиты корпуса (IP65 и выше для наружного применения) и тип оптики. Для магистральных дорог используется широкая КСС (Ш), обеспечивающая максимальный охват проезжей части. Для дворов и парковок — полуширокая (Д), формирующая более равномерное пятно на меньшей площади.
Торшерные (парковые) светильники устанавливаются на невысоких опорах (2–5 м) и служат одновременно источником света и элементом ландшафтного дизайна. Формы разнообразны: классические шарообразные плафоны, полусферы, «грибки», модели в стиле ретро или минимализм. Парковые светильники не рассчитаны на освещение больших площадей — их задача создать комфортный уровень освещённости на пешеходных дорожках, в зонах отдыха, у входных групп зданий.
Прожекторы наружного освещения применяются для охранного и заливающего освещения больших открытых территорий: автостоянок, спортивных площадок, складских дворов, строительных площадок. Отличаются узкой или средней диаграммой направленности и высокой мощностью — от 100 Вт и выше. Монтируются на мачтах высотой 12–30 метров, часто с подъёмной короной для удобства обслуживания.
Ландшафтные и грунтовые светильники — вспомогательная категория, работающая в связке с основными опорами освещения. Болларды, столбики высотой до 1 метра и грунтовые встраиваемые модули используются для маркировки дорожек, подсветки клумб, фасадов и малых архитектурных форм. Ландшафтные светильники дополняют систему наружного освещения, но не заменяют её — для безопасного передвижения по территории в тёмное время суток необходимы полноценные осветительные столбы.
Почему светодиоды вытеснили газоразрядные лампы
Ещё десять лет назад основу уличного освещения составляли натриевые (ДНаТ) и ртутные (ДРЛ) лампы. Светодиодные светильники изменили расклад по нескольким причинам: энергопотребление ниже в 2–4 раза при равном световом потоке; ресурс LED-модуля — 50 000–100 000 часов против 10 000–15 000 у газоразрядных ламп; мгновенный выход на рабочий режим без прогрева; возможность точной настройки оптики и диммирования. Для муниципальных заказчиков это означает сокращение расходов на электроэнергию и обслуживание, для частных — предсказуемый срок службы без регулярной замены ламп.
Чек-лист перед заказом уличного освещения на столбах
- Определён тип территории: магистраль, двор, парк, частный участок, парковка, промзона — от этого зависят требования к освещённости и высоте опор
- Замерена площадь и зафиксированы особенности рельефа: перепады высот, наличие деревьев, зданий, ограждений, создающих тень
- Выбрана высота опор: 3–5 м для пешеходных зон, 6–9 м для дворов и парковок, 9–12 м для дорог
- Определён материал опоры: металл для большинства задач, железобетон для магистралей, декоративные конструкции для ландшафтного оформления
- Проверена ветровая нагрузка для региона и выбрана закладная деталь под конкретную опору
- Рассчитано расстояние между столбами с учётом мощности светильников, высоты подвеса и требуемого уровня освещённости
- Выбрана цветовая температура: 4000 К для дорог и тротуаров, 3000 К для парковых и жилых зон
- Проверена степень защиты светильника: не ниже IP65 для наружной установки
- Определён способ управления: ручное включение, фотореле, датчик движения, АСУНО
Нормы и расстояние между опорами: как рассчитать правильно
Параметры уличного освещения регламентируются СП 52.13330.2016 (актуализация СНиП 23-05-95) и ГОСТ Р 55706-2013. Территории разделены на категории по функциональному назначению, для каждой установлены нормативные значения средней горизонтальной освещённости.
Категория А (магистральные дороги общегородского значения) — 15–20 лк на проезжей части. Категория Б (магистральные улицы районного значения) — 10–15 лк. Категория В (дороги и улицы местного значения) — 4–6 лк. Для пешеходных зон, дворовых территорий и парков нормативный диапазон составляет 2–6 лк. Требования к уличному освещению включают также равномерность распределения: отношение минимальной освещённости к средней — не ниже 0,4 для дорог категории А и 0,35 для категории В.

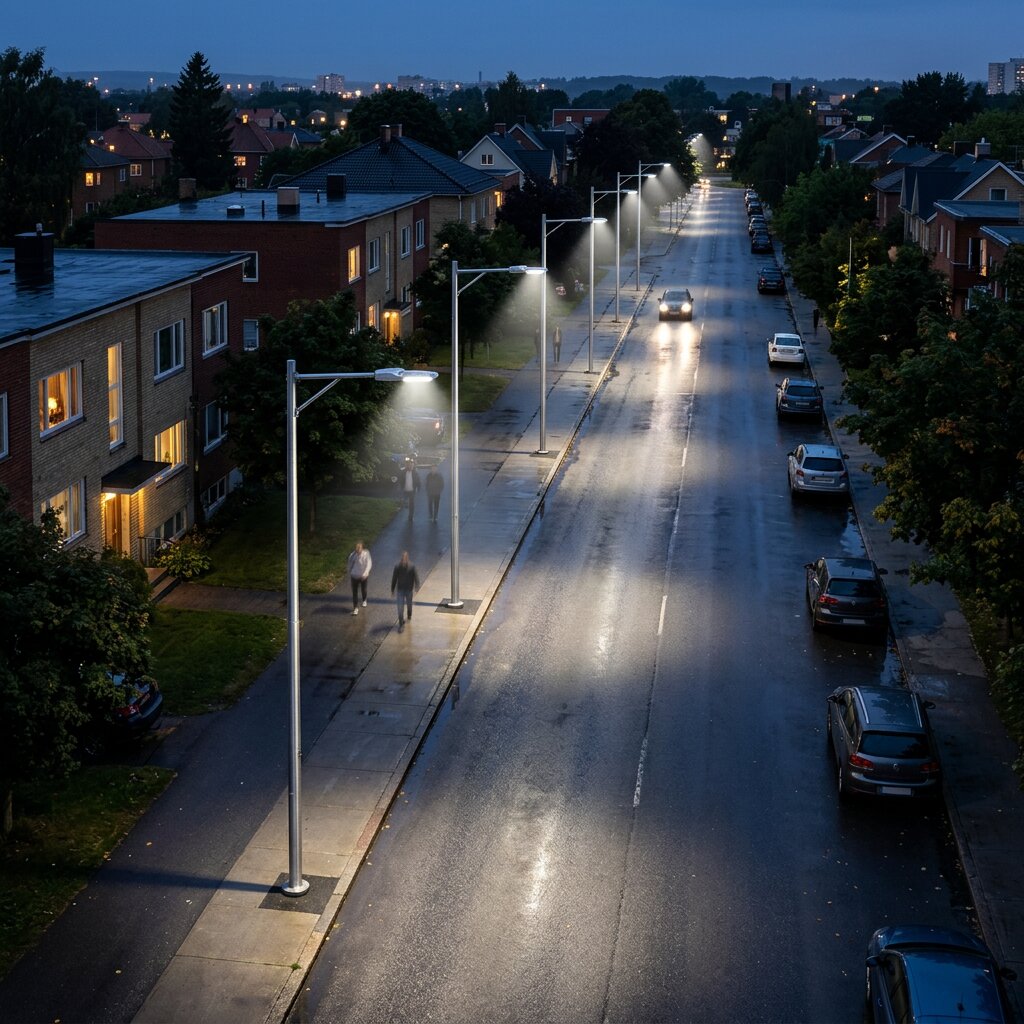

Расстояние между столбами рассчитывается по нескольким параметрам: высота подвеса светильника, его мощность и кривая силы света, ширина освещаемой полосы и нормативная освещённость. Для типовых консольных светильников мощностью 50–100 Вт при высоте опоры 8 м расстояние между осветительными столбами обычно составляет 25–35 метров. При увеличении высоты до 10–12 м шаг может возрасти до 40–50 метров. На практике точный расчёт выполняется в программах светотехнического моделирования (DIALux, Relux), где учитываются не только параметры оборудования, но и отражающие свойства покрытия дороги.
Односторонняя, двусторонняя или шахматная расстановка? Схема расположения опор зависит от ширины дороги. Для дорог шириной до 12 м достаточно односторонней расстановки. Ширина 12–18 м — двусторонняя шахматная. Свыше 18 м — двусторонняя напротив друг друга или с использованием высокомачтовых опор. Для дворовых территорий и парковых дорожек чаще всего применяется односторонняя схема с уменьшенным шагом.
Управление системой уличного освещения
Освещение на столбах может работать в ручном, автоматическом или программируемом режиме. Выбор способа управления определяется масштабом территории и требованиями к энергоэффективности.
Фотореле — простейший автоматический вариант. Датчик реагирует на уровень естественной освещённости и включает светильники при наступлении сумерек. Подходит для небольших объектов: частных домов, дачных участков, въездных групп.
Астрономический таймер программируется на включение и выключение по расчётному времени заката и восхода для конкретного региона. Не требует внешнего датчика — достаточно задать координаты объекта. Более точен, чем фотореле, и не подвержен ложным срабатываниям от фар автомобилей или вспышек молнии.
Датчик движения уместен на объектах с непостоянной проходимостью: складских территориях, парковках, подъездных дорожках частных домов. Светильник работает в дежурном режиме (10–30 % яркости), а при обнаружении движения выходит на полную мощность. Экономия электроэнергии — до 40–60 %.
АСУНО (автоматизированная система управления наружным освещением) — решение для муниципальных и коммерческих объектов. Каждый светильник оснащён контроллером с каналом связи (PLC, LoRaWAN, GSM). Диспетчер управляет всей сетью с единого пульта: включает группы, задаёт сценарии диммирования, получает данные о неисправностях и энергопотреблении. Такой подход позволяет снизить расход электроэнергии на 30–50 % без потери уровня освещённости.
Сравнение типов опор для уличного освещения
| Параметр | Металлические (стальные) | Железобетонные | Декоративные (парковые) |
|---|---|---|---|
| Высота | 3–12 м | 6–16 м | 2–5 м |
| Вес | 50–150 кг | 700–1200 кг | 30–80 кг |
| Срок службы | 25–30 лет | до 50 лет | 20–25 лет |
| Защита от коррозии | Горячее цинкование, полимерное покрытие | Не требуется | Цинкование + порошковая окраска |
| Эстетика | Средняя, возможна окраска по RAL | Утилитарная | Высокая, элемент дизайна |
| Монтаж | Простой, на закладную | Спецтехника обязательна | Простой, на закладную |
| Сфера применения | Дороги, дворы, парки, коммерческие объекты | Магистрали, промзоны, ЛЭП | Парки, скверы, загородные дома, набережные |
| Стоимость | Средняя | Низкая | Выше средней |
Типичные ошибки при организации уличного освещения
Ошибки, которых стоит избегать
- Выбор высоты опоры без учёта ширины освещаемой зоны. Установка низких столбов (4–5 м) вдоль дороги шириной 10–12 м приводит к тому, что световой поток не дотягивается до противоположной стороны, а середина проезжей части остаётся затенённой. Результат — неравномерность ниже нормы и слепящий эффект для водителей. Правильно: высота опоры должна составлять не менее 0,7 от ширины освещаемой полосы. Для дороги шириной 12 м минимальная высота подвеса — 8 м.
- Игнорирование ветровой нагрузки при выборе закладной детали. Закладная подбирается только по весу опоры, без учёта региональных ветровых условий. Через 1–2 года столб начинает наклоняться, крепёж расшатывается. Правильно: расчёт закладной выполняется по СП 20.13330 с учётом ветрового района, высоты опоры, площади парусности светильника и кронштейна.
- Установка светильников с неподходящей кривой силы света. Светильник с узкой КСС (концентрированная) ставится на дворовую территорию, где нужна широкая заливка. Или наоборот — широкая КСС на магистрали, где свет рассеивается за пределы проезжей части. Правильно: для дорог — КСС типа Ш (широкая), для дворов и парковок — Д (полуширокая), для пешеходных зон — Л (широкая с равномерным распределением).
- Расстановка опор без привязки к планировке территории. Столбы размещаются равномерно по периметру, но не учитывают расположение деревьев, навесов, зданий. Крупная крона дерева перекрывает до 50 % светового потока. Правильно: перед монтажом выполнить привязку опор к ситуационному плану с учётом зелёных насаждений, строений, рекламных конструкций и других препятствий.
- Выбор цветовой температуры 6500 К для жилых зон. Холодный свет повышает контрастность и визуальную резкость, что уместно на складах и промышленных территориях. Но для дворов, парков и пешеходных дорожек он создаёт некомфортную, «больничную» атмосферу и нарушает биоритмы жителей. Правильно: для жилых и рекреационных зон применять 3000–4000 К — это обеспечивает достаточную видимость при комфортном восприятии.
Когда нужны нестандартные решения

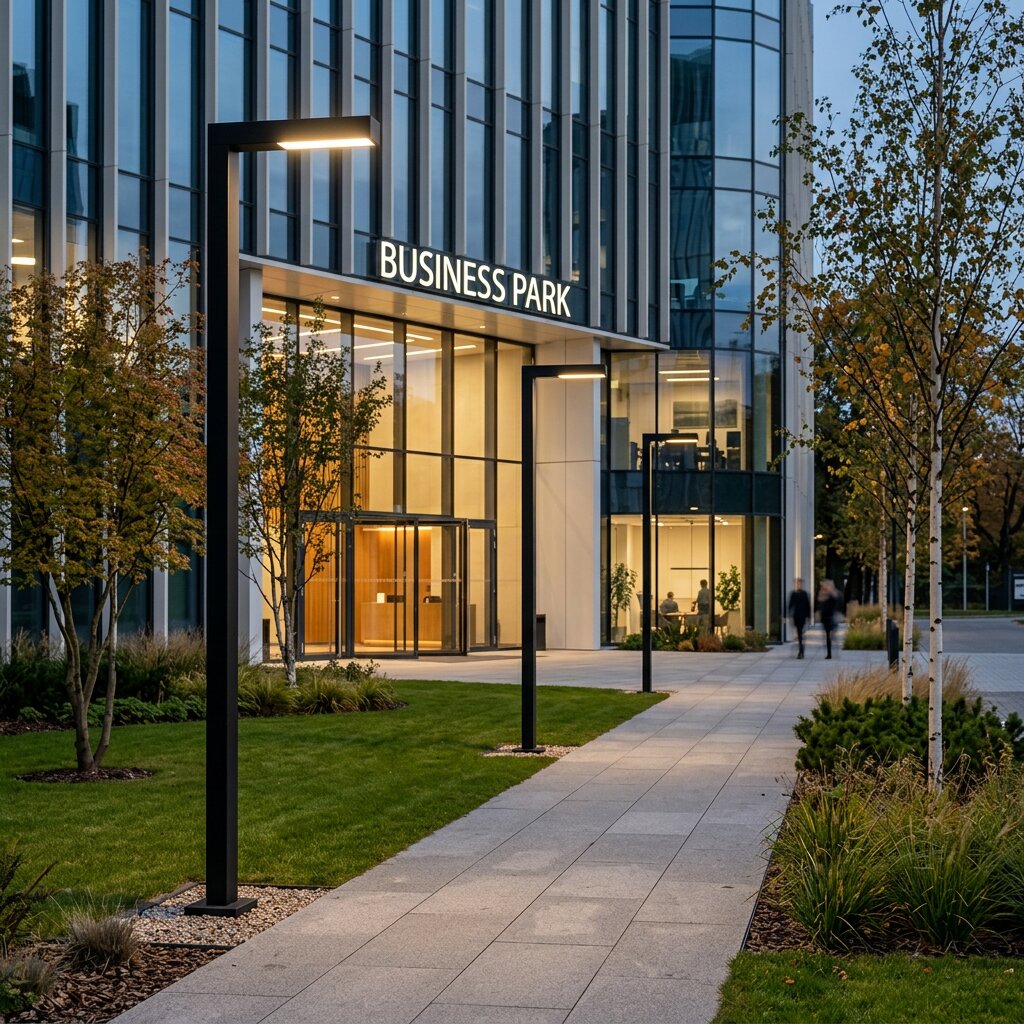

Серийные консольные светильники и типовые конические опоры закрывают задачи большинства объектов: дворов, парковок, улиц и дорог. Но есть ситуации, когда каталожных решений недостаточно.
Архитектор заложил в проект опору определённой формы и цвета, которой нет в стандартном ассортименте. Территория имеет нестандартную геометрию, и типовые шаги расстановки не обеспечивают равномерного покрытия — нужен светильник с индивидуально подобранной оптикой. Заказчик хочет, чтобы осветительные столбы несли не только утилитарную, но и имиджевую функцию — например, для набережной или территории отеля.
DC-Light производит уличные светильники и опоры по индивидуальному ТЗ, чертежу, эскизу или фотографии — от одной штуки. Это означает, что заказчик получает оборудование, рассчитанное под конкретную задачу: нужная высота, форма корпуса, цвет по RAL, тип оптики и рассеивателя. Срок изготовления типовых моделей — от 3 рабочих дней, нестандартных — от 5 до 14 рабочих дней. Для застройщиков и сетевых заказчиков доступно контрактное производство.
Преимущество работы с производителем — отсутствие промежуточных наценок и возможность корректировать конструктив на стадии проектирования. Если проект требует светильники нестандартных форм — кольцевые, фигурные, с нетиповым профилем — они изготавливаются на том же производстве в Санкт-Петербурге, что и серийная продукция.
Частые вопросы об уличном освещении на столбах
Какое расстояние между опорами уличного освещения считается оптимальным?
Универсального значения не существует — шаг зависит от высоты подвеса, мощности светильника и нормативной освещённости для данного типа территории. Ориентировочные значения: для дворовых территорий при высоте опоры 6–8 м — 25–30 м, для дорог местного значения при высоте 8–10 м — 30–40 м. Точный расчёт выполняется в программе DIALux или Relux с учётом конкретной модели светильника и её КСС.
Из чего состоит уличный фонарь на столбе?
Система включает несколько элементов: закладная деталь (бетонируется в грунт), опора (металлическая, железобетонная или декоративная), кронштейн (консоль для крепления светильника), сам светильник (корпус, LED-модуль, драйвер, рассеиватель) и подводящий кабель. В автоматизированных системах добавляется контроллер управления и датчик освещённости или движения.
Какая цветовая температура лучше для уличного освещения?
Для магистральных дорог и промышленных территорий — 5000–6500 К: холодный свет повышает контрастность и улучшает видимость. Для жилых дворов, парков, пешеходных зон — 3000–4000 К: тёплый и нейтральный свет комфортнее для восприятия и меньше нарушает биоритмы. Для загородных домов и зон отдыха чаще выбирают 3000 К — он создаёт более уютную атмосферу.
Можно ли заказать опоры освещения нестандартного цвета или формы?
Да. DC-Light изготавливает опоры и светильники с окраской в любой цвет по RAL, с нестандартной высотой, формой кронштейна и количеством рожков. Принимаются заказы по чертежу, эскизу или фотографии — от 1 штуки. Срок изготовления нестандартных моделей — от 5 до 14 рабочих дней.
Как часто нужно обслуживать светодиодные уличные светильники?
LED-светильники не требуют замены ламп — ресурс модуля составляет 50 000–100 000 часов. Плановое обслуживание сводится к очистке рассеивателя от загрязнений (1–2 раза в год), проверке целостности соединений и состояния крепёжных элементов. При правильном проектировании с учётом коэффициента запаса 1,3–1,5 светильник сохраняет нормативный уровень освещённости 7–10 лет без замены.
Нужен ли проект для установки уличного освещения на частном участке?
Для муниципальных объектов проект обязателен — он проходит экспертизу и согласование. Для частного участка формальный проект не требуется, но светотехнический расчёт крайне рекомендуется. Без него невозможно корректно определить количество опор, шаг расстановки и мощность светильников. DC-Light выполняет бесплатный предварительный расчёт по плану участка.
Какой столб лучше — металлический или железобетонный?
Для подавляющего большинства задач — металлический. Он легче (50–150 кг против 700+ кг), проще в монтаже, допускает окраску по RAL и выпускается в широком диапазоне высот. Железобетонные опоры оправданы на магистральных дорогах и в промышленных зонах, где критична максимальная несущая способность и нет требований к внешнему виду. Для парковых и жилых территорий бетонные столбы используются крайне редко.
