Установка светильников Армстронг в подвесной потолок
Установка светильников Армстронг — одна из самых частых задач при оборудовании офисов, торговых залов, медицинских и образовательных учреждений. Потолочная система Armstrong спроектирована так, чтобы монтаж осветительных приборов занимал минимум времени: ячейки каркаса стандартизированы, а светильники выпускаются в тех же типоразмерах. На практике, однако, между «просто вставить» и «сделать правильно» — заметная дистанция. Ниже разбираем порядок работ, нюансы подключения и крепления, а также ошибки, которые приводят к провисанию потолка, неравномерному свету и проблемам при эксплуатации.
Конструкция потолка Armstrong и место светильника в ней

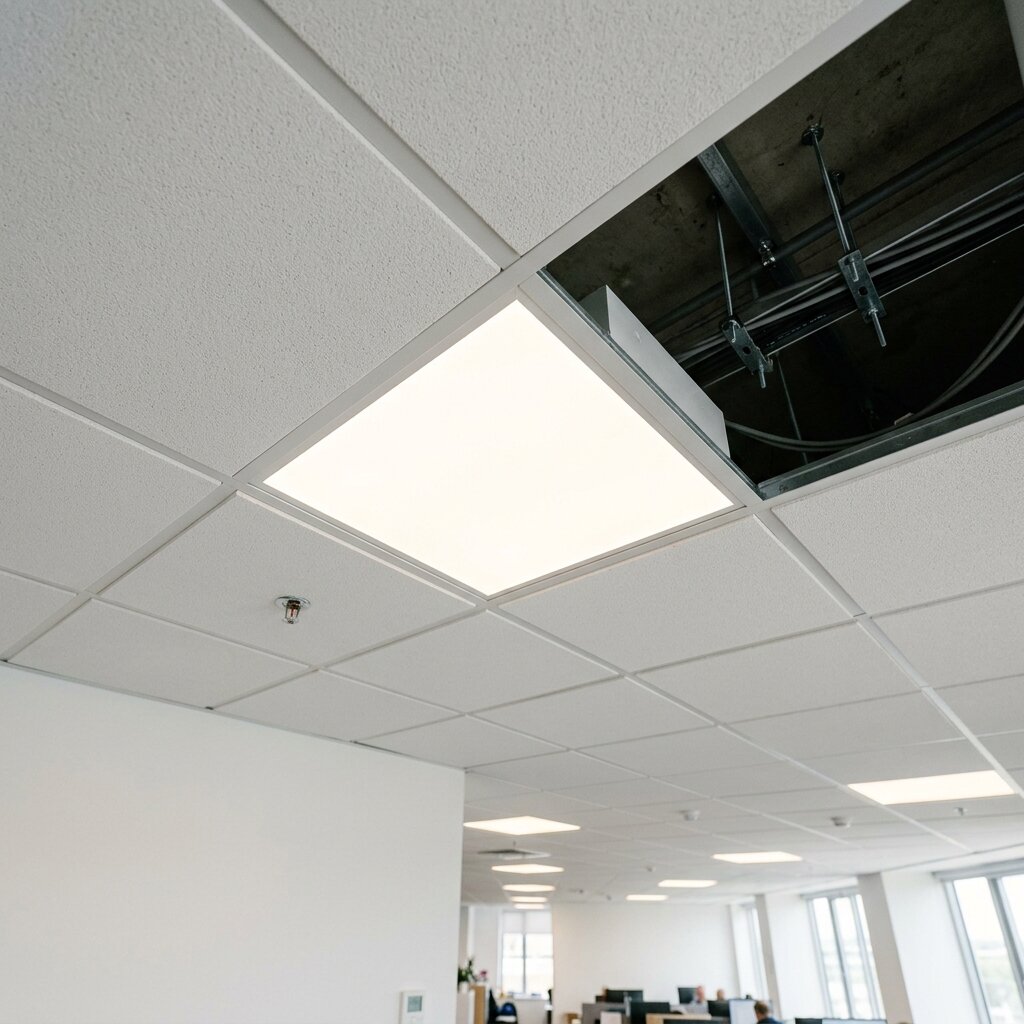

Подвесной потолок Armstrong — модульная конструкция из несущих и поперечных Т-образных профилей, образующих ячейки стандартных размеров: 600×600 мм или 600×1200 мм. В эти ячейки укладываются декоративные плиты из минерального волокна, а часть ячеек отводится под светильники и вентиляционные решётки. Каркас крепится к черновому перекрытию на регулируемых подвесах, расстояние до базового потолка обычно составляет от 120 до 400 мм — в это пространство убирают электропроводку, кабельные трассы и инженерные коммуникации.
Светильник в потолке Армстронг может размещаться двумя принципиальными способами. Первый — укладка в ячейку каркаса: прибор опирается на профили рамой корпуса, занимая место потолочной плитки. Второй — врезка или накладной монтаж в сплошной потолок, где каркас выполняет несущую функцию, а облицовка закрывает его снизу. Выбор способа определяет и тип самого светильника, и перечень подготовительных работ.
Для потолков Armstrong выпускают несколько форматов осветительных приборов. Наиболее распространён размер 600×600 мм — он совпадает со стандартной ячейкой и не требует подрезки плит. Формат 1200×300 мм занимает половину удлинённой ячейки 1200×600, а компактные панели 600×300 мм встраиваются в половинные секции. Все эти варианты доступны в каталоге светильников Армстронг — от моделей с призматическим рассеивателем до панелей с равномерной засветкой.
Подготовка к монтажу: что проверить до начала работ
Прежде чем приступать к установке светильника в потолок типа Армстронг, необходимо убедиться, что конструкция каркаса и электрическая разводка готовы принять осветительные приборы. Пренебрежение подготовкой — причина большинства проблем, которые обнаруживаются уже после завершения ремонта.
Проверка каркаса. Убедитесь, что подвесная система смонтирована по уровню и профили не деформированы. Несущие направляющие должны быть надёжно закреплены к перекрытию — шаг подвесов обычно составляет 1200 мм, но в зонах установки тяжёлых светильников рекомендуется добавить дополнительные точки подвеса. Особенно это актуально для светильников с пусковой аппаратурой: их масса может достигать 4–5 кг, тогда как стандартная минераловатная плита весит менее 1,5 кг.
Электропроводка. Питающие кабели должны быть проложены до начала укладки потолочных плит. Для подключения светильников используют трёхжильный кабель (фаза, ноль, заземление) с сечением, соответствующим суммарной нагрузке линии. Провода укладывают по кабельным лоткам или в гофрированной трубке, крепят к перекрытию хомутами — свободно лежащие на каркасе кабели при замене плит или светильников провисают и создают помехи.
Разметка. Определите расположение каждого светильника на плане потолка до начала монтажа. Расстояние между приборами рассчитывается исходя из нормируемой освещённости для конкретного типа помещения: для офисов — 300–500 лк на рабочей поверхности, для коридоров — 100–150 лк, для торговых залов — 300–750 лк в зависимости от товарной группы. Равномерный шаг размещения обеспечивает отсутствие тёмных зон между приборами.
Расчёт количества светильников. Ориентировочная формула для офиса: площадь помещения × нормативная освещённость ÷ световой поток одного светильника × коэффициент запаса (1,2–1,4). Точный расчёт выполняется в специализированных программах (DIALux, Relux), где учитываются коэффициенты отражения стен, пола и потолка, высота подвеса и тип оптики прибора.
Порядок монтажа светильника Армстронг: пошаговая последовательность
Монтаж светильников Армстронг выполняется после завершения монтажа каркаса подвесной системы и прокладки электропроводки. Работы ведутся при отключённом электропитании линии освещения — это обязательное требование безопасности.
Шаг 1. Подготовка прибора
Распакуйте светильник, проверьте комплектность: корпус, рассеиватель, драйвер (если выносной), крепёжные элементы, клеммная колодка. У светодиодных панелей рассеиватель обычно закреплён на корпусе — снимать его для установки не требуется. У растровых моделей с параболической решёткой перед подъёмом к потолку рассеиватель снимают, оставляя корпус с пусковой аппаратурой — в таком состоянии им легче манипулировать при установке в выбранную ячейку.
Шаг 2. Подключение к электросети
Подведите питающий кабель к месту установки. Подключение выполняется через клеммную колодку: фазный провод — к клемме L, нулевой — к клемме N, защитный — к клемме PE (заземление). Убедитесь, что контакты затянуты надёжно — слабый зажим приводит к нагреву и оплавлению. Если в схеме предусмотрено последовательное подключение нескольких приборов (шлейф), от клемм первого светильника прокладывают провод к следующему.
Шаг 3. Установка в ячейку каркаса
Поднимите светильник к потолку под углом — так он проходит через проём ячейки. Разверните прибор в горизонтальное положение и опустите на Т-образные профили каркаса. Рама корпуса должна ровно лечь на полки профилей по всему периметру. Если светильник качается или не садится до конца — проверьте геометрию ячейки: расхождение размеров даже на 3–5 мм может создать зазоры или перекос.
Шаг 4. Фиксация и усиление крепления
Стандартные LED-панели 600×600 весом до 3 кг, как правило, удерживаются собственной массой — рама лежит на профилях. Более тяжёлые модели (растровые, с массивным корпусом) фиксируют дополнительно: устанавливают страховочные тросики к перекрытию или крепят корпус к профилям каркаса зажимами. Это предотвращает смещение при вибрации и обеспечивает устойчивость конструкции.
Шаг 5. Установка рассеивателя и проверка
Если рассеиватель снимался для удобства монтажа — верните его на место, защёлкнув фиксаторы. Включите питание и проверьте работу прибора: равномерность свечения, отсутствие мерцания, корректность подключения заземления. При шлейфовом подключении проверьте все светильники в цепочке последовательно.
Чек-лист перед монтажом светильников в потолок Армстронг
- Каркас выставлен по уровню, подвесы затянуты, профили не деформированы
- В зонах установки тяжёлых светильников добавлены дополнительные подвесы
- Электропроводка проложена, кабели закреплены к перекрытию (не лежат на каркасе)
- Сечение провода соответствует суммарной нагрузке линии освещения
- Линия обесточена, отсутствие напряжения проверено индикатором
- Размеры светильника совпадают с размером ячейки каркаса (600×600, 1200×300 и т.д.)
- Комплектность прибора проверена: корпус, рассеиватель, драйвер, клеммы, крепёж
- Количество и расположение приборов рассчитаны под норму освещённости помещения
Виды светильников для потолков Armstrong: какой выбрать

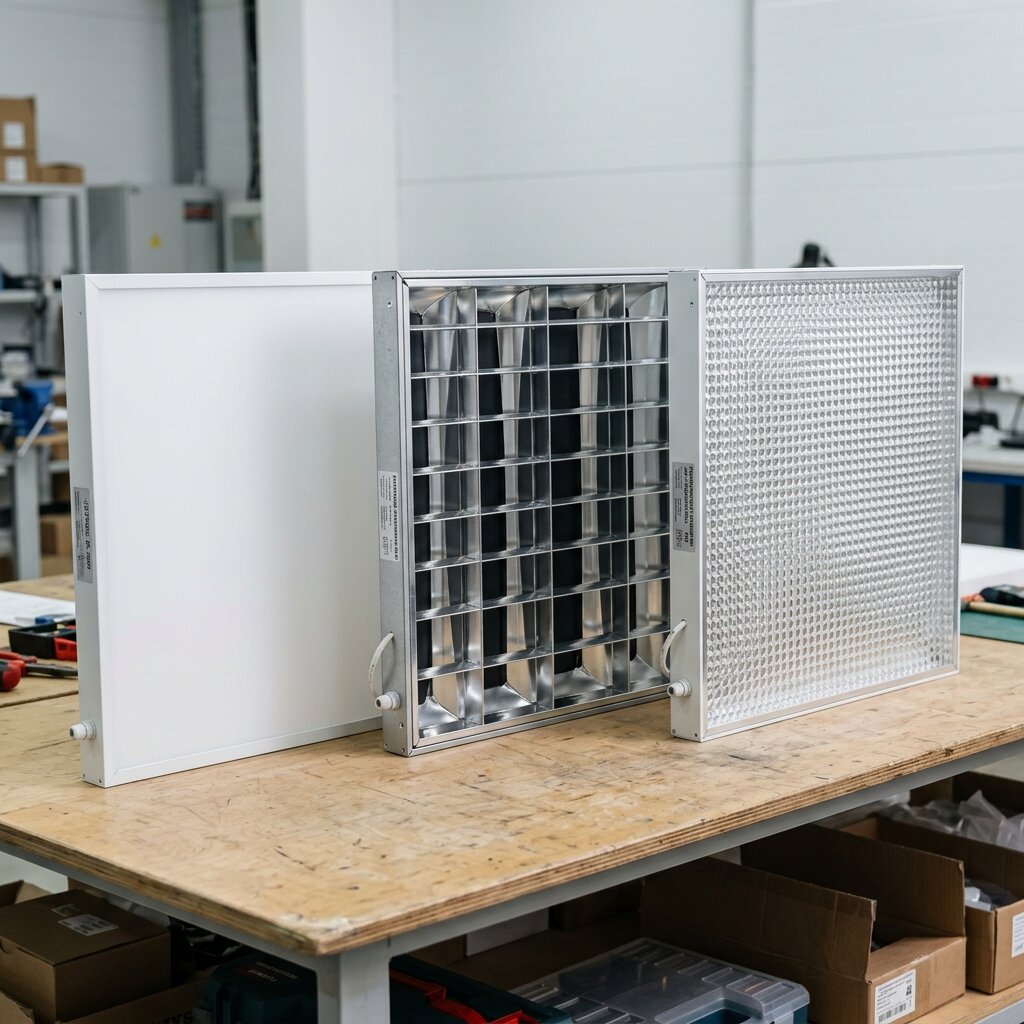

Светильники для потолков типа Армстронг различаются по конструкции, типу рассеивателя и области применения. Выбор зависит от назначения помещения, требований к качеству света и бюджета проекта.
LED-панели с равномерной засветкой. Тонкий корпус (толщина 10–25 мм), матовый рассеиватель, световой поток формируется светодиодной лентой по периметру или точечно расположенными SMD-диодами за рассеивающей пластиной. Дают мягкий, равномерный свет без видимых точек. Подходят для офисов, медицинских учреждений, учебных классов — везде, где важен комфорт и минимальная пульсация. В каталоге DC-Light модели с равномерной засветкой доступны в нескольких типоразмерах.
Растровые (параболические) светильники. Корпус с зеркальной параболической решёткой, формирующей направленное светораспределение. Снижают слепящий эффект (UGR < 19), что важно для рабочих мест с мониторами. Тяжелее панельных — требуют более надёжного крепления к каркасу.
Призматические светильники. Рассеиватель из прозрачного поликарбоната с призматической текстурой. Обеспечивают высокую светоотдачу, но слепящее действие выше, чем у параболических. Часто используются в коридорах, подсобных помещениях, торговых площадях — там, где UGR менее критичен.
Светильники Грильято. Для потолков с решётчатой системой Грильято выпускаются специализированные модели: точечные и линейные, которые крепятся непосредственно к направляющим решётки. В ассортименте DC-Light представлены светильники Грильято нескольких форматов, включая варианты «Домино».
Сравнение типов светильников для потолков Armstrong
| Параметр | LED-панель (матовая) | Растровый (параболический) | Призматический |
|---|---|---|---|
| Толщина корпуса | 10–25 мм | 40–70 мм | 25–40 мм |
| Масса (600×600) | 2–3 кг | 3,5–5 кг | 2,5–4 кг |
| Тип засветки | Равномерная диффузная | Направленная, контролируемая | Рассеянная с высоким КПД |
| UGR (ослеплённость) | < 22 | < 19 | < 25 |
| Лучшее применение | Офис, клиника, школа | Open-space, серверная, кабинет | Коридор, склад, торговый зал |
| Особенности монтажа | Простая укладка в ячейку | Нужны доп. подвесы из-за веса | Стандартная укладка в ячейку |
| Замена драйвера | Снятие панели целиком | Доступ через съёмную решётку | Снятие рассеивателя |
Типичные ошибки при установке светильников в потолок Армстронг
Ошибки, которых стоит избегать
- Монтаж тяжёлого светильника без дополнительных подвесов. Стандартный каркас Armstrong рассчитан на нагрузку декоративных плит массой до 1,5 кг. Растровый светильник весом 4–5 кг, установленный без страховочного крепления к перекрытию, прогибает профили, смещает соседние плитки и со временем деформирует всю секцию потолка. Правильно: для приборов тяжелее 3 кг устанавливать не менее двух дополнительных подвесов непосредственно рядом с ячейкой светильника.
- Прокладка кабеля по профилям каркаса без фиксации к перекрытию. Провода, свободно лежащие на Т-образных направляющих, мешают замене плит, провисают под собственным весом и создают риск повреждения изоляции об острые кромки профиля. При снятии потолочной плитки свободный кабель выпадает в помещение. Правильно: крепить провода к черновому перекрытию хомутами или на кабельных лотках, оставляя петли только в местах подключения.
- Неправильный выбор цветовой температуры. Установка светильников с холодным светом 6500 K в офис, где сотрудники работают по 8–10 часов, вызывает зрительную усталость и дискомфорт. Тёплый свет 3000 K в торговом зале с продуктами делает товар менее привлекательным. Правильно: для офисных помещений выбирать нейтральную температуру 4000 K, для торговых — 4000–5000 K в зависимости от товарной группы, для зон отдыха — 3000 K.
- Игнорирование пульсации при выборе светильника. Дешёвые LED-панели с простейшим драйвером дают пульсацию 20–30 %, которая не видна глазу напрямую, но вызывает головные боли, утомление и снижение работоспособности при длительном нахождении в помещении. Правильно: выбирать светильники с коэффициентом пульсации не более 5 % — эта характеристика должна быть указана в паспорте прибора.
- Установка светильника не того типоразмера. Панель 595×595 мм предназначена для европейского стандарта каркаса, а 610×610 мм — для российского. Перепутать легко: визуально разница незаметна, но при монтаже прибор либо не помещается в ячейку, либо проваливается и висит с зазорами. Правильно: перед заказом измерить фактический размер ячейки каркаса и сверить с размерами светильника в спецификации.
Внимание: заземление обязательно. Металлический корпус светильника должен быть подключён к защитному проводнику PE. Отсутствие заземления не влияет на работу прибора, но в случае повреждения изоляции корпус окажется под напряжением. При работе с подвесным потолком — в непосредственной близости от человека — это прямая угроза электробезопасности.
Подключение светильника Армстронг: схемы и нюансы
Электрическое подключение светодиодного светильника к сети сводится к соединению трёх проводов через клеммную колодку. Однако существует несколько схем разводки, и выбор между ними зависит от планировки помещения и количества приборов на одной линии.
Параллельное подключение (звезда). Каждый светильник подключается отдельным кабелем от распределительной коробки. Преимущество: выход из строя одного прибора не затрагивает остальные. Недостаток: больший расход кабеля, увеличение количества соединений в распредкоробке.
Шлейфовое подключение. Питающий кабель приходит к первому светильнику, от его клемм — к следующему и так далее. Экономичнее по расходу провода, проще в прокладке. Ограничение: количество приборов в шлейфе определяется сечением кабеля и суммарной мощностью. Для LED-панелей мощностью 36–40 Вт на кабеле 3×1,5 мм² допустимо до 8–10 светильников в цепочке, но точный расчёт зависит от длины линии.
При подключении важно соблюдать цветовую маркировку проводов: коричневый (или белый) — фаза, синий — ноль, жёлто-зелёный — заземление. Подключение через проушину в коннекторе или на клеммной колодке выполняется при полностью снятом напряжении. После завершения монтажа электромонтажных работ перед подачей питания проверьте сопротивление изоляции и правильность подключения фазы.
Когда стандартного светильника недостаточно
Типовые модели закрывают большинство задач: офисы, коридоры, учебные аудитории. Но встречаются ситуации, когда серийный прибор не подходит. Нестандартная высота запотолочного пространства, специфические требования к цветопередаче (Ra ≥ 90 для медицинских кабинетов), необходимость диммирования или интеграции в систему управления освещением — всё это поводы обратиться к производителю за индивидуальным решением.

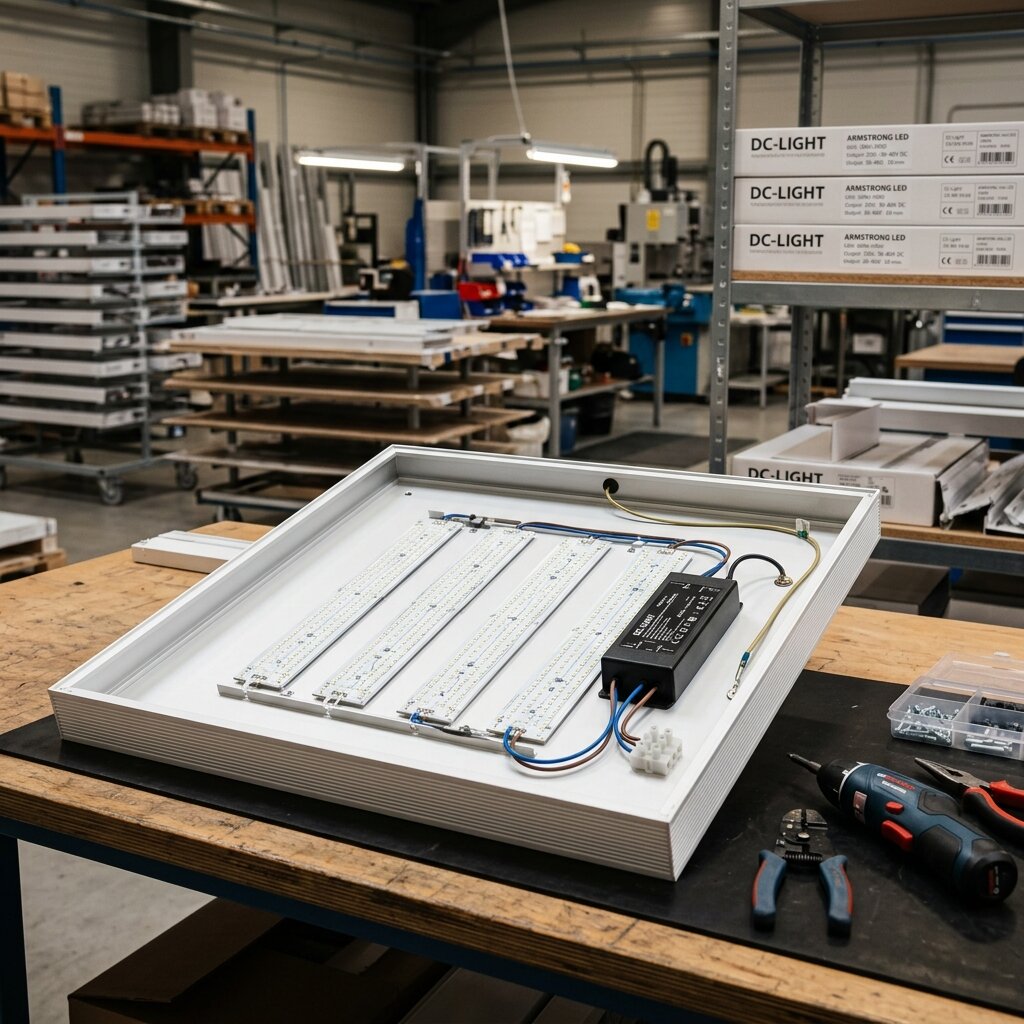

DC-Light — завод-производитель светодиодных светильников в Санкт-Петербурге. Мы изготавливаем офисные светильники серийно и по индивидуальным заданиям. Типовые модели — от 3 рабочих дней, нестандартные — от 5 до 14 рабочих дней. Минимальный заказ — от 1 штуки. Если проект требует конкретной мощности, габаритов, типа рассеивателя или особого крепления — пришлите техническое задание, и мы предложим решение под вашу задачу.
Для объектов, где помимо потолков Armstrong используются другие типы потолочных конструкций, в каталоге доступны светильники Clip-in и торговые модели «Ритейл», предназначенные для сплошных и кассетных потолков.
Частые вопросы о монтаже светильников Армстронг
Можно ли установить светильник Армстронг без помощи электрика?
Физически вставить прибор в ячейку потолка может один человек. Однако подключение к электросети — это работа, требующая квалификации и допуска. Неправильное подключение, отсутствие заземления или ошибка в разводке создают угрозу для безопасности. Если у вас нет опыта электромонтажных работ, подключение стоит доверить специалисту.
Какой вес выдерживает ячейка потолка Armstrong?
Стандартный каркас рассчитан на нагрузку плит массой до 1,5 кг на ячейку. Светильники весом 2–3 кг удерживаются каркасом штатно, но для приборов тяжелее 3–3,5 кг рекомендуется устанавливать дополнительные подвесы к перекрытию. Производитель подвесной системы обычно указывает предельную нагрузку в документации.
Чем отличаются светильники 595×595 и 610×610 мм?
Это два стандарта размера ячейки. Европейский каркас имеет ячейку 600×600 мм — в неё устанавливают светильники 595×595 мм с зазором по периметру. Российский стандарт — ячейка 610×610 мм. При заказе светильника необходимо уточнить фактический размер ячейки вашего потолка, иначе прибор может не встать или оставить слишком широкие щели.
Сколько светильников Армстронг нужно на помещение 50 м²?
Зависит от нормы освещённости и мощности прибора. Для офиса с нормой 400 лк при использовании панелей со световым потоком 3600 лм понадобится ориентировочно 8–10 светильников на 50 м². Точное количество определяется светотехническим расчётом, который учитывает высоту потолка, коэффициенты отражения поверхностей и тип оптики прибора.
Как заменить перегоревший светильник в потолке Armstrong?
Отключите питание линии. Приподнимите светильник за одну сторону, сдвиньте в сторону и опустите вниз — это стандартный способ извлечения из ячейки. Отсоедините клеммы, подключите новый прибор, установите в обратной последовательности. Вся операция занимает 5–10 минут при наличии стремянки и запасного светильника.
Можно ли поставить светильник Армстронг в потолок из гипсокартона?
Напрямую — нет, гипсокартонный потолок не имеет ячеистого каркаса. Для таких потолков используют встраиваемые или накладные светильники. Если нужен формат 600×600 — применяют встраиваемую рамку, которую крепят к каркасу гипсокартонного потолка. Для сплошных потолков DC-Light предлагает накладные модели.
Изготавливает ли DC-Light светильники нестандартных размеров для потолков Armstrong?
Да. Мы производим светильники по индивидуальному техническому заданию — нестандартные габариты, специфическая мощность, особый тип рассеивателя или крепления. Сроки изготовления нестандартных моделей — от 5 до 14 рабочих дней. Пришлите ТЗ или эскиз — подготовим предложение.
