Маркировка взрывозащищенных светильников — ключевой инструмент для подбора осветительных приборов на объектах с повышенной опасностью. Ошибка в расшифровке обозначений приводит к установке оборудования с недостаточным уровнем защиты, что создаёт угрозу для персонала и инфраструктуры. Разберём, какие виды взрывозащищенных светильников существуют, как читать маркировку и на что ориентироваться при выборе приборов для конкретных условий эксплуатации.

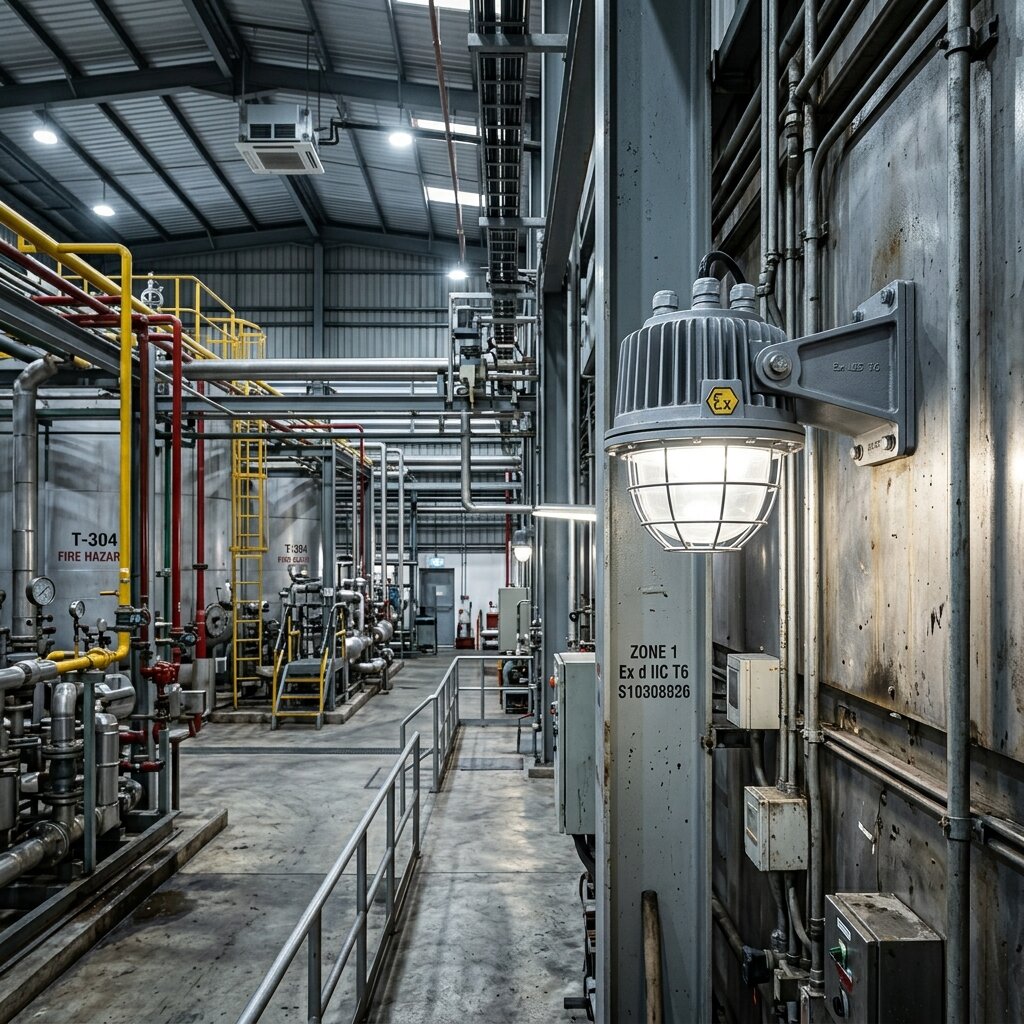

Где и зачем применяются взрывозащищённые светильники
Взрывоопасные зоны — это участки производственных и складских объектов, где в воздухе могут присутствовать горючие газы, пары легковоспламеняющихся жидкостей или взрывоопасная пыль. Стандартные осветительные приборы в таких условиях запрещены: любая искра, перегрев контакта или повреждение оболочки способны инициировать взрыв или пожар.
Взрывозащищенные светильники проектируются так, чтобы исключить контакт источника зажигания с окружающей средой. Они находят применение на предприятиях нефтегазовой и химической промышленности, в горнодобывающих шахтах и рудниках, на автозаправочных комплексах, лакокрасочных производствах, элеваторах, мукомольных цехах, складах ГСМ и боеприпасов, в помещениях с аккумуляторными установками.
Основное отличие таких приборов от обычных — конструктивная защита, которая предотвращает выход искры, дуги или нагретой поверхности за пределы корпуса. Это достигается за счёт специальных материалов, герметичных оболочек, контролируемых электрических параметров и сертифицированных конструктивных решений. Все технические особенности и область применения кодируются в маркировке — стандартизированной системе обозначений на корпусе и упаковке прибора.
Классификация взрывозащищенных светильников по назначению и конструкции
Виды взрывозащищенных светильников определяются условиями эксплуатации, способом монтажа и типом источника света. Классификация помогает сузить выбор ещё до обращения к маркировке.
По области применения
Все взрывозащищённые осветительные приборы делятся на три основные группы. Первая — светильники для подземных выработок: шахт, рудников, тоннелей, где присутствует метан и угольная пыль. Вторая — приборы для наземных производственных объектов со взрывоопасной газовой средой: нефтеперерабатывающие заводы, газораспределительные станции, химические цеха. Третья — светильники для помещений с взрывоопасной пылью: мукомольные и деревообрабатывающие предприятия, элеваторы, цеха по производству порошковых материалов.
По способу монтажа
Выбор крепления зависит от конструкции объекта и высоты установки. Подвесные модели крепятся к потолку на тросах или цепях — подходят для цехов с высокими потолками. Накладные фиксируются непосредственно на поверхность стены или потолка. Настенные используют кронштейны и позволяют направлять световой поток в нужную сторону. Встраиваемые монтируются заподлицо в подвесные потолочные конструкции. Поворотные оснащаются шарнирным креплением для регулировки угла наклона.
По типу источника света
Современные взрывозащищенные светодиодные светильники вытесняют устаревшие решения на люминесцентных лампах и лампах накаливания. LED-приборы потребляют в 5–8 раз меньше энергии, имеют ресурс до 80 000 часов и выделяют минимум тепла — критически важный фактор для взрывоопасных зон, где перегрев корпуса недопустим. Люминесцентные модели ещё встречаются на объектах с устаревшей проектной документацией, но при модернизации освещения их заменяют на LED. Лампы накаливания во взрывозащищённом исполнении практически не применяются из-за высокого нагрева и низкой энергоэффективности.
Светодиоды снижают температурный класс. Благодаря минимальному тепловыделению LED-светильники легко укладываются в температурные классы T5 и T6, что позволяет использовать их в зонах с самыми низкими температурами самовоспламенения — там, где приборы на лампах накаливания были бы запрещены.
Расшифровка маркировки: как читать обозначения на корпусе
Маркировка взрывозащиты светильников — это стандартизированный код, нанесённый на корпус и упаковку прибора. Код состоит из нескольких смысловых блоков, каждый из которых сообщает о конкретном параметре защиты. Расшифровка маркировки позволяет однозначно определить, подходит ли прибор для конкретной взрывоопасной зоны.
Уровень взрывозащиты (первый блок)
Первый элемент маркировки обозначает общий уровень защиты прибора. Используются три категории: РО — особо взрывобезопасное оборудование с двумя и более независимыми средствами защиты; РВ — взрывобезопасное оборудование с защитой, сохраняющей работоспособность при взрыве внутри оболочки; РП — оборудование повышенной надёжности против взрыва, в котором приняты дополнительные меры против возникновения опасных искр и перегрева. Знак Ex указывает на соответствие международным стандартам взрывозащиты (IEC/CENELEC). Цифры после знака обозначают уровень защиты: 0 — особый, 1 — стандартный, 2 — повышенная надёжность.
Вид взрывозащиты (второй блок)
Этот блок описывает конкретный конструктивный метод, которым обеспечивается безопасность. Буквенные обозначения расшифровываются следующим образом:
d — взрывонепроницаемая оболочка. Корпус выдерживает внутренний взрыв и не допускает распространения пламени наружу через зазоры. Наиболее распространённый вид защиты для мощных промышленных светильников.
e — повышенная защита. Конструкция исключает появление искр, дуг и опасных температур при нормальной эксплуатации. Применяется в клеммных коробках и вспомогательном электрооборудовании.
i — искробезопасная цепь. Энергия искры ограничена на уровне, недостаточном для воспламенения среды. Различают три подуровня: ia (высшая степень), ib (средняя), ic (базовая). Подходит для контрольно-измерительных приборов и низковольтных систем.
m — герметизация компаундом. Элементы, способные вызвать искрение или нагрев, залиты изолирующим составом. Часто применяется в драйверах светодиодных светильников.
n — защита вида «n». Предотвращает воспламенение при нормальных условиях работы. Подразделяется на nA (без искрения), nC (с непроницаемой оболочкой), nR (с ограниченным пропуском газов). Используется для оборудования зоны 2.
s — специальная защита. Нестандартные конструктивные решения, подтверждённые индивидуальными испытаниями.
Группа и подгруппа оборудования (третий блок)
Определяет, для каких взрывоопасных сред предназначен прибор. Группа I — оборудование для шахт и рудников с метаном и угольной пылью. Группа II — оборудование для наземных объектов с взрывоопасными газами и парами. Внутри группы II выделяются подгруппы: IIA — для сред с пропаном, бутаном и аналогичными углеводородами; IIB — для сред с этиленом, коксовым газом; IIC — для сред с водородом и ацетиленом (наиболее опасных).
Температурный класс (четвёртый блок)
Обозначает максимально допустимую температуру наружной поверхности корпуса. Чем ниже температура самовоспламенения присутствующих в зоне веществ, тем строже требования к температурному классу:
| Температурный класс | Макс. температура поверхности, °С | Примеры веществ | Типичные объекты |
|---|---|---|---|
| T1 | 450 | Метан, аммиак, бензол | Шахты, химические производства |
| T2 | 300 | Ацетилен, этиловый спирт | Лакокрасочные цеха, спиртовые склады |
| T3 | 200 | Бензин, керосин, нефть | АЗС, нефтебазы, НПЗ |
| T4 | 135 | Диэтиловый эфир, ацетальдегид | Фармацевтические предприятия |
| T5 | 100 | Сероуглерод | Целлюлозно-бумажные комбинаты |
| T6 | 85 | Сероуглерод (с запасом) | Специализированные химические производства |
Класс взрывозащиты светильников напрямую связан с температурой: прибор класса T6 пригоден для любых зон от T1 до T6, тогда как прибор T1 допустим только в средах с высокой температурой самовоспламенения.
Не путайте степень защиты IP и класс взрывозащиты. IP-рейтинг (например, IP65 или IP67) характеризует пыле- и влагозащиту корпуса, но не заменяет маркировку Ex. Взрывозащищённый светильник обязан иметь оба обозначения: Ex-маркировку — для допуска во взрывоопасную зону, IP — для определения устойчивости к внешним воздействиям. Степень защиты IP66 и выше рекомендуется для наружного монтажа и помещений с агрессивной средой.
Чек-лист: что проверить перед заказом взрывозащищённых светильников
- Определите класс взрывоопасной зоны объекта (0, 1, 2 — для газов; 20, 21, 22 — для пыли) по проектной документации
- Выясните, какие именно вещества присутствуют в атмосфере — от этого зависит подгруппа (IIA / IIB / IIC) и температурный класс
- Проверьте, что маркировка светильника соответствует или превышает требования зоны — прибор IIC подходит для зон IIA и IIB, но не наоборот
- Уточните требуемую степень защиты IP: для сухих цехов достаточно IP65, для открытых площадок и мокрых помещений — IP66/IP67
- Рассчитайте необходимую освещённость рабочих поверхностей по СП 52.13330 — нормы зависят от категории зрительных работ
- Определите способ монтажа: подвесной, накладной, настенный — от этого зависит выбор модели и комплект крепежа
- Запросите у производителя сертификат соответствия ТР ТС 012/2011 и протоколы испытаний — без них прибор не пройдёт приёмку

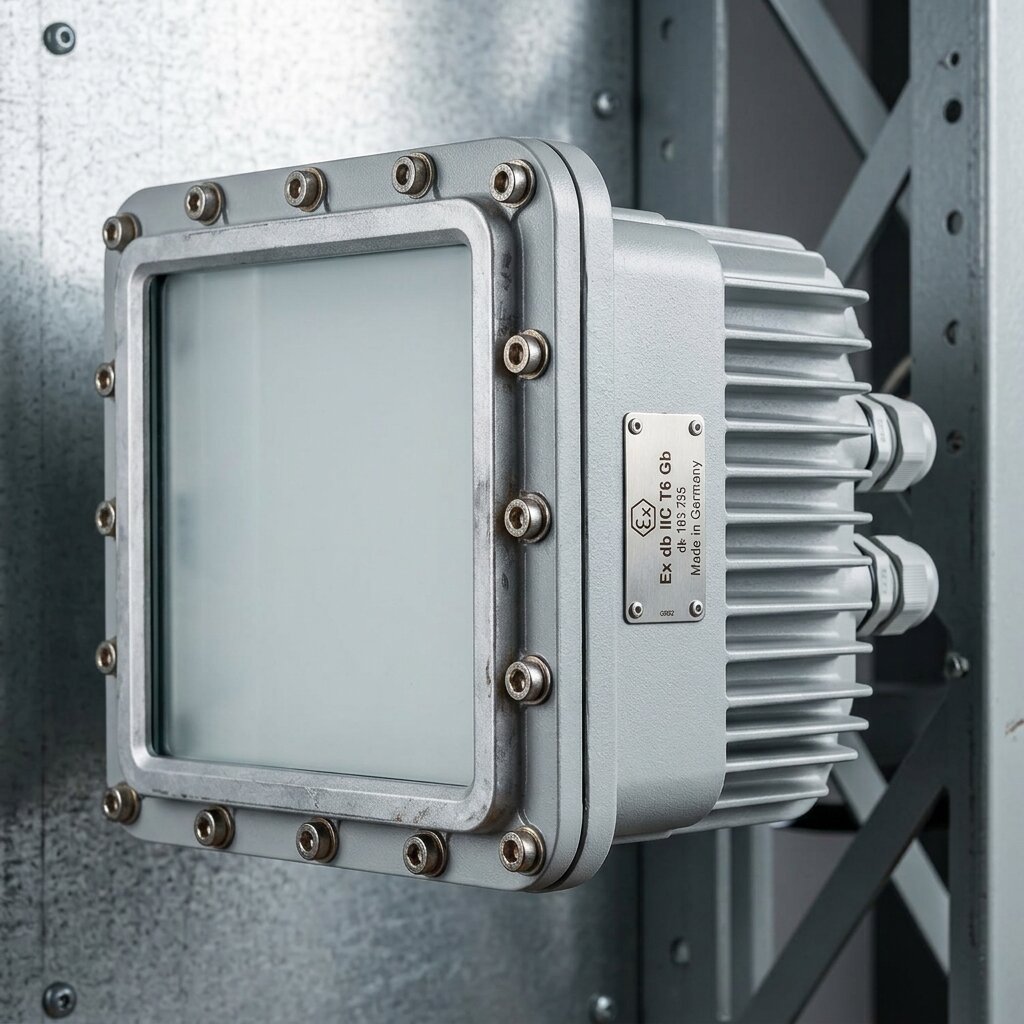

Конструктивные особенности: на что обращать внимание при выборе
Маркировка определяет допуск прибора во взрывоопасную зону, но эксплуатационная надёжность зависит от качества конструктивных элементов. Разберём ключевые компоненты.
Корпус. Изготавливается из литого или экструдированного алюминия — лёгкого, коррозионностойкого и с хорошей теплопроводностью. Рёбра на поверхности корпуса увеличивают площадь теплоотвода, что критически важно для соблюдения температурного класса. Стальные и чугунные корпуса применяются реже — в основном на объектах с повышенной вибрационной нагрузкой или механическими воздействиями.
Рассеиватель. Закалённое стекло — наиболее надёжный вариант: устойчиво к перепадам температур, не мутнеет со временем, выдерживает механические удары. Поликарбонат легче и дешевле, но менее устойчив к химически агрессивным средам и ультрафиолету. Для объектов с высокой температурой окружающего воздуха (свыше 60 °С) рекомендуется только стекло.
Кабельные вводы. Герметичность ввода — одно из слабых мест при неправильном монтаже. Ввод должен соответствовать диаметру кабеля и иметь сертификат Ex. Неиспользуемые вводы закрываются заглушками с аналогичной степенью защиты.
Драйвер (блок питания). В светодиодных моделях драйвер — электронный компонент, преобразующий сетевое напряжение для питания LED-модуля. Качество драйвера определяет ресурс светильника, уровень пульсации светового потока и КПД. В приборах с маркировкой Ex драйвер размещается внутри взрывозащищённой оболочки или выносится за пределы опасной зоны — в зависимости от конструктивного решения.
Оптическая система. Формирует распределение светового потока: широкое симметричное для общего освещения цехов, узконаправленное — для подсветки конкретных рабочих зон. Тип оптики влияет на равномерность освещения и количество приборов, необходимых для объекта.
Типичные ошибки при подборе взрывозащищённого освещения
Ошибки, которых стоит избегать
- Выбор прибора только по мощности, без учёта температурного класса. Светильник может давать достаточно света, но нагревать корпус выше допустимого предела для данной зоны. Это особенно критично для классов T5 и T6, где максимальная температура поверхности — 100 и 85 °С соответственно. Правильно: сначала определить температурный класс зоны, затем подбирать прибор с запасом по температуре.
- Использование подгруппы IIA в зоне с водородом (IIC). Подгруппы не взаимозаменяемы «снизу вверх»: прибор IIA не защищает от взрыва водородо-воздушной смеси. Ошибка возникает при замене оборудования без пересмотра проектной документации. Правильно: всегда сверять подгруппу прибора с фактическим составом среды.
- Монтаж светильника с нарушением герметичности кабельного ввода. Некачественная обжимка, несоответствие диаметра кабеля и ввода, отсутствие заглушки на неиспользуемом вводе — всё это нарушает целостность взрывозащитной оболочки. Прибор формально имеет маркировку Ex, но фактически не обеспечивает заявленную защиту. Правильно: использовать только сертифицированные кабельные вводы, затягивать по инструкции с динамометрическим ключом, все свободные вводы закрывать заглушками Ex.
- Игнорирование класса зоны при размещении драйвера. Если драйвер светодиодного светильника размещён вне взрывозащищённой оболочки, он должен находиться за пределами опасной зоны. Установка незащищённого драйвера в зоне 1 или 2 — нарушение, которое выявляется при инспекции. Правильно: уточнять у производителя, встроен ли драйвер в Ex-корпус или требует выносного монтажа.
- Отсутствие протоколов испытаний и сертификата ТР ТС 012/2011. Светильник без действующего сертификата не допускается к эксплуатации во взрывоопасных зонах. Некоторые поставщики предоставляют сертификаты с истёкшим сроком или на другую модификацию прибора. Правильно: запрашивать сертификат и декларацию именно на заказываемую модель с актуальным сроком действия.
Сравнение видов взрывозащиты по применимости и надёжности
| Вид защиты | Обозначение | Допустимые зоны | Применение в светильниках | Надёжность |
|---|---|---|---|---|
| Взрывонепроницаемая оболочка | d | 1, 2 | Основной метод для мощных промышленных приборов | Высокая |
| Повышенная защита | e | 1, 2 | Клеммные коробки, вспомогательные элементы | Средняя |
| Искробезопасная цепь | i (ia, ib, ic) | 0, 1, 2 | Низковольтные датчики, контрольные системы | Высокая |
| Герметизация компаундом | m | 1, 2 | Драйверы LED-светильников, электронные блоки | Средняя |
| Защита вида «n» | n (nA, nC, nR) | 2 | Оборудование для зон с минимальным риском | Базовая |
| Специальная защита | s | По результатам испытаний | Нестандартные конструкции, индивидуальные проекты | Высокая |
Комбинированная защита — частое решение для LED-светильников. Современные модели нередко сочетают два вида: например, корпус с оболочкой «d» и драйвер с герметизацией «m». Такая комбинация обозначается в маркировке через косую черту или дополнительным знаком — например, Ex d e IIC T4. Это означает, что основная оболочка выполнена по типу «d», а клеммная коробка — по типу «e».
Светодиодные взрывозащищённые светильники: преимущества заказа у производителя
При выборе взрывозащищённого освещения заказчик сталкивается с двумя путями: купить серийную модель у перепродавца или обратиться к производителю. Второй вариант даёт ряд преимуществ, которые особенно значимы для объектов со специфическими требованиями.
DC-Light — завод-производитель светодиодных светильников в Санкт-Петербурге с опытом команды более 7 лет в светотехнике. Компания выпускает как серийные модели из каталога (от 3 рабочих дней), так и нестандартные изделия по чертежу, ТЗ или эскизу — от 5 до 14 рабочих дней. Минимальный заказ — от 1 штуки.
Для промышленных объектов со взрывоопасными зонами это означает возможность получить прибор с нужной комбинацией параметров: конкретный вид взрывозащиты, требуемый температурный класс, определённая степень IP, оптика под высоту подвеса и геометрию помещения. При работе с подвесными промышленными светильниками производитель может адаптировать длину подвеса, тип крепления и мощность под проектные значения.
Вся продукция сертифицирована и соответствует требованиям ГОСТ. На каждый заказ оформляются паспорта и сертификаты соответствия. Доставка — по всей России и в страны СНГ. Для проектных организаций и подрядчиков доступен бесплатный светотехнический расчёт в DIALux — достаточно предоставить план помещения с размерами и высотой потолков.
Среди реализованных проектов DC-Light — объекты для Сбербанка, Wildberries, ВКонтакте, РБК и других компаний. Каталог включает более 1 000 моделей линейных, фигурных, уличных и накладных промышленных светильников.
Частые вопросы о маркировке и выборе взрывозащищённых светильников
Что означает знак Ex на корпусе светильника?
Знак Ex подтверждает, что прибор соответствует международным стандартам взрывозащиты (IEC 60079, ГОСТ IEC 60079). Это обязательная маркировка для любого электрооборудования, допущенного к эксплуатации во взрывоопасных зонах. Без знака Ex прибор не может использоваться на объектах с классифицированными зонами опасности.
Чем отличается группа I от группы II?
Группа I — оборудование для подземных горных выработок (шахты, рудники), где основные опасные вещества — метан и угольная пыль. Группа II — оборудование для наземных объектов с взрывоопасными газами и парами. Группа II дополнительно делится на подгруппы A, B и C в зависимости от типа опасного вещества: от наименее опасного (IIA — пропан) до наиболее опасного (IIC — водород, ацетилен).
Можно ли использовать светильник с маркировкой IIB в зоне IIA?
Да. Подгруппы взаимозаменяемы «сверху вниз»: прибор IIC пригоден для зон IIA и IIB, прибор IIB — для зон IIA. Обратная замена запрещена: прибор IIA нельзя устанавливать в зоне IIB или IIC.
Каким напряжением должны питаться светильники во взрывозащищенном исполнении?
Стандартное напряжение питания взрывозащищённых светильников — 220 В переменного тока (50 Гц). Для приборов с искробезопасной цепью (вид защиты «i») применяется пониженное напряжение — 12 В или 24 В постоянного тока. Конкретное напряжение указывается в паспорте изделия и на шильдике корпуса.
Какой температурный класс выбрать, если на объекте несколько опасных веществ?
При наличии нескольких веществ ориентируйтесь на вещество с наименьшей температурой самовоспламенения — оно определяет максимально допустимый температурный класс. Если в зоне присутствуют и бензин (T3), и диэтиловый эфир (T4), светильник должен соответствовать классу T4 или выше (T5, T6).
Нужен ли светотехнический расчёт для взрывоопасного объекта?
Да, и для взрывоопасных зон он обязателен. Расчёт определяет количество приборов, их мощность, расположение и высоту монтажа с учётом норм освещённости по СП 52.13330. Без расчёта невозможно пройти экспертизу проектной документации и получить допуск к эксплуатации объекта.
Как часто нужно обслуживать взрывозащищённые светильники?
Регламент обслуживания определяется эксплуатационной документацией и внутренними правилами предприятия. Рекомендуемая периодичность — визуальный осмотр не реже одного раза в месяц, проверка герметичности и затяжки крепежа — раз в 6 месяцев, очистка рассеивателя — раз в 3–6 месяцев. Загрязнённый рассеиватель снижает световой поток на 20–30 %, что приводит к несоответствию нормам освещённости.
