Высота опоры освещения — параметр, от которого напрямую зависит равномерность светового покрытия, безопасность движения и расход электроэнергии на объекте. Слишком низкая опора оставит тёмные провалы между пятнами света, слишком высокая — потребует мощнее светильник и даст избыточную засветку окон. В этом материале разбираем, какая высота фонарного столба нужна для дорог, дворов, парков и промышленных площадок, как связаны высота опор освещения с шагом установки и мощностью светильника, и какие требования предъявляет ГОСТ 32947-2014 к металлическим опорам наружного освещения.
От чего зависит высота опоры и почему её нельзя выбирать «на глаз»
Высота опоры освещения — это не отдельный параметр, который можно назначить «по привычке». Он связан минимум с пятью другими величинами: шириной освещаемой зоны, классом дороги, мощностью и светораспределением светильника, шагом между столбами и нормативной освещённостью поверхности. Ошибка на старте проекта тянет за собой либо недосвет (ДТП, жалобы жителей, невыполнение норм), либо пересвет (перерасход электроэнергии и засветка окон жилых домов).
На выбор высоты фонарного столба влияют четыре ключевых фактора. Первый — категория объекта: магистраль федерального значения, городская улица, дворовая территория, пешеходная зона, сквер или промышленная площадка предъявляют принципиально разные требования по освещённости и равномерности. Второй — ширина освещаемой полосы: чем шире дорога или проезд, тем выше должна быть точка подвеса светильника, чтобы световое пятно перекрывало всю полотно. Третий — тип расстановки опор: односторонняя, двусторонняя напротив друг друга, двусторонняя в шахматном порядке или осевая на разделительной полосе. Четвёртый — характеристики самого светильника: мощность, КСС (кривая силы света), угол рассеивания.
Нормативная база для большинства объектов — ГОСТ 32947-2014 «Дороги автомобильные общего пользования. Опоры стационарного электрического освещения. Технические требования» и свод правил СП 52.13330.2016 «Естественное и искусственное освещение». Именно эти документы определяют, какой должна быть минимальная высота установки светильника над покрытием для каждой категории дорог.
Стандартные размеры фонарного столба для разных объектов
Если свести практику проектирования наружного освещения к рабочим цифрам, получится понятная шкала. Она удобна как быстрый ориентир на этапе концепции — до светотехнического расчёта.

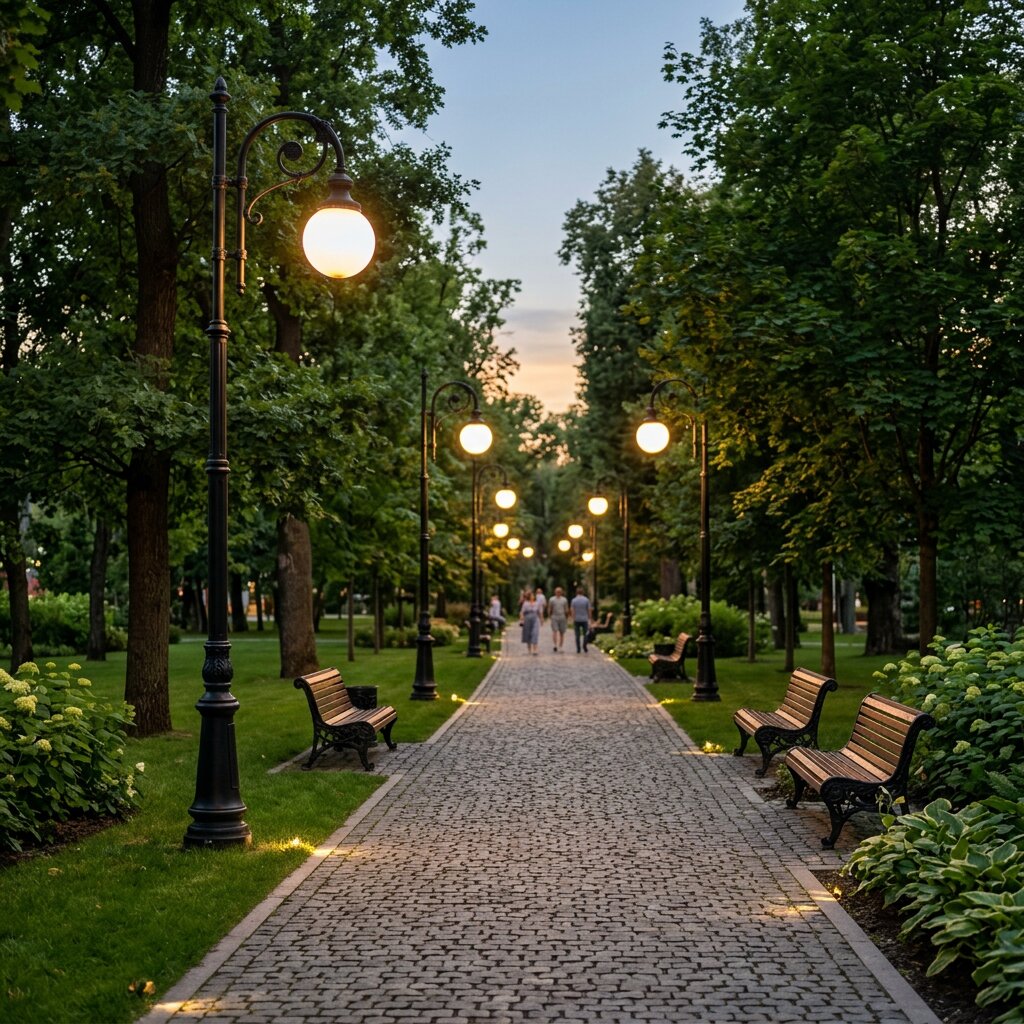

3–4 метра. Это парковые и ландшафтные опоры. Используются в скверах, на внутренних пешеходных маршрутах, у входных групп, на территории частных домовладений и благоустроенных дворов. На таких высотах устанавливают декоративные светильники с широким рассеиванием, формирующие мягкое ровное освещение пешеходных дорожек без слепящего эффекта. Мощность светодиодного светильника для такой опоры — 20–40 Вт. Для этой задачи применяются парковые светильники с соответствующим типом светораспределения.
4–6 метров. Дворовые и внутриквартальные проезды, автостоянки небольшого размера, подъезды к зданиям, второстепенные улицы с низкой интенсивностью движения. Это базовый диапазон для большинства объектов благоустройства. На 6-метровой опоре уличного фонаря свободно проходит среднетоннажный транспорт, а консольный светильник 60–100 Вт обеспечивает освещённость 5–10 лк на дорожном покрытии.

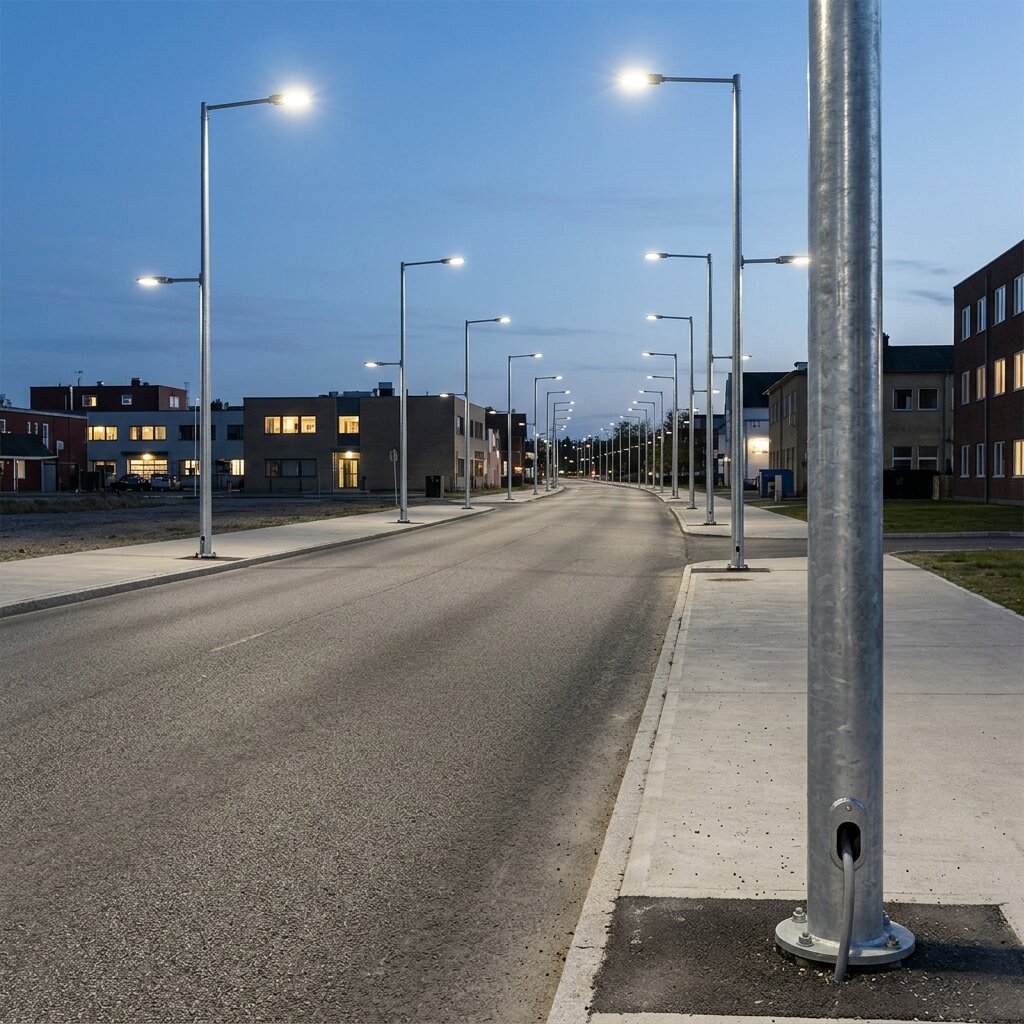

8–10 метров. Городские улицы районного и магистрального значения, перекрёстки, остановочные комплексы, автозаправки, открытые парковки ТРЦ и логистических комплексов. Это наиболее распространённая высота опор освещения в городской среде. На ней удаётся сочетать разумный шаг установки (30–40 м) с нормативной равномерностью и мощностью светильника 100–200 Вт.
10–12 метров. Магистральные улицы непрерывного движения, въезды в города, крупные транспортные узлы, широкие дороги с несколькими полосами в каждом направлении. Здесь уже требуется светильник 150–250 Вт и расчётный шаг 35–45 м. Такие опоры чаще всего многогранные, с усиленной закладной деталью.
12–22 метра и выше. Федеральные трассы, транспортные развязки, мостовые сооружения, территории портов, складские комплексы и площадки для спецтехники. В ряде случаев применяют не обычные опоры, а мачты освещения высотой до 30–40 метров с мобильной коронкой — на них устанавливают кластер прожекторов суммарной мощностью от 1 до 5 кВт, освещая большие площади без частой расстановки столбов.
Правило, которое работает почти всегда: минимальная высота установки светильника для дорог общего пользования — 6,5 м над уровнем проезжей части по ГОСТ 32947-2014. Ниже ставить нельзя даже во дворах, если по проезду движется транспорт.
Диаметр фонарного столба и его связь с высотой
Диаметр опоры у основания и у вершины — производные от её высоты, ветровой нагрузки региона и массы консоли со светильником. Для ориентира: опора 6 м имеет диаметр у основания около 108–133 мм и у вершины 60–76 мм; опора 8 м — 133–159 мм у основания; опора 10 м — 159–180 мм; опора 12 м — 180–219 мм. Это типовые значения для металлических опор из листового проката по ГОСТ 32947-2014. Конкретные цифры зависят от серии (ОГК, ОКК, ОТ) и производителя.
Что проверить до заказа опор и светильников
- Категория объекта по СП 52.13330.2016 — от неё зависит нормативная освещённость и равномерность
- Ширина освещаемой полосы от бордюра до бордюра с учётом тротуаров и газонов
- Тип расстановки опор — односторонняя, двусторонняя напротив, двусторонняя шахматная, осевая
- Ветровой район по СП 20.13330.2016 — определяет требования к прочности опоры и закладной детали
- Глубина промерзания грунта и тип грунта — влияют на выбор фундамента и длину анкерных болтов
- Мощность и КСС светильника — должны соответствовать высоте подвеса и ширине дороги
- Наличие светотехнического расчёта в DIALux с проверкой средней освещённости и равномерности Uo
- Совместимость закладной детали с серией опоры — анкерный круг, диаметр, количество шпилек
- Требуется ли антикоррозийная обработка — горячее цинкование, порошковая окраска, цвет по RAL
Шаг установки опор: как связаны высота и расстояние между столбами
Шаг установки — расстояние между соседними опорами вдоль линии движения. Он рассчитывается так, чтобы световые пятна соседних светильников перекрывались, а между ними не образовывались тёмные участки. На практике используется соотношение «шаг к высоте подвеса».
Для односторонней и двусторонней расстановки напротив друг друга применяется соотношение 1:4 — 1:5, то есть шаг между опорами равен 4–5 высотам подвеса светильника. Для двусторонней шахматной расстановки — 1:5 — 1:7. Для осевой расстановки на разделительной полосе — до 1:3 — 1:4, так как один светильник должен перекрыть обе полосы движения.

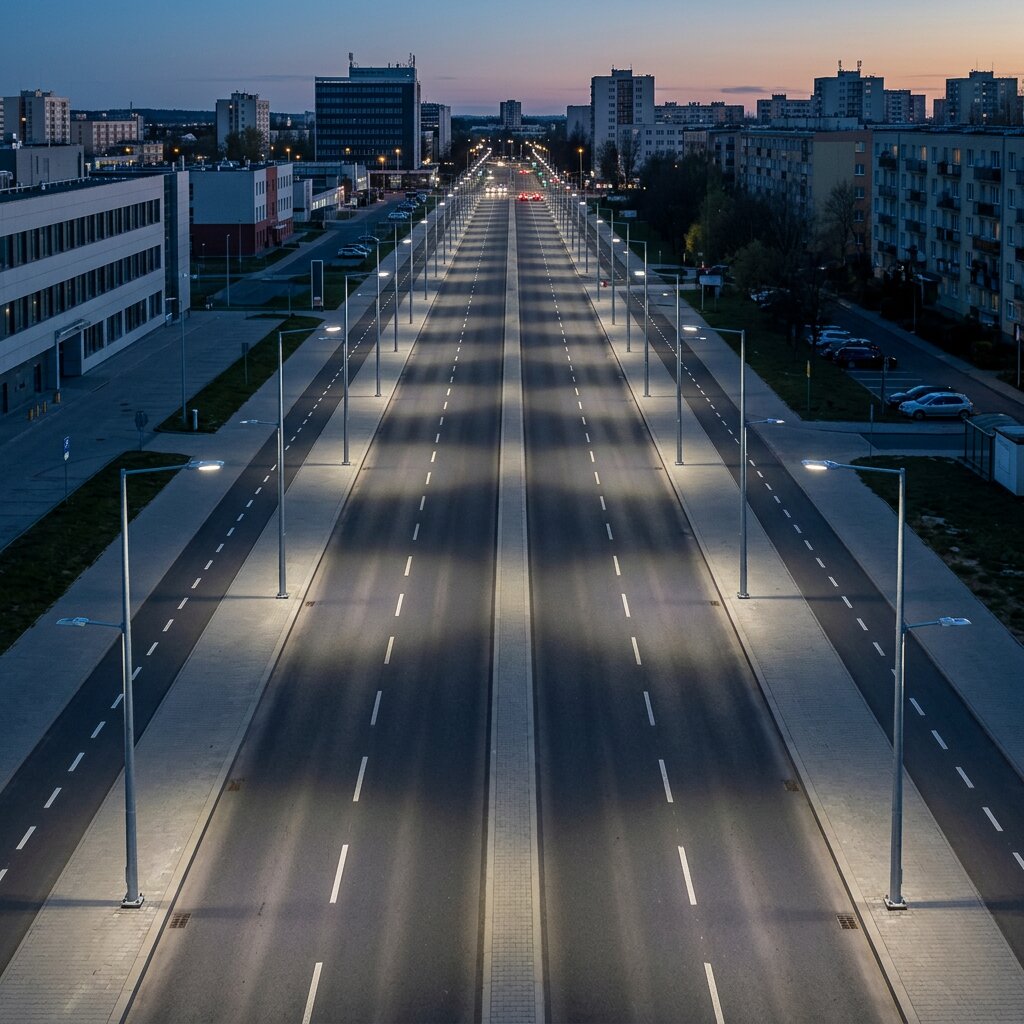

Пример расчёта для городской улицы с 8-метровыми опорами и двусторонней шахматной расстановкой: шаг = 8 × 5 = 40 м. Это значит, что столбы на одной стороне стоят через 80 м, а между ними, со сдвигом 40 м, стоят столбы на противоположной стороне. Такое расположение даёт высокую равномерность освещённости и не требует избыточной мощности светильников.
Важный нюанс: соотношение «шаг к высоте» — это не догма, а стартовая точка. Итоговое значение всегда уточняется светотехническим расчётом в DIALux или аналоге, потому что на результат влияют КСС светильника, коэффициент отражения покрытия, наличие затенения деревьями и пр. В некоторых случаях вместо того, чтобы наращивать шаг и ставить более мощные приборы, рациональнее уменьшить шаг и использовать уличные светильники меньшей мощности — это повышает равномерность и снижает риск слепящего эффекта.
Сравнение типовых параметров опор освещения по объектам
| Тип объекта | Высота опоры | Шаг установки | Мощность светильника | Норма освещённости | Тип расстановки |
|---|---|---|---|---|---|
| Пешеходная дорожка, сквер | 3–4 м | 15–25 м | 20–40 Вт | 4–6 лк | Односторонняя |
| Дворовой проезд | 4–6 м | 25–35 м | 40–60 Вт | 4–6 лк | Односторонняя |
| Второстепенная улица | 6–8 м | 30–40 м | 60–120 Вт | 6–10 лк | Односторонняя / шахматная |
| Городская магистраль | 8–10 м | 35–45 м | 100–200 Вт | 15–20 лк | Двусторонняя напротив |
| Многополосный проспект | 10–12 м | 40–50 м | 150–250 Вт | 20–30 лк | Шахматная / осевая |
| Федеральная трасса, развязка | 12–22 м | 45–55 м | 200–400 Вт | 20–30 лк | Двусторонняя / мачты |
| Площадка, склад открытого хранения | 12–30 м (мачта) | По расчёту | От 500 Вт (кластер) | 10–50 лк | Точечная мачта |
Типичные ошибки при выборе высоты опоры освещения
Ошибки, которых стоит избегать
- Выбор высоты опоры без привязки к КСС светильника. Заказчик ориентируется только на «ширину дороги» и ставит 10-метровые опоры под светильник с узкой кривой силы света. В итоге свет собирается в яркое пятно под опорой, а между столбами — провалы. Правильно: КСС подбирают парно с высотой. Для широких дорог — широкая КСС типа «Ш» или «ШО», для узких проездов — «К» концентрированная.
- Занижение высоты ради экономии. Вместо 8-метровых опор ставят 6-метровые, рассчитывая сэкономить на металлоконструкции и фундаменте. Шаг приходится уменьшать, количество опор растёт на 30–50 %, и экономия превращается в перерасход — и на самих опорах, и на светильниках, и на кабеле. Правильно: сначала светотехнический расчёт, потом спецификация. Часто меньшее число высоких опор обходится дешевле большего числа низких.
- Игнорирование закладной детали при заказе. Опоры приходят на объект, а фундаменты уже залиты — и оказывается, что анкерный круг закладной не совпадает с фланцем опоры. Простой бригады, переделка фундамента, смещение сроков. Правильно: закладная деталь заказывается у того же производителя и по тому же чертежу, что и опора. На dc-light.ru для этого предусмотрена отдельная категория — закладные детали для опор освещения.
- Одна высота на весь объект. На территории загородного отеля или коттеджного посёлка ставят одинаковые 6-метровые опоры и на подъездной дороге, и на пешеходных маршрутах в парковой зоне. В парке эти столбы выглядят грубо, слепят на уровне глаз и разрушают атмосферу. Правильно: для пешеходных маршрутов — декоративные парковые опоры 3–4 м, для проездов — 6 м, для въездной зоны — 8 м. Градация высоты работает на восприятие пространства и на комфорт.
- Отсутствие учёта ветровой нагрузки. Опору 10 м с тяжёлым консольным светильником ставят в ветровом районе IV–V без усиления закладной и без проверки момента у основания. Через несколько сезонов опора получает остаточную деформацию, а в сильный шквал возможно обрушение. Правильно: при расчёте опоры учитывают ветровой район по СП 20.13330.2016, массу и парусность консоли со светильником, тип грунта под фундаментом.
Светотехнический расчёт — не формальность, а инструмент экономии. Один раз оплаченный расчёт в DIALux (у производителей светильников он обычно бесплатен) избавляет от перезаказа опор, переделки кабельных трасс и многократной смены светильников в попытке «поймать» норму.
Когда нужна нестандартная опора или светильник
Серийные размеры опор закрывают 80–90 % задач, но остаются объекты, где типовые модели не подходят. Это исторические центры городов с регламентированным архитектурным обликом, частные территории с авторским дизайн-проектом, ЖК бизнес-класса, корпоративные кампусы, парки развлечений и объекты культурного наследия. В таких проектах архитектор закладывает опору определённой формы, цвета, пропорций и кронштейна — и найти точное совпадение в каталоге серийной продукции не получается.
DC-Light — завод-производитель светодиодных светильников в Санкт-Петербурге — изготавливает светильники и комплекты для опор освещения как серийно (от 3 рабочих дней), так и по индивидуальному техническому заданию, чертежу или эскизу — срок от 5 до 14 рабочих дней, минимальный заказ от 1 штуки. На заказ выполняются: консольные уличные светильники нестандартной формы и мощности, декоративные плафоны для парковых опор, цвет корпуса по любой палитре RAL или NCS, интеграция с системами управления и диммирования. Для подбора конкретной модели под опору можно отталкиваться от каталога опор освещения и подкатегории ландшафтных светильников для декоративных зон.
На продукцию оформляются паспорта и сертификаты соответствия, продукция отвечает требованиям ГОСТ. Доставка — по всей России и в страны СНГ.
Частые вопросы о высоте и размерах фонарных столбов
Какая стандартная высота фонарного столба на городских улицах?
На городских улицах чаще всего используют опоры 8–10 метров. Такая высота позволяет сочетать разумный шаг установки (35–45 м), нормативную освещённость 15–20 лк и мощность светильника 100–200 Вт. На магистралях непрерывного движения высота увеличивается до 10–12 м, на второстепенных улицах и дворовых проездах — снижается до 6–8 м.
Какая минимальная высота опоры освещения допускается по ГОСТ?
Для автомобильных дорог общего пользования ГОСТ 32947-2014 задаёт минимальную высоту установки светильника 6,5 м над уровнем проезжей части. Для пешеходных зон, парков и дворов без транспортного движения допускаются более низкие опоры — от 3 метров, но конкретный класс объекта нужно проверять по СП 52.13330.2016.
На каком расстоянии устанавливают опоры освещения друг от друга?
Шаг установки зависит от высоты опоры, типа расстановки и КСС светильника. Ориентировочно используют соотношение «шаг = 4–5 высот подвеса» для односторонней расстановки и «шаг = 5–7 высот» для шахматной. Для опоры 8 м это даёт шаг 32–56 м. Итоговое значение всегда уточняется светотехническим расчётом в DIALux.
Можно ли заказать опору нестандартной высоты?
Металлические опоры наружного освещения чаще всего изготавливаются в стандартных типоразмерах по ГОСТ 32947-2014: 4, 6, 8, 9, 10, 11, 12 м. Промежуточные и нестандартные высоты возможны по индивидуальному заказу — например, 7,5 м или 13,5 м под конкретный проект. DC-Light изготавливает светодиодные светильники для таких опор по чертежу или ТЗ, срок — от 5 до 14 рабочих дней.
Какой диаметр у стандартной опоры освещения?
Диаметр зависит от высоты и ветрового района. Для ориентира: опора 6 м — около 108–133 мм у основания и 60–76 мм у вершины; 8 м — 133–159 мм у основания; 10 м — 159–180 мм; 12 м — 180–219 мм. Точные значения определяются серией опоры (ОГК, ОКК, ОТ, ОМС) и расчётом на ветровую нагрузку.
Нужна ли закладная деталь для каждой опоры?
Да. Металлическая опора крепится к фундаменту через закладную деталь (анкерную корзину) — комплект шпилек, соединённых кольцом и заливаемых в бетон. Закладная должна точно соответствовать фланцу опоры по диаметру окружности и количеству отверстий. Заказывать её нужно у того же производителя и по тому же чертежу, что и опора.
Какая высота опоры нужна для парковой зоны?
Для пешеходных маршрутов в парках и скверах оптимальны декоративные опоры 3–4 метра с парковыми светодиодными светильниками мощностью 20–40 Вт. Такая высота не даёт слепящего эффекта на уровне глаз, формирует мягкое равномерное освещение дорожек и визуально соответствует масштабу пешеходной среды. Для проездов на территории парка высоту увеличивают до 6 метров.
